Lichtbogenofen-Transformatoren (EAF) liefern die extrem hohen Ströme und variablen Spannungen, die für Lichtbogenöfen erforderlich sind.

{{{sourceTextContent.subTitle}}}

Lichtbogenofen (EAF)

{{{sourceTextContent.description}}}

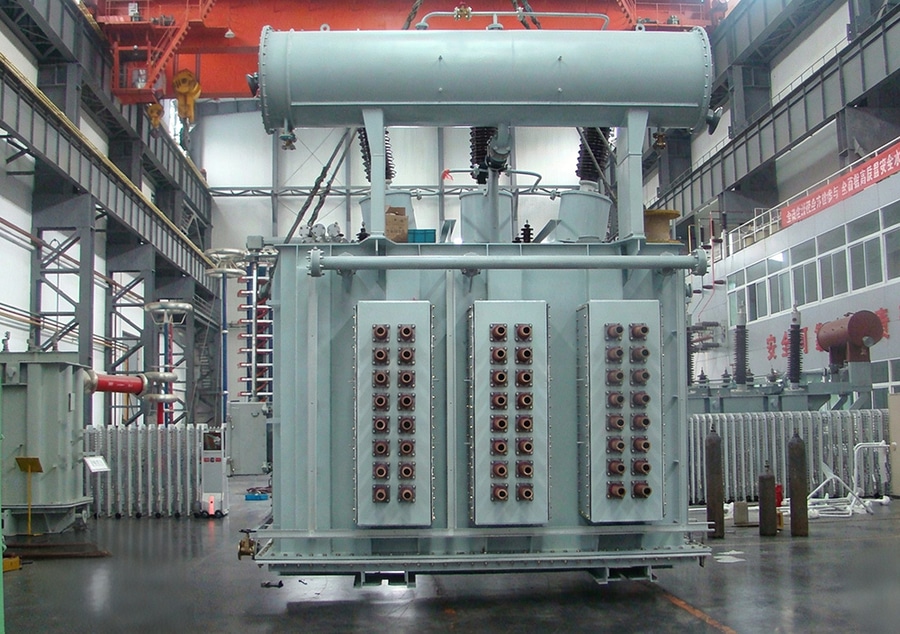

Ein Lichtbogenofen-Transformator (EAF-Transformator) ist ein Spezialtransformator, der für die Versorgung der extrem hohen Ströme und variablen Spannungen ausgelegt ist, die von Lichtbogenöfen in der Stahlherstellung und anderen metallurgischen Prozessen benötigt werden. Im Vergleich zu herkömmlichen Leistungstransformatoren sind EAF-Transformatoren so konstruiert, dass sie häufigen Kurzschlüssen, starken elektrischen und mechanischen Belastungen, harmonischen Verzerrungen und schnellen Lastschwankungen standhalten.

Funktionsprinzip
Ein EAF-Transformator bezieht Hochspannungsstrom aus dem öffentlichen Stromnetz und wandelt diesen auf eine relativ niedrige Spannung ab, während er gleichzeitig sehr hohe Ströme an die Ofenelektroden liefert. Während des Betriebs:
1. Der Transformator wird mit Hochspannungs-Wechselstrom versorgt.
2. Der Transformator reduziert die Spannung auf das vom Ofen benötigte Niveau.
3. Strom fließt durch die Graphitelektroden.
4. Zwischen den Elektroden und der Metallcharge bildet sich ein Lichtbogen.
5. Der Lichtbogen erzeugt Temperaturen von über 3.000 °C, wodurch Stahlschrott oder andere Metalle geschmolzen werden.
6. Der Stufenschalter des Transformators passt die Ausgangsspannung während des gesamten Schmelzvorgangs an, um den Wirkungsgrad und die Lichtbogenstabilität zu optimieren.

Hauptkomponenten
Magnetkern
·Hochwertiger CRGO-Siliziumstahlkern
·Stufenüberlappungskonstruktion für geringere Verluste und reduzierte Geräuschentwicklung
·Ausgelegt für hohe elektromagnetische Kräfte

Wicklungen
·Kupferleiter (am häufigsten) oder Aluminium
·Hohe mechanische Festigkeit, um Kurzschlusskräften standzuhalten
·Verbesserte Isolierung für wiederholte elektrische Beanspruchung

Isolationssystem
·Öl-Papier-Isolierung
·Isolationsmaterialien der hohen Wärmeklasse
·Verstärkte dielektrische Ausführung für häufige Spannungsschwankungen

Kühlsystem
Zu den typischen Kühlmethoden gehören:
·ONAN – Öl, natürliche Luft, natürliche Luft
·ONAF – Öl, natürliche Luft, Zwangsbelüftung
·OFAF – Öl, Zwangsbelüftung, Zwangsbelüftung
·OFWF – Öl, Zwangsbelüftung, Zwangsbelüftung mit Wasser
Große EAF-Transformatoren verwenden üblicherweise OFAF- oder OFWF-Kühlung, um hohe thermische Belastungen zu bewältigen.

Stufenschalter
·Hochgeschwindigkeits-Laststufenschalter (OLTC)
·Zahlreiche Spannungsstufen (häufig 17–33 oder mehr)
Ermöglicht eine kontinuierliche Spannungsregelung ohne Unterbrechung des Ofenbetriebs

Typische technische Spezifikationen
·Nennleistung: 5 MVA – 300 MVA
·Primärspannung: 33 kV – 220 kV
·Sekundärspannung: 100 V – 1.500 V
·Sekundärstrom: 10 kA – 200 kA+
·Frequenz: 50 Hz / 60 Hz
·Kühlung: ONAN, ONAF, OFAF, OFWF
·Isolierung: Mineralöl oder biologisch abbaubare Isolierflüssigkeit
·Stufenschalter: Laststufenschalter (OLTC)
·Impedanz: Hoch, optimiert für den Ofenbetrieb

Hauptmerkmale
·Extrem hohe Strombelastbarkeit
·Großer Einstellbereich der Ausgangsspannung
·Hervorragende Kurzschlussfestigkeit
·Hohe Überlastfähigkeit
·Geringe Impedanzschwankung
·Ausgelegt für häufige Schaltvorgänge
·Robuste mechanische Bauweise
·Hohe thermische Belastbarkeit
·Unempfindlich gegenüber Oberschwingungen und Spannungsschwankungen

Anwendungsbereiche
·Stahlproduktion mit Lichtbogenöfen
·Edelstahlherstellung
·Legierungsstahlproduktion
·Ferrolegierungsherstellung
·Kupferschmelze
·Nickelschmelze
·Gießereien
·Metallurgische Verarbeitungsanlagen

Vorteile
·Ermöglicht eine präzise Spannungsregelung für verschiedene Schmelzphasen
·Unterstützt eine effiziente und stabile Lichtbogenbildung
·Hohe Zuverlässigkeit unter anspruchsvollen Betriebsbedingungen
·Lange Lebensdauer bei ordnungsgemäßer Wartung
·Optimiert für wiederholte Hochlastzyklen
·Verbessert die Energieeffizienz und Produktivität in der Stahlherstellung

Herausforderungen
·Ist starken thermischen und mechanischen Belastungen ausgesetzt
·Ist häufigen Überlastungen und Kurzschlüssen ausgesetzt
·Erzeugt erhebliche Oberschwingungen, die möglicherweise gefiltert werden müssen
·Erfordert fortschrittliche Kühlung und kontinuierliche Zustandsüberwachung
·Höhere Herstellungs- und Wartungskosten als bei Standard-Leistungstransformatoren

Anwendbare Normen
EAF-Transformatoren werden in der Regel gemäß folgenden Normen konstruiert und geprüft:
·IEC 60076 – Leistungstransformatoren
·IEC 60214 – Laststufenschalter
·IEEE C57.16 – Anforderungen, Terminologie und Prüfvorschriften für trockengefüllte und ölgefüllte Hochofentransformatoren
·IEEE C57.18.10 – Praktiken und Anforderungen für Hochofentransformatoren
Kunden- oder Stahlwerksspezifikationen für den Schwerlastbetrieb

Typische Installation
Eine EAF-Transformatorinstallation umfasst im Allgemeinen:
·Hochspannungs-Eingangsschaltanlage
·Ofen-Transformator
·Laststufenschalter (OLTC)
·Drossel (falls zur Strombegrenzung erforderlich)
·Wasser- oder luftgekühlte Sammelschienen
·Sekundäranschlüsse für hohe Ströme
·Graphitelektroden
·Schutz-, Überwachungs- und Steuerungssysteme
·Ölkühlanlagen und Brandschutzsysteme

Zusammenfassung
Ein Lichtbogenofen-Transformator (EAF-Transformator) ist ein hochbelastbarer, ölgekühlter Transformator, der speziell für die Stahl- und Metallindustrie entwickelt wurde. Seine Fähigkeit, sehr hohe Ströme bei einstellbaren Niederspannungen zu liefern und dabei starken elektrischen, thermischen und mechanischen Belastungen standzuhalten, macht ihn zu einer entscheidenden Komponente im modernen Lichtbogenofenbetrieb. Seine spezielle Konstruktion gewährleistet zuverlässige Leistung, effizientes Schmelzen und eine lange Lebensdauer in einer der anspruchsvollsten industriellen Umgebungen.
