Epoxidharz-Guss-Trockentransformator (CRT) – die beste Lösung für Anwendungen, bei denen Brandschutz, Umweltschutz, minimaler Wartungsaufwand und zuverlässiger Betrieb in feuchter Umgebung gefragt sind

{{{sourceTextContent.subTitle}}}

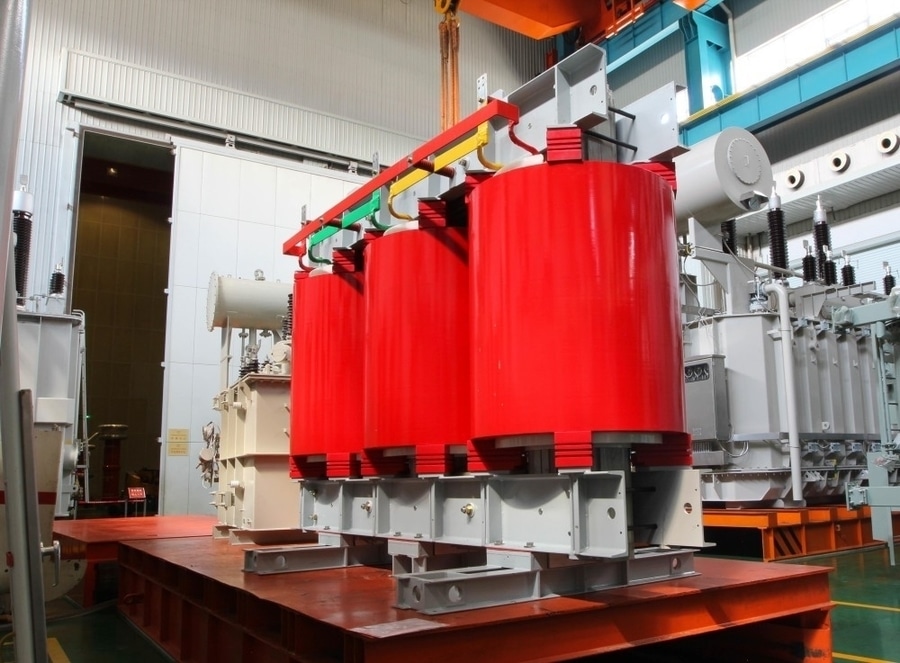

Spulengegossener Trockentransformator

{{{sourceTextContent.description}}}

Ein Epoxidharz-Guss-Trockentransformator (CRT), auch als Harzverguss-Transformator bekannt, ist ein Trockentransformator, bei dem die Hochspannungswicklungen (HV) unter Vakuum in Epoxidharz vergossen werden, während die Niederspannungswicklungen (NS) in der Regel vakuumdruckimprägniert (VPI) oder mit Harz beschichtet sind. Da die Wicklungen vollständig von einer festen Isolierung umschlossen sind, wird kein Isolieröl benötigt, was CRT-Transformatoren zu einer beliebten Wahl für Innenaufstellungen macht, bei denen Brandschutz und Umweltschutz im Vordergrund stehen.

Aufbau

Magnetkern
·Hochwertiger kaltgewalzter kornorientierter (CRGO) Siliziumstahl oder Kern aus amorpher Legierung
·Stufenüberlappungskonstruktion zur Reduzierung von Verlusten und Geräuschen
·Vibrationsarmes Design

Hochspannungswicklungen
·Kupfer- oder Aluminiumleiter
·Vakuumvergossen in Epoxidharz
·Hervorragende mechanische Festigkeit
·Beständig gegen Feuchtigkeit, Staub und Verunreinigungen

Niederspannungswicklungen
·Wicklungen aus Kupfer- oder Aluminiumfolie bzw. -band
·Vakuumdruckimprägniert oder harzbeschichtet
·Hohe Kurzschlussfestigkeit

Isolationssystem
·Klasse F (155 °C) oder Klasse H (180 °C)
·Selbstverlöschendes Epoxidharz
·Hervorragende Durchschlagfestigkeit
·Hohe Beständigkeit gegen thermische Alterung

Kühlung
·AN (Naturlüftung) für Standardbetrieb
·AF (Zwangsbelüftung) mit Lüftern zur Steigerung der Leistung um ca. 25–40 %

Typische technische Spezifikationen
·Nennleistung: 50 kVA – 25 MVA
·Primärspannung: bis zu 36 kV (Sonderausführungen bis zu 52 kV)
·Sekundärspannung: 400 V, 415 V, 690 V, 3,3 kV, 6,6 kV, 11 kV
·Frequenz: 50 Hz / 60 Hz
·Vektorgruppe: Dyn11, Dyn5, Yyn0 usw.
·Kühlungsart: AN / AF
·Isolationsklasse: F oder H
·Schutzart: IP00, IP23, IP31, IP44, IP54 (mit Gehäuse)
·Impedanz: typischerweise 4–10 %
·Temperaturanstieg: 80 K oder 100 K
·Geräuschpegel: typischerweise 45–65 dB

Vorteile
·Kein Isolieröl, wodurch das Risiko von Ölleckagen entfällt
·Hohe Brandsicherheit durch selbstlöschende Epoxidharzisolierung
·Geringer Wartungsaufwand
·Geeignet für die Installation in Innenräumen
·Hervorragende Feuchtigkeits- und Feuchtebeständigkeit
·Hohe mechanische Festigkeit und Kurzschlussfestigkeit
·Umweltfreundlich ohne Risiko einer Ölverschmutzung
·Kompakte Bauweise
·Hohe Zuverlässigkeit und lange Lebensdauer (typischerweise 25–30 Jahre bei ordnungsgemäßer Wartung)

Einschränkungen
·Höhere Anschaffungskosten als bei Öltransformatoren
·Geringere Überlastfähigkeit, da die Luftkühlung weniger effektiv ist als die Ölkühlung
·Schwierigere Reparatur bei Beschädigung der harzvergossenen Wicklungen
·Im Allgemeinen auf Mittelspannungsanwendungen beschränkt

Typische Anwendungsbereiche
·Gewerbegebäude
·Krankenhäuser
·Flughäfen
·Rechenzentren
·Hochhäuser
·Einkaufszentren
·U-Bahn- und Bahnhöfe
·Tunnel
·Offshore-Plattformen
·Anlagen für erneuerbare Energien (Solar und Wind)
·Industrieanlagen
·Chemische und petrochemische Anlagen

Geltende Normen
Zu den gängigen internationalen Normen gehören:
·IEC 60076 (Leistungstransformatoren)
·IEC 60076-11 (Trockentransformatoren)
·IEEE C57.12.01 (Allgemeine Anforderungen an Trockenverteilungs- und Leistungstransformatoren)
·IEEE C57.12.91 (Prüfvorschrift für Trockenverteilungs- und Leistungstransformatoren)
·ANSI-Anforderungen, sofern zutreffend

Typische Nennleistungen
·Verteilungstransformatoren: 100 kVA bis 3.000 kVA
·Industrietransformatoren: 2,5 MVA bis 10 MVA
·Große Trockentransformatoren: Bis zu ca. 25 MVA und 36 kV (höhere Nennleistungen sind als Sonderanfertigungen erhältlich)

Trockentransformatoren mit Epoxidharzverguss (CRT) werden häufig dort eingesetzt, wo Brandschutz, Umweltschutz, minimaler Wartungsaufwand und ein zuverlässiger Betrieb in feuchten oder verschmutzten Umgebungen entscheidend sind. Sie kommen üblicherweise in gewerblichen, industriellen und Infrastrukturprojekten zum Einsatz, in denen ölgefüllte Transformatoren unpraktisch oder unerwünscht sind.
