330-kV-Leistungstransformator, der sich durch hohen Wirkungsgrad und langfristige Betriebssicherheit auszeichnet

{{{sourceTextContent.subTitle}}}

330-kV-Leistungstransformator

{{{sourceTextContent.description}}}

Ein 330-kV-Leistungstransformator ist ein Höchstspannungstransformator (EHV), der in Übertragungsnetzen eingesetzt wird, um große Mengen an elektrischer Energie zwischen dem 330-kV-Netz und Übertragungs- oder Unterübertragungsnetzen mit niedrigerer Spannung zu übertragen. Er wird üblicherweise von nationalen Energieversorgern in Ländern eingesetzt, die 330-kV-Übertragungsnetze betreiben.

Typische Spezifikationen
·Höchste Systemspannung: 362 kV
·Nennspannung: 330/220 kV, 330/132 kV, 330/110 kV, 330/33 kV
·Nennleistung: 150–600 MVA (üblicherweise 250, 300, 400, 500 MVA)
·Frequenz: 50 Hz oder 60 Hz
·Anzahl der Phasen: Dreiphasig
·Kühlverfahren: ONAN/ONAF, OFAF, OFWF
·Isolierung: Mineralöl oder natürlicher/synthetischer Ester
·Vektorgruppe: YNd1, YNd11, YNyn0+d11 usw.
·Stufenschalter: Laststufenschalter (OLTC)
·Impedanzanteil: Typischerweise 12–20 %

Hauptkomponenten
·Laminierter Magnetkern
·330-kV-Hochspannungswicklung
·Mittel- oder Niederspannungswicklung
·Hauptbehälter
·Transformator-Isolieröl
·Konservatorbehälter
·Kühlradiatoren
·Kühlventilatoren und Ölpumpen
·Hochspannungsdurchführungen aus Porzellan oder Verbundwerkstoff
·Laststufenschalter (OLTC)
·Silikagel-Entlüftungsvorrichtung
·Buchholz-Relais
·Überdruckvorrichtung (PRD)
·Ölstandsanzeige
·Öl- und Wicklungstemperaturanzeigen

Gängige Spannungsverhältnisse
·330/220 kV
·330/132 kV
·330/110 kV
·330/66 kV
·330/33 kV

Anwendungsbereiche

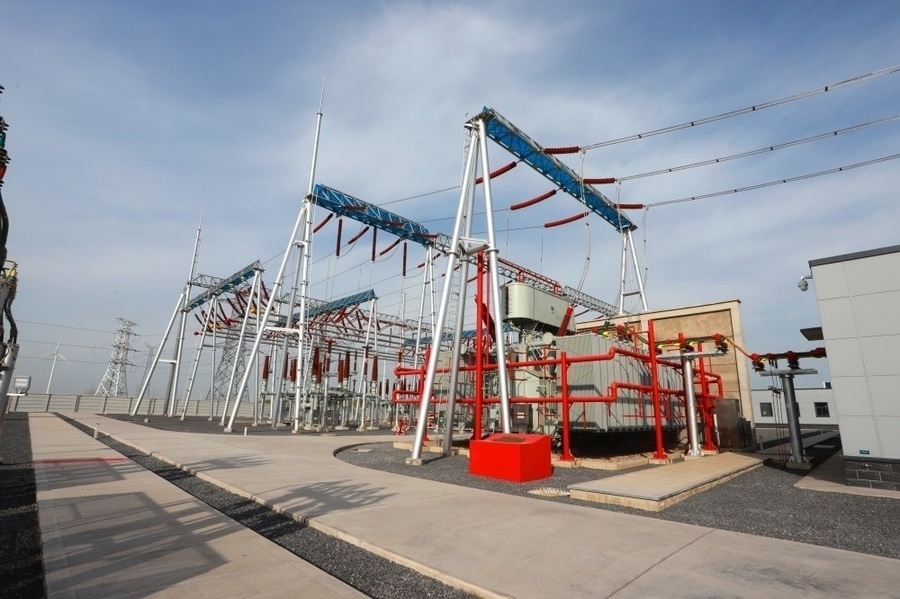

·Höchstspannungs-Übertragungsstationen
·Nationale Übertragungsnetze
·Große thermische, Wasserkraft- und Kernkraftwerke
·Übertragungsknotenpunkte für erneuerbare Energien
·Netzverbund und Großstromübertragung

Leistung
·Vollastwirkungsgrad: 99,6–99,85 %
·Erwartete Lebensdauer: 30–50 Jahre bei ordnungsgemäßem Betrieb und Wartung

Schutzsysteme
·Differentialschutz des Transformators (87T)
·Begrenzter Erdschluss (REF)
·Überstrom- und Erdschlussschutz (50/51, 50N/51N)
·Buchholz-Relais-Schutz
·Überdruckschutz
·Öl- und Wicklungstemperaturschutz
·Übererregung (24)
·Plötzlicher-Druck-Relais
·Überspannungsableiter an den Hochspannungsanschlüssen

Werksprüfungen

Zu den typischen Routine- und Typprüfungen gehören:
·Messung des Wicklungswiderstands
·Überprüfung des Spannungsverhältnisses und der Vektorgruppe
·Isolationswiderstand (IR)
·Leerlaufverluste und Erregerstrom
·Lastverluste und Impedanzspannung
·Wechselstrom-Haltbarkeitsprüfung
·Prüfung der Haltefestigkeit gegen induzierte Überspannungen
·Blitzstoß-Haltbarkeitsprüfung
·Schaltstoßprüfung (sofern spezifiziert)
·Messung der Teilentladung
·Prüfungen der Dielektrizitätskonstante und des Feuchtigkeitsgehalts des Transformatoröls

Anwendbare Normen
·IEC 60076 – Leistungstransformatoren
·IEEE C57-Reihe – Normen für Leistungstransformatoren
·IEC 60137 – Isolierte Durchführungen
·IEC 60296 – Unbenutzte mineralische Isolieröle
·IEC 60599 – Analyse gelöster Gase (DGA)

Konstruktionsaspekte
Aufgrund der hohen Betriebsspannung und Nennleistung werden 330-kV-Transformatoren mit folgenden Merkmalen konstruiert:
·Verbesserte Isolationskoordination
·Verlustarme Magnetkernmaterialien
·Hohe mechanische Kurzschlussfestigkeit
·Fortschrittliche Kühlsysteme
·Online-Überwachung von Öl, Temperatur, Feuchtigkeit und gelösten Gasen
·Erdbeben- und Transportaspekte bei großen Anlagen

Ein 330-kV-Leistungstransformator ist ein wesentlicher Bestandteil von Höchstspannungs-Übertragungsnetzen und ermöglicht die zuverlässige Übertragung von Hunderten von Megawatt zwischen Kraftwerken und regionalen Übertragungsnetzen bei gleichzeitig hohem Wirkungsgrad und langfristiger Betriebssicherheit.
