110-kV-Leistungstransformator für die Stromübertragung zwischen dem Übertragungsnetz und den Verteilungsnetzen

{{{sourceTextContent.subTitle}}}

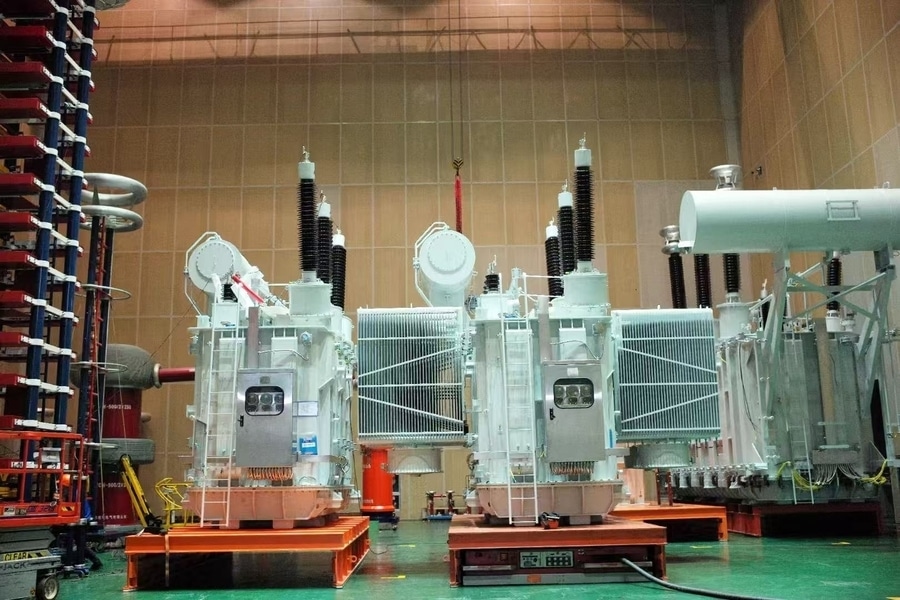

110-kV-Leistungstransformator

{{{sourceTextContent.description}}}

Ein 110-kV-Leistungstransformator ist ein Hochspannungstransformator, der üblicherweise in Übertragungs- und Unterübertragungsnetzen eingesetzt wird, um Strom zwischen dem Übertragungsnetz und den Verteilungsnetzen zu übertragen.

Typische Spezifikationen
·Hochspannungsseite: 110 kV
·Niederspannungsseite: 35 kV, 33 kV, 22 kV, 11 kV oder 10 kV
·Nennleistung: Typischerweise 10 MVA bis 250 MVA
·Frequenz: 50 Hz oder 60 Hz
·Kühlverfahren: ONAN, ONAF, OFAF, OFWF
·Isolierung: Ölgekühlte Ausführung (am häufigsten)
·Stufenschalter: In der Regel Laststufenschalter (OLTC)

Typische Anwendungsbereiche
·Übertragungsumspannwerke
·Netzverbindungen von Energieversorgern
·Große Industrieanlagen
·Anlagen für erneuerbare Energien (Wind- und Solarparks)
·Städtische und regionale Stromverteilungsnetze

Beispiel für Typenschildangaben
·Nennleistung 63 MVA
·Hochspannung 110 kV
·Niederspannung 35 kV
·Frequenz 50 Hz
·Kühlung ONAN/ONAF
·Vektorgruppe YNd11
·Impedanz 10–15 %

Hauptkomponenten
·Laminierter Magnetkern
·Hochspannungswicklungen (110 kV)
·Niederspannungswicklungen
·Transformatorbehälter
·Mineralöl
·Konservatorbehälter
·Kühlradiatoren und Lüfter
·Hochspannungsdurchführungen
·Laststufenschalter (OLTC)
·Schutzsysteme:
·Buchholz-Relais
·Überdruckvorrichtung
·Öltemperaturanzeige
·Wicklungstemperaturanzeige
·Differentialschutzrelais

Typische Konfiguration eines Umspannwerks
110-kV-/35-kV-Transformator mit 63 MVA
110-kV-Übertragungsleitung → Leistungstransformator → 35-kV-Schaltanlage → Verteilungsleitungen

Vorteile der 110-kV-Übertragung
·Geringere Übertragungsverluste
·Höhere Leistungsübertragungskapazität
·Verbesserte Spannungsregelung
·Effiziente Versorgung großer Lastzentren
·Geeignet für regionale Übertragungsnetze

110-kV-Transformatoren gehören weltweit zu den gängigsten Umspannwerktransformatoren und dienen als Schnittstelle zwischen Hochspannungs-Übertragungsnetzen und Mittelspannungs-Verteilungsnetzen.
