EIDE LPB-Serie mit Drehmomentbegrenzer

{{{sourceTextContent.subTitle}}}

Neue Größen für den Schwerlastbereich

{{{sourceTextContent.description}}}

EIDE, der in Barcelona ansässige Hersteller von Bremsen, Kupplungen und Drehmomentbegrenzern, hat seine LPB-Serie von Kugel-Drehmomentbegrenzern um drei neue Baugrößen erweitert: LPB-98, LPB-113 und LPB-166, die Drehmomentbereiche bis zu 600 Nm abdecken.

Die LPB-Baureihe ist eine mechanische Überlastschutzlösung, die dazu dient, Antriebs- und Abtriebselemente voneinander zu trennen, sobald das übertragene Drehmoment einen voreingestellten Wert überschreitet. Das Funktionsprinzip basiert auf federbelasteten Kugeln, die in Präzisionsgehäusen sitzen. Wird die Überlastschwelle erreicht, lösen sich die Kugeln aus ihren Sitzen, die Drehmomentübertragung wird unterbrochen und die nachgeschalteten Komponenten werden vor Schäden geschützt. Sobald die Störung oder Überlastung beseitigt ist, synchronisiert sich die Einheit innerhalb einer vollständigen Umdrehung automatisch wieder, ohne dass eine manuelle Rückstellung oder der Austausch von Teilen erforderlich ist.

Drei Baugrößen für anspruchsvolle Anwendungen

Die neuen Modelle decken einen breiten Bereich an Wellendurchmessern und Drehmomentanforderungen ab:

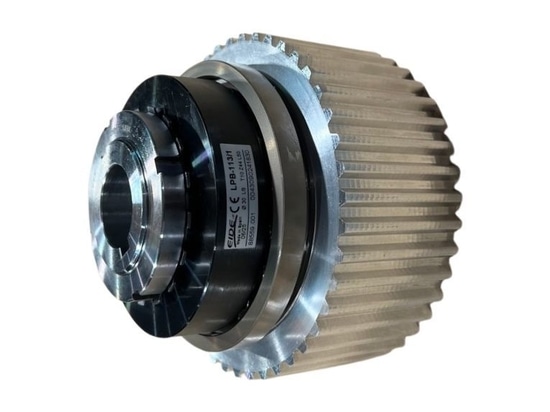

Das Modell LPB-98 ist für Wellen bis zu 25 mm ausgelegt und bewältigt Drehmomente bis zu 150 Nm. Das Modell LPB-113 deckt Wellendurchmesser bis zu 35 mm ab und überträgt ein maximales Drehmoment von 250 Nm. Das Modell LPB-166, das größte der drei, ist für Wellen bis zu 45 mm ausgelegt und überträgt bis zu 600 Nm. Alle drei Modelle sind in der Standardausführung mit 360-Grad-Konfiguration und einer einzigen Synchronisationsposition sowie in Mehrpositionsvarianten mit Synchronisationswinkeln von 120, 90 und 72 Grad für Anwendungen erhältlich, die häufigere Wiedereinschaltpunkte erfordern.

Rein mechanischer Schutz

Die LPB benötigt für den Betrieb keine Elektronik, Sensoren oder Steuersignale. Die Reaktion auf eine Überlastung erfolgt sofort und unabhängig vom Steuerungssystem der Maschine, wodurch sie sich für Hochgeschwindigkeitsanwendungen und Umgebungen eignet, in denen elektrische Komponenten nicht praktikabel sind. Die Drehmomenteinstellung wird mechanisch über die Federvorspannung vorgenommen und bleibt über die gesamte Lebensdauer des Geräts stabil.

Zu den typischen Anwendungsbereichen zählen Verpackungsmaschinen, Förderanlagen, Industrieroboter, Extruder, Werkzeugmaschinen, landwirtschaftliche Maschinen und Zugangskontrollsysteme.

Integration und kundenspezifische Anpassung

Der LPB ist mit Standardbohrungsdurchmessern oder auf Anfrage mit kundenspezifischen Wellenkonfigurationen erhältlich. Das kompakte Gehäuse ermöglicht die direkte Integration zwischen Welle und angetriebenem Element ohne zusätzliche Stützkonstruktionen. Riemenscheiben, Kettenräder und andere Übertragungselemente können direkt am Außengehäuse des Begrenzers montiert werden.

Die vollständige technische Dokumentation sowie CAD-Dateien stehen auf eide.net zum Download bereit.

Über EIDE:

EIDE (Embragatges i Derivats, S.A.) ist ein spanischer Hersteller von Kraftübertragungskomponenten mit über 70 Jahren Erfahrung. Mit Sitz in Castellar del Vallès bei Barcelona entwickelt und fertigt EIDE Bremsen, Kupplungen, Kupplungsbremsen und Drehmomentbegrenzer für Industriemaschinen in einer Vielzahl von Branchen und vertreibt seine Produkte in mehr als 80 Länder weltweit.
