Absolute lineare Aufnehmer mit IO-Link-Schnittstelle

{{{sourceTextContent.subTitle}}}

Eine fortschrittliche Lösung für die Positionsmessung in der industriellen Automatisierung

{{{sourceTextContent.description}}}

PNS und PN2S integrieren die Messwertaufnehmerfunktion mit den Eigenschaften des IO-Link-Protokolls: Kommunikation, Interoperabilität, einfache Installation.

Dank der IO-Link-Technologie übertragen die neuen Messumformer neben der Positionserfassung eine Reihe von zyklischen (Prozess-) und azyklischen Daten (Parameter, Fehlermeldungen, Warnungen, Benachrichtigungen) in Echtzeit; dies ermöglicht ein optimales, sogar ferngesteuertes Produktionsmanagement (wie in IIoT-Systemen).

Der IO-Link-Master ist mit den meisten industriellen Feldbussen kompatibel, was die Integration in bestehende Systeme erleichtert. Die Datenübertragung, basierend auf einem 24-V-Signal, ist sauber und sicher und immun gegen Störungen.

Wie alle intelligenten Sensoren ermöglichen PNS und PN2S die Einstellung von Betriebsparametern, wie z.B. maximale Position, Schrittrichtung und Alarmschwellen für Temperatur oder Position. Außerdem unterstützen sie eine Diagnosefunktion zur Systemüberwachung, die eine vorausschauende Maschinenwartung ermöglicht. Die Auflösung beträgt 12 Bit (4096 Schritte). Das Widerstandselement aus leitfähigem Kunststoff gewährleistet Präzision, Wiederholbarkeit und eine lange Lebensdauer.

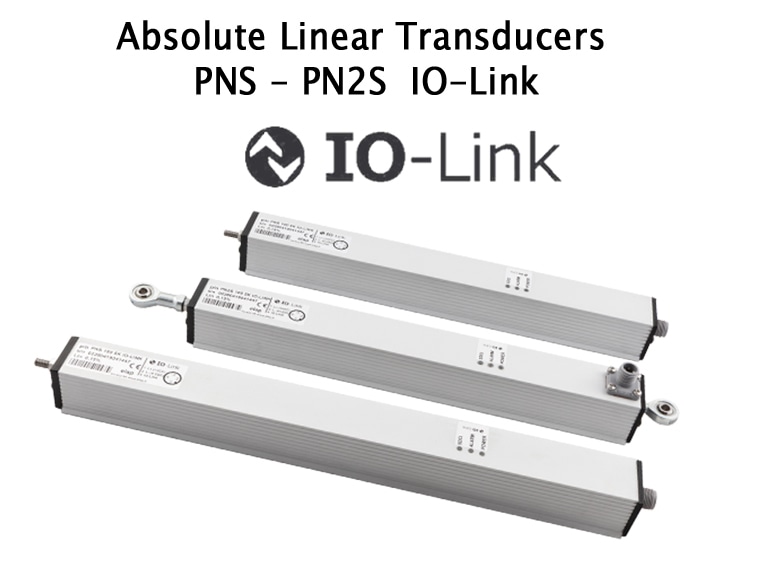

Die Messwertaufnehmer sind in zwei Ausführungen erhältlich:

- PN2S ILK, ausgestattet mit zwei Kugelgelenken an den Enden, mit Hüben von 50 bis 500 mm, und
- PNS ILK, mit Hüben von 50 bis 950 mm und. An den PNS-Aufnehmern kann wahlweise ein Kugelgelenk oder ein Verlagerungsgelenk oder ein Fühlerstift und die externe Rückstellfeder (bis 150 mm Hub) montiert werden.

Beide Typen sind in einem robusten Aluminiumgehäuse untergebracht, das eine ausgezeichnete Beständigkeit gegen Stöße, Vibrationen und Umwelteinflüsse gewährleistet. Der Anschluss erfolgt über den 4-poligen M12-Stecker nach IO-Link-Standard.

Ein weiterer Vorteil ist die einfache Installation und Inbetriebnahme der Messumformer:
- Die mechanische Fixierung erfolgt über Metallstützen entlang des Messumformerkörpers.
- Wie bei allen IO-Link-Systemen reduziert sich der Verdrahtungsaufwand, da die Signal- und Stromversorgung über ein einziges, ungeschirmtes Kabel mit einer maximalen Länge von 20 Metern erfolgt.
- Die Geräte können mit dem Port Configuration Tool einfach konfiguriert werden: Die Software erkennt die an den Master angeschlossenen Geräte und lädt automatisch die Deskriptor-Dateien (IODDs) herunter.

Darüber hinaus verfügt IO-Link über die Selbstparametrierung, eine Funktion des Masters, die alle Parameter der angeschlossenen Geräte speichert: Im Falle eines Wandlertauschs konfiguriert der Master das Gerät automatisch neu, was die Wartungsarbeiten erleichtert.
