Der kleinste Messsensorkopf setzt neue Maßstäbe bei der Schichtdickenmessung

{{{sourceTextContent.subTitle}}}

Miniatursensoren ermöglichen hochpräzise Messungen an kleinsten Bauteilen

{{{sourceTextContent.description}}}

Da Bauteile immer kompakter und geometrisch komplexer werden, steht die Qualitätskontrolle vor neuen Herausforderungen. Die Messung der Schichtdicke an winzigen Bauteilen oder an schwer zugänglichen Stellen stellte für viele herkömmliche Messgeräte lange Zeit eine Einschränkung dar. Nun sorgt eine neue Generation von Miniatursensoren für eine Wende.
Die neuen Miniatursensoren F0.5M und N0.3M wurden für den Einsatz mit der MiniTest-Serie 7X5 entwickelt und ermöglichen eine außergewöhnlich präzise, zerstörungsfreie Schichtdickenmessung an extrem kleinen Bauteilen, wobei sie gleichzeitig die in der modernen industriellen Fertigung geforderten Leistungsstandards erfüllen.
Präzision trifft auf Miniaturisierung
Was diese Sensoren besonders bemerkenswert macht, ist ihre Größe. Ausgestattet mit dem angeblich weltweit kleinsten Messkopf ermöglichen sie zuverlässige Schichtdickenmessungen in Anwendungen, in denen herkömmliche Sonden einfach nicht hinkommen.
Trotz ihrer kompakten Abmessungen liefern die Sensoren eine beeindruckende Messgenauigkeit von:
± 0,5 µm + 0,75 % des Messwerts
Dank dieser Präzision eignen sie sich ideal für Branchen wie:
• Automobilbau
• Elektronikfertigung
• Medizintechnik
• Feinmechanik
• Beschichtungen und Oberflächenbehandlung
Integrierte Intelligenz mit SIDSP®-Technologie
Ein wesentliches Unterscheidungsmerkmal der MiniTest-Serie ist die SIDSP®-Technologie (Sensor-Integrated Digital Signal Processing).
Im Gegensatz zu herkömmlichen Systemen findet der gesamte Messvorgang direkt im Sensor statt. Der Sensor:
• erzeugt alle erforderlichen Messsignale digital
• führt die vollständige Signalaufbereitung durch
• verarbeitet die Messdaten intern
• rechnet die Ergebnisse direkt in Schichtdickenwerte um
Nur die fertigen digitalen Messwerte werden an das Messgerät zur Anzeige, statistischen Auswertung und Datenspeicherung übertragen.
Dieser Ansatz beseitigt eine der häufigsten Ursachen für Messungenauigkeiten: Signalstörungen während der Übertragung über das Sensorkabel. Das Ergebnis sind höhere Stabilität, verbesserte Wiederholgenauigkeit und durchweg zuverlässige Messergebnisse.
F0.5M: Magnetinduktion für ferromagnetische Substrate
Der Sensor F0.5M arbeitet nach dem Prinzip der Magnetinduktion und bietet einen Messbereich von 0 µm bis 0,5 mm.
Er ist speziell für die Messung nichtmagnetischer Beschichtungen auf ferromagnetischen Grundmaterialien konzipiert, darunter:
• Farben und Lacke
• Emaillierungen
• Verchromungen
• Zinkschichten
Typische Substrate sind:
• Stahl
• Eisen
• Andere ferromagnetische Werkstoffe
Dadurch eignet sich der F0.5M besonders für Anwendungen in der Qualitätssicherung in der Metallverarbeitung, der Automobilproduktion und im Korrosionsschutz.
N0.3M: Wirbelstrommessung für Nichteisenmetalle
Der Miniatursensor N0.3M arbeitet nach dem Wirbelstromprinzip und deckt einen Messbereich von 0 µm bis 0,3 mm ab.
Er ist optimiert für die Messung von isolierenden Beschichtungen auf Nichteisenmetallen, wie zum Beispiel:
• Lackbeschichtungen
• Eloxalschichten
• Isolierende Schutzbeschichtungen
Zu den unterstützten Grundwerkstoffen gehören:
• Aluminium
• Kupfer
• Zinkdruckguss
• Andere Nichteisenmetalle
Der Sensor ist eine hervorragende Lösung für Hersteller, die eine präzise Beschichtungskontrolle an leichten Metallbauteilen und hochglanzpolierten Oberflächen benötigen.
Entwickelt für schwer zugängliche Bereiche
In industriellen Umgebungen ist die Zugänglichkeit des Messbereichs oft genauso wichtig wie die Messgenauigkeit. Die Miniatursensoren wurden speziell für anspruchsvolle Geometrien und beengte Platzverhältnisse entwickelt.
Zu den wichtigsten Merkmalen gehören:
✔ Erhältlich in gerader Ausführung sowie in 45°- und 90°-Varianten für maximale Flexibilität

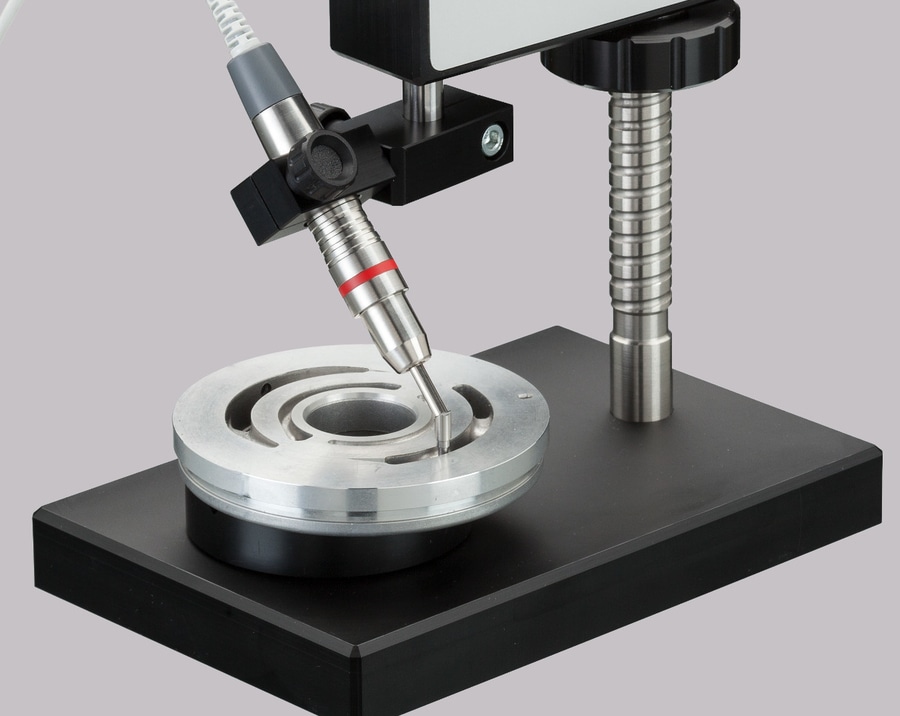

✔ Optionales Präzisionsstativ für hochgradig wiederholbare Messungen
✔ Benötigt einen Messbereich von nur 3 mm
Diese Eigenschaften ermöglichen es Anwendern, Beschichtungen an komplex geformten Teilen, in engen Vertiefungen, an kleinen Produktionskomponenten und an anderen Stellen zu messen, deren Prüfung bisher schwierig oder unmöglich war.
Ein neues Werkzeug für die moderne Qualitätssicherung
Da Hersteller die Grenzen der Miniaturisierung und der Feinmechanik immer weiter verschieben, muss sich auch die Prüftechnik entsprechend weiterentwickeln. Die Sensoren F0.5M und N0.3M zeigen, wie fortschrittliche Messtechnik in einem außergewöhnlich kompakten Formfaktor untergebracht werden kann, ohne dabei an Genauigkeit oder Zuverlässigkeit einzubüßen.
Für Unternehmen, die die Qualitätskontrolle von Beschichtungen an kleinen Bauteilen verbessern möchten, bieten diese Miniatursensoren eine praktische und hochpräzise Lösung, die selbst auf engstem Raum zuverlässige Messungen ermöglicht.
Erfahren Sie mehr
Möchten Sie erfahren, wie die Miniatur-Schichtdickenmessung Ihre Produktionsprozesse verbessern kann? Detaillierte technische Informationen finden Sie auf der Produktseite zur MiniTest Serie 7X5. Fachleute aus der Industrie können zudem anwendungsspezifische Fragen über das Kontaktformular oder den Chatbot einreichen, um ihre individuellen Messherausforderungen mit Experten für Schichtdickenmessung zu besprechen.
