Vollautomatisches Prüfsystem für Blechumformprüfungen

Probenaufnahme bis Datenauswertung: Vollständig automatisierte Lochaufweitungsversuche nach ISO 16630 & Welligkeitsprüfungen nach PV1054.

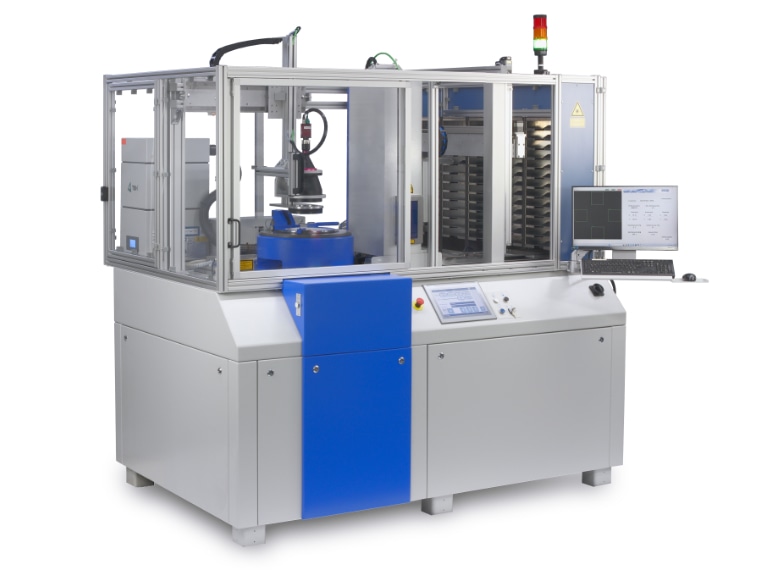

Mit dem neuen vollautomatisierten Blechprüfsystem von ERICHSEN (Modell 145-60 Basic Automatic) heben Sie ihre Materialprüfung auf ein neues Effizienzniveau. Das System wurde speziell für höchste Anforderungen in der industriellen Qualitätskontrolle und Materialentwicklung konzipiert und vereint präzise Prüftechnik, Automatisierung und zuverlässige Dokumentation in einer kompakten Lösung.

Das Prüfsystem automatisiert den gesamten Prüfablauf – von der Probenzuführung über das exakte Zentrieren bis hin zur Auswertung und Protokollierung. Dadurch werden Bedienereinflüsse minimiert und dauerhaft reproduzierbare Ergebnisse sichergestellt. Die Anlage erfüllt relevante internationale Normen, darunter ISO 16630 (Lochaufweitversuch) sowie PV1054 (Welligkeitsprüfung), und eignet sich damit ideal für den Einsatz in der Automobil- und Luftfahrtindustrie.

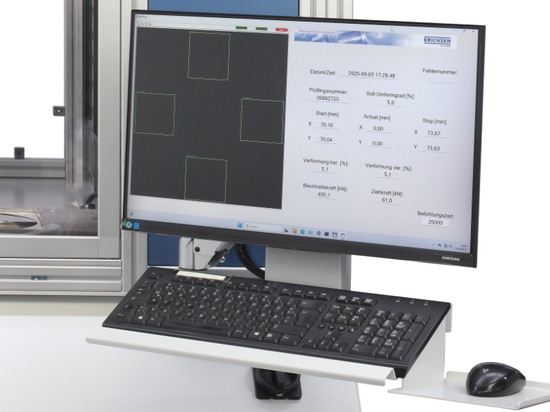

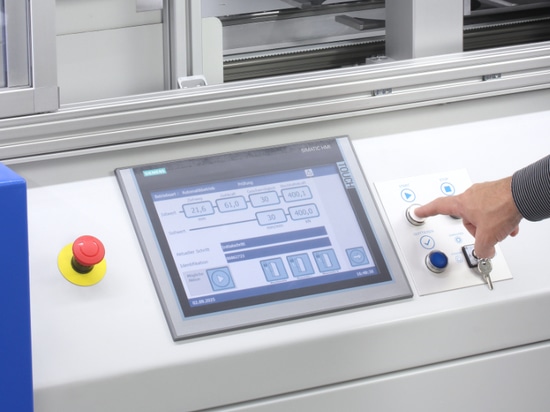

Die Bedienung erfolgt über ein modernes Touch-Panel mit klar strukturierter Benutzeroberfläche. Ein integrierter Industrie-PC mit ERICHSEN-Auswertesoftware übernimmt die automatische Erfassung, Speicherung und Dokumentation aller Prüfdaten und ermöglicht die einfache Einbindung in bestehende Qualitätsmanagement- und Netzwerksysteme.

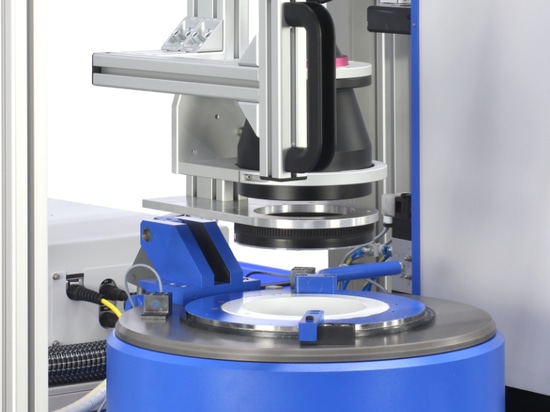

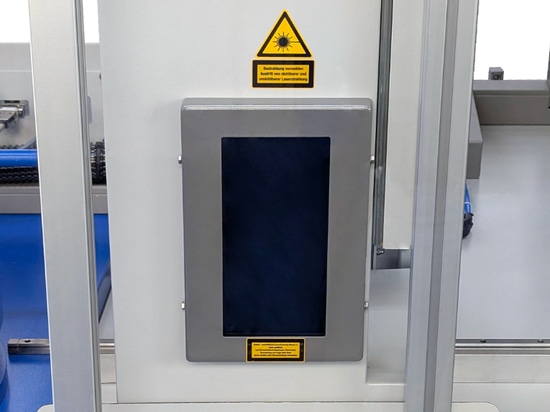

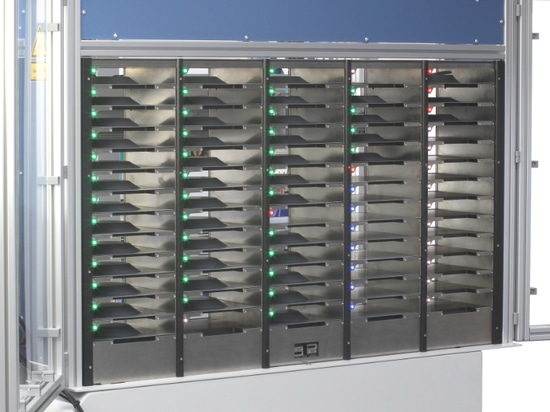

Für maximale Messgenauigkeit sorgt die optische Auswerteeinheit HEXRASCAN, die aufgeweitete Lochdurchmesser präzise erfasst und Rissbildungen zuverlässig detektiert. Ergänzt wird das System durch eine automatische Probenmarkierung (normabhängig) sowie ein Probenmagazin für bis zu 52 Bleche, was den Durchsatz deutlich erhöht und manuelle Handhabung reduziert.

Das neue vollautomatisierte ERICHSEN-Prüfsystem bietet eine zukunftssichere Lösung für standardisierte und effiziente Blechprüfungen – optimal für Unternehmen, die auf höchste Präzision, Prozesssicherheit und Automatisierung setzen.

{{medias[222235].title}}

{{medias[222235].description}}

{{medias[222236].title}}

{{medias[222236].description}}

{{medias[222237].title}}

{{medias[222237].description}}

{{medias[222238].title}}

{{medias[222238].description}}

{{medias[222239].title}}

{{medias[222239].description}}

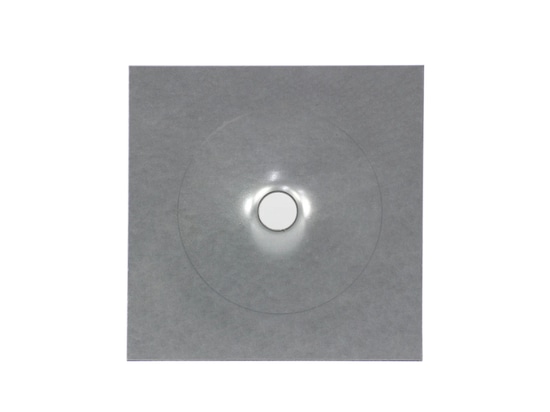

Lochaufweitungsversuch nach ISO 16630 – Probe Seitenansicht

Die standardisierte Lochaufweitungsprüfung nach ISO 16630 ermöglicht die exakte Bestimmung der Umformeigenschaften und Rissneigung von Blechkanten – ein entscheidender Parameter für die Werkstoffbewertung.

{{medias[222280].title}}

{{medias[222280].description}}

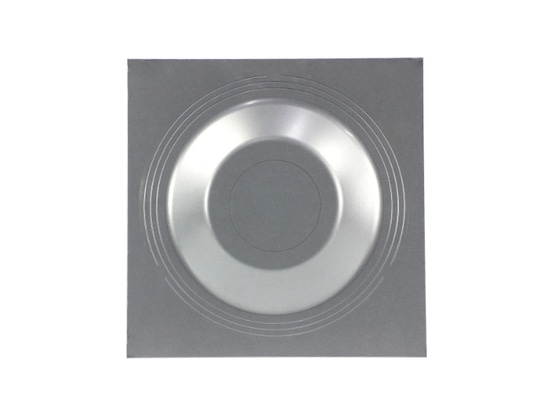

Welligkeitsprüfung gemäß PV1054 – Probe Seitenansicht

Die Welligkeitsprüfung gemäß PV1054 dient der Beurteilung der Blecheigenschaften unter Umformbelastung und liefert reproduzierbare Ergebnisse für die Qualitätskontrolle in der Automobilindustrie.
