Eingehende Analyse der Kernstruktur und Funktionsweise von CDU-Systemen für die Flüssigkeitskühlung in Rechenzentren

{{{sourceTextContent.subTitle}}}

Sechs Module – vom Wärmetauscher bis zur Filtration: Der Aufbau der CDU, der für die Stabilität der 200-kW-Racks sorgt

{{{sourceTextContent.description}}}

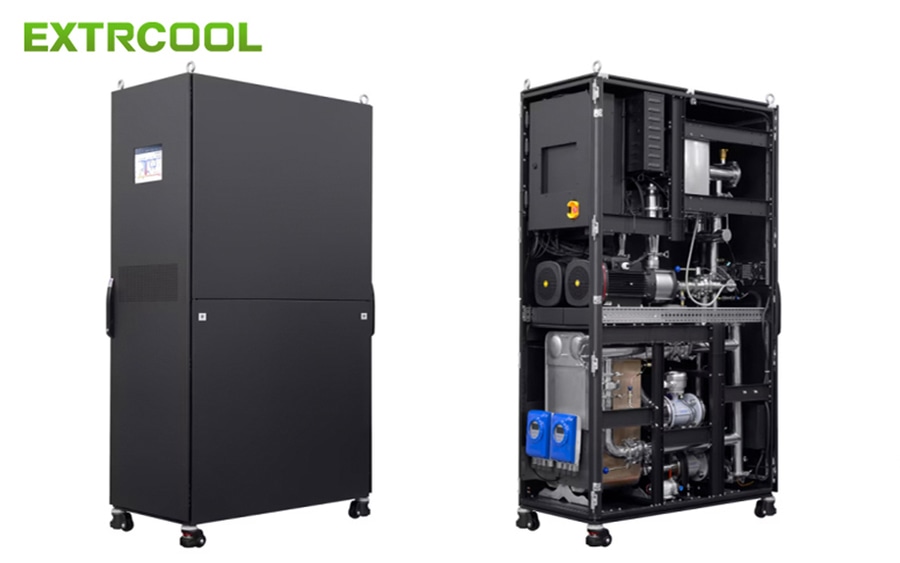

Dieser Artikel analysiert systematisch die sechs Kernmodule der CDU für den zuverlässigen Einsatz von Flüssigkeitskühlung, wobei die CDU als entscheidender Zwischenknotenpunkt zwischen den primären Kaltwasserkreisläufen und den sekundären Server-Kühlplattenkreisläufen dient und pro Einheit 8 bis 20 Racks in Leistungsklassen von 30 kW bis 200 kW abdeckt. Der Plattenwärmetauscher mit gestapelten gewellten Metallplatten erreicht einen Wärmeübertragungswirkungsgrad von 93 % bis 97 %; redundante Pumpengruppen mit 1+1- oder 2+1-Standby-Konfiguration sorgen für eine vollständige automatische Umschaltung innerhalb von 5 Sekunden; elektrische Regelventile unter SPS-Steuerung stabilisieren die Vorlauftemperatur innerhalb von ±0,5 °C und verfügen über eine Fail-Open-Auslegung für den Fall eines Stromausfalls; mit Stickstoff vorgefüllte Membranausdehnungsgefäße gleichen Volumenschwankungen von 5–10 % des Systemvolumens aus; und eine zweistufige Filterung mit einer Grobfilterung von 50 μm und einer Feinfilterung von 20 μm schützt die Mikrokanal-Kühlplatten. EXTRCOOL bietet Flüssigkeitskühlungslösungen aus einer Hand.
