Reihenbasierter Flüssigkeitskühlverteiler: Drei gängige technische Lösungen und wesentliche Konstruktionsdetails

{{{sourceTextContent.subTitle}}}

Rohrgebohrt, plattengelötet oder modular: Auswahl des Verteilerblocks anhand der Durchflussabweichung und der Rack-Dichte

{{{sourceTextContent.description}}}

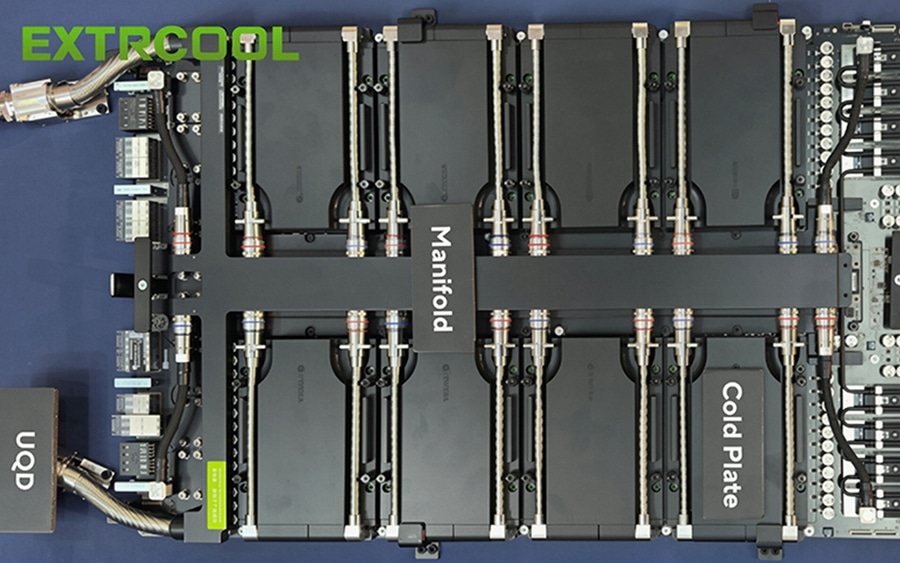

Dieser Leitfaden beschreibt die drei gängigen reihenbasierten Architekturen für Flüssigkeitskühlverteiler: Der traditionelle Typ mit gebohrten Rohren verwendet dickwandige 316L-Rundrohre mit gebohrten Abzweigungen, weist jedoch eine Durchflussabweichung von über 20 % in den Abzweigungen auf; der von NVIDIA beworbene plattengelötete Typ, bei dem vorgefräste Strömungskanäle vakuumgelötet werden, um die Abweichung bei GPU-Clustern mit 2000 W und mehr auf 3–5 % zu begrenzen; und der aufkommende modulare Spleißtyp unterteilt den Verteiler in Puffer-, Shunt- und Endmodule, um eine Abweichung von unter 3 % sowie eine flexible Erweiterung auf 12–48 Kanäle zu ermöglichen. Drei Details entscheiden über die Zuverlässigkeit: Eine um 15–30° geneigte Bohrung wirkt dem Venturi-Effekt entgegen, die passivierte Innenreinigung schützt die 0,3–0,8 mm großen Mikrokanäle und die schwimmende Befestigung mit Mikro-Entlüftungsöffnungen gleicht thermische Verformungen aus. EXTRCOOL bietet Flüssigkeitskühlungslösungen aus einer Hand.
