Der neue TROGLOTREK-Kabeltrommelrahmen vereint eine Reichweite von 300 Metern mit einer tragbaren Steuerung auf Raupenfahrwerk.

{{{sourceTextContent.subTitle}}}

Die tragbare Rolle umfasst ein 300 Meter langes Messband, eine Bedienerschnittstelle nach Schutzklasse IP67, einen Längenzähler, einen Neigungsmesser sowie Unterstützung für WinCan-kompatible Arbeitsabläufe.

{{{sourceTextContent.description}}}

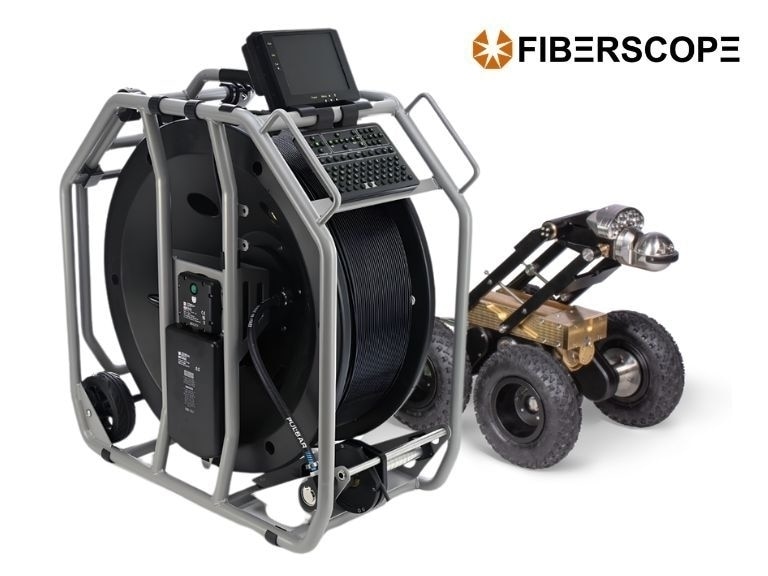

FIBERSCOPE hat den Kanalroboter TROGLOTREK mit einem neu gestalteten Kabeltrommelrahmen ausgestattet, der die Mobilität des Systems gewährleistet und gleichzeitig die Handhabung von bis zu 300 Metern (984 Fuß) Inspektionskabel ermöglicht.
Ein großer Arbeitsbereich erhöht zwar den Nutzen eines robotergesteuerten Kanalroboters, erschwert jedoch gleichzeitig das Kabelmanagement. Die Trommel muss ein stabiles Signal gewährleisten, den Belastungen beim Einholen vor Ort standhalten und dem Bediener eine zuverlässige Kontrolle über das Aus- und Einziehen des Kabels ermöglichen. All dies sollte möglich sein, ohne dass der kompakte Kanalroboter für Inspektionen auf ein Fahrzeug angewiesen ist.
Die überarbeitete TROGLOTREK-Trommel verfügt über einen Stahlrohrrahmen mit soliden Aluminiumgehäusen. Käufer können zwischen einer manuellen Trommel für den einfachen Betrieb oder einer vollmotorisierten Trommel für den häufigen Einsatz über große Entfernungen wählen.
Das 4,0-mm-Kabel besteht aus einem zweiadrigen verdrillten Paar, einem Vectran-Festigkeitselement und einer Kevlar-Verstärkung. Die berechnete Kabelmasse beträgt 19 Kilogramm pro Kilometer, die angegebene Mindestbruchfestigkeit liegt bei 2,5 kN. Eine Edelstahl-Nassanschlussverbindung ermöglicht eine korrosionsbeständige Feldverlegung.
Die Temperaturspezifikationen der Kabeltrommel lauten:
• Betrieb: 0 °C bis 50 °C
• Lagerung: –20 °C bis 85 °C
• Maximale Arbeitslänge: 300 Meter
• Trommelkonfigurationen: manuell oder vollmotorisiert
• Integrierte Bedienerschnittstelle

Der Rahmen umfasst eine aus maschinell bearbeitetem Metall gefertigte Steuereinheit der Schutzart IP67 mit einem 5,6-Zoll-LCD-Display mit hoher Helligkeit. Über die integrierte Tastatur kann der Bediener das Inspektionsfahrzeug steuern und Text in das Inspektionsprotokoll eintragen.
Der Bildschirm-Entfernungszähler erfasst die zurückgelegte Inspektionsstrecke, während die Daten des Neigungsmessers und des Drucksensors dem Bediener zusätzliche Informationen über die Position des Inspektionsfahrzeugs und den Systemzustand liefern.

Die Steuereinheit zeichnet MPEG-4-Videos und JPEG-Bilder mit einer Auflösung von 640 × 480 auf eine SD-Karte auf. PAL- und NTSC-Videos werden automatisch erkannt. Optional ist eine WLAN-Verbindung verfügbar, und das System ist mit der Kanalinspektionssoftware WinCan kompatibel.

Zu den elektrischen Spezifikationen gehören ein Betriebsbereich von 10,8 bis 14,6 Volt Gleichstrom, eine Leistungsaufnahme von 12 Watt und ein Lithium-Ionen-Akku mit einer Nennkapazität von über 96 Wattstunden.

Der Rahmen ist für den Einsatz des TROGLOTREK in kommunalen Abwasserkanälen, Regenwasserleitungen, Durchlässen und industriellen Entwässerungsnetzen konzipiert, wo sowohl die Inspektionsreichweite als auch die Tragbarkeit bei der Auswahl der Ausrüstung eine wichtige Rolle spielen.

Vor der Auswahl einer Konfiguration empfiehlt Fiberscope, drei technische Details zu prüfen: die maximale Inspektionsreichweite, die voraussichtliche Häufigkeit des Kabelrückzugs sowie das erforderliche Format der Inspektionsprotokolle. Produktdetails, Medienmaterial und Anwendungsunterstützung für den neuen TROGLOTREK-Kabeltrommelrahmen finden Sie unter Fiberscope.net. Wenn Sie Fragen haben oder ein Angebot anfordern möchten, rufen Sie uns bitte unter 1-877-613-2210 an.
