Schnelle, wiederholbare pneumatische Ortungsgeräte

{{{sourceTextContent.subTitle}}}

Ein Nullpunktspannsystem, das die Einrichtungs- und Umrüstzeit verkürzt

{{{sourceTextContent.description}}}

Fixtureworks® (Fraser, MI), ein führender nordamerikanischer Hersteller und Lieferant von Spannvorrichtungen, Vorrichtungszubehör, Werkzeugmaschinenkomponenten sowie Rollen und Puffern, bietet zwei pneumatische Spannvorrichtungen AMWF-W und AMWF-L an, die sich für eine Vielzahl von Werkzeug-, Vorrichtungs- und Montagevorgängen eignen und gleichzeitig die Einrichtzeit beim Maschinenwechsel verkürzen. Beide Versionen sind Nullpunktsysteme, die ein schnelles und präzises Spannen ermöglichen.

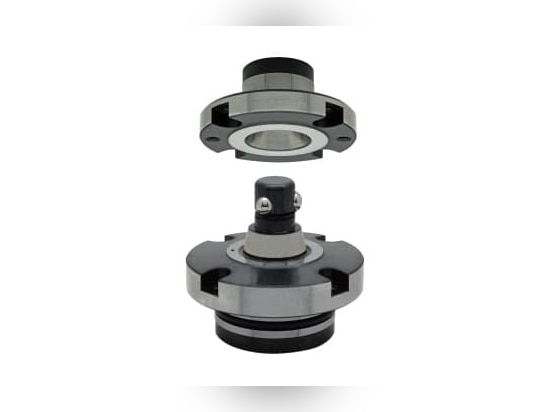

Die hochbelastbaren pneumatischen AMWF-W-Klemmhalter mit bis zu 6300 N Klemmkraft und hoher Präzision sind mit geraden oder konischen Pneumatikstiften ausgestattet und werden mit Aufnahmen für den schnellen Wechsel von Vorrichtungen oder Werkzeugen mit einer Wiederholgenauigkeit von 0,003 mm (3 Mikrometer) kombiniert. Durch die Luftunterstützung entfällt die Einrichtungszeit beim häufigen Wechsel von Vorrichtungen, Platten und Werkzeugen an Automatisierungsmaschinen. Die flexiblen Positionierer sind in Durchmessern von 70 bis 85 mm erhältlich.

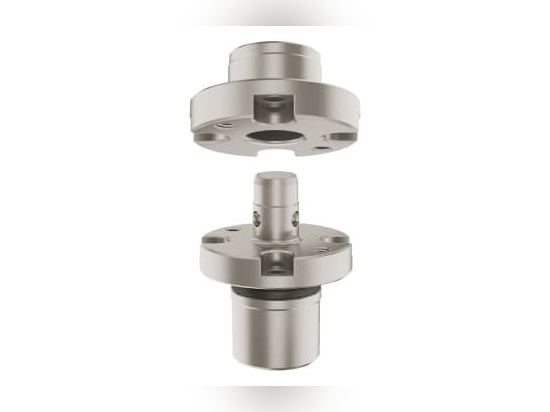

Die pneumatischen Flex-Locatoren AMWF-W mit Kugelverriegelung werden in Verbindung mit den Flex-Locator-Aufnahmen (Empfängern) der Serie AMWF-BU zum Fixieren und Befestigen bei einer Vielzahl von Vorgängen verwendet. Die Buchse/Aufnahme, entweder konisch, gerade oder diamantförmig, wird zentriert und geklemmt, wenn die drei Kugeln herausgedrückt werden, um eine hohe Wiederholgenauigkeit zu erreichen. Bei Druckbeaufschlagung ziehen sich die Kugeln in den Stift zurück, so dass der Stift aus der Aufnahme gelöst werden kann. Die Wiederholgenauigkeit der Positionierung beträgt 0,003 mm und ist in Durchmessern von 60 bis 75 mm erhältlich.

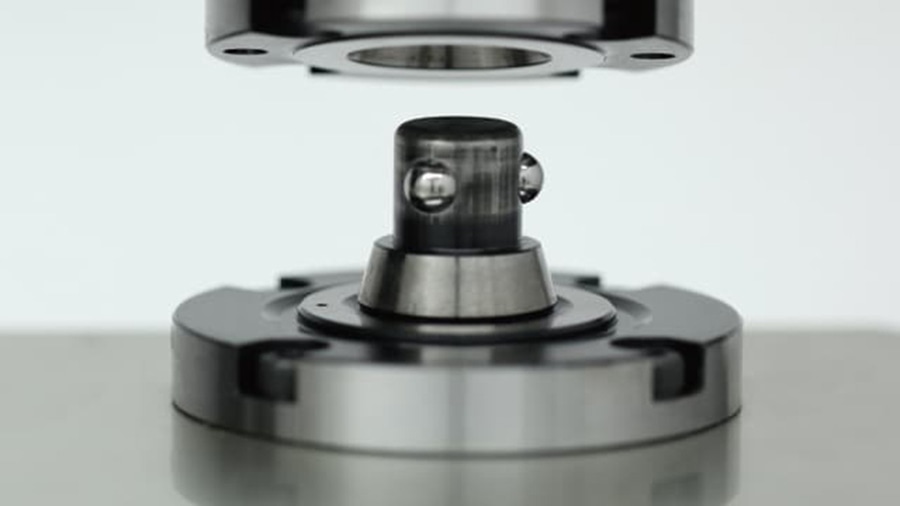

Die kugelsperrenden, pneumatischen, flexiblen AMWF-L Fixierstifte haben eine kompakte Größe und werden für leichtere Anwendungen mit einer Klemmkraft von bis zu 350 N verwendet. Diese Stifte werden auch zum Fixieren und Befestigen bei einer Vielzahl von Werkzeug-, Vorrichtungs- und Montagevorgängen verwendet, vor allem wenn die Platten horizontal montiert sind. Die Buchse wird zentriert und geklemmt, wenn die drei Kugeln herausgedrückt werden, um eine hohe Wiederholgenauigkeit von 0,01 mm (10 Mikrometer) zu erreichen. Diese flexiblen Positionierer sind in Durchmessern von 40-61 mm erhältlich.

Die AMWF-BU-Flex-Locator-Aufnahmen (Empfänger) werden auch mit den pneumatischen Flex-Locator-Stiften der AMWF-L-Serie mit Kugelverriegelung zum Fixieren und Befestigen in einer Vielzahl von Werkzeugen, Vorrichtungen und Montagevorgängen verwendet. Bei Druckbeaufschlagung ziehen sich die Kugeln in den Bolzen zurück, so dass der Bolzen aus der Aufnahme gelöst werden kann. Durchmesser von 36-44 mm.
