Wie funktioniert eine 3-Achsen-CNC-Maschine?

3-Achsen-Linear-Bewegungs-System-CNC-Fräsmaschine

Eine 3-Achsen-CNC-Maschine (Computer Numerical Control) arbeitet, indem sie ein Schneidwerkzeug oder Werkstück entlang dreier Hauptachsen bewegt: X, Y und Z. Die X-Achse steuert die horizontale Bewegung von links nach rechts, die Y-Achse die horizontale Bewegung von vorn nach hinten und die Z-Achse die vertikale Bewegung nach oben und unten. Diese Maschinen werden über einen G-Code programmiert, der präzise Bewegungen und Abläufe vorgibt. Eine Steuerung interpretiert diese Anweisungen und aktiviert die Motoren und Antriebe für jede Achse, um das Werkzeug oder Werkstück mit hoher Präzision zu positionieren. Diese koordinierte Bewegung entlang der drei Achsen ermöglicht es der Maschine, komplexe Schneide-, Bohr- und Fräsarbeiten auszuführen und detaillierte und genaue Bauteile herzustellen.

Die Grundlagen des 3-Achsen-CNC-Fräsens

das 3-Achsen-CNC-Fräsen ist ein Bearbeitungsprozess, bei dem ein Schneidwerkzeug oder ein Werkstück mit Hilfe der numerischen Computersteuerung entlang der drei Hauptachsen manipuliert wird: X, Y und Z. Dies ermöglicht die Herstellung detaillierter und komplizierter Komponenten in verschiedenen Branchen.

1.Bewegung des Werkstücks

Die X-Achse steuert die horizontale Bewegung von links nach rechts.

Die Y-Achse steuert die horizontale Bewegung von vorne nach hinten.

Die Z-Achse steuert die vertikale Bewegung nach oben und unten.

2.Werkzeugweg und G-Code-Programmierung

Der G-Code ist die Sprache, die zur Steuerung der CNC-Maschine verwendet wird und in der jede Bewegung und jeder Vorgang detailliert beschrieben wird.

Die Werkzeugwege müssen für jede spezifische Aufgabe genau programmiert werden, um das gewünschte Ergebnis zu erzielen, egal ob es sich um Schneiden, Bohren oder Fräsen handelt.

3.Technische Parameter

Schnittgeschwindigkeit: Die Schnittgeschwindigkeit wird in der Regel in Fuß pro Minute (SFM) oder Metern pro Minute (m/min) gemessen und muss je nach Materialtyp und Werkzeugdurchmesser optimiert werden.

Vorschubgeschwindigkeit: Gemessen in Zoll pro Minute (IPM) oder Millimeter pro Minute (mm/min) gibt die Vorschubgeschwindigkeit an, wie schnell sich das Werkzeug oder Werkstück bewegt. Das Gleichgewicht zwischen Geschwindigkeit und Präzision ist entscheidend.

Spindeldrehzahl: Die Spindeldrehzahl wird in Umdrehungen pro Minute (U/min) angegeben und muss je nach Material und gewünschter Bearbeitungsqualität angepasst werden.

4.Materialabtragsrate (MRR)

Die MRR ist ein wichtiger Leistungsindikator, der durch Multiplikation von Vorschub, Schnitttiefe und Schnittbreite berechnet wird. Sie bestimmt die Effizienz des Fräsprozesses.

Durch die Kenntnis und Nutzung dieser Parameter können die Bediener die Fähigkeiten einer 3-Achsen-CNC-Maschine maximieren und auf effiziente Weise hochpräzise und hochwertige Ergebnisse erzielen.

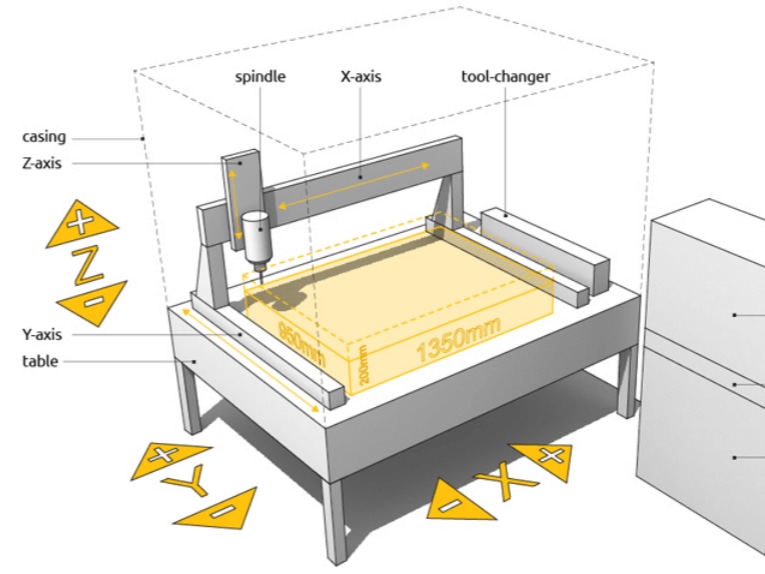

Werkstückbewegung entlang der drei Achsen

Wenn man sich mit der Bewegung des Werkstücks entlang der drei Achsen befasst, ist es wichtig, die Rolle jeder Achse in einer typischen 3-Achsen-CNC-Maschine zu verstehen. Meine Recherchen auf den wichtigsten Websites haben ergeben, dass:

Bewegung der X-Achse: Diese Achse sorgt für die horizontale Bewegung des Werkstücks von links nach rechts. Sie ist wichtig, um verschiedene Bereiche des Materials linear zu erreichen.

Y-Achse-Bewegung: Die Y-Achse steht für die horizontale Bewegung von vorne nach hinten. Dies hilft bei der Erzeugung von Tiefe und Breite im Bearbeitungsprozess.

Z-Achsen-Bewegung: Mit der Z-Achse wird die vertikale Bewegung verwaltet und das Werkzeug kann sich nach oben und unten bewegen. Sie ist unerlässlich, um Schnitte in verschiedenen Tiefen durchzuführen und Operationen wie Bohren und Fräsen auszuführen.

Diese koordinierten Bewegungen entlang der X-, Y- und Z-Achse ermöglichen Präzisionsbearbeitung und Vielseitigkeit bei der Herstellung komplexer Formen und Details in Materialien.
