Wie kann eine 5-Achsen-CNC-Maschine die Bearbeitung verbessern?

{{{sourceTextContent.subTitle}}}

Nachrichten aus der Industrie

{{{sourceTextContent.description}}}

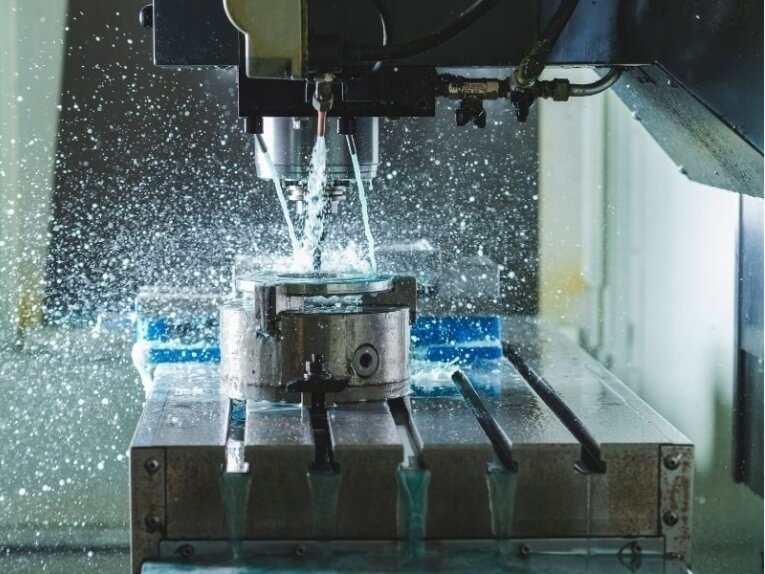

Eine 5-Achsen-CNC-Maschine verbessert die Bearbeitung, indem sie die gleichzeitige Bewegung von Werkzeugen oder Teilen in fünf verschiedenen Achsen ermöglicht. Diese Fähigkeit erhöht die Flexibilität, Präzision und Effizienz bei der Herstellung komplexer und detaillierter Teile erheblich. Nachfolgend werden die wichtigsten Aspekte der 5-Achsen-CNC-Bearbeitung aufgeführt, die den Prozess verbessern:

Höhere Präzision und Genauigkeit:
Durch die 5-Achsen-Bearbeitung entfällt die Notwendigkeit, das Werkstück manuell neu zu positionieren, wodurch das Fehlerrisiko verringert und eine höhere Konsistenz bei komplexen Geometrien gewährleistet wird.
Dies führt zu engeren Toleranzen, typischerweise innerhalb von ±0,001 Zoll (±0,025 mm), was für hochpräzise Komponenten unerlässlich ist.
Geringere Einrichtungszeit und Komplexität:
Mit der Fähigkeit, komplexe Formen in einer einzigen Aufspannung zu bearbeiten, minimieren 5-Achsen-Maschinen die Einrichtungszeit und reduzieren den Bedarf an mehreren Vorrichtungen und Halterungen.
Dadurch wird der Produktionsprozess rationalisiert und die Produktivität gesteigert.
Verbesserte Oberflächengüte:
Die kontinuierliche Bewegung entlang mehrerer Achsen sorgt für weniger Unterbrechungen und erzeugt eine hervorragende Oberflächenqualität mit einer durchschnittlichen Rauheit (Ra) von nur 0,4 Mikrometern.
Diese Qualität ist besonders vorteilhaft für die Luft- und Raumfahrt und die Medizintechnik, wo Oberflächenintegrität entscheidend ist.
Komplexe Geometrien und Hinterschneidungen:
Die Fünf-Achsen-Bearbeitung kann Hinterschneidungen und komplizierte Geometrien problemlos bewältigen, die mit weniger Achsen nur schwer oder gar nicht zu erreichen sind.
Dies ist ein großer Vorteil bei der Herstellung von Teilen mit komplexen Kurven und inneren Merkmalen, wie z. B. Turbinenschaufeln und Formkomponenten.
Kürzere Vorlaufzeiten:
Die fortschrittlichen Fähigkeiten von 5-Achsen-CNC-Maschinen führen zu schnelleren Fertigungszyklen und kürzeren Vorlaufzeiten, was eine schnellere Bearbeitung von Produkten mit hoher Nachfrage ermöglicht.
Technische Parameter:
Genauigkeit: Normalerweise innerhalb von ±0,001 Zoll (±0,025 mm).
Geschwindigkeit: Spindeldrehzahlen bis zu 20.000 U/min oder höher, je nach Maschinenspezifikation.
Oberflächengüte: Erzielung einer durchschnittlichen Oberflächenrauheit (Ra) von nur 0,4 Mikrometern.
Die Fähigkeit der 5-Achsen-CNC-Maschine, sich auf fünf verschiedenen Bahnen zu bewegen, ohne dass eine manuelle Neupositionierung erforderlich ist, stellt einen bedeutenden Fortschritt gegenüber der 4-Achsen-Bearbeitung dar und bietet außergewöhnliche Bearbeitungsmöglichkeiten für komplexe und hochpräzise Teile.

1. Einführung in die Rundachsen
Die Drehachsen in einer 5-Achsen-CNC-Maschine werden als A- und B- (oder C-) Achsen bezeichnet. Diese Achsen ermöglichen Rotationsbewegungen um die linearen X-, Y- und Z-Achsen und ermöglichen so ausgeklügelte Teileausrichtungen während der Bearbeitung.

A-Achse (Rotationsbewegung um die X-Achse): Ermöglicht das Kippen des Werkstücks oder die Rotationsbewegung des Spindelkopfs und erhöht die Flexibilität beim Zugriff auf verschiedene Teilemerkmale und -geometrien.
B-Achse (Rotationsbewegung um die Y-Achse) oder C-Achse (Rotationsbewegung um die Z-Achse): Die B-Achse kippt das Werkstück um die Y-Achse, während die C-Achse das Teil um die Z-Achse rotiert. Diese Drehungen sind entscheidend für die Herstellung komplexer Formen und innerer Merkmale, wie z. B. schräge Löcher oder komplizierte Schnitte, mit hoher Präzision. Das Verständnis dieser Drehachsen ist entscheidend, um das volle Potenzial der 5-Achsen-CNC-Bearbeitung auszuschöpfen und die Herstellung komplizierter und hochpräziser Teile in einer einzigen Aufspannung zu ermöglichen.
2. Höhere Präzision mit 5-Achsen-CNC-Fräsen
Die Verbesserung der Präzision beim 5-Achsen-CNC-Fräsen setzt das Verständnis mehrerer kritischer Faktoren voraus, die die Bearbeitungsgenauigkeit beeinflussen. Erstens ermöglicht die gleichzeitige Bewegung aller fünf Achsen einen engeren und mehrfachen Oberflächenkontakt, wodurch Vibrationen reduziert werden und eine hochwertigere Oberflächengüte erzielt wird. Zweitens ist die fortschrittliche Software, die in 5-Achsen-CNC-Maschinen eingesetzt wird, in der Lage, ausgeklügelte Werkzeugwegberechnungen vorzunehmen und Werkzeugauslenkungen und Positionierungsfehler automatisch zu kompensieren. Und schließlich verbessert die Integration von Feedback-Systemen wie Renishaw-Tastern und Laserkalibrierung die Fähigkeit der Maschine, enge Toleranzen einzuhalten. Durch die Integration dieser Elemente erreicht das 5-Achsen-CNC-Fräsen eine unvergleichliche Präzision und Effizienz im Fertigungsprozess.

3. Fertigung komplexer Teile auf 5-Achsen-CNC-Maschinen
Die Herstellung komplexer Teile mit 5-Achsen-CNC-Maschinen umfasst mehrere komplizierte Prozesse, die die Fähigkeiten der Maschine voll ausschöpfen. Aus meinen Recherchen auf den wichtigsten Websites wie Autodesk, Modern Machine Shop und CNC Cookbook ergeben sich die folgenden wichtigen Erkenntnisse:

Gleichzeitige Bewegung von Achsen: Einer der Hauptvorteile ist die Möglichkeit, das Werkstück gleichzeitig entlang mehrerer Achsen zu bewegen. Diese Fähigkeit stellt sicher, dass komplexe Geometrien, wie z. B. Turbinenschaufeln oder Laufräder, in einer einzigen Aufspannung gefertigt werden können. Die dynamische Bewegung verringert die Notwendigkeit einer häufigen Neupositionierung, was sowohl die Einrichtungszeit als auch das Fehlerpotenzial reduziert.
Fortschrittliche Werkzeugweg-Strategien: Durch den Einsatz modernster CAM-Software werden die Werkzeugwegstrategien präzise berechnet, um den Schneidprozess zu optimieren. Techniken wie Spanen, mehrachsiges Konturfräsen und 3D-Flächenfräsen werden eingesetzt, um den Werkzeugverschleiß zu reduzieren und hervorragende Oberflächengüten zu erzielen.
Hochpräzise Feedback-Systeme: Die Sicherstellung der Genauigkeit bei der Teilefertigung erfordert die Integration von hochpräzisen Rückführmechanismen. Systeme wie Messtaster von Renishaw und Laserkalibrierungsgeräte bieten Echtzeitanpassungen für Werkzeugablenkungs- und Positionierungsfehler und halten enge Toleranzen ein. Typische Toleranzen, die mit diesen Systemen erreicht werden, können bis zu ±5 Mikrometer (±0,0002 Zoll) betragen.
Thermische Kompensation: Thermisches Wachstum sowohl im Werkzeug als auch im Werkstück kann zu Ungenauigkeiten führen. 5-Achsen-CNC-Maschinen sind häufig mit Algorithmen zur thermischen Kompensation ausgestattet, die die Maschinenparameter in Echtzeit anpassen und so auch bei längeren Bearbeitungsläufen eine gleichbleibende Präzision gewährleisten.
Durch den Einsatz dieser fortschrittlichen Funktionen zeichnen sich 5-Achsen-CNC-Maschinen bei der Herstellung komplexer Teile mit außergewöhnlicher Genauigkeit und Effizienz aus und erfüllen die hohen Anforderungen von Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und der Medizintechnik.
