Was sind die verschiedenen Arten von Linearantriebssystemen?
{{{sourceTextContent.subTitle}}}
Welche Art von Antrag sollten Sie wählen?
{{{sourceTextContent.description}}}
In der klassischen Physik werden vier Grundtypen von Bewegungen definiert: lineare, rotierende, hin- und hergehende und oszillierende. Wenn diese auf mechanische Geräte angewendet werden, wandelt dieses natürliche physikalische Verhalten Bewegung in Kraft um. Diese Kraft oder Leistung wird dann genutzt, um eine Form der Ausgangsbewegung zu erzeugen, die die Geräte oder Maschinen antreibt. In der industriellen Automatisierung verwenden wir eine Vielzahl von Geräten, die diese verschiedenen Arten von Bewegungssystemen nutzen, in der Regel entweder rotierend oder linear, manchmal aber auch eine Kombination aus beiden.
Lineare Bewegung
Die lineare Bewegung ist die einfachste und grundlegendste Form der Bewegung, die durch die Veränderung der Position in einer einzigen Richtung gekennzeichnet ist. Stellen Sie sich eine Person vor, die in einer geraden Linie geht, schwimmt oder läuft, oder ein mechanisches Objekt wie ein Fahrzeug, das auf einer geraden Bahn fährt. Ein lineares Bewegungssystem basiert auf einer Art von Mechanismus, der eine Last entlang einer einzigen Achse bewegt. In der Pneumatik werden Lasten durch Geräte wie Linearmotoren, Schlitten oder Aktuatoren oder Kugelumlaufspindeln in einer geraden Linie bewegt. Diese Art von Bewegungssystem ist am häufigsten in Anwendungen wie Materialhandhabung, CNC-Bearbeitung, Verpackung, Palettierung und Robotik zu finden.

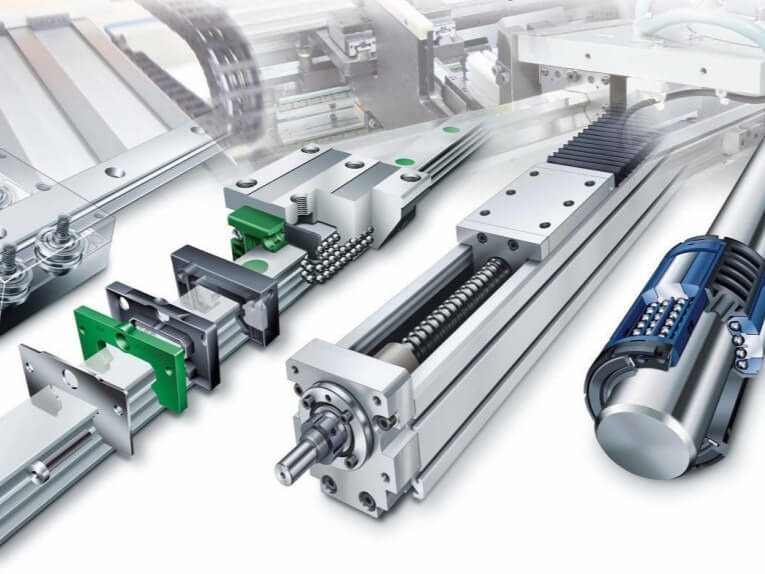

Arten von Linearantrieben
Es gibt verschiedene Antriebstechnologien für die lineare Bewegung, die jeweils ihre eigenen Vorteile haben
1. Linearmotoren erzeugen eine direkte lineare Bewegung. Sie können schnell auf hohe Geschwindigkeiten beschleunigen und benötigen keine mechanische Umwandlung. Sie sind sehr gut für Pick-and-Place-Anwendungen geeignet.
2. Linearführungen wie z. B. Rollen- oder Schienenführungen sorgen für reibungsarme, gleichmäßige lineare Bewegungen. Sie werden häufig in der Automatisierung und in Werkzeugmaschinen eingesetzt, um schwere Lasten zu tragen.
3. Kugelgewindetriebe wandeln Drehbewegungen in lineare Bewegungen um. Sie sind äußerst präzise und effizient und werden häufig in der Robotik und in Anwendungen wie CNC-Maschinen eingesetzt.
4. Zahnstangensysteme bieten eine hohe Kraftkapazität und lange Verfahrwege. Sie verwenden Zahnräder, um Drehbewegungen in lineare Bewegungen umzuwandeln. Diese Art von Antrieb findet man in Portalsystemen und großen Maschinen.
Drehende Bewegung
Die grundlegendste Form der Drehbewegung ist das Rad, bei dem sich etwas in beide Richtungen um eine zentrale Achse oder einen Drehpunkt dreht oder rotiert. Die Bewegung kann sich selbst erzeugen, wie bei einem Tornado oder der Erdrotation, aber in Automatisierungssystemen wird sie durch Rotationsaktuatoren, getriebegetriebene Systeme oder Drehtische erzeugt.
Ein Drehantrieb erzeugt Energie in einem Radius, der ein Teilwinkel eines Kreises oder eine vollständige, kontinuierliche Umdrehung sein kann. Zu den Anwendungen, bei denen Drehbewegungssysteme zum Einsatz kommen, gehören Turbinen zur Erzeugung von Energie aus Wind, Wasser oder Dampf, Werkzeugmaschinenspindeln, Bohr- oder Schleifwerkzeuge, Robotergelenke und Rundtische.
Arten von Drehantrieben
Drehantriebe werden nach ihrer Kraft- oder Energiequelle eingeteilt, z. B. manuell, elektrisch oder flüssigkeitsbasiert (entweder hydraulisch oder pneumatisch).
1. Manuelle Antriebe erzeugen eine Drehbewegung mit einem Getriebesystem, in der Regel ein handbetriebenes Rad, das die Rotationsenergie über das Getriebe auf das Betätigungselement überträgt. Das mechanische Drehmoment verringert den Kraftaufwand, der erforderlich ist, um eine große Last zu bewegen.
2. Elektrische Drehantriebe arbeiten in der Regel mit einem Motor, der ein Getriebesystem steuert. Sie sind in der Regel reversibel und können Winkeldrehungen oder Schwingungen erzeugen. Ein elektrischer Regler regelt den Eingangsstrom zum Motor, so dass er Beschleunigung und Geschwindigkeit variieren kann.
3. Fluidbasierte Drehantriebe verwenden Druckluft oder Flüssigkeit zur Erzeugung von Bewegung. Dazu gibt es viele Möglichkeiten, z. B. Zahnstangengetriebe, Druck auf ein Flügelrad oder eine Membran oder ein Kolben- und Drehkupplungssystem, das so genannte Scotch-Yoke.
Kombinierte Bewegungssysteme
Bei komplexeren Aufgaben wird ein System aus einer Kombination von Bewegungsarten geschaffen, meist linear und rotierend. Sie finden sich in Anwendungen wie Pick-and-Place-Operationen und in der Robotik, wo sie für verschiedene Arten von Robotern und einige Roboterarme verwendet werden. Technologische Fortschritte gibt es auch bei Lösungen für die mehrachsige Bewegungssteuerung und die komplexe elektronische Programmierung.
Kombinierte Bewegungsantriebe
Um präzise Bewegungen mit kombinierten Antrieben zu erreichen, werden hauptsächlich Getriebe, Riemenantriebe und Gewindespindeln eingesetzt. Jede Lösung hat ihre eigenen Stärken und Schwächen, einschließlich Wiederholbarkeit, Positioniergeschwindigkeit, Präzision und Kosten.
1. Zahnräder sind mechanische Vorrichtungen, die ein Drehmoment durch eine Verbindung von Zähnen übertragen. Die Zähne des Getriebes greifen in die kompatiblen gezahnten Teile eines anderen Getriebes oder Antriebs ein, um eine Drehkraft zu erzeugen. Zahnräder sind in der Regel kreisförmig und haben einen gezahnten Umfang, aber es ist auch möglich, den Innendurchmesser eines Zahnrads mit Zähnen zu versehen. Solche Konstruktionen werden in der Regel in raum- und gewichtskritischen Anwendungen eingesetzt und bieten ein hohes Maß an Drehmoment- und Drehzahlregelung. Zwei oder mehr ineinander greifende Zahnräder können auch hintereinander als Getriebe arbeiten, um eine Drehbewegung zu übertragen, die in der Regel von einem Motor oder einer Maschine angetrieben wird.
2. Riemenantriebe bestehen in der Regel aus einem flexiblen, kreisförmigen Band oder Riemen, das ein Paar von Riemenscheiben verbindet. Sie werden von einem Motor angetrieben, und ihre zyklische Bewegung überträgt die Rotationskraft von einem Ort zum anderen. Sie sind sehr nützlich für Anwendungen, bei denen große Entfernungen zurückgelegt werden müssen, da sie leichter, leiser, billiger und effizienter zu betreiben sind als Zahnräder. Die häufigste Anwendung für Riemenantriebe sind Fördersysteme und Nockenriemen für Motoren.
3. Ähnlich wie Kugelgewindetriebe wandeln Spindeln oder Gewindetriebe die Drehbewegung einer Spindel oder Mutter in eine lineare Bewegung um. Gewindespindeln und -muttern verwenden ein schraubenförmiges Gewinde, um die Bewegung zu übertragen, weshalb sie auch oft als Übersetzungsspindeln bezeichnet werden. Sie sind in einer Vielzahl von Größen und Werten erhältlich, so dass Sie bestimmen können, wie viel Bewegung in einer Umdrehung der Spindel erzeugt wird. Dadurch eignen sie sich entweder für Antriebe, die eine hohe Präzision und Geschwindigkeit erfordern, wie z. B. ein Plattenlesekopf, oder für solche, die eine niedrige Geschwindigkeit und ein hohes Drehmoment erfordern, wie z. B. ein Schraubstock. Gewindespindeln eignen sich auch für Anwendungen, die eine hohe Lastübertragung oder eine genaue Bewegung erfordern, und werden häufig in Hobbymaschinen und in der Robotik eingesetzt.
Welche Art von Antrieb sollten Sie wählen?
Welche Art von Antriebssystem Sie verwenden, hängt weitgehend von Ihrer Anwendung und deren Arbeitsumgebung ab. Wie viel Platz steht Ihnen zur Verfügung, oder welche Strecke müssen Sie zurücklegen? Weitere Faktoren, die Sie berücksichtigen sollten, sind die erforderliche Präzision und Geschwindigkeit sowie die Kraft, die Sie zur Ausführung einer Aufgabe benötigen. Die Wahl zwischen linearen, rotierenden oder kombinierten Bewegungssystemen kann einige komplexe Berechnungen erfordern. Wenn Sie Zweifel haben oder Unterstützung benötigen, zögern Sie nicht, unsere Experten hier bei FUYU Motion zu kontaktieren.
