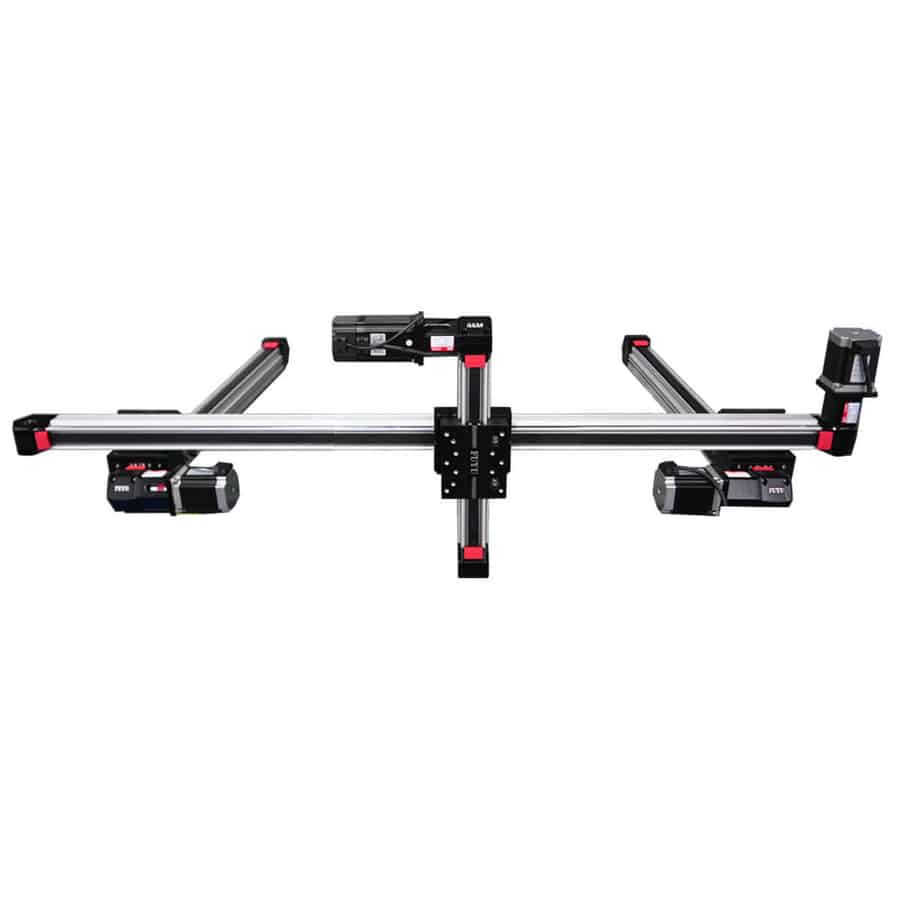

Elektrisches Linear-Portal-Modul FPB45IS-L

{{{sourceTextContent.subTitle}}}

Kundenspezifischer, nicht standardisierter Lineartisch, speziell für die industrielle Automation entwickelt

{{{sourceTextContent.description}}}

Kurzbeschreibung
Kundenspezifischer, nicht standardisierter Lineartisch, der speziell für den 3D-Druck entwickelt wurde und über ein modulares System mit synchronisierter Drei-Achsen-Bewegung verfügt. Der Druckkopf/Laserkopf bewegt sich präzise entlang der Trajektorie des geschnittenen Modells, was eine stabile, vibrationsfreie Bewegung gewährleistet und einen kontinuierlichen, gleichmäßigen und hochpräzisen Druck ermöglicht.

Wichtige Parameter (Zusammenfassung)
Baureihe: FPB45IS-L
Hubbereich: 100mm-3900mm
Positionsgenauigkeit: 0.05mm
Max Geschwindigkeit: 2000mm/s
Maximale Last: 15kg

Allgemeine Systemparameter (Tabelle)
Positionsgenauigkeit (mm): ±0,05
Leitertyp Schraubendurchmesser (mm): 70
Beschleunigungs- und Verzögerungszeit (S): 0.5

400W Servomotor
Horizontal - Belastungen (KG): 2, 4, 6, 8, 10, 12, 14, 15 - Volle Geschwindigkeit (mm/s): 2000 (für die aufgeführten Belastungen)
Vertikal - Belastungen (KG): 2, 4, 6, 8, 10 - Volle Geschwindigkeit (mm/s): 2000, 2000, 2000, 2000, 1500 (jeweils)
Seitlich montiert - Tragfähigkeit (KG): 2, 4, 6, 8, 10 - Volle Geschwindigkeit (mm/s): 2000 (für die aufgeführten Tragfähigkeiten)
Heben - Tragfähigkeiten (KG): 2, 4, 6, 8, 10 - Volle Geschwindigkeit (mm/s): 2000 (für aufgelistete Tragfähigkeiten)

5756 Schrittmotor (4A Strom)
Horizontal - Tragfähigkeiten (KG): 2, 4, 6, 8, 10, 12, 14, 15 - Volle Geschwindigkeit (mm/s): 1000, 1000, 800, 800, 600, 600, 500, 500 (jeweils)
Heben - Tragfähigkeit (KG): 2, 4, 6, 8, 10 - Volle Geschwindigkeit (mm/s): 1000, 800, 800, 600, 400 (jeweils)
Seitlich montiert - Tragfähigkeit (KG): 2, 4, 6, 8, 10 - Volle Geschwindigkeit (mm/s): 1000, 800, 800, 600, 400 (jeweils)
Vertikal - Tragfähigkeit (KG): 1, 2, 3 - Volle Geschwindigkeit (mm/s): 800, 600, 300 (jeweils)

Geräuschpegel: ≤65dB

Produktdetails (Bilder und Diagramme auf der Seite)
Das Produkt enthält mehrere Fotos, Diagramme und Konfigurationsbilder (mechanische Layouts, mehrachsige Baugruppen und Detailbilder von Komponenten).

Technische Daten / Eigenschaften
Modell / Baureihe: FPB45IS-L
Hubbereich: 100 mm - 3900 mm
Positionsgenauigkeit: ±0,05 mm
Maximale Lineargeschwindigkeit: bis zu 2000 mm/s (abhängig von Motor und Last)
Maximale Tragfähigkeit: bis zu 15 kg (anwendungsabhängig)
Motor-Optionen: 400W-Servomotor oder 5756-Schrittmotor (4A)
400W-Servo-Vollgeschwindigkeiten (Beispiele): horizontal/seitlich/hebend bis zu 2000 mm/s; vertikal bis zu 2000 mm/s (10 kg: 1500 mm/s)
5756 Schrittmotor Vollgeschwindigkeiten (Beispiele): horizontal bis zu 1000 mm/s für leichte Lasten bis zu 500 mm/s für schwerere Lasten; vertikal bis zu 800/600/300 mm/s je nach Last
Schneckendurchmesser (Leitertyp): 70 mm
Beschleunigungs-/Verzögerungszeit: 0,5 s
Geräuschpegel: ≤65 dB
