Was ist ein Linearantrieb?

{{{sourceTextContent.subTitle}}}

Der ultimative Leitfaden zur Auswahl von Präzisionsantrieben

{{{sourceTextContent.description}}}

In der Welt der anspruchsvollen Fertigung und wissenschaftlichen Forschung ist Präzision das A und O. Ganz gleich, ob Sie Lichtleiter ausrichten, Laser-Stent-Schneidvorgänge durchführen oder hochauflösende Tomographie anwenden – der Erfolg Ihres Projekts hängt von einer einzigen Komponente ab: dem Lineartisch.

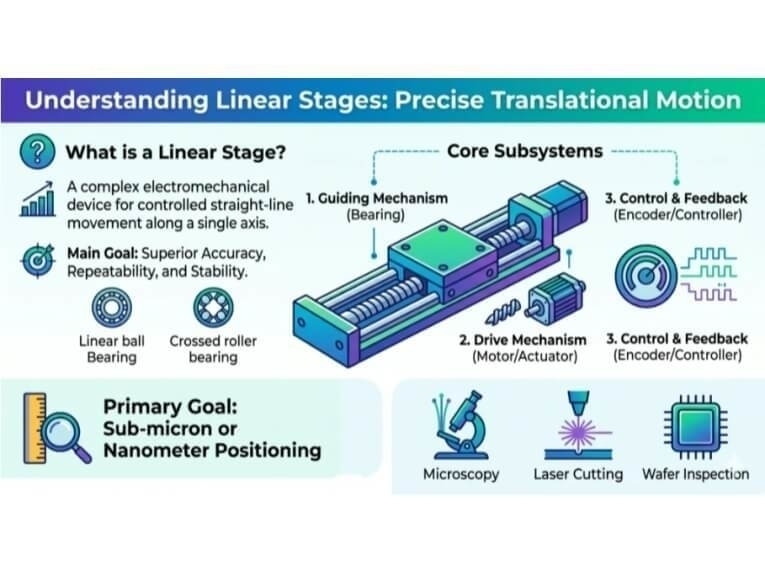

Ein Lineartisch (oft auch als lineares Positioniersystem bezeichnet) ist eine Präzisionspositioniereinrichtung, die für kontrollierte, geradlinige Bewegungen entlang einer einzigen Achse ausgelegt ist. Während das Konzept, ein Objekt geradlinig zu bewegen, einfach klingt, erfordert das Erreichen einer Präzision im Submikrometer- oder Nanometerbereich ein komplexes Zusammenspiel von Maschinenbau und elektronischer Steuerung.

Der Aufbau eines Präzisions-Lineartisches

Um zu verstehen, wie diese Systeme reproduzierbare Ergebnisse liefern, müssen wir uns die vier Kernkomponenten ansehen, aus denen sich eine professionelle Baugruppe zusammensetzt:
Die Basis und der Schlitten: Das strukturelle Fundament, das in der Regel aus hochsteifen Materialien wie spannungsfreiem Aluminium oder Granit gefertigt ist, um Wärmeausdehnung und Vibrationen zu minimieren.
Führungsmechanismen: Diese Lager beschränken die Bewegung auf eine einzige Translationsachse. Zu den gängigen Typen gehören lineare Kugellager, Kreuzrollenlager (ideal für hohe Steifigkeit) und Luftlager für reibungsfreie Bewegung.
Der Antriebsmechanismus: Dies ist der „Motor“ des Tisches. Während manuelle Tische Mikrometerköpfe verwenden (die oft leicht durch einen motorisierten Linearantrieb aufgerüstet werden können), nutzen vollmotorisierte Versionen präzisionsgeschliffene Kugelumlaufspindeln für hohe Schubkräfte oder direktgetriebene Linearmotoren für hohe Geschwindigkeiten und spielfreie Leistung.
Das Rückmeldesystem: Hochpräzise Lineartische sind mit Encodern oder Linearmaßstäben ausgestattet, um Positionsdaten in Echtzeit zu liefern. Dies ermöglicht eine Regelung im geschlossenen Regelkreis, um trotz äußerer Kräfte eine exakte Positionierung aufrechtzuerhalten.

Warum der Wechsel von manuellen zu motorisierten Systemen?

Manuelle Tische eignen sich zwar für statische Laboraufbauten, scheitern jedoch in modernen industriellen Umgebungen aus drei Gründen:
Durchsatz: Motorisierte Tische können komplexe Bewegungsprofile mit Geschwindigkeiten ausführen, die manuelle Einstellungen nicht erreichen können.
Wiederholgenauigkeit: Automatisierte Systeme eliminieren menschliche Fehler und kehren millionenfach an genau dieselbe Koordinate zurück – mit einer Abweichung im Nanometerbereich.

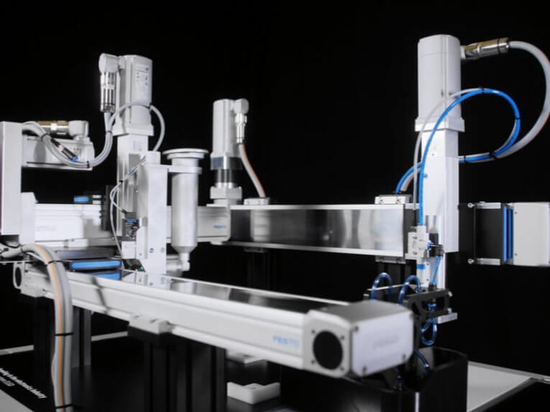

Integration: Motorisierte Systeme lassen sich „in Reihe schalten“ und per Software steuern, was komplexe mehrachsige (XY oder XYZ) Koordinationsabläufe wie bei Roboterarmen ermöglicht.

Auswahl der richtigen Architektur: Ein technischer Vergleich

Bei der Auswahl eines Lineartisches ist nicht nur die Wahl des Lagertyps entscheidend, sondern vor allem die Steuerungsarchitektur. Für Anwendungen, die eine mehrachsige Koordination erfordern, führt diese Möglichkeit, einachsige Systeme nahtlos in Reihe zu schalten, uns ganz natürlich zur nächsten Stufe der planaren Präzision: dem XY-Tisch.

Entscheidende Faktoren für die Präzision von Linearantrieben

Um sicherzustellen, dass Ihr Linearantrieb den Anforderungen Ihrer Anwendung gerecht wird, sollten Sie diese drei Leistungskennzahlen berücksichtigen:
Tragfähigkeit: Berücksichtigen Sie nicht nur das statische Gewicht Ihrer Probe, sondern auch die dynamischen Kräfte bei Hochgeschwindigkeitsbeschleunigung.
Verfahrweg: Systeme reichen von wenigen Millimetern für die Faserausrichtung bis zu mehreren Metern für die Großserienfertigung.
Umgebungsanforderungen: Bei Arbeiten in Reinräumen oder im Vakuum müssen Sie Tische mit speziellen Materialien, Beschichtungen und vakuumverträglichen Schmiermitteln wählen.

Fazit: Optimieren Sie Ihre Bewegungssteuerung
1. Was ist ein Präzisions-Lineartisch?

Ein Lineartisch ist eine hochpräzise Positioniereinrichtung, die für kontrollierte, geradlinige Bewegungen entlang einer einzigen Achse ausgelegt ist. Er ist unverzichtbar für Anwendungen, die eine Präzision im Submikrometer- oder Nanometerbereich erfordern, wie beispielsweise die Laserbearbeitung, die Mikroskopie und die Halbleiterfertigung.
2. Was sind die Hauptkomponenten eines Lineartisches?

Ein professionelles Linearstativ besteht aus vier Kernkomponenten: einer starren Basis und einem Schlitten (oft aus Aluminium oder Granit), einem Führungsmechanismus (wie Kreuzrollen- oder Luftlagern), einem Antriebsmechanismus (wie Präzisionskugelumlaufspindeln oder Linearmotoren) und einem Rückmeldesystem (Encoder oder Linearmessskalen).
3. Warum werden motorisierte Lineartische gegenüber manuellen bevorzugt?

Motorisierte Lineartische sind für moderne industrielle Umgebungen unverzichtbar, da sie einen deutlich höheren Durchsatz, eine Wiederholgenauigkeit im Nanometerbereich durch die Vermeidung menschlicher Fehler sowie eine nahtlose Software-Integration für komplexe mehrachsige Automatisierung bieten.
4. Welche Architektur von Lineartischen eignet sich am besten für raue Umgebungen?

Wenn Ihre Anwendung Reinräume, Vakuumumgebungen oder hohe Temperaturen umfasst, ist ein Lineartisch mit einer separaten, externen Steuerung die beste Wahl. Bei dieser Konfiguration bleibt die empfindliche Steuerelektronik sicher außerhalb der eingeschränkten oder rauen Umgebung.
5. Welche Faktoren sollte ich berücksichtigen, um die Präzision eines Lineartisches sicherzustellen?

Um eine optimale Leistung zu gewährleisten, sollten Sie den erforderlichen Verfahrbereich, die Umgebungsanforderungen (z. B. vakuumverträgliche Schmierstoffe) und die Tragfähigkeit berücksichtigen – wobei sowohl das statische Gewicht der Nutzlast als auch die bei Hochgeschwindigkeitsbeschleunigungen entstehenden dynamischen Kräfte zu berücksichtigen sind.
