Kalibrierung des Gewichtsverlust-Reglers GMC-X3

{{{sourceTextContent.subTitle}}}

Sehen Sie sich das Video mit der Kalibrierungsanleitung für den Gewichtsverlustregler GMC-X3 an.

{{{sourceTextContent.description}}}

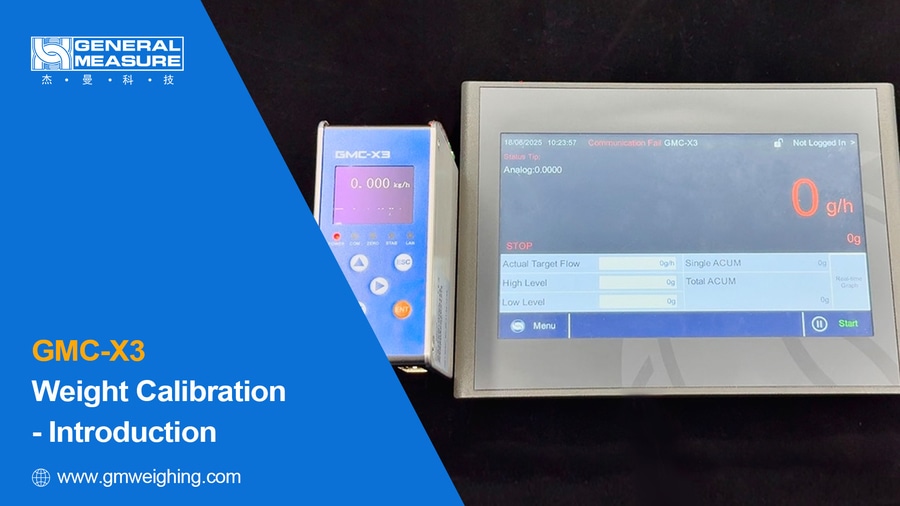

Willkommen auf dem Kanal von General Measure. Heute erklären wir Ihnen die Gewichtskalibrierung des Gewichtsverlust-Controllers GMC-X3, die am Gerät oder an einem angeschlossenen HMI durchgeführt werden kann! In diesem Video wird erklärt, wie Sie das Gewicht des GMC-X3 über das HMI kalibrieren können.

Die Gewichtskalibrierung des GMC-X3 umfasst die Nullkalibrierung und die Verstärkungskalibrierung; dabei werden Parameter wie Einheit, Dezimalpunkt, Division und Kapazität eingestellt. Während des Kalibrierungsprozesses ist es wichtig, die Steuerung in einem stabilen Zustand zu halten und die Überprüfung durchzuführen.

Stellen Sie zunächst die Kalibrierungsparameter ein.

Kalibrierungsparameter:

Klicken Sie in der Hauptschnittstelle auf die Menütaste, um die Menüschnittstelle aufzurufen, klicken Sie auf Gewichtskalibrierung, und die entsprechenden Kalibrierungsparameter werden angezeigt.

Schritt 1: Einstellungen der Gewichtseinheit

Klicken Sie auf die Schaltfläche Unit (Einheit) auf der rechten Seite von Weight Unit (Gewichtseinheit), woraufhin sich ein Auswahlfenster öffnet. Es gibt drei Optionen für Einheiten: g, kg und t. Wählen Sie die Einheit entsprechend Ihrer Anwendung.

Schritt 2: Dezimalpunkt-Einstellungen

Klicken Sie auf die Schaltfläche Dezimalpunkt, woraufhin sich ein Auswahlfenster öffnet. Es gibt fünf Optionen für Dezimalpunkte: 0, 0.0, 0.00, 0.000, 0.0000. Je mehr Dezimalstellen Sie auswählen, desto genauer sind die Messergebnisse. Mehrere Dezimalstellen können jedoch zu Messfehlern führen. Die Einstellung muss entsprechend dem Wägebereich erfolgen (Tipps: normalerweise 0,000 für 25 kg und 0,00 für über 100 kg).

Schritt 3: Einstellen der Division

Die Teilung ist der kleinste Einheitswert, den das Gerät innerhalb des Wägebereichs anzeigen oder ausgeben kann. Je kleiner der Wert ist, desto höher ist die Auflösung des Geräts.

Klicken Sie auf die Schaltfläche Divisionswert neben Division. Es gibt sechs Optionen für Teilungswerte: 1d, 2d, 5d, 10d, 20d, 50d.

Schritt 4: Kapazitätseinstellungen

Um die Kapazität einzustellen, müssen Sie die für die Kalibrierung verwendeten Gewichte bestätigen. In der Regel handelt es sich dabei um 80 % der maximalen Gewichte des Wiegesystems. Wenn Sie nicht über das genaue Gewicht verfügen, können Sie Gewichte wählen, die so nahe wie möglich an der Kapazität der Waage liegen. Der Kapazitätswert sollte größer sein als das zu messende Höchstgewicht. Und die Kapazität wirkt sich auf den Teilungswert aus.

Kalibrierungsprozess

Nach der Einstellung der Kalibrierungsparameter wird die Kalibrierungsdemonstration gestartet.

Stellen Sie sicher, dass die Waage frei von externen Störungen ist, um eine Beeinträchtigung der Wägegenauigkeit zu vermeiden.

1. Null-Kalibrierung

Löschen Sie auf der Oberfläche der Gewichtskalibrierung die aktuelle Waage, warten Sie, bis sich die Millivoltanzeige stabilisiert hat, und klicken Sie auf die Schaltfläche "Kalibrierung Null", um die Nullkalibrierung abzuschließen.

Wenn die Nullkalibrierung erfolgreich war, erscheint die Meldung "Calibration Zero Succeed" (Nullkalibrierung erfolgreich), und der Summer ertönt einige Male.

2. Verstärkungs-Kalibrierung

Nachdem die Nullkalibrierung abgeschlossen ist, legen Sie ein Gewicht auf eine leere Waage, warten Sie, bis die Stabilitätsanzeige aufleuchtet, klicken Sie auf das Gewichtseingabefeld und geben Sie die Gewichtszahl ein. Klicken Sie auf die Schaltfläche "Calibration Gain", um die Gewichtskalibrierung abzuschließen.

Wenn die Verstärkungskalibrierung erfolgreich war, erscheint die Meldung "Calibration Gain Succeed" (Kalibrierung der Verstärkung erfolgreich), und der Summer ertönt einige Male.

3. Überprüfung der Kalibrierung

Gehen Sie zurück zur Hauptschnittstelle, um das Gewicht zu überprüfen. Legen Sie das Gewicht ein, wenn der Controller die korrekten Gewichte anzeigt. Das bedeutet, dass die Gewichtskalibrierung erfolgreich war.

Das ist alles zum Kalibrierungsprozess. Wenn Sie mehr über dieses Gerät wissen möchten, können Sie sich gerne an General Measure wenden. Im nächsten Video werden wir die Durchflusskalibrierung des GMC-X3 demonstrieren.
