Durchflusskalibrierung für den Gewichtsverlustregler GMC-X3

{{{sourceTextContent.subTitle}}}

Für die Durchflusskalibrierung des GMC-X3 gibt es zwei Methoden, die manuelle und die automatische Kalibrierung.

{{{sourceTextContent.description}}}

Hallo zusammen! Willkommen im Kanal von General Measure. Heute werden wir Ihnen erklären, wie Sie den Durchfluss des Gewichtsverlustreglers GMC-X3 kalibrieren können.

Ein Gewichtsverlustregler ist ein Gerät, das zur genauen Steuerung der Zuführungsrate von Materialien, insbesondere von Schüttgütern, verwendet wird, indem der Gewichtsverlust des Materials im Laufe der Zeit genau gemessen wird.

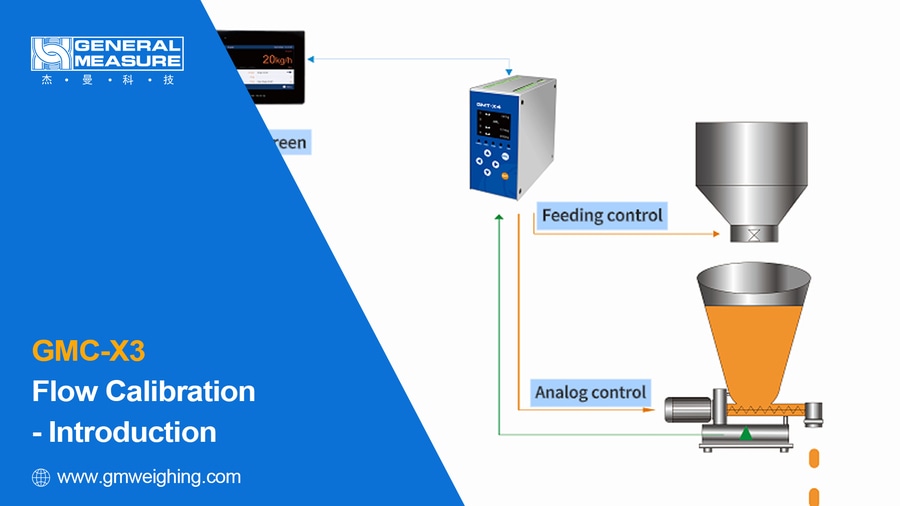

Der GMC-X3 kann direkt bedient oder an ein HMI angeschlossen werden. Hier erklären wir Ihnen, wie Sie die Durchflusskalibrierung auf dem HMI durchführen.

Für die Durchflusskalibrierung des GMC-X3 gibt es zwei Methoden: die manuelle Kalibrierung und die automatische Kalibrierung, bei der die Parametereinstellungen wie Analogwert, Durchflusswert und Kalibrierschalter berücksichtigt werden. Vor der Durchflusskalibrierung muss sichergestellt werden, dass sich ausreichend Material im Silo befindet.

Zunächst stellen wir die Parameter für die Durchflusskalibrierung ein

1. Einstellungen der Materialparameter

Vor der Kalibrierung des Durchflusses müssen wir den unteren und oberen Grenzwert, die Durchflusseinheit und den Dezimalpunkt für den Durchfluss einstellen.

Low-Level-Einstellung

Das Gerät beginnt mit der Fütterung, wenn das Gewicht unter dem Wert für den niedrigen Füllstand liegt.

Der niedrige Füllstand wird normalerweise auf etwa 10 % des vollen Silogewichts eingestellt.

High-Level-Einstellung

Das Gerät stoppt die Fütterung, wenn es einen hohen Füllstand erreicht.

Der hohe Füllstand wird normalerweise auf etwa 80 % des vollen Silogewichts eingestellt. Achten Sie darauf, dass er größer ist als der niedrige Füllstand.

Einstellungen der Durchflusseinheit

Um die Durchflussgenauigkeit zu gewährleisten, sollte die Durchflusseinheit mit der Gewichtseinheit übereinstimmen.

Da wir als Gewichtseinheit kg eingestellt haben, wird hier als Durchflusseinheit kg/h gewählt.

Durchfluss Dezimalpunkt

Um die Genauigkeit des Durchflusses zu gewährleisten, sollte der Dezimalpunkt für den Durchfluss mit dem Dezimalpunkt für das Gewicht übereinstimmen.

Wie bei der Gewichtskalibrierung wählen wir hier drei Dezimalstellen (0,000).

Die obigen Einstellungen gelten für die manuelle Durchflusskalibrierung. Wenn Sie die automatische Durchflusskalibrierung wählen, müssen Sie auch die Verzögerung der automatischen Kalibrierung und die Verzögerung des Kalibrierungsintervalls einstellen.

Auto-Kalibrierung Verzögerung

Die Verzögerung der automatischen Kalibrierung ist die Dauer eines einzelnen analogen Kalibrierungsausgangs während der automatischen Kalibrierung.

Bei der tatsächlichen Durchflusskalibrierung müssen Sie diesen Wert entsprechend der Zeit vom Start bis zur Stabilisierung der Durchflussschwankungen anpassen.

Kalibrierungsintervall Verzögerung

Die Kalibrierungsintervallverzögerung ist die Dauer des Intervalls, in dem der Analogausgang des nächsten Kalibrierungspunkts ausgeführt wird.

Klicken Sie in der automatischen Kalibrierungsschnittstelle auf die Kalibrierungsintervallverzögerung. Stellen Sie hier die Kalibrierintervallverzögerung auf 5 Sekunden ein und klicken Sie auf Bestätigen, um sie zu speichern.

2. Prozess der Durchflusskalibrierung

Nachdem Sie die Materialparameter eingestellt haben, fahren Sie mit der Demonstration der Durchflusskalibrierung fort. Stellen Sie sicher, dass die Waage frei von externen Störungen ist, um die Genauigkeit der Durchflusskalibrierung nicht zu beeinträchtigen.

Die Durchflusskalibrierung kann manuell oder automatisch erfolgen.

Manuelle Kalibrierung

Die manuelle Kalibrierung hat 4 Kalibrierungspunkte.

Die analoge Einstellung des Kalibrierungspunktes ist in der Regel mit dem aktuell gewählten analogen Arbeitstyp verbunden. Wenn zum Beispiel der gewählte Analogausgang 1 4-20mA ist, ist der Kalibrierungsanalogwert gleichmäßig in 4 Segmente unterteilt: 8mA, 12mA, 16mA, 20mA. Stellen Sie in diesem Fall den Analogwert an Punkt 1 auf 8mA ein. Starten Sie dann die Durchflusskalibrierung von Punkt 1. Wenn das Gewicht unter dem Low Level liegt, erscheint eine Eingabeaufforderung auf der Durchflusskalibrierungsschnittstelle. Nach Abschluss der Beschickung wird die Durchflusskalibrierung an Punkt 1 fortgesetzt.

Kehren Sie zur Hauptschnittstelle zurück, um den Durchfluss anzuzeigen. Der Echtzeitdurchfluss wird alle 3 Sekunden im Durchflusswert an Punkt 1 aufgezeichnet. Wenn sich die Durchflussschwankung stabilisiert hat, klicken Sie erneut auf die Kalibrierungsschaltfläche an Punkt 1, um die Kalibrierung abzuschließen.

Wir empfehlen, alle vier Punkte der Kalibrierung durchzuführen, um sicherzustellen, dass der Durchfluss in jedem Intervall gleichmäßig verläuft. Befolgen Sie die obigen Schritte, um die Kalibrierung der anderen drei Punkte abzuschließen.

Wenn Sie die Durchflusskalibrierung nicht zum ersten Mal durchführen, können Sie die Durchflusskalibrierung abschließen, indem Sie die an jedem der vier Punkte aufgezeichneten analogen und entsprechenden Durchflüsse eingeben.

Auto-Kalibrierung

Rufen Sie die Schnittstelle zur Durchflusskalibrierung auf und klicken Sie auf automatische Kalibrierung.

Wenn die Analogwerte auf die vier Kalibrierungspunkte eingestellt sind, wird die automatische Kalibrierung die Analogwerte nacheinander entsprechend den eingestellten Werten ausgeben. Zum Beispiel: Punkt 1 ist auf 8mA eingestellt, Punkt 2 auf 12mA, Punkt 3 und Punkt 4 sind nicht eingestellt, die automatischen Kalibrierungswerte des Geräts werden nur den ersten und zweiten Punkt kalibrieren und dann den Prozess beenden. Wenn das Analogteil nicht eingestellt ist, wird das Kalibrierungsanalogteil automatisch den Kalibrierungspunkten 1 bis 4 entsprechend dem Arbeitstyp des Analogteils zugewiesen.

Klicken Sie auf die Schaltfläche "Auto-Kalibrierung", um den Vorgang zu starten, und kehren Sie dann zur Hauptseite zurück

Prüfen Sie, ob das Gerät in Betrieb ist; √
Prüfen Sie, ob der Status "Durchflusskalibrierung" ist; √
Prüfen Sie, ob der analoge Ausgangswert dem analogen Sollwert von Kalibrierungspunkt 1 entspricht; √
Nachdem die Durchflusskalibrierung abgeschlossen ist, kehrt das Gerät automatisch in den Stoppzustand zurück; √
Kehren Sie zur Schnittstelle für die automatische Kalibrierung zurück, um die dem Kalibrierungspunkt entsprechenden Daten anzuzeigen. Ein linearer Anstieg der Daten von Punkt 1 bis Punkt 4 bedeutet, dass die Durchflusskalibrierung abgeschlossen ist.

3. Überprüfen Sie die Linearität der Durchflusskalibrierung

Nachdem die Durchflusskalibrierung abgeschlossen ist, starten Sie das Gerät, um zu überprüfen, ob die Linearität der Durchflusskalibrierung korrekt ist. Stellen Sie die Soll-Durchflussrate auf 20 kg/h ein und starten Sie das Gerät. Dann müssen Sie berechnen, ob der Analogausgang, der 20 kg/h entspricht, linear mit der Durchflusskalibrierung übereinstimmt. (Hinweis: Ein Analogwert von 8 mA entspricht z. B. einem Durchfluss von 10 kg/h, ein Analogwert von 20 kg/h sollte etwa 12 mA entsprechen). Wenn die Ergebnisse übereinstimmen, bedeutet dies, dass diese Durchflusskalibrierung erfolgreich war.

Das war's mit der Durchflusskalibrierung. Im nächsten Video werden wir die Buskommunikation des GMC-X3 vorstellen.
