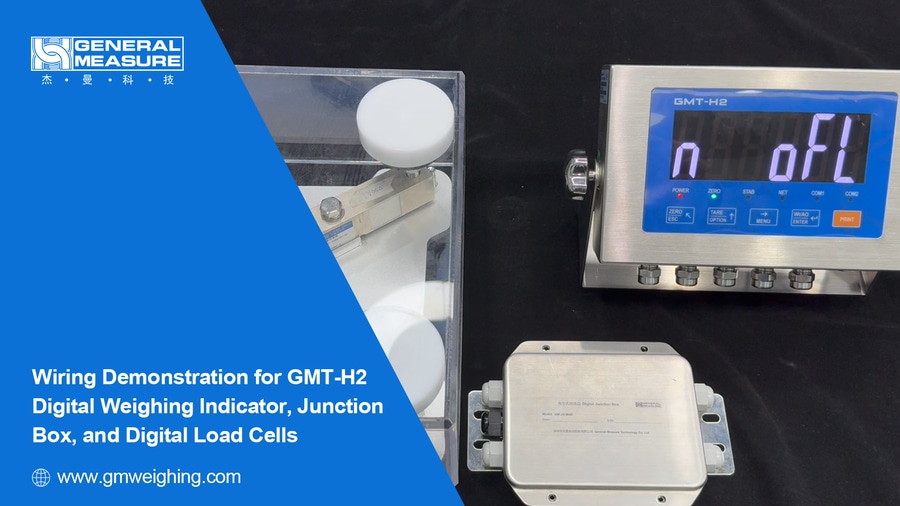

Digitaler Wägeindikator GMT-H2 Kabelanschluss mit digitaler Anschlussbox und Wägezellen

{{{sourceTextContent.subTitle}}}

Schauen Sie sich dieses Video an, in dem Sie sehen, wie einfach es ist, einen Wiegeindikator mit digitalem Ausgang zu verwenden. Verbinden Sie einfach die Waage mit den Wägezellen über die Anschlussdose.

{{{sourceTextContent.description}}}

Hallo zusammen! Willkommen auf dem Kanal von General Measure. In dieser Folge zeigen wir Ihnen, wie Sie den digitalen Wägeindikator GMT-H2 mit der digitalen Anschlussdose und den digitalen Wägezellen verdrahten.
Digitaler Wägeindikator GMT-H2, digitale Anschlussdose, digitale Wägezellen

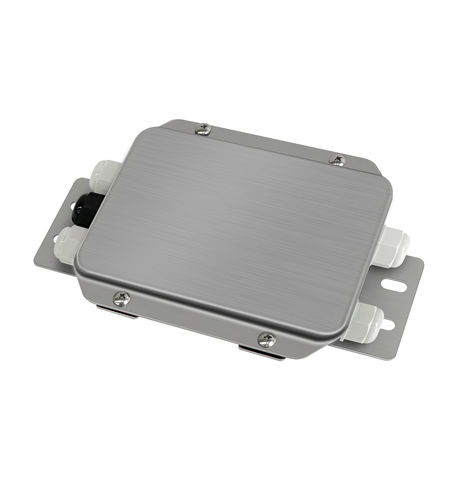

1. Verbindung zwischen dem Indikator und der Junction Box
Schließen Sie zunächst das Anzeigegerät an die Anschlussbox an. Schließen Sie die Drähte in der folgenden Reihenfolge an: A, B, SHDL, V+, und V-.
(Tipp: Farbcodes für die Drähte der Anschlussdose: A (grün), B (weiß), SHDL/Schirm (lila), V+ (rot), V- (schwarz))
Schließen Sie dann die Drähte in der gleichen Reihenfolge an den Blinker an: A, B, SHDL, 12V+ und GND.
(Tipp: Farbcodes für Blinkerkabel: A (grün), B (weiß), SHDL/Abschirmung (lila), 12V+ (rot), GND (schwarz))
Überprüfen Sie nach der Verdrahtung die Reihenfolge der Verdrahtung. Eine fehlerhafte Verdrahtung kann das Wägezellenmodul beschädigen.
2. Verbindung zwischen den digitalen Wägezellen und der Junction Box
Schließen wir nun die digitalen Wägezellen an die Anschlussdose an. In diesem Fall müssen vier Wägezellen mit integriertem Digital- und Analogsignal an die Anschlussdose angeschlossen werden.
Befolgen Sie die Verdrahtungsreihenfolge: V+, V-, A, B, SHDL.
Die genaue Verdrahtungsreihenfolge entnehmen Sie bitte dem Handbuch und schließen Sie die Drähte an die entsprechenden Klemmen der Anschlussdose an.
Sobald die erste Wägezelle verdrahtet ist, schließen Sie die übrigen drei in der gleichen Reihenfolge an die Klemmen der Anschlussdose an.
Überprüfen Sie nach Abschluss aller Anschlüsse die Verdrahtungsreihenfolge, um Schäden am Wägezellenmodul zu vermeiden. Schalten Sie schließlich die Schalter der digitalen Wägezellenklemmen in der Anschlussdose ein.
(Farbcodes der Wägezellenkabel: V+ (rot), V- (schwarz), A (grün), B (weiß), SHDL/Schirm (lila))
3. Parametereinstellungen
Nach der Verdrahtung müssen die Parameter der Anzeige konfiguriert werden.
Schritt 1: Stromversorgung des Anzeigers
Schalten Sie das GMT-H2 mit einer 24-V-DC-Stromversorgung ein. Stromanschluss: 24-, 24+
Schritt 2: Einstellen der Anzahl der Wägezellen
Drücken Sie nach dem Einschalten die Taste MENU und dann erneut, um in das Menü "Digi" zu wechseln. Drücken Sie ENTER und geben Sie das Standardpasswort ein: sechs Nullen (000000).
Rufen Sie das Menü d1 auf und drücken Sie zur Bestätigung ENTER.
Drücken Sie die TARE/OPTION-Taste, um die Anzahl der angeschlossenen Wägezellen auf 4 (die tatsächlich angeschlossene Anzahl) einzustellen.
Schritt 3: Wägezellensuche
Drücken Sie im Menü "Digi" die Taste MENU, um in das Menü d2 zu wechseln. Auf dem Bildschirm wird "num 0" angezeigt.
Drücken Sie die TARE/OPTION-Taste, um die Suche nach Wägezellen zu starten. Auf der Anzeige erscheint "Ad on".
Warten Sie, bis die Suche abgeschlossen ist. Auf dem Bildschirm wird dann die tatsächliche Anzahl der angeschlossenen Module angezeigt. Zu diesem Zeitpunkt ist das Anzeigegerät betriebsbereit (auf dem Display werden 4 Wägezellen angezeigt).
Damit ist die Verdrahtungs- und Konfigurationsanleitung für den digitalen Wägeindikator GMT-H2, die Anschlussbox und die digitalen Wägezellen abgeschlossen.

Vielen Dank für Ihre Aufmerksamkeit und bis zum nächsten Mal!
