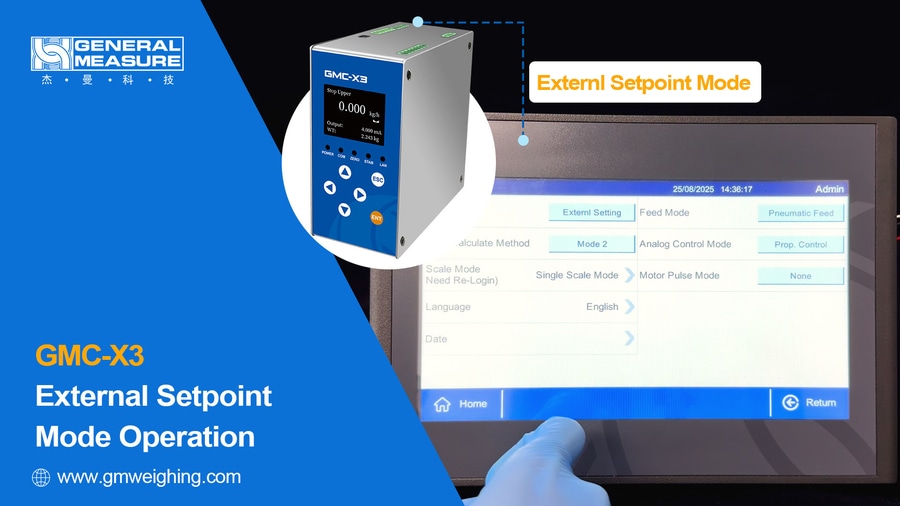

GMC-X3 Externer Sollwertmodus Betrieb

{{{sourceTextContent.subTitle}}}

In diesem Abschnitt konzentrieren wir uns auf den Betrieb und die Fehlerbehebung des externen Sollwertmodus, wenn der X3 mit einem Touchscreen verbunden ist.

{{{sourceTextContent.description}}}

Hallo zusammen! Willkommen auf dem Kanal von General Measure.
In dieser Anleitung erklären wir Ihnen, wie Sie den externen Sollwertmodus des GMC-X3 Wäge-Controllers verwenden. Der Modus "Externer Sollwert" bezieht sich auf die Umwandlung eines extern vorgegebenen analogen Werts zur Steuerung der Durchflussrate und zum Erreichen des Zielwerts für die Durchflussrate.

Der GMC-X3-Regler bietet drei Arbeitsmodi:

Konstanter Analogausgangsmodus

Gewichtsverlust-Dosiermodus

Externer Sollwertmodus

In diesem Abschnitt konzentrieren wir uns auf den Betrieb und die Fehlerbehebung des externen Sollwertmodus, wenn der X3 mit einem Touchscreen verbunden ist.
(Hinweis: Bevor Sie diesen Modus verwenden, stellen Sie bitte sicher, dass die Gewichtskalibrierung und die Durchflusskalibrierung abgeschlossen sind)

Schritt 1. Einstellen des Arbeitsmodus

Melden Sie sich auf dem Hauptbildschirm als Administrator an, geben Sie das Passwort 000000 ein und tippen Sie auf Anmelden. Tippen Sie auf Menü, gehen Sie zu Systemparameter und wählen Sie dann Moduseinstellung. Tippen Sie auf die Schaltfläche neben Arbeitsmodus, und wählen Sie im Pop-up-Fenster Externer Sollwertmodus. Im Allgemeinen ist es in Ordnung, die Standardwerte der Parameter zu verwenden. Wenn jedoch die folgenden Probleme vor Ort auftreten, beachten Sie die folgenden Schritte zur Fehlerbehebung.

Schritt 2. Fehlersuche

2.1. Instabiler Fluss

Klicken Sie auf der Hauptschnittstelle auf Menü → Benutzerparameter → Durchflussparameter. Passen Sie zwei Parameter an: Probenahmeintervall und Probenahmemenge. Je größer das Probenahmeintervall, desto weniger Gewichtsproben werden gesammelt, was zu einem stabileren Durchfluss führt. Je kleiner die Probenahmemenge, desto weniger Gewichtsproben werden entnommen, was zu einem stabileren Durchfluss führt.

(Je größer das Probenahmeintervall, desto weniger Gewichtsproben；Je kleiner die Probenahmemenge, desto weniger Gewichtsproben；, was zu einem stabileren Durchfluss führt)

2.2. Die Anpassung des analogen Echtzeit-Ausgangs ist langsamer

Bestätigen Sie zunächst den aktuellen analogen Steuerungsmodus: Klicken Sie auf der Hauptschnittstelle auf Menü → Systemparameter → Moduseinstellung. In der Schnittstelle für die Moduseinstellung. Klicken Sie auf das Feld auf der rechten Seite des analogen Regelungsmodus und wählen Sie entweder PID-Regelung oder Proportionalregelung.

Wenn der Regelungsmodus PID-Regelung ist:
Gehen Sie zu Menü → Benutzerparameter → PID. Verringern Sie in der PID-Schnittstelle die Werte für Fine PID Control Period und Coarse PID Control Period. Je kleiner diese Zykluszeiten sind, desto schneller ist die Anpassung des Echtzeit-Analogausgangs.

(Je kleiner die PID-Regelungsperiode Fein und die PID-Regelungsperiode Grob sind, desto schneller erfolgt die Anpassung des Echtzeit-Analogausgangs)

Wenn der Regelungsmodus Proportionalregelung ist:
Gehen Sie zu Menü → Benutzerparameter → Proportionalregelung. Verringern Sie in der Proportionalsteuerungsschnittstelle den Wert für die analoge Einzelanpassungszeit. Je kleiner der Wert ist, desto schneller ist die Anpassung des Echtzeit-Analogausgangs.

(Je kleiner der Wert von Single Analog Adjustment Time ist, desto schneller ist die Anpassung des Echtzeit-Analogausgangs)

Damit ist die Fehlersuche im externen Sollwertmodus abgeschlossen. Wenn Sie weitere Einzelheiten über dieses Gerät erfahren möchten, wenden Sie sich bitte an General Measure.
