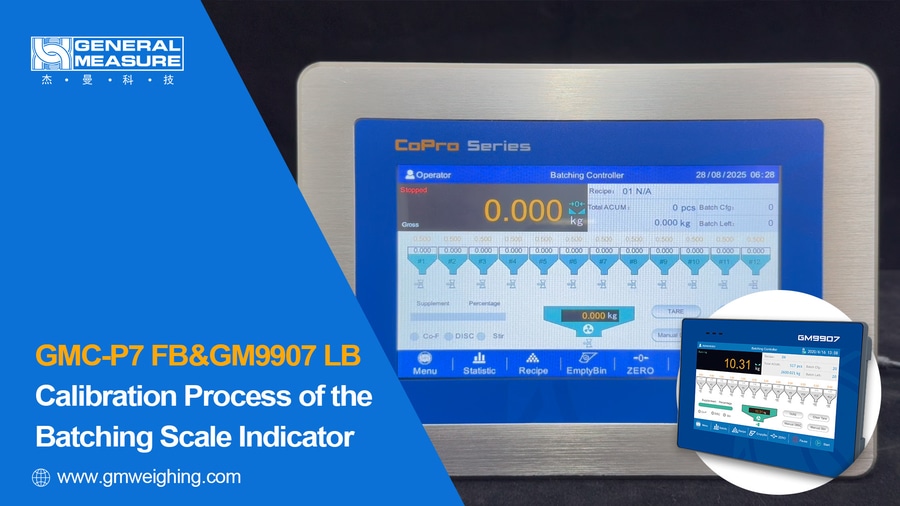

Kalibrierverfahren der Dosierwaagenanzeiger GMC-P7 F8 und GM9907 LB

{{{sourceTextContent.subTitle}}}

Heute erklären wir Ihnen, wie Sie die Dosierwaagensteuerungen GMC-P7FB und GM9907LB kalibrieren.

{{{sourceTextContent.description}}}

Hallo zusammen! Willkommen auf dem Kanal von General Measure. Heute erklären wir Ihnen, wie Sie die Dosierwaagen-Controller GMC-P7FB und GM9907LB kalibrieren können.

Der GMC-P7FB ist ein industrieller Dosiersteuerungs-Controller, der 12 Arten der Materialdosierung und 20 Rezeptspeicher unterstützt. Sie verfügt über einen 7-Zoll-Touchscreen, eine dynamische Prozessvisualisierung und eine intuitive Schnittstelle. Sie verfügt über einen Standard-Ethernet-Anschluss, zwei serielle Anschlüsse, eine USB-Schnittstelle, 12 Eingänge und 16 Ausgänge. Er erfüllt alle Anforderungen an eine effiziente Dosierung in industriellen Anwendungen.

GMC-P7FB und GM9907LB verwenden das gleiche Softwareprogramm, so dass der Kalibrierungsprozess und die Betriebsschritte identisch sind.

Es gibt zwei Arten der Kalibrierung für die Dosierwaagensteuerung: die Testgewichtskalibrierung und die theoretische Kalibrierung. Der Prozess umfasst die Einstellung der Gewichtsparameter, die Nullkalibrierung, die Verstärkungskalibrierung (Prüfgewicht) oder die theoretische Kalibrierung. Achten Sie bei der Kalibrierung auf die Stabilität und die Verifizierung. Beginnen wir nun mit dem Kalibrierungsprozess.

1. Einstellung der Gewichtsparameter

Stellen Sie vor der Gewichtskalibrierung die folgenden Parameter ein: Einheit, Dezimalpunkt, Teilung, maximale Kapazität und Prüfgewicht.
Klicken Sie auf der Hauptschnittstelle auf Menü → Kalibrierung, rufen Sie die Kalibrierungsseite auf, melden Sie sich mit Administratorzugriff an und geben Sie das Passwort 000000 ein.

① Einstellung der Einheit
Klicken Sie auf die rechte Seite von "Einheit", um die Einheit aus dem Pop-up-Fenster auszuwählen.
Demonstration: Einstellung auf kg.

② Dezimalpunkt-Einstellung
Der Dezimalpunkt bestimmt die Genauigkeit der angezeigten Werte.
Klicken Sie auf den Wert "Dezimalpunkt" und wählen Sie

Im Allgemeinen bedeuten mehr Dezimalstellen eine höhere Genauigkeit, aber zu viele können Fehler verursachen. Daher müssen Sie den Wert je nach Einzelfall festlegen.

Empfehlung:
Für Dosierungen >100kg verwenden Sie 2 Dezimalstellen.
Für Dosierungen <100kg, verwenden Sie 3 Dezimalstellen.
Zur Veranschaulichung stellen wir 0,000 ein.

③ Teilungseinstellung
Klicken Sie auf Divisionswert, um aus dem Pop-up-Fenster auszuwählen.
Zur Demonstration: Wählen Sie 01.
Der Teilungswert ist die kleinste Änderung der Einheit, die der Indikator anzeigen oder ausgeben kann. Ein kleinerer Wert ergibt eine höhere Auflösung und Genauigkeit.

④ Maximale Kapazitätseinstellung
Stellen Sie einen Kapazitätswert ein, der größer oder gleich dem zu messenden Höchstgewicht ist. Der Kapazitätswert hat einen Einfluss auf die Teilungseinstellung.
Demonstration: Einstellung auf 20 kg.

⑤ Testgewicht-Bestätigung
Für eine optimale Kalibrierung verwenden Sie ein Prüfgewicht, das annähernd 80% der maximalen Kapazität entspricht. Wenn dies nicht möglich ist, verwenden Sie ein Gewicht, das so nah wie möglich an der maximalen Kapazität liegt.

2. Null-Kalibrierung

Nach der Einstellung der Parameter muss die Nullkalibrierung durchgeführt werden.
Für die Nullkalibrierung gibt es zwei Möglichkeiten: Automatische Kalibrierung und manuelle Kalibrierung.
Bei neuen Geräten oder nach einer strukturellen Anpassung der Waage muss die automatische Kalibrierung verwendet werden.

Automatische Kalibrierung:
Vergewissern Sie sich, dass der Waagentrichter leer ist, warten Sie, bis er stabil ist, und klicken Sie dann auf Waagenkalibrierung leeren. (Empfohlen)

Manuelle Kalibrierung:
Klicken Sie auf Empty Scale Input und geben Sie manuell den Millivolt-Wert des Nullpunkts ein, der bei der vorherigen Kalibrierung aufgezeichnet wurde.
(Diese Methode wird verwendet, wenn der Indikator ersetzt wird, indem zuvor aufgezeichnete Daten eingegeben werden)

Nach der Nullkalibrierung zeigt das System eine Erinnerung an.

3. Verstärkungs-Kalibrierung

Die Verstärkungskalibrierung kann auf zwei Arten durchgeführt werden: Testgewichtskalibrierung oder theoretische Kalibrierung.

Testgewichtskalibrierung der Verstärkung:
Legen Sie nach der Nullkalibrierung ein Testgewicht auf die Waage.
Klicken Sie auf Verstärkungskalibrierung, geben Sie den Wert des Testgewichts (xx kg) ein, warten Sie, bis die Waage stabil ist, und klicken Sie dann auf Bestätigen, um die Kalibrierung abzuschließen.

Theoretische Verstärkungskalibrierung:
Klicken Sie nach der Nullkalibrierung auf Theoretische Kalibrierung.
Geben Sie die Kapazität und Empfindlichkeit ein, die auf dem Etikett der Wägezelle der Waage angegeben sind.

Wenn die Waage mehrere Wägezellen hat, geben Sie die durchschnittliche Empfindlichkeit und die kumulierte Kapazität ein.
Schalten Sie den Schalter Theoretische Kalibrierung ein, um die Kalibrierung abzuschließen.

4. Genauigkeitsüberprüfung

Überprüfen Sie nach der Kalibrierung die Genauigkeit:
Wenn die Waage leer ist, zeigt die Anzeige 0 an.
Legen Sie das Testgewicht erneut auf. Wenn die Anzeige mit dem Testgewicht übereinstimmt, ist die Kalibrierung erfolgreich.
Ist dies nicht der Fall, gehen Sie die oben genannten Schritte zur Fehlerbehebung durch.

Hinweis: Vergewissern Sie sich während der Kalibrierung, dass keine externen Störungen auf die Waage einwirken, um die Genauigkeit zu gewährleisten.

Das ist alles zum Kalibrierungsprozess von GMC-P7FB oder GM9907LB.
Wenn Sie mehr über die detaillierten Funktionen dieses Indikators erfahren möchten, wenden Sie sich bitte an General Measure.

In der nächsten Sitzung werden wir Ihnen die Rezepteinstellung für das GMC-P7FB und GM9907LB demonstrieren.
