GMT-X4 Wägeindikator Wägezellenkanäle Einrichtung und theoretische Kalibrierung

{{{sourceTextContent.subTitle}}}

In der heutigen Sitzung werden wir erklären, wie man die Kanäle der Wägezellen einrichtet und die theoretische Kalibrierung des GMT-X4 Kombinationsmodus durchführt.

{{{sourceTextContent.description}}}

Hallo zusammen, willkommen im Kanal von General Measure.
In der heutigen Sitzung werden wir erklären, wie man Wägezellenkanäle einrichtet und die theoretische Kalibrierung des GMT-X4 Kombinationsmodus durchführt.

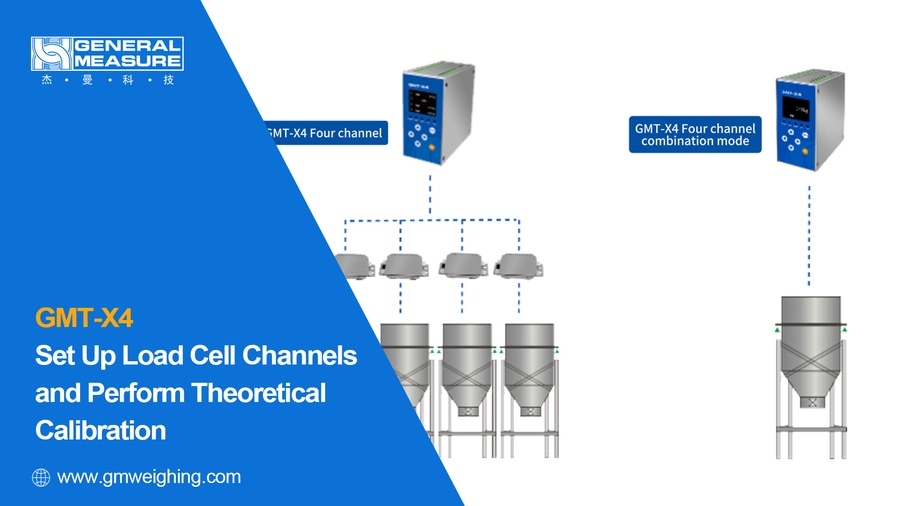

Der GMT-X4 ist ein Wägetransmitter mit 4 Kanälen, der für das Wägen von Silos entwickelt wurde. Es gibt zwei Versionen: 4 einzelne Kanäle oder 4 in 1 integriert mit der intelligenten Anschlusskastenfunktion. Das Gerät unterstützt mehrere Kommunikationsprotokolle, darunter Modbus TCP/IP, Profinet, Ethernet/IP, EtherCAT und CC-Link IE. Es ermöglicht den Benutzern, detaillierte Gewichtsdaten und andere Parameter kanalübergreifend anzuzeigen, was für die Fehlersuche vor Ort sehr praktisch ist.

1. Wägezellenkanal-Setup

Bei GMT-X4 im Vier-Kanal-Kombinationsmodus können Sie einzelne Wägezellenkanäle je nach Anwendungsanforderungen aktivieren oder deaktivieren.

Drücken Sie auf der Hauptschnittstelle die Eingabetaste, um das Menü aufzurufen, und wählen Sie Wägezellenkanal. In diesem Menü können Sie jeden der vier Kanäle öffnen oder schließen. Wählen Sie einen Kanal und drücken Sie Enter, um das Passwort 000000 einzugeben. Drücken Sie die Eingabetaste, um den ausgewählten Kanal ein- (√) oder auszuschalten (X).

Für die Demonstration werden wir alle vier Kanäle einschalten. Drücken Sie Esc, um zur Hauptseite zurückzukehren. Drücken Sie die Taste Rechts, um den Status der einzelnen Kanäle schnell anzuzeigen. (Wenn ein Kanal geschlossen ist, wird er auf dem Bildschirm angezeigt.)

2. Theoretische Kalibrierung

Als nächstes führen wir eine theoretische Kalibrierung für den GMT-X4-Kombinationsmodus durch.

Aktivieren Sie zunächst den Schalter für die theoretische Kalibrierung. Drücken Sie auf der Hauptschnittstelle die Eingabetaste, um das Menü zu öffnen. Drücken Sie die Abwärtstaste, um Gewichtsparameter auszuwählen. Wählen Sie dann 2.5 Theoretischer Kalibrierungsschalter. Drücken Sie die Eingabetaste, geben Sie das Passwort 000000 ein, wählen Sie ON und drücken Sie erneut die Eingabetaste zur Bestätigung. Die theoretische Kalibrierung ist nun aktiviert.

2.1 Parametereinstellungen

Einstellung der Wägezellenempfindlichkeit

Drücken Sie Esc, um zum Menü Kalibrierung zurückzukehren. Wählen Sie Theoretische Kalibrierung und drücken Sie Enter.

Wählen Sie 4.1 Automatische Nullpunktabfrage. Drücken Sie dann die Rechts-Taste, um die theoretische Kalibrierung aufzurufen. Wählen Sie Wägezellen-Empfindlichkeit, um die Empfindlichkeit aller vier Kanäle anzuzeigen. Wählen Sie den Kanal, den Sie konfigurieren möchten, entsprechend der Kennzeichnung der Wägezelle aus und verwenden Sie dann die Tasten Auf/Ab, um die Werte zu ändern, und die Tasten Links/Rechts, um zwischen den Ziffern zu wechseln. Drücken Sie zur Bestätigung die Eingabetaste.

Einstellung der Wägezellenkapazität

Drücken Sie Esc, um zur Seite Theoretische Kalibrierung zurückzukehren. Wählen Sie Kapazität und drücken Sie Enter. Auf dieser Seite geben Sie die Kapazität für jeden Kanal ein. Wählen Sie den Kanal, drücken Sie Enter, um den Wert entsprechend der Wägezellenbeschriftung einzustellen. Hier wird der Wert auf 50 kg eingestellt. Drücken Sie Enter zur Bestätigung.

2.2 Nullkalibrierung

Drücken Sie Esc, um zum Menü Kalibrierung zurückzukehren. Wählen Sie Theoretische Kalibrierung und wählen Sie Nullpunktkalibrierung, wählen Sie 4.1 Automatische Nullpunktabfrage. Vergewissern Sie sich, dass die Waage leer ist, und warten Sie dann, bis der Messwert stabil ist. Drücken Sie lange die Eingabetaste, um die Nullkalibrierung auszuführen. Wenn die Kalibrierung erfolgreich war, kehrt die Waage zum Hauptbildschirm zurück. (Wenn das Gewicht nicht stabil ist, erscheint eine Fehlermeldung)

Theoretische Kalibrierungsüberprüfung

Legen Sie ein 5-kg-Gewicht auf die Waage. Wenn das Display 5 kg anzeigt, ist die Kalibrierung erfolgreich.

Wenn das Ergebnis nicht korrekt ist, gehen Sie die vorherigen Schritte zur Fehlerbehebung durch.

Damit ist das heutige Video beendet.
Wenn Sie weitere Funktionen dieses Geräts kennen lernen möchten, wenden Sie sich bitte an General Measure.
In der nächsten Sitzung werden wir Ihnen zeigen, wie Sie die Winkeldifferenz der Wägezellen mit dem GMT-X4 einstellen können.
