Ein See, ein kleiner USV, 250.000 Quadratmeter Geheimnisse

{{{sourceTextContent.subTitle}}}

Städtische Seen spielen in modernen Städten eine entscheidende Rolle, da sie zum Hochwasserschutz, zur Grundwasseranreicherung, zur Wasserqualität und zur städtischen Ästhetik beitragen. Da die Stadtentwicklung rund um diese Seen zunimmt, wird die Beschaffung genauer topografischer Unterwasserdaten lebenswichtig

{{{sourceTextContent.description}}}

Herausforderungen bei der Vermessung von städtischen Seen
In dicht besiedelten städtischen Gebieten wie Bangkok stoßen herkömmliche topografische Unterwasservermessungsmethoden mit bemannten Booten an ihre Grenzen:

- Eingeschränkter Zugang: Überfüllte Ufer und schmale Wasserzugänge erschweren das Aussetzen und Manövrieren von Booten in voller Größe.
- Sicherheitsbedenken: Das hohe Fußgängeraufkommen und die belebte Umgebung erhöhen das Betriebsrisiko.
- Datenlücken: Unzugängliche oder flache Bereiche in Ufernähe werden möglicherweise nicht oder nur unzureichend erfasst.
Aufgrund dieser Einschränkungen bestand ein klarer Bedarf an einer kompakten, flexiblen und intelligenten Bathymetrie-Lösung, die in der Lage ist, enge Bereiche zu erreichen, ohne die Datenqualität zu beeinträchtigen.

Die Lösung

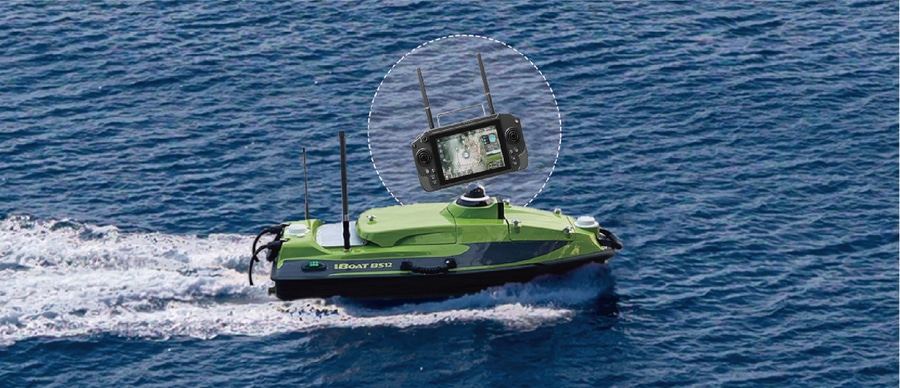

Das iBoat BS12 ist ein leichtes, Android-gesteuertes unbemanntes Überwasserfahrzeug, das speziell für Vermessungsaufgaben in Binnengewässern entwickelt wurde. Mit seinem schlanken Rumpf aus Kohlefaser und Kevlar vereint es Robustheit und Tragbarkeit. Dank seiner kompakten Größe kann es im Kofferraum eines Fahrzeugs transportiert und einhändig zu Wasser gelassen werden, was es ideal für beengte städtische Gebiete macht.

Hauptmerkmale:
● Antrieb & Design: CFD-optimierter Rumpf; Höchstgeschwindigkeit von 6 m/s; stabil in rauem Wasser.
● Navigation: Integriertes GNSS + IMU-Modul sorgt für eine Positionierung im Submeterbereich, selbst bei unterbrochenen Satellitensignalen.
● Sensoren: Eingebautes Einstrahlecholot, 360°-Kamera und Millimeterwellenradar zur Hinderniserkennung.
● Steuerungssystem: Bedienung über die Hi-Survey Boat Android App mit manuellen oder vollständig autonomen Modi.
● Missionskontinuität: Unterstützt die Wiederaufnahme von Haltepunkten - ideal für groß angelegte Vermessungen über mehrere Sitzungen hinweg.

Feldeinsatz
Die Untersuchung wurde an einem 250.000 m² großen städtischen See durchgeführt, der sich in einem dicht besiedelten Gewerbe- und Tourismusgebiet im Norden Bangkoks befindet. Dieser See spielt eine wichtige Rolle bei der Regulierung des Regenwassers und des ökologischen Gleichgewichts in diesem Gebiet. Da sich entlang des Sees Bauprojekte entwickeln, war die Erfassung präziser topografischer Unterwasserdaten sowohl für die Planung der Fundamente als auch für die Bewertung der Umweltauswirkungen von entscheidender Bedeutung.

Dank seines kompakten Designs konnte das iBoat BS12 direkt vom Fahrzeug aus eingesetzt werden. Dank seiner Mobilität und seines schnellen Aufbaus ist es ideal für belebte städtische Gebiete mit eingeschränktem Zugang.

Mithilfe der integrierten Einsatzplanungssoftware mit Google Maps-Unterstützung legte das Vermessungsteam innerhalb von 5 Minuten Vermessungslinien, Abstandsintervalle und Erfassungsbereiche fest. Die Software ermöglicht ein intuitives Zeichnen von Linien und Bereichen und bietet automatische Abstands- und Orientierungsfunktionen, um verschiedenen Vermessungsanforderungen gerecht zu werden.

Sobald der Einsatzplan erstellt war, begann das BS12 mit der völlig autonomen Navigation und sammelte entlang seiner Route topographische Unterwasserdaten in Echtzeit. Manuelle Eingriffe waren nicht erforderlich - die Bediener überwachten die Datenerfassung einfach vom Ufer aus.

Angesichts der Größe des Sees dauerte der Einsatz mehr als nur einen Tag. Dank der Funktion zur Wiederaufnahme von Haltepunkten konnte das Team die Vermessung an jedem beliebigen Punkt unterbrechen und am nächsten Tag an der gleichen Stelle fortsetzen - ohne Neukonfiguration der Einstellungen oder Daten.

Datenverarbeitung und Visualisierung
Nach Abschluss der Datenerfassung wurden die Informationen von der Fernsteuerung heruntergeladen und mit HiMAX, der proprietären Software für hydrographische Daten von Hi-Target, verarbeitet.
Die Nachbearbeitung umfasste die automatische Erkennung und Entfernung anomaler Tiefenpunkte, die Erstellung von Konturenkarten zur Visualisierung von Tiefenvariationen per Mausklick und die 3D-Modellierung zur detaillierten Visualisierung des Unterwassergeländes.

Während der Vermessung haben wir auch einen Querschnitt aufgenommen, um die Genauigkeit der bathymetrischen Daten zu überprüfen und die Einhaltung der erforderlichen Spezifikationen sicherzustellen. Die Validierungsergebnisse zeigten, dass 95,12 % aller Datenpunkte innerhalb des definierten Konfidenzintervalls lagen, was die überragende Präzision und Zuverlässigkeit der Ergebnisse des iBoat BS12 bestätigte.

Diese Ergebnisse lieferten eine klare und genaue Darstellung der Struktur des Seebodens und unterstützten nachgelagerte Anwendungen wie Sedimentbewertung, Bauplanung und ökologische Studien.

Ergebnis und Wert
Das Projekt lieferte erfolgreich eine hochauflösende topografische Unterwasserkarte eines komplexen, bebauten Stadtsees - etwas, das mit herkömmlichen bemannten Booten schwierig, zeitaufwändig oder sogar unpraktisch gewesen wäre.
Die wichtigsten Vorteile:
● Schneller Einsatz und geringerer Personalaufwand
● Sicherer und effizienter Betrieb in engen oder überfüllten Gewässern
● Hochpräzise Tiefendaten mit nahtloser Integration in Nachbearbeitungsworkflows
● Bahnbrechende Skalierbarkeit, insbesondere für große oder mehrtägige Vermessungseinsätze
Dieser Fall zeigt, wie das iBoat BS12 USV die bathymetrische Vermessung von Binnengewässern neu definiert und eine intelligente, kompakte Lösung für die Erfassung genauer Daten in schwierigen Umgebungen bietet. Es ermöglicht Kommunen, Bauingenieuren und Umweltspezialisten, fundierte Entscheidungen zu treffen und so das Wasserstraßenmanagement und die Widerstandsfähigkeit der Städte zu verbessern.

Wasseraufgaben vereinfacht. Präzision neu definiert.
Erfahren Sie mehr über das iBoat BS12 und wie es hydrografische Fachleute in realen Szenarien unterstützt.
