Leitspindel 101: Alles, was Sie wissen müssen

{{{sourceTextContent.subTitle}}}

Leitspindel 101

{{{sourceTextContent.description}}}

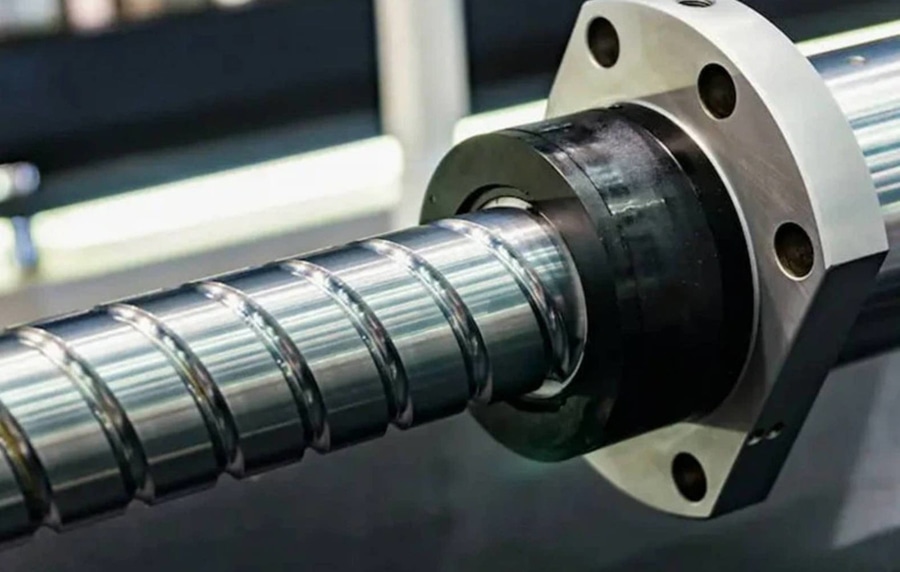

1. Was eine Leitspindel ist

Eine Leitspindel ist ein mechanisches Übertragungselement, das zur Umwandlung einer Drehbewegung in eine lineare Bewegung verwendet wird. Sie besteht im Wesentlichen aus einer Gewindespindel und einer passenden Mutter. Wenn sich die Spindel dreht, bewegt sich die Mutter entlang ihrer Achse und ermöglicht so eine kontrollierte und präzise lineare Bewegung. Dieser einfache, aber effektive Mechanismus wird häufig in Maschinen eingesetzt, die eine genaue Positionierung erfordern.

2. Arbeitsprinzip

Das Funktionsprinzip einer Gewindespindel beruht auf der Wechselwirkung zwischen dem Spindelgewinde und der Mutter. Wird ein Drehmoment aufgebracht, in der Regel durch einen Motor, dreht sich die Spindel, und die Mutter verschiebt sich entlang des Gewindes. Die Strecke, die die Mutter pro Umdrehung zurücklegt, wird als Steigung bezeichnet, die bestimmt, wie schnell die lineare Bewegung erfolgt. Dieser Mechanismus wandelt Rotationsenergie effizient in lineare Kraft für Positionierungsaufgaben um.

3. Hauptkomponenten eines Gewindespindelsystems

Ein typisches Gewindespindelsystem besteht aus der Spindel, der Mutter, dem Antriebsmechanismus und unterstützenden Komponenten wie Lagern und Kupplungen. Die Gewindespindel bildet den Gewindeweg, während die Mutter in die Spindel eingreift, um die Bewegung zu erzeugen. Zusätzliche Komponenten tragen dazu bei, die Ausrichtung beizubehalten, Vibrationen zu reduzieren und einen reibungslosen Betrieb zu gewährleisten, insbesondere bei Präzisionsanwendungen.

4. Arten von Leitspindelgewinden

Gewindespindeln können nach ihrer Gewindegeometrie klassifiziert werden, z. B. in Vierkantgewinde, ACME-Gewinde (Trapezgewinde) und Sägezahngewinde. Jeder Gewindetyp bietet unterschiedliche Vorteile in Bezug auf Tragfähigkeit, Effizienz und einfache Herstellung. Quadratische Gewinde bieten beispielsweise einen hohen Wirkungsgrad, während ACME-Gewinde stabiler und einfacher zu fertigen sind.

5. Materialien und Leistungsmerkmale
Gewindespindeln werden in der Regel aus Materialien wie Kohlenstoffstahl, Edelstahl oder legiertem Stahl hergestellt, während Muttern häufig aus Bronze oder Kunststoff bestehen, um die Reibung zu verringern. Sie bieten Vorteile wie hohe Tragfähigkeit, einfache Konstruktion, präzise Positionierung und Selbsthemmung. Aufgrund des Gleitkontakts zwischen den Gewinden weisen sie jedoch auch eine höhere Reibung und einen geringeren Wirkungsgrad auf als Systeme wie Kugelgewindetriebe.

6. Anwendungen in der Industrie

Gewindespindeln werden häufig in CNC-Maschinen, 3D-Druckern, Linearaktuatoren, Hebevorrichtungen, Pressen und Automatisierungsanlagen eingesetzt. Aufgrund ihrer Fähigkeit, stabile und präzise lineare Bewegungen auszuführen, eignen sie sich für Anwendungen, bei denen Genauigkeit wichtiger ist als Geschwindigkeit oder Effizienz. Besonders häufig werden sie in Systemen mit mittlerer Belastung und Positioniersystemen eingesetzt.

7. Vorteile, Beschränkungen und Auswahlüberlegungen

Spindeln werden wegen ihrer Einfachheit, ihrer geringen Kosten und ihrer Zuverlässigkeit geschätzt, haben aber auch ihre Grenzen, wie Reibungsverluste, Wärmeentwicklung und niedrigere Betriebsgeschwindigkeiten. Die Wahl des richtigen Gewindetriebs hängt von Faktoren wie Lastanforderungen, Präzision, Geschwindigkeit, Material und Betriebsumgebung ab. Ingenieure müssen bei der Auswahl eines Spindelsystems für eine bestimmte Anwendung Leistung, Kosten und Haltbarkeit gegeneinander abwägen.
