Wie misst man den Füllstand eines Wassertanks? Ein praktischer Leitfaden zur Auswahl des richtigen Füllstandssensors

{{{sourceTextContent.subTitle}}}

Holykell-Lösung zur Wasserstandsüberwachung

{{{sourceTextContent.description}}}

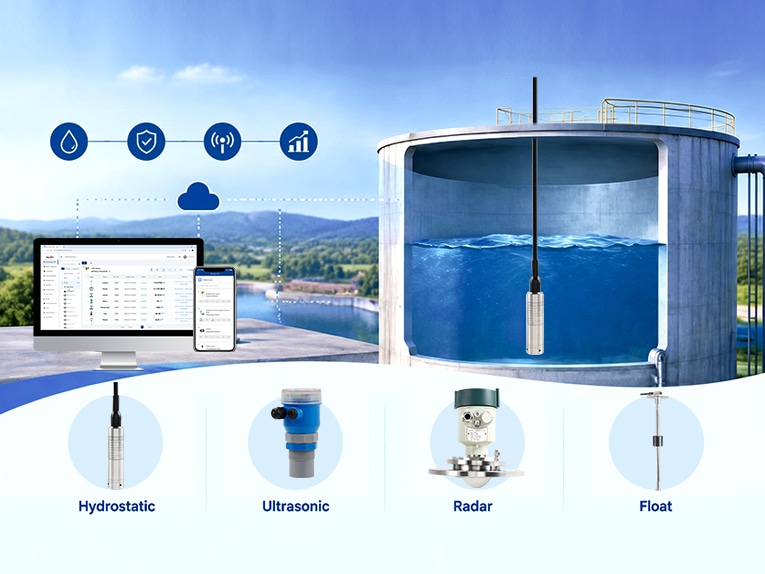

Der Füllstand in Wassertanks lässt sich mit verschiedenen Technologien messen, darunter hydrostatische Drucksensoren, Ultraschall-Füllstandssensoren, Radar-Füllstandssensoren und Schwimmer-Füllstandsschalter.

Die beste Messmethode hängt von Faktoren wie den folgenden ab:

Tanktyp und Einbauumgebung
Eigenschaften der Flüssigkeit
Messbereich
Erforderliche Genauigkeit
Temperatur- und Druckbedingungen
Kommunikationsanforderungen
Für die meisten Anwendungen im Bereich der Wasserspeicherung sind hydrostatische Füllstandssensoren und Ultraschall-Füllstandssensoren die am häufigsten verwendeten Lösungen, während in rauen Umgebungen, die eine höhere Genauigkeit und Zuverlässigkeit erfordern, die Radartechnologie bevorzugt wird.

Ein geeignetes System zur Füllstandsmessung in Wassertanks hilft Anwendern dabei, das Wasservolumen zu überwachen, ein Überlaufen zu verhindern, das Trockenlaufen von Pumpen zu vermeiden und die Effizienz des Wassermanagements zu verbessern.

Warum sollte der Füllstand von Wassertanks gemessen werden?
Wasserspeichertanks finden breite Anwendung in privaten Haushalten, im Gewerbe, in der Landwirtschaft, in der Kommunalwirtschaft und in der Industrie. Ohne eine genaue Füllstandsüberwachung können Anwender mit folgenden Problemen konfrontiert werden:

Unerwartete Wasserknappheit
Überlaufen des Tanks und Wasserverschwendung
Trockenlauf von Pumpen und Schäden an Anlagen
Kosten für manuelle Kontrollen
Ineffizientes Wassermanagement
Durch die Installation eines Wasserstandsmesssystems können Betreiber:

den Wasserstand aus der Ferne überwachen
Pumpen und Ventile automatisch steuern
Alarme bei hohem und niedrigem Füllstand empfangen
den Wasserverbrauch optimieren
die Betriebssicherheit verbessern
Beispiele:

Ein kommunales Wasserversorgungssystem erfordert eine kontinuierliche Überwachung der Füllstände von Stauseen und Speichertanks.
Ein Bewässerungssystem benötigt genaue Wasserstandsdaten, um die Wasserversorgung zu optimieren.
Ein industrieller Wassertank erfordert zuverlässige Messungen, um Produktionsprozesse aufrechtzuerhalten.
Eine Wasseraufbereitungsanlage benötigt eine stabile Füllstandsregelung für Tanks und Becken.

Was sind die gängigen Methoden zur Messung des Wassertankfüllstands?
Es gibt vier Hauptmethoden zur Messung des Wasserstands in Wassertanks:
1. Hydrostatische Wasserstandsmessung
Wie funktioniert ein hydrostatischer Wasserstandssensor?
Ein hydrostatischer Wasserstandssensor misst den Flüssigkeitsstand, indem er den von der Wassersäule erzeugten Druck erfasst. Je tiefer der Sensor installiert ist, desto höher ist der von ihm erfasste Druck.

Die Beziehung lautet:

Druck = Flüssigkeitsdichte × Schwerkraft × Höhe

(P = ρgh)

Der Sensor wandelt den Druck in ein elektrisches Signal um, zum Beispiel:

4–20 mA
0–10 V
RS485 Modbus
HART
Das Signal kann anschließend an eine SPS, einen Regler, ein IoT-Gateway oder eine Überwachungsplattform übertragen werden.

Vorteile der hydrostatischen Messung
✔ Hohe Genauigkeit
✔ Geeignet für Messungen in großen Wassertiefen
✔ Funktioniert in geschlossenen oder offenen Behältern
✔ Stabile Leistung im Außenbereich
✔ Kostengünstig für die kontinuierliche Überwachung
Typische Anwendungen
Wasserspeicher
Unterirdische Wassertanks
Tiefbrunnen
Überwachung von Stauseen
Bewässerungssysteme
Kommunale Wasserversorgung
2. Ultraschall-Füllstandsmessung in Wassertanks
Wie funktioniert ein Ultraschall-Füllstandssensor?
Ein Ultraschall-Füllstandssensor misst den Abstand zwischen dem Sensor und der Wasseroberfläche. Der Sensor sendet Ultraschallwellen nach unten aus. Wenn das Signal die Wasseroberfläche erreicht, wird es zum Sensor zurückreflektiert.

Der Füllstand wird wie folgt berechnet:

Behälterhöhe – gemessener Abstand = Wasserstand

Vorteile
Berührungslose Messung
Kein Kontakt des Sensors mit der Flüssigkeit
Einfache Installation
Geeignet für korrosive Flüssigkeiten
Einschränkungen
Die Ultraschallmessung kann beeinträchtigt werden durch:

Schaum
Dampf
Temperaturschwankungen
Staub
Unebene Oberflächen
Typische Anwendungsbereiche sind:

Offene Wassertanks
Abwassertanks
Chemikalientanks
Kleine Lagertanks
H0916 So messen Sie den Füllstand von Wassertanks

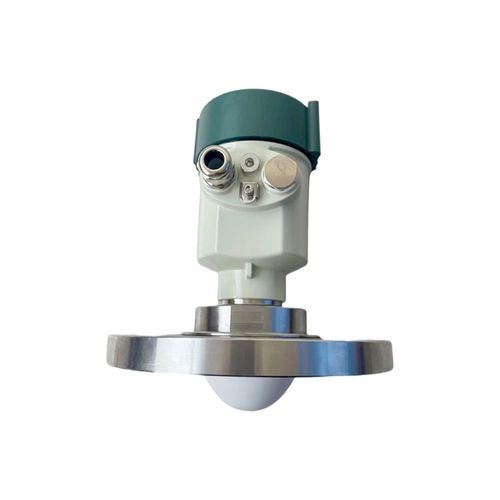

3. Radar-Füllstandsmessung in Wassertanks
Wie funktioniert die Radar-Füllstandsmessung?
Radar-Füllstandssensoren nutzen elektromagnetische Wellen, um die Entfernung zwischen dem Sensor und der Flüssigkeitsoberfläche zu messen.

Vorteile von Radar-Füllstandssensoren
Berührungslose Messung
Hohe Genauigkeit (im Millimeterbereich)
Geeignet für extreme Temperaturen
Unempfindlich gegenüber Dampf oder Druckänderungen
Eignet sich gut für große Behälter und industrielle Umgebungen
Die Radar-Füllstandsmessung wird üblicherweise eingesetzt für:

Große industrielle Wassertanks
Chemikalienlagertanks
Wasseraufbereitungsanlagen
Hochtemperaturanwendungen
4. Wasserstandsmessung mit Schwimmer
Wie funktioniert ein Schwimmer-Füllstandssensor?
Ein Schwimmer-Füllstandssensor nutzt einen Schwimmer, der sich entsprechend dem Flüssigkeitsstand bewegt. Wenn sich der Wasserstand ändert, bewegt sich der Schwimmer nach oben oder unten und löst ein Schaltsignal aus.

Vorteile
Einfacher Aufbau
Geringe Kosten
Einfache Installation
Einschränkungen
Im Vergleich zu elektronischen Sensoren:

Geringere Genauigkeit
Begrenzte Überwachungsreichweite
Keine kontinuierliche Fernübertragung von Daten
Schwimmerschalter werden hauptsächlich eingesetzt für:

Start-/Stopp-Steuerung von Pumpen
Einfache Hoch-/Tiefpegelalarme
Kleine Wassertanks

Warum sollten Sie sich für HOLYKELL-Wasserstandssensoren entscheiden?
Mit mehr als 20 Jahren Erfahrung in der Sensortechnologie entwickelt HOLYKELL zuverlässige Messprodukte, darunter:

Tauchbare Wasserstandssensoren
Radar-Füllstandsmessgeräte
Ultraschall-Füllstandssensoren
Drahtlose IoT-Überwachungslösungen
Empfohlene HOLYKELL-Wasserstandssensoren

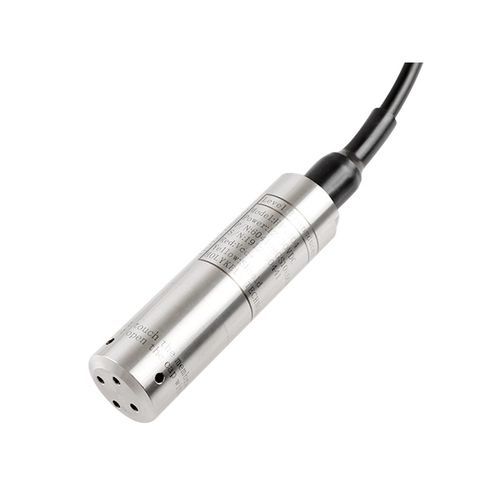

HPT604 Tauch-Wasserstandssensor
Anwendung:

Wassertanks
Brunnen
Stauseen
Bewässerung
Flüsse
Tiefbrunnen
Wichtigste Merkmale:

Messbereich: 0,5–500 m
Genauigkeit: ±0,1 % FS / ±0,25 % FS / ±0,5 % FS
Ausgang: 4–20 mA, RS485 Modbus, HART, 0–5 V, 0,5–4,5 V, SDI12
Schutzart: IP68
Häufig gestellte Fragen
Was ist die genaueste Methode zur Messung des Wasserstands in einem Wassertank?
Radar-Füllstandssensoren bieten im Allgemeinen die höchste Genauigkeit, insbesondere bei großen Industrietanks. Für die meisten Wassertanks bieten hydrostatische Füllstandssensoren eine hervorragende Genauigkeit und stellen eine kostengünstigere Lösung dar.

Kann ich den Wasserstand aus der Ferne messen?
Ja. Wasserstandssensoren mit RS485-, LoRaWAN-, NB-IoT- oder 4G-Kommunikation können Füllstandsdaten an Fernüberwachungsplattformen übertragen.

Welcher Sensor eignet sich am besten für unterirdische Wassertanks?
Ein hydrostatischer Tauch-Füllstandssensor ist in der Regel die beste Wahl, da er direkt im Tank installiert werden kann und eine stabile, kontinuierliche Messung gewährleistet.

Wie tief kann ein Wasserstandssensor messen?
Der Messbereich hängt vom Sensormodell ab. Industrielle Tauch-Füllstandssensoren können typischerweise Messungen von mehreren Metern bis zu Hunderten von Metern durchführen.

Was ist der Unterschied zwischen einem Wasserstandssensor und einem Wasserstandsschalter?
Ein Wasserstandssensor liefert eine kontinuierliche Füllstandsmessung, während ein Wasserstandsschalter nur bestimmte Punkte wie den Hoch- oder Tiefstand erkennt.
