IDS ergänzt modulares Kamerakonzept um abgesetztes PoE-Daughterboard

Stromversorgung und Gigabit-Ethernet über ein Kabel vereinfachen die Integration von uEye Kameras

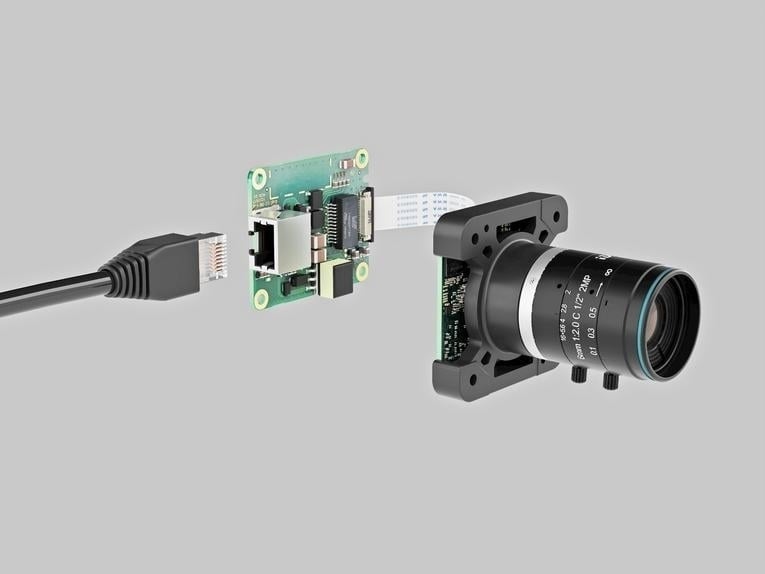

IDS Imaging Development Systems erweitert sein modulares Kamerakonzept um ein abgesetztes GigE PoE-Board (Daughterboard). Es ermöglicht die Stromversorgung und Datenübertragung über nur ein Kabel und erleichtert dadurch die Integration der Motherboard-Platinenkameras der GigE uEye LE und uEye SLE Serien. Die Motherboards basieren auf einem flexiblen Schnittstellenkonzept: Anstelle eines Steckerblocks verfügen sie über einen platzsparenden Flachbandanschluss, über den sie per Flexleitung mit einer abgesetzten Schnittstellen-Elektronik verbunden werden können. Dieses Prinzip erlaubt es, Sensorik und Optik unabhängig von Stromversorgung und Datenverbindung im Gehäuse zu platzieren – ein Vorteil insbesondere bei individuellen oder platzkritischen Produktdesigns.

„Mit dem neuen PoE-Daughterboard vereinfachen wir die Nutzung unserer kleinsten Einplatinenkameras nochmals deutlich. Stromversorgung und Datenübertragung lassen sich nun über nur ein einziges Kabel mit RJ45-Anschluss realisieren – das macht die Integration für unsere Kunden komfortabler und eröffnet zusätzliche Freiheiten bei individuellen Gehäusekonzepten“, erklärt Marcus Rembold, Product Owner bei IDS.

Produktübersicht: GigE PoE-Daughterboard

• Schnittstelle: Gigabit Ethernet mit Power-over-Ethernet (PoE, IEEE 802.3af)

• Anschluss: RJ45-Buchse für Einkabel-Betrieb (Stromversorgung + Datenübertragung)

• Kompatibilität: Motherboard-Varianten der GigE uEye LE Rev. 2 und uEye SLE Monitoring-Kameras

• Besonderheiten: Platzsparende Integration, reduzierte Verkabelung, keine zusätzliche Stromversorgung erforderlich

• Zielanwendungen: Individuelle Gehäusekonzepte, platzkritische Designs, modulare Kameralösungen

Das neue GigE PoE-Daughterboard eröffnet Entwicklern und Integratoren vielfältige Möglichkeiten, platzsparende und gleichzeitig leistungsfähige Kamerasysteme zu realisieren.
