Die Kristalloszillator-Lösung für zuverlässige Solarenergie

{{{sourceTextContent.subTitle}}}

Die Kristalloszillator-Lösung für zuverlässige Solarenergie

{{{sourceTextContent.description}}}

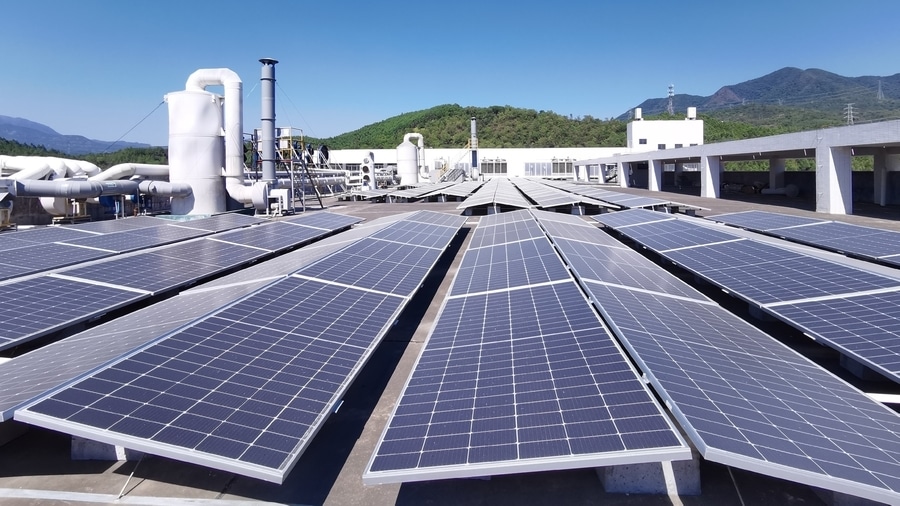

Photovoltaik-Wechselrichter (PV-Wechselrichter) haben die wichtige Aufgabe, den von Solarmodulen erzeugten Gleichstrom (DC) in netzkonformen Wechselstrom (AC) umzuwandeln. Ihre Einsatzszenarien reichen von Dachanlagen für Privathaushalte bis hin zu großen industriellen Solarparks, wo sie rauen Umgebungsbedingungen wie extremen Temperaturschwankungen, Feuchtigkeit und elektromagnetischen Störungen standhalten müssen. In diesen Systemen liefern Quarzoszillatoren die wesentlichen Taktsignale, die eine präzise Synchronisierung, eine effiziente Energieumwandlung, ein stabiles Maximum Power Point Tracking (MPPT) und eine zuverlässige Netzkommunikation gewährleisten.

Gängige Parameter von Quarzoszillatoren für PV-Wechselrichter

Die anspruchsvolle Natur von PV-Anwendungen erfordert Komponenten mit spezifischen Leistungsmerkmalen:

Frequenzstabilität: Typischerweise ±10ppm bis ±50ppm, mit engeren Toleranzen (±10ppm bis ±20ppm), die für Kommunikationsschnittstellen und Steuerlogik erforderlich sind, um die Zeitgenauigkeit zu gewährleisten.

Betriebstemperaturbereich: Ein breiter Temperaturbereich ist entscheidend. Industrietaugliche Komponenten decken einen Temperaturbereich von -40°C bis +85°C ab, während hochzuverlässige Oszillatoren für die Automobilindustrie einen Temperaturbereich von -40°C bis +105°C oder sogar bis zu 125°C für kritische Funktionen unterstützen.

Last-Kapazität: Standardwerte wie 8pF, 10pF, 12pF oder 18pF sind üblich und müssen an den Mikrocontroller des Systems angepasst werden.

Schlüsselfrequenzen: Grundfrequenzen wie 10MHz, 16MHz, 20MHz, 25MHz und 32,768KHz (für Echtzeituhren) werden häufig für Verarbeitung, Steuerung und Timing verwendet.

AEC-Q200-Konformität: Diese Zertifizierung bestätigt die Zuverlässigkeit von Komponenten für die Automobilindustrie, die in stark beanspruchten Umgebungen eingesetzt werden, gegenüber thermischen und mechanischen Belastungen.

Empfohlene Lösungen nach Anwendung

1. Für Echtzeituhren (RTC) und Timing-Schaltungen:

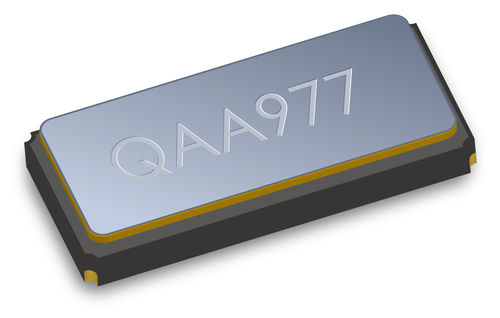

Die passiven oberflächenmontierbaren Quarzoszillatoren der Serie SMLF-3215 (9CAA32768122TF) sind ideal für Timing-Funktionen geeignet. Er wird mit fortschrittlicher Fotolithografie-Technologie hergestellt und bietet hohe Präzision und geringen Stromverbrauch. Er liefert ein stabiles und genaues Taktsignal für die Datenaufzeichnung und Systemplanung in PV-Wechselrichtern.

2. Für Systemtakt und Steuerlogik:
Für die wichtigsten Steuer- und Verarbeitungseinheiten werden industrietaugliche Quarzoszillatoren mit hohem Temperaturbereich empfohlen. Diese Serie garantiert eine hohe Frequenzstabilität über einen Betriebstemperaturbereich von -40°C bis +85°C, wodurch Timing-Fehler und Systemstörungen in den variablen Außenumgebungen, in denen PV-Systeme betrieben werden, wirksam verhindert werden.

3. Für hohe Zuverlässigkeit und extreme Umgebungen:
Bei Anwendungen, die eine hohe thermische Belastbarkeit erfordern, wie z. B. bei Wechselrichtern, die an Orten mit hohen Umgebungstemperaturen installiert sind, werden aktive Hochtemperatur-Quarzoszillatoren empfohlen. Diese Komponenten gewährleisten eine hohe Präzision und Stabilität über einen erweiterten Betriebsbereich von -40°C bis +105°C, was direkt zu einer verbesserten Systemrobustheit, Leistungsstabilität und Betriebslebensdauer beiträgt.
