Warum die Erkennung von 6 mA Gleichstrom beim Laden von Elektrofahrzeugen wichtig ist: IVY MD0630T01A-Z RCMU für sicherere und kompaktere EVSE-Ladegeräte

{{{sourceTextContent.subTitle}}}

Ein kompaktes AC/DC-Fehlerstromüberwachungsgerät für das Laden von Elektrofahrzeugen im Modus 2 und Modus 3, mit einer Erkennung von 6 mA Gleichstrom bzw. 30 mA Wechselstrom, programmierbaren Alarmen und UART-Modbus-Kommunikation.

{{{sourceTextContent.description}}}

Da sich die Ladeinfrastruktur für Elektrofahrzeuge in Privathaushalten, am Arbeitsplatz und in öffentlichen Netzwerken ausweitet, wird die elektrische Sicherheit zu einem Konstruktionsaspekt, den Hersteller von Ladegeräten bereits auf Komponentenebene berücksichtigen müssen. Politische Initiativen wie die europäische AFIR-Richtlinie beschleunigen den Ausbau der Ladeinfrastruktur, während IEC-Normen die erforderliche Schutzarchitektur innerhalb der Ladeeinrichtungen festlegen. Dadurch gewinnt die Überwachung des Fehlerstroms als Teil des modernen EVSE-Designs zunehmend an Bedeutung.

Eine der größten Herausforderungen ist der gleichgerichtete Gleichstrom-Fehlerstrom. In einem Wechselstrom-Ladesystem kann Gleichstrom-Fehlerstrom den Betrieb des vorgeschalteten Fehlerstromschutzes beeinträchtigen. Die Norm IEC 62955 befasst sich speziell mit Restgleichstrom-Erfassungsgeräten (RDC-DDs) für die dauerhaft angeschlossene EV-Ladung im Modus 3, während die Norm IEC 62752 kabelintegrierte Steuer- und Schutzgeräte für die Ladung im Modus 2 abdeckt. Für Entwickler von Ladegeräten ist eine zuverlässige AC/DC-Fehlerstromerkennung daher nicht einfach nur eine Zusatzfunktion – sie ist Teil des Aufbaus einer normkonformen Sicherheitskette.

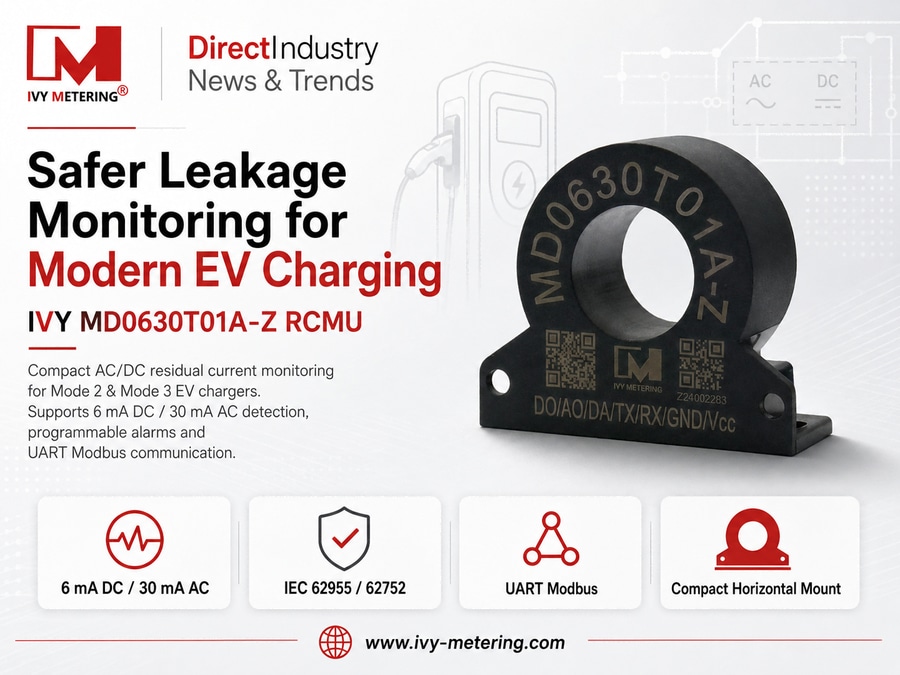

Das MD0630T01A-Z von IVY METERING ist eine kompakte Fehlerstromüberwachungseinheit (RCMU), die für EV-Ladeanwendungen entwickelt wurde. Es überwacht sowohl Wechselstrom- als auch Gleichstrom-Fehlerströme mit typischen Schutzschwellen von 30 mA (Wechselstrom) und 6 mA (Gleichstrom). Der Sensor unterstützt auslesbare Fehlerstromdaten, programmierbare Alarmwerte und mehrere Alarmausgänge, wodurch die Ladesteuerung abnormale Stromzustände schnell erkennen kann.

Das MD0630T01A-Z wurde für kompakte EVSE-Hardware entwickelt, verfügt über eine horizontale Stiftmontage und integriert Selbstüberwachungs- und Testfunktionen. Die UART-Kommunikation mit Modbus-Protokoll ermöglicht die Einbindung von Fehlerstrominformationen in die Steuerlogik, die Diagnose und das Wartungssystem des Ladegeräts. IVY führt Zertifizierungen gemäß den Anforderungen der Normen IEC 62955 / IEC 62752 / IEC 61851-1 sowie CE-EMV- und weitere Marktzulassungen für die Baureihe auf.

Für Systemintegratoren liegt der Wert einer RCMU auch in der Systemarchitektur. Anstatt den Fehlerstromschutz als große, eigenständige Komponente zu behandeln, kann der Überwachungssensor mit dem EVSE-Controller und einem Relais, Schütz oder einer anderen Trennvorrichtung zusammenarbeiten. Die RCMU selbst ist das Erfassungs- und Überwachungselement; die endgültige Abschaltung erfolgt durch das Schutzsystem des Ladegeräts. Dieser Ansatz ermöglicht kompaktere Designs für Wallboxen und Lademodule und bietet Ingenieuren gleichzeitig größere Flexibilität bei der Gestaltung des gesamten Schutzkonzepts.

Das gleiche Prinzip der AC/DC-Fehlerstromüberwachung lässt sich auch in anderen Bereichen der Leistungselektronik anwenden, beispielsweise bei Photovoltaik-Wechselrichtern, USV-Systemen und Industrieanlagen, bei denen Isolationsfehler und Gleichstromlecks frühzeitig erkannt werden müssen.

Da Produkte zum Laden von Elektrofahrzeugen immer kleiner, intelligenter und stärker integriert werden, müssen sich auch die Sicherheitskomponenten in diese Richtung weiterentwickeln. Mit kompakter Bauweise, AC/DC-Fehlerstromerkennung, programmierbaren Alarmen und digitaler Kommunikation bietet der IVY MD0630T01A-Z Herstellern von EV-Ladegeräten einen praktischen Baustein für sicherere und stärker vernetzte Ladeanlagen.
