Einleitung
Die moderne Halbleiterfertigung, die Photovoltaikproduktion, hochmoderne Labore, pharmazeutische Anlagen und die chemische Feinverarbeitung sind allesamt auf die sichere Lagerung und kontrollierte Verteilung gefährlicher flüssiger Chemikalien angewiesen. Von konzentrierten Säuren und brennbaren Lösungsmitteln bis hin zu abrasiven CMP-Schlämmen (Chemical Mechanical Planarization) erfordert jede Chemikalie spezielle Handhabungsgeräte, die darauf ausgelegt sind, Sicherheit, Reinheit, Betriebseffizienz und die Einhaltung gesetzlicher Vorschriften zu gewährleisten.

Schränke für flüssige Chemikalien sind zu einem unverzichtbaren Bestandteil automatisierter Chemikalienzufuhrsysteme geworden. Anstatt lediglich als einfache Lagerbehälter zu dienen, vereinen die heutigen Hochleistungsschränke für flüssige Chemikalien Leckageerkennung, Drucküberwachung, Belüftung, automatische Abschaltfunktionen, chemische Kompatibilität und intelligente Steuerungssysteme, die Betriebsrisiken erheblich reduzieren und gleichzeitig die Produktionsproduktivität steigern.

Die Auswahl des besten Schranks für flüssige Chemikalien erfordert ein Verständnis der Eigenschaften verschiedener Chemikalien, der Kompatibilität der Baumaterialien, des Automatisierungsgrades, der Umgebungsanforderungen sowie zukünftiger Produktionserweiterungen.

Dieser Artikel beleuchtet die wichtigsten Konstruktionsprinzipien, Anwendungsbereiche, Sicherheitsmerkmale und Auswahlkriterien für Schränke für flüssige Chemikalien, die speziell für die Handhabung von Säuren, brennbaren Lösungsmitteln und CMP-Schlämmen entwickelt wurden.

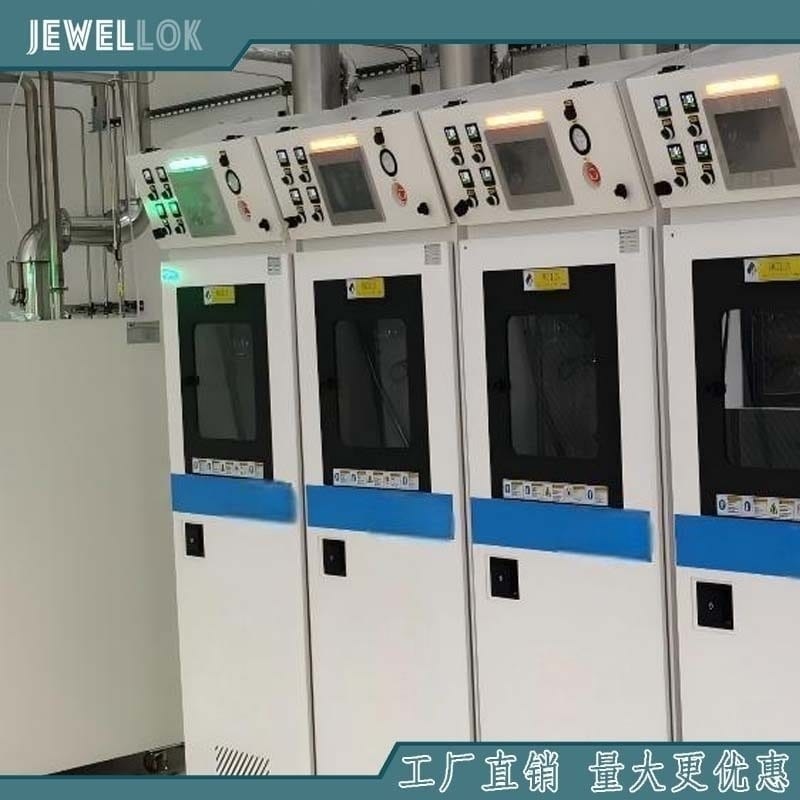

Hersteller von Spezialgasschränken
Hersteller von Spezialgasschränken
Was ist ein Schrank für flüssige Chemikalien?
Ein Schrank für flüssige Chemikalien ist ein geschlossenes, technisch ausgereiftes System, das für die sichere Lagerung, Überwachung und Verteilung gefährlicher Prozesschemikalien in der industriellen Fertigung konzipiert ist. Im Gegensatz zu herkömmlichen Lagerschränken steuern Chemikalienschränke aktiv die Abgabe der Chemikalien und schützen gleichzeitig das Bedienpersonal und die Produktionsanlagen.

Ein typischer Schrank für flüssige Chemikalien umfasst:

Lagerfach für Chemikalien
Doppelt umschlossene Rohrleitungen
Pneumatische oder elektrische Ventile
Leckagesensoren
Drucküberwachungsgeräte
Durchflussregelvorrichtungen
Automatische Notabschaltung
Belüftungsanschlüsse
SPS-Steuerungssystem
Mensch-Maschine-Schnittstelle (HMI)
Alarm- und Überwachungssysteme
Der Schrank fungiert als Schnittstelle zwischen den Chemikalienbehältern und den nachgeschalteten Prozessanlagen und minimiert dabei die Exposition des Bedienpersonals.

Warum spezielle Schränke erforderlich sind
Verschiedene Prozesschemikalien weisen einzigartige physikalische und chemische Eigenschaften auf.

Beispiele hierfür sind:

Säurehaltige Chemikalien
Zu den gängigen Halbleitersäuren gehören:

Schwefelsäure (H₂SO₄)
Flusssäure (HF)
Salzsäure (HCl)
Salpetersäure (HNO₃)
Phosphorsäure (H₃PO₄)
Diese Chemikalien sind stark korrosiv und erfordern korrosionsbeständige, mit der Flüssigkeit in Berührung kommende Werkstoffe.

Organische Lösungsmittel
Zu den typischen Lösungsmitteln gehören:

IPA (Isopropylalkohol)
Aceton
PGMEA
Ethanol
Methanol
NMP
Lösungsmittel stellen aufgrund ihrer niedrigen Flammpunkte eine Brandgefahr dar und erfordern Explosionsschutzmaßnahmen sowie eine Belüftung.

CMP-Schlämme
CMP-Schlämme werden häufig beim Polieren von Halbleiterwafern eingesetzt.

Zu ihren Eigenschaften zählen:

Abrasive Nanopartikel
Hoher Feststoffgehalt
Neigung zur Sedimentation
Hohe Viskosität
Empfindliche Partikelgrößenverteilung
CMP-Schlammschränke erfordern spezielle Zirkulationssysteme, die das Absetzen von Partikeln verhindern und gleichzeitig einen stabilen Durchfluss gewährleisten.

Anwendungen in verschiedenen Branchen
Schränke für flüssige Chemikalien finden breite Anwendung in:

Halbleiterfertigung
Nassarbeitsbänke
Ätzgeräte
Reinigungsanlagen
CMP-Systeme
Fotolackbeschichtung
Chemisch-mechanisches Polieren
Waferreinigung
Fertigung von Flachbildschirmen
Chemikalienschränke enthalten:

Ätzmittel
Reinigungschemikalien
Entwickler
Fotolacke
Solarzellenfertigung
Die Photovoltaikproduktion erfordert:

HF
HNO₃
KOH
Reinigungsmittel
Chemikalien zur Oberflächenbehandlung
Pharmazeutische Industrie
Zu den Anwendungen gehören:

Hochreine Lösungsmittel
Prozesssäuren
Reinigungschemikalien
Pufferlösungen
Chemielabore
Forschungseinrichtungen benötigen eine sichere Lagerung und Bereitstellung von:

Analytische Reagenzien
Ätzende Flüssigkeiten
Organische Lösungsmittel
Hochreine Chemikalien
Wesentliche Konstruktionsmerkmale
1. Chemische Verträglichkeit
Die Materialauswahl ist die Grundlage für die Zuverlässigkeit der Schränke.

Typische Konstruktionsmaterialien sind:

Für saure Chemikalien
PVDF
PTFE
PFA
HDPE
PP
PTFE-ausgekleidete Schläuche
Diese Materialien bieten eine hervorragende Korrosionsbeständigkeit.

Für Lösungsmittel
Zu den kompatiblen Materialien gehören:

Edelstahl 316L
PTFE
PFA
PVDF
Viton-Dichtungen
Kalrez-Dichtungen
Die Materialverträglichkeit muss stets entsprechend der verwendeten Chemikalie überprüft werden.

Für CMP-Slurry
Slurry-kompatible Komponenten sollten Folgendes umfassen:

Glatte Innenflächen
Materialien mit geringer Partikelbildung
Verschleißfeste Pumpen
Rohrleitungsführung zur Verhinderung von Ablagerungen
2. Leckageerkennung
Die Leckageerkennung ist eine der wichtigsten Sicherheitsfunktionen.

Moderne Systeme verfügen in der Regel über:

Leckwannen am Boden
Optische Lecksensoren
Leitfähigkeitssensoren
Chemikalienspezifische Sensoren
Kontinuierliche Überwachung
Wird ein Leck erkannt, führt die Kammer automatisch folgende Maßnahmen durch:

Unterbrechung der Chemikalienzufuhr
Schließen der pneumatischen Ventile
Auslösen von Alarmen
Versenden von Fernbenachrichtigungen
3. Belüftungssystem
Gefährliche Dämpfe dürfen sich niemals im Inneren des Schranks ansammeln.

Belüftungssysteme sorgen für:

Kontinuierliche Absaugung
Unterdruckbetrieb
Dampfabsaugung
Korrosionsminderung
Verbesserte Sicherheit für das Bedienpersonal
Der Luftstrom wird in der Regel an das Absaugsystem der Anlage angeschlossen.

4. Doppelte Einhausung
Die meisten Halbleiteranlagen erfordern eine doppelt eingehauste Rohrleitung.

Zu den Vorteilen gehören:

Sekundärer Leckageschutz
Umweltschutz
Einfachere Wartung
Einhaltung von Sicherheitsstandards für die Halbleiterindustrie
Die äußere Sicherheitshülle fängt Leckagen aus den primären Prozessleitungen auf.

5. Drucküberwachung
Ein stabiler Druck gewährleistet eine zuverlässige Chemikalienzufuhr.

Drucksensoren überwachen kontinuierlich:

Tankdruck
Pumpenauslassdruck
Prozessleitungsdruck
Differenzdruck
Abnormale Zustände lösen automatische Alarme aus.

6. Durchflussüberwachung
Durchflussmesser überprüfen die Chemikalienzufuhr.

Zu den Funktionen gehören:

Durchflussüberprüfung
Verbrauchsüberwachung
Prozessoptimierung
Chargenprotokollierung
Früherkennung von Verstopfungen
Auslegung von Säure-Chemikalienschränken
Säureschränke erfordern einen erhöhten Korrosionsschutz.

Zu den typischen Merkmalen gehören:

Schrankstruktur aus Polypropylen
PVDF-Rohrleitungen
PTFE-Ventile
Säurebeständige Pumpen
Korrosionsbeständige Sensoren
Chemikalienbeständige Lüftungskanäle
Systeme für Flusssäure erfordern oft spezielle Materialien, da HF Glas und viele Metalle angreift.

Eine ordnungsgemäße Trennung verhindert das Vermischen unverträglicher Chemikalien.

Auslegung von Schränken für Lösungsmittel
Bei Schränken für brennbare Lösungsmittel steht die Vermeidung von Entzündungen im Vordergrund.

Wichtige Konstruktionselemente sind:

Explosionsgeschützte elektrische Komponenten
Erdungssysteme
Schutz vor elektrostatischer Entladung
Belüftungsüberwachung
Lösungsmittelbeständige Dichtungen
Integrierte Brandmeldeanlage
Eine automatische Abschaltung minimiert das Brandrisiko bei Auftreten von Störzuständen.

Auslegung von CMP-Slurry-Schränken
CMP-Slurry stellt besondere technische Herausforderungen dar.

Im Gegensatz zu reinen Flüssigkeiten enthält Slurry abrasive Partikel, die sich während der Lagerung absetzen.

Fortschrittliche Slurry-Schränke verfügen daher über:

Kontinuierliche Zirkulation
Die kontinuierliche Umwälzung sorgt für eine gleichmäßige Partikelverteilung.

Schonendes Pumpendesign
Pumpen mit geringer Scherwirkung verhindern Partikelschäden und gewährleisten gleichzeitig einen stabilen Durchfluss.

Rohrleitungen ohne Toträume
Durch die Vermeidung von Stauzonen wird die Ablagerung von Sedimenten reduziert.

Präzise Durchflussregelung
Ein stabiler Durchfluss gewährleistet eine gleichbleibende Qualität der Waferpolitur.

Partikelüberwachung
Einige fortschrittliche Systeme verfügen über eine Überwachung der Partikelkonzentration, um die Prozesskonsistenz zu verbessern.

Intelligente Automatisierung
Moderne Schränke für flüssige Chemikalien unterstützen zunehmend die Fertigung im Rahmen von Industrie 4.0.

Zu den Automatisierungsfunktionen gehören:

SPS-Steuerung
Rezepturverwaltung
Touchscreen-HMI
Automatische Ventilsequenzierung
Überwachung des Chemikalienfüllstands
Pumpensteuerung
Datenprotokollierung
Alarmverlauf
Ferndiagnose
Ethernet-Kommunikation
Die Integration in Manufacturing Execution Systems (MES) ermöglicht eine zentralisierte Überwachung.

Sicherheitsmerkmale
Hochwertige Chemikalienschränke verfügen über mehrstufige Schutzmaßnahmen.

Zu den gängigen Sicherheitsfunktionen gehören:

Not-Aus-Taster
Leckageerkennung
Überdruckschutz
Unterdruckalarme
Alarme bei Chemikalienfüllstand
Türverriegelung
Belüftungsüberwachung
Brandmelder-Schnittstelle
Gasdetektion (sofern zutreffend)
Automatische Notabschaltung
Diese Systeme reduzieren die Wahrscheinlichkeit von Chemieunfällen erheblich.

Umweltschutz
Die Umweltvorschriften werden immer strenger.

Moderne Schränke tragen zur ökologischen Nachhaltigkeit bei, indem sie:

Chemikalienaustritte verhindern
Dampfemissionen reduzieren
Chemikalienabfälle minimieren
das Recycling von Chemikalien unterstützen
den Wartungsaufwand senken
die Effizienz der Chemikalienverwertung verbessern
Viele Anlagen integrieren zudem Auffangsysteme unter den Schränken, um zusätzlichen Schutz zu bieten.

Wartungshinweise
Regelmäßige Wartung trägt dazu bei, die Zuverlässigkeit der Anlagen zu maximieren.

Zu den empfohlenen Wartungsmaßnahmen gehören:

Überprüfung von Schläuchen und Armaturen
Überprüfung der Sensorkalibrierung
Test der Notabschaltung
Überprüfung des Lüftungsluftstroms
Reinigung der Auffangwannen
Austausch verschlissener Dichtungen
Überprüfung der Pumpen
Überprüfung der Druckgenauigkeit
Test der Kommunikationssysteme
Überprüfung des Alarmverlaufs
Vorbeugende Wartung reduziert unerwartete Ausfallzeiten erheblich.

Auswahl des besten Schranks für flüssige Chemikalien
Bei der Auswahl eines Schranks sollten Hersteller mehrere technische Faktoren berücksichtigen.

Chemische Verträglichkeit
Jede mit der Chemikalie in Berührung kommende Komponente muss mit der vorgesehenen Chemikalie verträglich sein.

Prozessanforderungen
Ermitteln Sie:

Erforderliche Durchflussrate
Betriebsdruck
Temperatur
Reinheitsgrad
Viskosität der Chemikalie
Automatisierungsgrad
Prüfen Sie, ob das System Folgendes erfordert:

Manueller Betrieb
Halbautomatische Steuerung
Vollautomatische Chemikalienzufuhr
Sicherheitsstandards
Überprüfen Sie die Einhaltung geltender Normen wie:

SEMI-Richtlinien
FM-Zulassungen (sofern zutreffend)
CE-Zertifizierung
Qualitätsmanagement nach ISO 9001
Lokale Brandschutz- und Umweltvorschriften
Zukünftige Erweiterung
Modulare Schrankkonstruktionen vereinfachen zukünftige Aufrüstungen bei steigender Produktionskapazität.

Vorteile hochwertiger Schränke für flüssige Chemikalien
Die Investition in speziell entwickelte Schränke für flüssige Chemikalien bietet zahlreiche Vorteile.

Erhöhte Sicherheit
Mehrere Schutzsysteme minimieren Risiken für Personal und Anlagen.

Verbesserte chemische Reinheit
Hochreine Materialien reduzieren Verunreinigungen während des Chemikalientransports.

Höhere Produktivität
Der automatisierte Betrieb reduziert manuelle Eingriffe und steigert die Produktionseffizienz.

Geringere Wartungskosten
Zuverlässige Komponenten verlängern die Lebensdauer und senken die Betriebskosten.

Bessere Prozessstabilität
Stabiler Druck und Durchfluss verbessern die Konsistenz der Fertigung.

Einhaltung gesetzlicher Vorschriften
Eine ordnungsgemäße Schrankkonstruktion unterstützt die Einhaltung von Umwelt- und Arbeitsschutzanforderungen.

Geringere Gesamtbetriebskosten
Obwohl hochwertige Systeme eine höhere Anfangsinvestition erfordern, führen verbesserte Zuverlässigkeit, reduzierte Ausfallzeiten und eine längere Lebensdauer der Anlagen in der Regel zu niedrigeren Betriebskosten über die gesamte Lebensdauer.

Zukünftige Trends in der Technologie für Flüssigchemikalienschränke
Da sich die Halbleitertechnologie in Richtung kleinerer Prozessknoten und höherer Produktionseffizienz entwickelt, werden auch Flüssigchemikalienschränke kontinuierlich weiterentwickelt.

Zu den sich abzeichnenden Trends gehören:

KI-gestützte vorausschauende Wartung
Integration von Digital Twins zur Prozesssimulation
IoT-gestützte Fernüberwachung
Echtzeit-Analyse des Chemikalienverbrauchs
Automatische Bestandsverwaltung
Intelligente Algorithmen zur Leckagevorhersage
Verbesserte Cybersicherheit für vernetzte Anlagen
Energieeffiziente Pumpen und Steuerungssysteme
Modulare Konstruktionen für eine schnelle Inbetriebnahme
Bessere Kompatibilität mit chemischen Prozessen im Ultrahochreinheitsbereich
Diese Innovationen ermöglichen es Herstellern, ihre betriebliche Effizienz zu steigern und gleichzeitig die immer anspruchsvolleren Sicherheits-, Umwelt- und Qualitätsstandards zu erfüllen.

Hochdurchfluss-Druckregler für ultrahochreine Gase
Hochdurchfluss-Druckregler für ultrahochreine Gase
Fazit
Schränke für flüssige Chemikalien sind längst keine einfachen Lagerschränke mehr – sie sind intelligente, sicherheitskritische Systeme, die eine zentrale Rolle im modernen Chemikalienumschlag spielen. Ob beim Umgang mit hochkorrosiven Säuren, brennbaren organischen Lösungsmitteln oder partikelempfindlichen CMP-Schlämmen: Der richtige Schrank gewährleistet eine sichere Lagerung, eine präzise Chemikalienzufuhr und einen unterbrechungsfreien Produktionsbetrieb.

Die besten Schränke für flüssige Chemikalien kombinieren chemisch verträgliche Materialien, fortschrittliche Leckageerkennung, robuste Belüftung, intelligente Automatisierung und umfassende Sicherheitsverriegelungen zum Schutz von Personal, Ausrüstung und Umwelt. In Branchen wie der Halbleiterfertigung, der Photovoltaik, der Pharmaindustrie und der Spitzenforschung tragen diese Systeme direkt zu höherer Prozessstabilität, verbesserter Produktqualität und niedrigeren Betriebskosten bei.

Da die Fertigung zunehmend auf Digitalisierung und Automatisierung setzt, werden Flüssigchemikalienschränke der nächsten Generation ein noch höheres Maß an Intelligenz, vorausschauender Wartung und Fernverwaltung bieten. Die Entscheidung für eine durchdachte, skalierbare und normkonforme Lösung erfüllt heute nicht nur die aktuellen Produktionsanforderungen, sondern schafft auch eine solide Grundlage für zukünftige Erweiterungen – und ist damit eine strategische Investition für jeden Betrieb, der mit gefährlichen flüssigen Chemikalien umgeht.

Weitere Informationen zu den besten Schränken für flüssige Chemikalien für den Umgang mit Säuren, Lösungsmitteln und CMP-Schlämmen finden Sie bei Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
