Leitfaden zum automatischen Gasumschalt-Verteiler-System für industrielle, medizinische und Hochreinheitsanwendungen

{{{sourceTextContent.subTitle}}}

Hersteller von automatischen Gasumschalt-Verteilersystemen

{{{sourceTextContent.description}}}

Ein automatisches Gasumschalt-Verteiler-System ist eine der wichtigsten Komponenten in der modernen Gasversorgungsinfrastruktur. Ob in der Halbleiterfertigung, in Krankenhäusern, Labors, pharmazeutischen Einrichtungen, Laserschneidanlagen oder industriellen Produktionslinien – ein automatisches Umschalt-Verteiler-System gewährleistet eine kontinuierliche, zuverlässige und sichere Gasversorgung ohne Unterbrechungen.

Unerwartete Unterbrechungen der Gasversorgung können zu Produktionsausfällen, Beeinträchtigungen der Produktqualität, Schäden an Anlagen und sogar zu Sicherheitsrisiken führen. Im Gegensatz zu manuellen Verteileranlagen, bei denen das Personal die Gasflaschen manuell umschalten muss, leiten automatische Umschaltverteiler die Gasversorgung nahtlos von der Hauptflaschenbank auf die Reservebank um, sobald der Druck einen voreingestellten Wert erreicht.

Dieser Artikel bietet einen umfassenden Überblick über automatische Gasumschaltverteiler, einschließlich ihrer Funktionsweise, Komponenten, Vorteile, Anwendungsbereiche, Auswahlkriterien, Sicherheitsmerkmale und Wartungsmaßnahmen.

Die 10 besten Druckregler für ultrahochreine Gase in Indien
Die 10 besten Druckregler für ultrahochreine Gase in Indien
Was ist ein automatisches Gasumschalt-Verteilerrohrsystem?
Ein automatisches Gasumschalt-Verteilerrohrsystem ist eine technische Gasverteilungslösung, die dafür ausgelegt ist, die Gasversorgung automatisch von einer Gasflaschenbank auf eine andere umzuschalten, ohne den nachgeschalteten Gasfluss zu unterbrechen.

Das System besteht aus zwei Gasflaschenbänken:

Primäre Gasflaschenbank
Reserve-Gasflaschenbank
Wenn die primäre Gasflaschenbank leer wird, leitet das Verteiler-System die Versorgung automatisch auf die Reserve-Gasflaschenbank um und hält dabei den Ausgangsdruck stabil.

Das Bedienpersonal kann dann die leeren Gasflaschen auf der leeren Seite austauschen, ohne die Produktion unterbrechen zu müssen.

Dieser automatische Vorgang verhindert Ausfallzeiten und gewährleistet gleichzeitig eine unterbrechungsfreie Gasversorgung.

Warum die automatische Umschaltung wichtig ist
In vielen Branchen sind Gasunterbrechungen nicht tolerierbar.

Beispiele hierfür sind:

Halbleiterfertigung
Hochreine Prozessgase werden kontinuierlich benötigt für:

Ätzen
CVD
PVD
ALD
Ionenimplantation
Waferreinigung
Selbst eine kurze Druckschwankung kann die Waferqualität und die Produktionsausbeute beeinträchtigen.

Medizinische Einrichtungen
Krankenhäuser sind auf eine unterbrechungsfreie Versorgung mit folgenden Gasen angewiesen:

Sauerstoff
Lachgas
Medizinische Luft
Kohlendioxid
Die automatische Umschaltung gewährleistet eine kontinuierliche Patientenversorgung.

Pharmazeutische Produktion
Herstellungsprozesse erfordern häufig:

Stickstoffspülung
Reine Prozessgase
Sterile Umgebungen
Gasunterbrechungen können zu einer Kontamination der Produkte führen.

Industrielle Fertigung
Zu den Anwendungsbereichen gehören:

Laserschneiden
Schweißen
Wärmebehandlung
Lebensmittelverpackung
Chemische Verarbeitung
Ein kontinuierlicher Gasfluss maximiert die Produktionseffizienz.

Funktionsprinzip eines automatischen Umschaltverteilers
Das Funktionsprinzip ist einfach, aber äußerst zuverlässig.

Schritt 1: Die Primärflaschenbank liefert Gas
Die Primärflaschenbank liefert Gas über:

Absperrventile
Hochdruckschläuche
Rückschlagventile
Druckregler
Der Gasdruck wird auf den gewünschten Arbeitsdruck reduziert.

Schritt 2: Drucküberwachung
Der automatische Umschaltregler überwacht ständig den Eingangsdruck.

Wenn sich die Gasflaschen leeren, sinkt der Druck allmählich.

Schritt 3: Automatische Umschaltung
Wenn der Druck unter den voreingestellten Umschaltpunkt fällt, leitet der Regler die Versorgung automatisch auf die Reservebank um.

Der Übergang erfolgt ohne Unterbrechung des nachgeschalteten Gasstroms.

Schritt 4: Austausch der Gasflaschen
Das Bedienpersonal tauscht leere Gasflaschen in der aufgebrauchten Bank sicher aus.

Die neu befüllten Gasflaschen bilden die Reservebank für den nächsten Umschaltzyklus.

Dieser abwechselnde Prozess gewährleistet eine kontinuierliche Gasversorgung.

Hauptkomponenten eines automatischen Umschaltverteilers
Ein komplettes System umfasst in der Regel mehrere wichtige Komponenten.

1. Gasflaschen-Anschlussschläuche
Flexible Schläuche aus Edelstahl oder mit PTFE-Auskleidung verbinden die Gasflaschen mit dem Verteiler.

Zu den Merkmalen gehören:

Hohe Druckfestigkeit
Korrosionsbeständigkeit
Leckdichte Abdichtung
Lange Lebensdauer
2. Absperrventile
Jeder Gasflaschenanschluss verfügt über manuelle Absperrventile.

Zu den Funktionen gehören:

Flaschenwechsel
Wartung
Notabschaltung
3. Rückschlagventile
Rückschlagventile verhindern einen Rückfluss des Gases zwischen den Flaschenbänken.

Zu den Vorteilen gehören:

Erhöhte Sicherheit
Stabiler Druck
Verhinderung von Kreuzkontaminationen
4. Automatischer Umschaltregler
Der Regler ist das Herzstück des Systems.

Zu seinen Funktionen gehören:

Druckminderung
Druckstabilisierung
Automatische Umschaltung
Durchflussausgleich
5. Manometer
Manometer zeigen an:

Flaschendruck
Ausgangsdruck
Leitungsdruck
Der Bediener kann den Zustand der Flaschen schnell ermitteln.

6. Leitungsregler
Sekundärregler sorgen für einen konstanten Ausgangsdruck, unabhängig von Schwankungen des Flaschendrucks.

7. Überdruckventil
Überdruckventile schützen nachgeschaltete Geräte vor Überdruck.

8. Montagehalterung
Ein robuster Wandrahmen hält die Verteilerbaugruppe sicher.

Arten von automatischen Gasumschalt-Verteilersystemen
Unterschiedliche Anwendungen erfordern unterschiedliche Verteilerkonfigurationen.

Einstufige automatische Umschaltung
Geeignet für:

Industriegase
Schweißgase
Allgemeine Fertigung
Vorteile:

Kostengünstig
Einfacher Aufbau
Einfache Installation
Zweistufige automatische Umschaltung
Üblich in:

Laboren
Halbleiteranlagen
Medizinischen Gassystemen
Vorteile:

Bessere Druckstabilität
Genauere Regelung
Höhere Gasreinheit
Verteiler für hochreine Gase
Speziell entwickelt für:

Halbleiterfabriken
Pharmazeutische Produktion
Forschungslabore
Merkmale:

Edelstahl 316L
Orbitalschweißen
Elektropolierte Innenfläche
Geringes Totvolumen
Extrem niedrige Leckagerate
Montage im Reinraum
Vollautomatischer intelligenter Verteiler
Fortschrittliche Systeme integrieren:

SPS-Steuerung
Touchscreen-Oberfläche
Fernüberwachung
Alarmsystem
Drucksensoren
Durchflussüberwachung
Geeignet für Industrie-4.0-Umgebungen.

Häufig verwendete Gase in automatischen Umschaltsystemen
Automatische Verteiler sind mit zahlreichen Gasen kompatibel.

Inertgase
Stickstoff (N₂)
Argon (Ar)
Helium (He)
Anwendungen:

Spülen
Schutzgasfüllung
Laserbearbeitung
Halbleiterfertigung
Medizinische Gase
Sauerstoff
Lachgas
Medizinische Luft
Kohlendioxid
Anwendungen:

Operationssäle
Intensivstation
Patientenstationen
Spezialgase
Beispiele hierfür sind:

Wasserstoff
Ammoniak
Chlor
Silan
Phosphin
Bortrifluorid
Diese Gase erfordern erweiterte Sicherheitssysteme.

Industriegase
Dazu gehören:

CO₂
Acetylen
Propan
Sauerstoff
Stickstoff
Zu den Anwendungsbereichen zählen Schweißen und Metallverarbeitung.

Vorteile automatischer Umschalt-Verteilersysteme
Unterbrechungsfreie Gasversorgung
Der Hauptvorteil ist die kontinuierliche Gasversorgung ohne manuelles Eingreifen.

Erhöhte Sicherheit
Automatische Systeme verringern die Gefährdung des Bedienpersonals durch:

Giftige Gase
Ätzende Gase
Entzündliche Gase
Hochdruckflaschen
Verbesserte Produktivität
Die Produktionslinien laufen während des Flaschenwechsels weiter.

Eine Stilllegung ist nicht erforderlich.

Stabiler Druck
Eine zweistufige Druckregelung minimiert Schwankungen des Ausgangsdrucks.

Ein stabiler Druck verbessert die Prozesskonsistenz.

Geringerer Arbeitsaufwand
Das manuelle Umschalten entfällt.

Das Wartungspersonal tauscht lediglich leere Gasflaschen aus.

Bessere Gasausnutzung
Durch die automatische Umschaltung können Gasflaschen vor dem Austausch vollständig aufgebraucht werden.

Gasverschwendung wird minimiert.

Geringere Betriebskosten
Zu den Vorteilen gehören:

Reduzierte Ausfallzeiten
Geringere Arbeitskosten
Verbesserte Effizienz
Weniger Produktabfall
Anwendungen für hochreine Gase
Systeme für hochreine Gase erfordern höchste Reinheit.

Typische Branchen sind:

Halbleiterfertigung
Ultrahochreine Gase werden verwendet für:

Waferherstellung
Dünnschichtabscheidung
Plasmaätzen
Reinigungsprozesse
Typische Reinheitsgrade:

99,999 %
99,9999 %
99,99999 %
Pharmazeutische Industrie
Automatische Verteiler versorgen:

Stickstoff
Sauerstoff
Kohlendioxid
Anwendungsbereiche sind unter anderem:

Sterile Produktion
Verpackung
Fermentation
Reinräume
Analytische Labore
Labore benötigen eine stabile Gasversorgung für:

Gaschromatographie (GC)
ICP-MS
Massenspektrometrie
Atomabsorptionsspektroskopie
Die Druckstabilität wirkt sich direkt auf die analytische Genauigkeit aus.

In Hochreinheitssystemen verwendete Werkstoffe
Die Werkstoffauswahl ist entscheidend.

Zu den gängigen Werkstoffen gehören:

Edelstahl 316L
Vorteile:

Korrosionsbeständigkeit
Hohe Festigkeit
Hervorragende Reinheit
Lange Lebensdauer
VIM-VAR-Edelstahl
Wird in Anwendungen auf Halbleiter-Niveau eingesetzt, die Folgendes erfordern:

Extrem niedrige Einschlusswerte
Hervorragende Korrosionsbeständigkeit
Erhöhte Zuverlässigkeit
PTFE-Dichtungen
Bieten hervorragende Kompatibilität mit:

Korrosiven Gasen
Oxidierenden Gasen
Gasen von ultrahoher Reinheit
Wichtige Sicherheitsmerkmale
Moderne Systeme verfügen über mehrere Sicherheitsmechanismen.

Dazu gehören:

Überdruckventile
Überströmventile
Rückschlagventile
Leckageerkennung
Gaswarngeräte
Notabsperrventile
Entlüftungsleitungen
Druckalarme
Diese Merkmale reduzieren Betriebsrisiken erheblich.

Bewährte Verfahren für die Installation
Eine ordnungsgemäße Installation gewährleistet optimale Leistung.

Zu den Empfehlungen gehören:

Installieren Sie das System an einem gut belüfteten Ort.
Sichern Sie Gasflaschen mit zugelassenen Halterungen.
Beachten Sie die örtlichen Gas-Sicherheitsvorschriften.
Vermeiden Sie übermäßige Vibrationen.
Kennzeichnen Sie alle Gasleitungen deutlich.
Führen Sie vor der Inbetriebnahme eine Helium-Dichtheitsprüfung durch.
Überprüfen Sie die Druckeinstellungen vor dem Start.
Installieren Sie Gaswarnsysteme an Orten, an denen gefährliche Gase verwendet werden.
Regelmäßige Wartung
Regelmäßige Wartung verlängert die Lebensdauer des Systems.

Empfohlener Inspektionsplan:

Täglich
Druckmessgeräte prüfen.
Auslassdruck überprüfen.
Alarmanlagen überprüfen.
Wöchentlich
Schläuche überprüfen.
Auf Undichtigkeiten prüfen.
Funktion der Druckregler überprüfen.
Monatlich
Ventile überprüfen.
Außenflächen reinigen.
Automatische Umschaltung testen.
Jährlich
Verschlissene Dichtungen austauschen.
Druckregler kalibrieren.
Umfassende Dichtheitsprüfung durchführen.
Funktion der Sicherheitsventile überprüfen.
Vorbeugende Wartung minimiert unerwartete Ausfälle.

So wählen Sie das richtige automatische Gasumschalt-Verteiler-System aus
Vor dem Kauf sollten mehrere Faktoren berücksichtigt werden.

Gasart
Unterschiedliche Gase erfordern kompatible Werkstoffe und Dichtungstechnologien.

Gasreinheit
Anwendungen mit hoher Reinheit erfordern elektropolierte Edelstahlkomponenten mit extrem niedrigen Leckageraten.

Durchflussrate
Berechnen Sie den maximalen Prozessbedarf, um Regler und Rohrleitungen richtig zu dimensionieren.

Betriebsdruck
Wählen Sie Komponenten mit geeigneten Druckwerten sowohl für die Einlass- als auch für die Auslassbedingungen.

Anzahl der Gasflaschen
Die Systeme sind in folgenden Konfigurationen erhältlich:

2 Gasflaschen
4 Gasflaschen
8 Gasflaschen
12 Gasflaschen
16 Gasflaschen
Kundenspezifische Mehrflaschenbänke
Automatisierungsanforderungen
Prüfen Sie, ob Ihre Anlage Folgendes benötigt:

SPS-Integration
Fernüberwachung
Digitale Druckanzeige
Alarmmeldungen
SCADA-Kompatibilität
Einhaltung von Normen
Stellen Sie sicher, dass das System den geltenden Industriestandards entspricht, wie z. B.:

ISO-Anforderungen an das Qualitätsmanagement
CGA-Richtlinien (Compressed Gas Association)
NFPA-Sicherheitsvorschriften
CE-Kennzeichnung, sofern zutreffend
Lokale Vorschriften für medizinische oder industrielle Gase
Zukünftige Trends in der Gasverteilertechnologie
Da die Fertigung zunehmend automatisiert und vernetzt wird, entwickeln sich Gasversorgungssysteme weiter, um höheren Standards hinsichtlich Effizienz, Zuverlässigkeit und Intelligenz gerecht zu werden.

Zu den sich abzeichnenden Trends gehören:

Intelligente Überwachung: Integrierte Sensoren erfassen kontinuierlich Druck, Durchfluss, Temperatur und Gasverbrauch und ermöglichen so Transparenz in Echtzeit.
Vorausschauende Wartung: Mithilfe von Datenanalysen lassen sich Leistungsabweichungen erkennen und der Verschleiß von Komponenten vor dem Auftreten von Ausfällen vorhersagen, wodurch ungeplante Ausfallzeiten reduziert werden.
Fernzugriff: Plattformen wie Ethernet, Modbus und das industrielle Internet der Dinge (IIoT) ermöglichen es Ingenieuren, Gasverteilersysteme von zentralen Leitständen aus zu überwachen und zu steuern.
Automatische Datenerfassung: Digitale Aufzeichnungen von Druckwerten, Alarmen und Gasflaschenwechseln unterstützen die Rückverfolgbarkeit und die Einhaltung gesetzlicher Vorschriften in der Pharma- und Halbleiterindustrie.
Verbesserte Sicherheitsdiagnostik: Fortschrittliche Systeme können Leckagen, ungewöhnliche Druckabfälle und Ventilfehlfunktionen automatisch erkennen und bei Bedarf Alarme oder Notabschaltungen auslösen.
Energieeffiziente Druckregelung: Neue Reglerkonstruktionen verbessern die Druckstabilität und reduzieren gleichzeitig Gasverluste, was zu niedrigeren Betriebskosten und zur Erreichung von Nachhaltigkeitszielen beiträgt.
Diese Innovationen helfen Anlagen dabei, ihre Betriebseffizienz zu steigern, Wartungskosten zu senken und die digitale Transformation des industriellen Gasmanagements zu unterstützen.

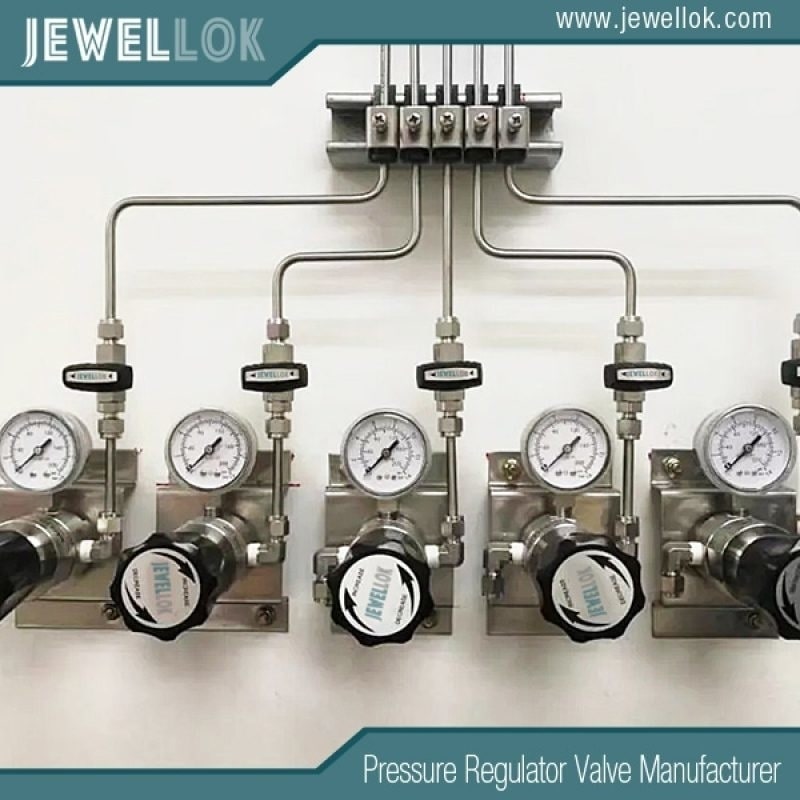

Hersteller und Lieferant von Versorgungssystemen für ultrahochreine (UHP) Gase und Chemikalien
Hersteller und Lieferant von Versorgungssystemen für ultrahochreine (UHP) Gase und Chemikalien
Fazit
Ein automatisches Gasumschalt-Verteiler-System ist eine unverzichtbare Lösung für jede Anlage, die eine zuverlässige, unterbrechungsfreie Gasversorgung benötigt. Durch den automatischen Wechsel zwischen Haupt- und Reserveflaschenbänken verhindern diese Systeme Produktionsunterbrechungen, verbessern die Sicherheit, reduzieren den Personalaufwand und sorgen für einen konstanten Ausgangsdruck.

Von Krankenhäusern und Forschungslabors bis hin zu Halbleiterfertigungsanlagen, pharmazeutischen Produktionsstätten und industriellen Verarbeitungsanlagen spielen automatische Umschaltverteiler eine entscheidende Rolle bei der Gewährleistung einer zuverlässigen Gasversorgung. Die Auswahl des richtigen Systems erfordert eine sorgfältige Abwägung von Gasart, Reinheitsgrad, Durchflussanforderungen, Betriebsdruck, Werkstoffen, Automatisierungsmöglichkeiten und der Einhaltung von Industriestandards.

Mit dem kontinuierlichen Fortschritt in den Bereichen intelligente Überwachung, vorausschauende Wartung und IIoT-Technologien werden automatische Umschalt-Verteilersysteme immer intelligenter, effizienter und einfacher zu verwalten. Die Investition in ein hochwertiges Verteilerrohrsystem schützt nicht nur kritische Betriebsabläufe, sondern steigert auch die Produktivität, die Produktqualität und die langfristige Betriebssicherheit in einer Vielzahl von industriellen, medizinischen und Hochreingas-Anwendungen.

Weitere Informationen zur Auswahl des richtigen Ultrahochreinheits-CO₂-Reglers für Ihr Labor und Ihre Forschung finden Sie auf der Website von Jewellok unter https://www.jewellok.com/product-category/chemical-delivery-system/.
