Hochreine Gasschränke für CVD- und Ätzprozesse

{{{sourceTextContent.subTitle}}}

Hochreine Gasschränke für CVD- und Ätzprozesse

{{{sourceTextContent.description}}}

Einleitung
Da sich die Halbleitertechnologie in Richtung kleinerer Prozessknoten, höherer Wafer-Ausbeuten und größerer Fertigungspräzision weiterentwickelt, steigt die Nachfrage nach Gasversorgungssystemen für ultrahochreine Gase (UHP) kontinuierlich an. Unter diesen Systemen dienen Ultrahochreinheits-Gasschränke als primäre Sicherheits- und Prozesssteuerungsausrüstung für die Zuführung gefährlicher, toxischer, korrosiver und hochreiner Prozessgase, die bei der chemischen Gasphasenabscheidung (CVD) und bei Halbleiterätzprozessen zum Einsatz kommen.

Moderne Halbleiterfabriken benötigen Gasversorgungssysteme, die nicht nur die Sicherheit des Bedienpersonals gewährleisten, sondern auch die Gasreinheit im Bereich von Teilen pro Milliarde (ppb) aufrechterhalten. Selbst mikroskopisch kleine Verunreinigungen können zu Waferfehlern, Ertragsverlusten oder Anlagenausfällen führen.

Dieser Artikel befasst sich mit dem Aufbau, den Funktionsprinzipien, den Schlüsselkomponenten, den Sicherheitsmerkmalen, der Materialauswahl und den Auswahlkriterien von Ultrahochreinheits-Gasschränken für CVD- und Ätzverfahren.

Großvolumige Hochdruck-Sauerstoffregler
Großvolumige Hochdruck-Sauerstoffregler
Was ist ein Ultrahochreinheits-Gasschrank?

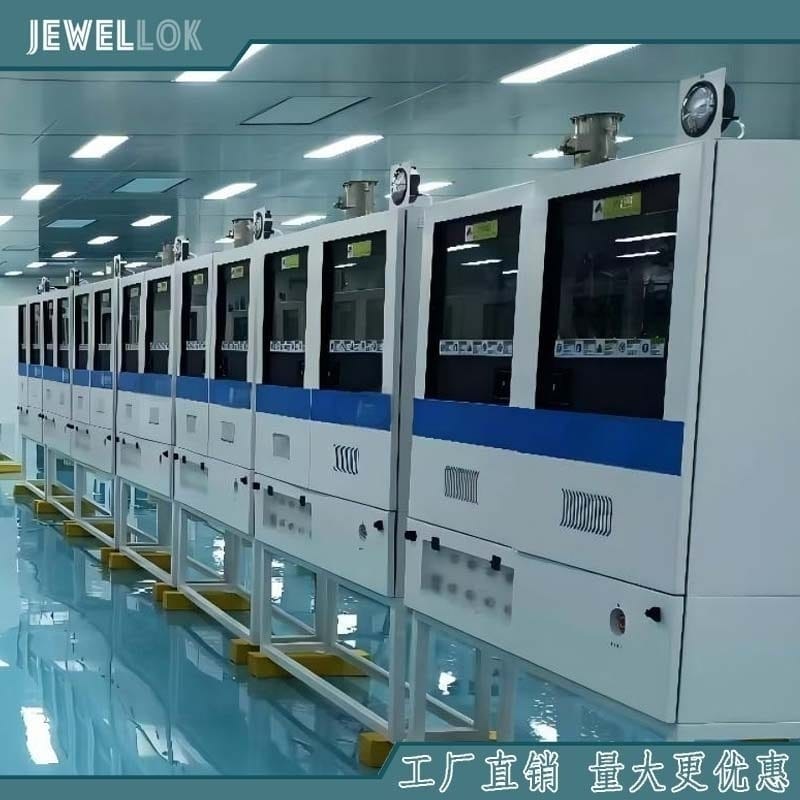

Ein Ultrahochreinheits-Gasschrank ist ein vollständig geschlossenes Gasversorgungssystem, das für die sichere Lagerung, Überwachung, Regulierung und Verteilung von speziellen Prozessgasen aus Hochdruckflaschen an Halbleiterfertigungsanlagen ausgelegt ist.

Der Schrank isoliert gefährliche Gase und bietet gleichzeitig automatische Druckregelung, Leckageerkennung, Notabschaltung, Gasüberwachung sowie Kommunikation mit dem Fabrikautomationssystem.

Zu den typischen Gasen gehören:

Silan (SiH₄)
Ammoniak (NH₃)
Wasserstoff (H₂)
Stickstoff (N₂)
Sauerstoff (O₂)
Helium (He)
Argon (Ar)
Chlor (Cl₂)
Chlorwasserstoff (HCl)
Bortrichlorid (BCl₃)
Wolframhexafluorid (WF₆)
Schwefelhexafluorid (SF₆)
Stickstofftrifluorid (NF₃)
Kohlenstofftetrafluorid (CF₄)
Diese Gase sind für Dünnschichtabscheidung, Plasmaätzen, Kammerreinigung, Oxidation, Dotierung und Passivierungsprozesse unverzichtbar.

Bedeutung von UHP-Gasschränken in CVD-Prozessen
Die chemische Gasphasenabscheidung (CVD) ist einer der kritischsten Fertigungsprozesse in der Halbleiterherstellung.

Während des CVD-Prozesses reagieren gasförmige Vorläufer auf der Waferoberfläche und lagern dort extrem dünne Schichten ab.

Beispiele hierfür sind:

Siliziumnitrid
Siliziumoxid
Polykristallines Silizium
Wolfram
Titannitrid
Da die Schichtdicke oft nur wenige Nanometer beträgt, hat die Gasreinheit direkten Einfluss auf:

die Gleichmäßigkeit der Schicht
die elektrischen Eigenschaften
Oberflächenfehler
die Partikelbildung
die Wiederholbarkeit des Prozesses
Ultrahochreine Gasschränke gewährleisten einen stabilen Gasdruck, eine präzise Durchflussregelung und eine kontaminationsfreie Zufuhr während des gesamten Prozesses.

Rolle bei Halbleiter-Ätzprozessen
Beim Trockenplasmaätzen werden unerwünschte Materialien mithilfe reaktiver Prozessgase von Waferoberflächen entfernt.

Zu den gängigen Ätzgasen gehören:

CF₄
SF₆
NF₃
Cl₂
HBr
BCl₃
CHF₃
C₂F₆
Diese Gase sind oft giftig, korrosiv oder hochreaktiv.

Gasversorgungsschränke bieten:

Sichere Flaschenlagerung
Automatische Gasumschaltung
Kontinuierliche Druckregelung
Notfall-Gasabsperrung
Integrierte Leckageüberwachung
Spülzyklus-Management
Eine zuverlässige Gasversorgung gewährleistet gleichbleibende Plasmaeigenschaften und verbessert die Genauigkeit des Ätzprofils.

Hauptkomponenten eines Gas-Schranks für ultrahochreine Gase
Ein Gas-Schrank in Halbleiterqualität integriert mehrere Präzisionskomponenten in ein intelligentes System.

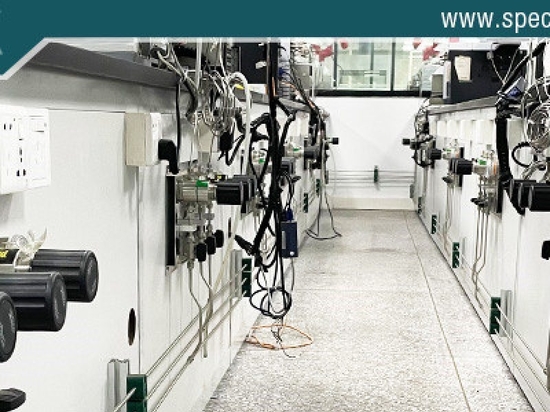

1. Flaschenanschlussbaugruppe
Der Flaschenanschluss verwendet orbitalgeschweißte Edelstahlrohre und Fittings mit Metall-Dichtungsflächen, um potenzielle Leckagewege zu eliminieren.

Zu den typischen Merkmalen gehören:

VCR-Anschlüsse
CGA-Flaschenanschlüsse
Flexible Anschlussschläuche
Hochdruck-Absperrventile

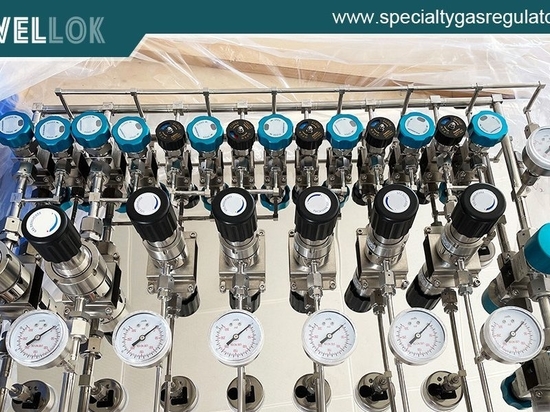

2. Hochreine Druckregler
Druckregler reduzieren den Flaschendruck auf den Prozessdruck und gewährleisten dabei eine außergewöhnliche Stabilität.

Hochleistungsregler bieten:

Geringer Druckabfall
Geringer Druckabfall im Nachlauf
Minimales Innenvolumen
Hohe Durchflussgenauigkeit
Hervorragende Druckwiederholgenauigkeit
3. Pneumatische Membranventile
Halbleiter-Gasschränke verwenden in der Regel pneumatisch betätigte Membranventile für den automatischen Betrieb.

Zu den Vorteilen gehören:

Extrem geringe Leckage
Schnelle Ansprechzeit
Lange Lebensdauer
Hohe Korrosionsbeständigkeit
Blasendichte Absperrung
Für Anwendungen mit ultrahoher Reinheit werden Membranventile aus Metall bevorzugt.

4. Massendurchflussregler (optional)
Einige Gasschränke verfügen über integrierte Massendurchflussregler (MFCs), um den Gasdurchfluss vor dem Eintritt in die Prozessanlage präzise zu regeln.

Zu den Vorteilen gehören:

Hohe Genauigkeit
Automatische Rezeptursteuerung
Digitale Kommunikation
Stabile Prozessparameter
5. Spülsystem
Vor dem Austausch der Gasflaschen entfernen Spülsysteme mit Stickstoff oder anderen Inertgasen verbleibende gefährliche Gase.

Zu den typischen Spülverfahren gehören:

Vakuumspülung
Druckspülung
Automatische Spülsequenzierung
Eine effektive Spülung reduziert Verunreinigungen und verbessert gleichzeitig die Sicherheit bei der Wartung.

6. Gasleckerkennung
Gasdetektoren überwachen den Innenraum der Schränke kontinuierlich auf Leckagen gefährlicher Gase.

Je nach Prozessgas können Sensoren folgende Gase erkennen:

Silan
Wasserstoff
Chlor
HCl
NH₃
Giftige Gase
Sauerstoffmangel
Bei Erkennung eines Lecks werden sofort Notabschaltmaßnahmen ausgelöst.

7. SPS-Steuerungssystem

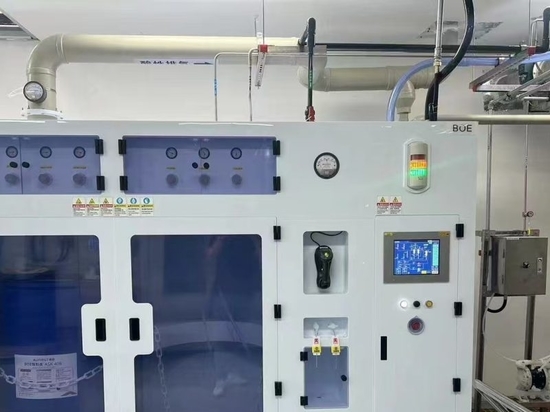

Moderne Gasschränke verfügen über eine SPS-basierte Automatisierung mit einer Touchscreen-Mensch-Maschine-Schnittstelle (HMI).

Das Steuerungssystem verwaltet:

Ventilabfolge
Drucküberwachung
Spülvorgänge
Alarmmanagement
Datenprotokollierung
Ferndiagnose
Werksinterne Kommunikation
Zu den gängigen Protokollen gehören:

Ethernet/IP
Modbus TCP
Profinet
DeviceNet
SECS/GEM
Materialauswahl für UHP-Gasschränke
Die Materialreinheit bestimmt direkt die Gasreinheit.

Zu den gängigen Materialien gehören:

316L VIM-VAR-Edelstahl
Vakuuminduktionsgeschmolzener / vakuumbogenumgeschmolzener (VIM-VAR) Edelstahl bietet:

Hervorragende Korrosionsbeständigkeit
Geringer Schwefelgehalt
Hervorragende Schweißbarkeit
Geringere Partikelbildung
Bessere Oberflächenbeschaffenheit
Elektropolierte Rohre
Durch Elektropolieren werden mikroskopisch kleine Oberflächenunregelmäßigkeiten beseitigt.

Zu den Vorteilen zählen:

Geringere Partikelabgabe
Geringere Feuchtigkeitsadsorption
Verbesserte Korrosionsbeständigkeit
Einfachere Reinigung
Typische Oberflächenrauheit:

Ra ≤ 10 μin (0,25 μm)

Hochwertige Systeme können folgende Werte erreichen:

Ra ≤ 5 μin.

Metallmembranen
Hochleistungs-Membranventile verwenden häufig:

Kobaltlegierungen
Hastelloy
Nickellegierungen
Diese Werkstoffe sind beständig gegen aggressive Halbleitergase und gewährleisten gleichzeitig eine lange Lebensdauer.

Sicherheitsmerkmale
Sicherheit bleibt das vorrangige Ziel jedes Gasschranks.

Zu den wichtigsten Sicherheitssystemen gehören:

Automatische Abschaltung
Bei Auftreten von Störzuständen schließt die SPS automatisch die Absperrventile.

Zu den Abschaltbedingungen gehören:

Gasleck
Hohe Temperatur
Brandalarm
Stromausfall
Druckabweichung
Not-Aus
Belüftungssystem
Eine kontinuierliche Abluftbelüftung verhindert die Ansammlung gefährlicher Gase im Inneren des Schranks.

Der typische Luftdurchsatz liegt zwischen:

200–500 CFM

abhängig von der Schrankgröße und der Gasart.

Brandschutz
Viele Systeme umfassen:

Temperatursensoren
Brandmelder
Schnittstellen für automatische Löschanlagen
Feuerbeständige Schrankkonstruktion
Not-Aus-Taste
Leicht zugängliche Not-Aus-Tasten unterbrechen im Notfall sofort die Gaszufuhr.

Verriegelungsschutz
Verriegelungen verhindern unsichere Betriebsabläufe wie:

Öffnen der Schranktüren während des Gasdurchflusses
Austausch von Gasflaschen vor Abschluss der Spülung
Starten von Prozessen bei abnormalem Druck
Einflaschen- vs. Zweiflaschen-Gasschränke
Einflaschen-Gasschränke
Vorteile:

Geringere Kosten
Kompakte Stellfläche
Einfache Wartung
Geeignet für:

Forschungslabore
Pilotproduktion
Kleinserienfertigung
Doppelzylinder-Gasschränke
Doppelzylinder-Systeme unterstützen den automatischen Zylinderwechsel.

Zu den Vorteilen gehören:

Kontinuierliche Gasversorgung
Keine Produktionsunterbrechung
Höhere Anlagenverfügbarkeit
Verbesserte Produktivität
Diese Systeme werden häufig in Halbleiterfabriken im 24/7-Betrieb eingesetzt.

Typische Anwendungen in der Halbleiterindustrie
Ultrahochreine Gasschränke werden häufig eingesetzt in:

LPCVD
Chemische Gasphasenabscheidung bei niedrigem Druck

PECVD
Plasmaunterstützte chemische Gasphasenabscheidung

ALD
Atomlagenabscheidung

Trockenes Plasmaätzen
Reaktives Ionenätzen (RIE)

Oxidationsöfen
Diffusionsöfen
Ionenimplantation
Wafer-Reinigungssysteme
Epitaxie
OLED-Fertigung
LED-Produktion
MEMS-Fertigung
Photovoltaik-Fertigung
Vorteile intelligenter UHP-Gasschränke
Moderne Halbleiterhersteller entscheiden sich zunehmend für vollautomatische Gasschränke, da diese erhebliche betriebliche Vorteile bieten.

Zu den wichtigsten Vorteilen zählen:

Ultrahohe Gasreinheit
Vollautomatischer Betrieb
Reduzierung menschlicher Fehler
Verbesserte Waferausbeute
Höhere Prozesskonsistenz
Kontinuierliche Produktion
Erhöhte Bedienersicherheit
Echtzeit-Diagnose
Geringere Wartungskosten
Integration in die Smart Factory
Vorausschauende Wartungsmöglichkeiten
Unterstützung bei der Fernüberwachung
Diese Vorteile tragen direkt zu einer höheren Anlagenauslastung und niedrigeren Gesamtfertigungskosten bei.

Auswahl des richtigen Anbieters für Gasschränke
Die Wahl des geeigneten Anbieters ist entscheidend für die Gewährleistung langfristiger Zuverlässigkeit und die Einhaltung gesetzlicher Vorschriften.

Zu den wichtigsten Bewertungskriterien gehören:

Erfahrung in der Halbleiterindustrie
Einhaltung der SEMI-Standards
Hochwertige UHP-Komponenten
Präzisions-Orbitalschweißverfahren
Helium-Dichtheitsprüfung
Werksabnahmeprüfung (FAT)
Vollständige Dokumentation
Weltweiter technischer Support
Maßgeschneiderte Engineering-Lösungen
Schnelle Verfügbarkeit von Ersatzteilen
Hersteller sollten zudem maßgeschneiderte Lösungen anbieten, die auf spezifische Prozessgase, Reinraumlayouts und Automatisierungsanforderungen zugeschnitten sind.

Zukünftige Entwicklungstrends
Die nächste Generation von Halbleiterfabriken erfordert noch mehr Intelligenz und Automatisierung.

Zu den sich abzeichnenden Trends gehören:

KI-gestützte vorausschauende Wartung
Industrielle IoT-Konnektivität
Digital-Twin-Technologie
Cloud-basierte Anlagenüberwachung
Intelligente Analyse des Gasverbrauchs
Ferndiagnose
Automatisierte vorbeugende Wartung
Energieeffiziente Schrankkonstruktionen
Verbesserte Cybersicherheit
Integration in Fertigungssysteme nach Industrie 4.0
Da sich Halbleiterprozesse unterhalb des 2-nm-Technologieknotens weiterentwickeln, erfordern Gasversorgungssysteme eine noch strengere Kontrolle hinsichtlich Reinheit, Druckstabilität und Kontaminationsvermeidung.

Hochvolumige Hochdruck-Sauerstoffregler
Hochvolumige Hochdruck-Sauerstoffregler
Fazit
Ultrahochreine Gasschränke sind unverzichtbare Komponenten der modernen Halbleiterfertigung, insbesondere bei Verfahren der chemischen Gasphasenabscheidung (CVD) und beim Plasmaätzen. Durch die Kombination aus fortschrittlicher Druckregelung, kontaminationsfreier Gasversorgung, intelligenter Automatisierung und umfassenden Sicherheitsvorkehrungen gewährleisten diese Systeme eine stabile und zuverlässige Versorgung mit Spezialgasen, die sich direkt auf die Waferqualität und die Produktionsausbeute auswirken.

Von elektropolierten 316L-Edelstahlrohren und Präzisionsmembranventilen bis hin zu SPS-basierten Steuerungssystemen und automatischen Spülsequenzen ist jeder Aspekt eines UHP-Gasschranks so konzipiert, dass er die strengen Reinheits- und Sicherheitsanforderungen moderner Halbleiterfabriken erfüllt.

Da sich die Technologien zur Chipherstellung kontinuierlich in Richtung kleinerer Geometrien und anspruchsvollerer Prozessfenster weiterentwickeln, ist die Investition in leistungsstarke Ultrahochreinheits-Gasschränke unerlässlich, um die Betriebszeit der Anlagen zu maximieren, die Sicherheit des Bedienpersonals zu gewährleisten, die Gasreinheit aufrechtzuerhalten und die nächste Generation der Halbleiterinnovation zu unterstützen.

Weitere Informationen zu Ultrahochreinheits-Gasschränken für CVD- und Ätzprozesse finden Sie auf der Website von Jewellok unter https://www.jewellok.com/product-category/chemical-delivery-system/.
