Einleitung
Angesichts der kontinuierlichen Weiterentwicklung in den Bereichen Halbleiterfertigung, Biotechnologie, Pharmazie, Wasserstoffenergie, Spezialchemikalien und Spitzenforschungslabore ist die Nachfrage nach ultrareinen und äußerst zuverlässigen Gasversorgungssystemen so groß wie nie zuvor. Selbst mikroskopisch kleine Verunreinigungen oder Schwankungen im Gasdruck können die Produktausbeute verringern, empfindliche Geräte beschädigen oder die Produktionssicherheit gefährden. Daher sind OEM-Druckregelpanels, die mit Hochreinheits-Gasreglern und -Ventilen ausgestattet sind, zu einem unverzichtbaren Bestandteil moderner Gasverteilungssysteme geworden.

Diese technisch ausgereiften Baugruppen gewährleisten eine präzise Druckregelung, eine sichere Gasabsperrung, Leckdichtheit und eine kontaminationsfreie Gasversorgung für hochreine und gefährliche Prozessgase. Diese speziell für Originalgerätehersteller (OEMs) entwickelten Panels lassen sich in Halbleiteranlagen, Gasschränke, Chemikalienversorgungssysteme, Analysegeräte, Laseranlagen und industrielle Automatisierungssysteme integrieren.

Dieser Artikel erläutert die Konstruktionsprinzipien, kritischen Komponenten, Materialien, Fertigungsstandards, Anwendungsbereiche, Anpassungsmöglichkeiten und Zukunftstrends von OEM-Druckregelpanels für Hochreinheitsgassysteme.

Einstufiger Ultrahochreinheitsregler in Halbleiterqualität
Einstufiger Ultrahochreinheitsregler in Halbleiterqualität

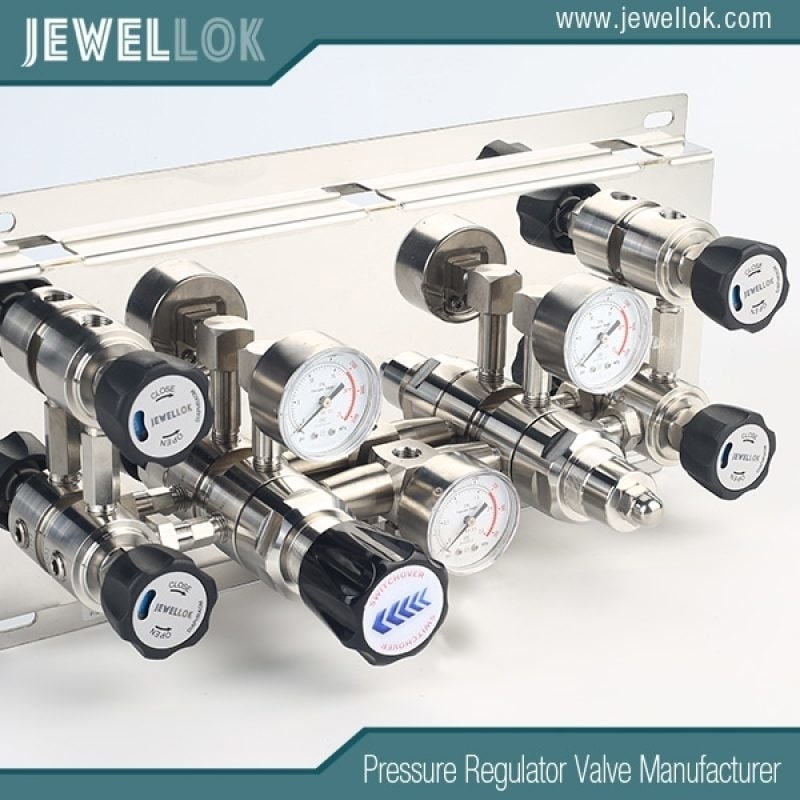

Was sind OEM-Druckregelpanels?
Ein OEM-Druckregelpaneel ist ein werkseitig montiertes Gasregelmodul, das dazu dient, Prozessgase aus Hochdruckflaschen oder Großgasversorgungen zu regulieren, zu überwachen und an nachgeschaltete Anlagen zu verteilen.

Anstatt einzelne Regler, Ventile, Manometer, Armaturen und Schläuche separat zu erwerben, erhalten Anlagenhersteller ein vollständig integriertes und geprüftes Gasregelpaneel, das einbaufertig ist.

Zu den typischen Funktionen gehören:

Gasdruckreduzierung
Stabile Druckregelung
Gasabsperrung
Gasumschaltung
Spülung
Entlüftung
Durchflussregelung
Leckageverhinderung
Prozessüberwachung
Notabschaltung
OEM-Panels reduzieren die Installationszeit erheblich und verbessern gleichzeitig die Zuverlässigkeit, Konsistenz und Systemsicherheit.

Warum die Steuerung hochreiner Gase wichtig ist
Viele Industriegase werden in Umgebungen eingesetzt, in denen die Verunreinigungswerte in Teilen pro Milliarde (ppb) oder sogar in Teilen pro Billion (ppt) gemessen werden müssen.

Beispiele hierfür sind:

Stickstoff (N₂)
Argon (Ar)
Helium (He)
Wasserstoff (H₂)
Sauerstoff (O₂)
Silan (SiH₄)
Ammoniak (NH₃)
Chlor (Cl₂)
Chlorwasserstoff (HCl)
Bortrichlorid (BCl₃)
Wolframhexafluorid (WF₆)
Diese Gase finden breite Anwendung in folgenden Bereichen:

Herstellung von Halbleiterwafern
Dünnschichtabscheidung
Ätzen
Ionenimplantation
Fotolithografie
Medizinische Geräte
Pharmazeutische Produktion
Forschungslabore
Jede Verunreinigung, die durch minderwertige Regler oder Ventile verursacht wird, kann zu folgenden Problemen führen:

Partikelbildung
Feuchtigkeitsverunreinigungen
Sauerstoffverunreinigungen
Korrosion
Instabiler Prozessdruck
Produktfehler
Verkürzte Lebensdauer der Anlagen
Daher muss jede Komponente in einem Druckregelpult speziell für Anwendungen mit ultrahoher Reinheit ausgelegt sein.

Hauptkomponenten eines OEM-Druckregelpults
Ein komplettes Druckregelungsmodul umfasst in der Regel mehrere präzisionsgefertigte Komponenten, die zusammenwirken.

Hochreine Druckregler
Der Druckregler ist das Herzstück des Druckregelsystems.

Seine Aufgabe besteht darin, den hohen Flaschendruck auf einen stabilen Ausgangsdruck zu reduzieren.

Zu den wichtigsten Merkmalen gehören:

Hohe Druckstabilität
Geringe Druckabfallcharakteristik
Geringes Innenvolumen
Metallmembrankonstruktion
Elektropolierte Innenflächen
Minimaler Totraum
Geringe Leckagerate
Zweistufige Regler werden oft bevorzugt, da sie auch bei sinkendem Flaschendruck einen gleichmäßigeren Ausgangsdruck aufrechterhalten.

Hochreine Membranventile
Membranventile sorgen für eine zuverlässige Absperrung und verhindern gleichzeitig Verunreinigungen.

Im Vergleich zu herkömmlichen Kugelhähnen bieten Membranventile:

Metall-auf-Metall-Abdichtung
Kein Totvolumen
Partikelfreier Betrieb
Geringe Leckage
Hervorragende Lebensdauer
Hohe Korrosionsbeständigkeit
Sie finden breite Anwendung in Gasversorgungssystemen für die Halbleiterindustrie.

Manometer und Druckmessumformer
Drucküberwachungsgeräte liefern Systeminformationen in Echtzeit.

Moderne OEM-Schalttafeln integrieren häufig:

Analoge Manometer
Digitale Druckmessumformer
Elektronische Drucksensoren
Fernüberwachungsfunktion
Diese Geräte verbessern die Prozesssteuerung und die vorausschauende Instandhaltung.

Edelstahlrohre
Die meisten Hochreinigkeits-Gasschalttafeln verwenden nahtlose Edelstahlrohre.

Typische Spezifikationen umfassen:

Edelstahl 316L
Niedriger Schwefelgehalt
Elektropolierte Innenfläche
Hohe Korrosionsbeständigkeit
Kompatibilität mit Orbitalschweißen
Die Rohre gewährleisten die Gasreinheit und minimieren gleichzeitig die Partikelbildung.

Hochreine Rohrverschraubungen
Leckdichte Rohrverschraubungen gewährleisten zuverlässige Gasverbindungen.

Hochwertige Fittings zeichnen sich aus durch:

Doppelfederhülsen-Konstruktion
Präzisionsbearbeitung
Hohe Vibrationsfestigkeit
Hervorragende Druckdichtheit
Wiederholbare Montage
Filter
Inline-Filter entfernen mikroskopisch kleine Partikel, bevor das Gas den Prozess erreicht.

Gängige Filterfeinheiten sind:

0,003 μm
0,01 μm
0,1 μm
Diese Filter reduzieren das Kontaminationsrisiko erheblich.

In Hochreinheits-Druckplatten verwendete Werkstoffe
Die Werkstoffauswahl wirkt sich direkt auf Korrosionsbeständigkeit, Reinheit und Lebensdauer aus.

Zu den gängigen Werkstoffen gehören:

Edelstahl 316L
Der Industriestandard für die meisten Halbleiter-Gassysteme.

Vorteile:

Hervorragende Korrosionsbeständigkeit
Geringer Schwefelgehalt
Hohe Schweißbarkeit
Geringe Ausgasung
Eignung für das Elektropolieren
Hastelloy
Wird für aggressive, korrosive Gase verwendet.

Geeignet für:

Chlor
Chlorwasserstoff
Fluorverbindungen
Säuregase
Nickellegierungen
Wird für extrem korrosive chemische Umgebungen ausgewählt, in denen Edelstahl möglicherweise keinen ausreichenden Schutz bietet.

PCTFE- und PTFE-Komponenten
Werden aufgrund ihrer hervorragenden chemischen Verträglichkeit als Sitzwerkstoffe für bestimmte Ventilkonstruktionen verwendet.

Anforderungen an die Oberflächenbehandlung
Die Oberflächenbeschaffenheit ist einer der wichtigsten Qualitätsindikatoren.

Typische innere Oberflächenrauheit:

Ra 25 μin
Ra 15 μin
Ra 10 μin
Das Elektropolieren bietet:

Geringere Partikelbildung
Verbesserte Korrosionsbeständigkeit
Reduzierte Feuchtigkeitsadsorption
Einfachere Reinigung
Bessere Gasreinheit
Die Platten werden vor der Verpackung in der Regel gemäß Reinigungsverfahren für Halbleiterqualität gereinigt.

Schweißtechnik
Bei den meisten hochreinen Schalttafeln kommt das automatische Orbitalschweißen zum Einsatz.

Zu den Vorteilen zählen:

Gleichmäßige Schweißnahttiefe
Minimale Verunreinigung
Hervorragende Wiederholgenauigkeit
Hohe mechanische Festigkeit
Leckfreie Verbindungen
Jede Schweißnaht wird vor dem Versand geprüft.

Dichtheitsprüfung und Qualitätssicherung
Jede OEM-Druckregeltafel wird strengen Prüfungen unterzogen.

Zu den typischen Prüfungen gehören:

Helium-Dichtheitsprüfung
Die Leckraten können folgende Werte erreichen:

1 × 10⁻⁹ atm·cm³/s
1 × 10⁻¹⁰ atm·cm³/s
Solch extrem niedrige Leckraten gewährleisten die Systemintegrität.

Druckprüfung
Die Baugruppe wird über ihrem Betriebsdruck geprüft, um die strukturelle Sicherheit zu gewährleisten.

Funktionsprüfung
Ingenieure überprüfen:

Genauigkeit des Reglers
Ventilbetrieb
Druckstabilität
Spülsequenz
Durchflussrichtung
Sensorkalibrierung
Reinheitsprüfung
Die Panels werden auf Folgendes geprüft:

Partikelverunreinigungen
Kohlenwasserstoffrückstände
Feuchtigkeit
Innere Reinheit
Einstufige vs. zweistufige Druckverteiler
Einstufige Verteiler
Vorteile:

Geringere Kosten
Einfacher Aufbau
Kompakte Bauweise
Geeignet für:

Laborsysteme
Nicht kritische industrielle Anwendungen
Versorgungsgase
Zweistufige Verteiler
Vorteile:

Hervorragende Druckstabilität
Bessere Durchflusskonstanz
Geringerer Einfluss des Versorgungsdrucks
Verbesserte Prozesswiederholbarkeit
Empfohlen für:

Halbleiterfertigung
Analysegeräte
Forschungslabore
Hochpräzisionsfertigung
Individuelle OEM-Konstruktionsoptionen
OEM-Kunden benötigen häufig maßgeschneiderte Lösungen.

Zu den gängigen Optionen gehören:

Gasarten
Die Panels können für folgende Gase ausgelegt werden:

Inertgase
Oxidationsmittel
Giftige Gase
Entzündliche Gase
Korrosive Gase
Spezialgase
Druckbereich
Typischer Eingangsdruck:

3.000 psi
4.500 psi
6.000 psi
Typischer Ausgangsdruck:

Vakuum
15 psi
50 psi
100 psi
250 psi
Montagekonfiguration
Zu den Optionen gehören:

Wandmontage
Rackmontage
Einbau in einen Gasschrank
Integration in einen Geräte-Skid
Werkzeugmontierte Konfiguration
Automatisierung
Moderne Schalttafeln können Folgendes umfassen:

Pneumatikventile
Magnetventile
SPS-Steuerung
Druckschalter
Durchflusssensoren
Ethernet-Kommunikation
Ferndiagnose
Die Automatisierung verbessert sowohl die Sicherheit als auch die Produktionseffizienz.

Typische Anwendungen
OEM-Druckregelungsschalttafeln kommen in zahlreichen Branchen zum Einsatz.

Halbleiterfertigung
Zu den Anwendungen gehören:

CVD
PVD
ALD
Ätzen
Diffusion
Ionenimplantation
Waferreinigung
Diese Prozesse erfordern eine außergewöhnlich hohe Gasreinheit und eine präzise Druckregelung, um die Waferausbeute aufrechtzuerhalten.

Pharmazeutische Fertigung
Hochreine Gase unterstützen:

Fermentation
Sterile Abfüllung
Prozessanalytik (PAT)
Reinraumproduktion
Eine zuverlässige Gasregelung trägt dazu bei, die Einhaltung strenger Qualitätsstandards sicherzustellen.

Biotechnologie
Biotechnologielabore benötigen eine genaue Gasregelung für Inkubatoren, Analysegeräte und Bioprozessanlagen, bei denen stabile Betriebsbedingungen unerlässlich sind.

Wasserstoffenergie
Wasserstoff-Brennstoffzellensysteme sind auf eine leckagefreie Druckregelung angewiesen, da Wasserstoffmoleküle extrem klein sind und bei Verwendung minderwertiger Komponenten leicht entweichen können.

Analyselabore
Massenspektrometer, Gaschromatographen und Spektroskopiesysteme erfordern einen außergewöhnlich stabilen Gasdruck, um wiederholbare Analyseergebnisse zu gewährleisten.

Vorteile von OEM-integrierten Druckpanels
Im Vergleich zur Montage vor Ort bieten OEM-Druckpanels zahlreiche Vorteile.

Dazu gehören:

Schnellere Installation
Geringere Arbeitskosten
Werkseitig geprüfte Zuverlässigkeit
Gleichbleibende Fertigungsqualität
Geringeres Leckagerisiko
Einfachere Wartung
Bessere Dokumentation
Höhere Sicherheit
Verbessertes Erscheinungsbild
Vereinfachte Beschaffung
Für Gerätehersteller verkürzen integrierte Panels zudem die Produktionszyklen und reduzieren die Komplexität der Montage.

Industriestandards
Qualitätsbewusste Hersteller konstruieren Panels gemäß anerkannten internationalen Standards.

Zu den gängigen Standards gehören:

SEMI-Standards
ISO 9001
CE-Konformität
PED
ASME B31.3
CGA-Richtlinien
ASTM-Werkstoffspezifikationen
Die Einhaltung dieser Standards gewährleistet Sicherheit, Leistung und weltweite Marktakzeptanz.

Zukünftige Trends
Da Halbleiterknoten immer weiter schrumpfen und die industrielle Automatisierung voranschreitet, werden Gasregelsysteme immer ausgefeilter.

Zu den zukünftigen Entwicklungen gehören:

Intelligente Drucküberwachung
Digitale Druckregler
IIoT-Konnektivität
Vorausschauende Instandhaltung
KI-gestützte Diagnose
Integrierte Gasanalytik
Fernverwaltung von Anlagen
Modulare Schalttafelarchitektur
Fertigungsprozesse mit höherer Reinheit
Verbesserte Cybersicherheit für vernetzte Systeme
Diese Innovationen ermöglichen eine höhere Verfügbarkeit, eine verbesserte Prozesskonsistenz und ein effizienteres Anlagenmanagement.

Die besten Gasarmaturen aus hochreinem Edelstahl in der Öl- und Gasindustrie
Die besten Gasarmaturen aus hochreinem Edelstahl in der Öl- und Gasindustrie
Fazit
OEM-Druckregelpaneele mit Hochreinheits-Gasreglern und -Ventilen spielen eine entscheidende Rolle in modernen Hochreinheits-Gasversorgungssystemen. Durch die Integration von Präzisionsreglern, Membranventilen, Drucksensoren, Filtern und elektropolierten Edelstahlrohren in eine einzige, werkseitig geprüfte Baugruppe gewährleisten diese Schaltfelder eine stabile Druckregelung, eine kontaminationsfreie Gasverteilung und außergewöhnliche Betriebssicherheit.

Ob in der Halbleiterfertigung, der pharmazeutischen Produktion, der Wasserstoffenergie, der Biotechnologie oder in hochmodernen Analyselabors – ein gut durchdachtes OEM-Druckregelpult erhöht die Prozesssicherheit, verkürzt die Installationszeit, minimiert den Wartungsaufwand und trägt zu einer gleichbleibenden Produktionsqualität bei. Da industrielle Prozesse immer höhere Reinheitsgrade, engere Drucktoleranzen und intelligentere Automatisierung erfordern, werden maßgeschneiderte OEM-Druckregelpanels weltweit eine wesentliche Grundlage für Gasversorgungssysteme der nächsten Generation bleiben.
