UHP-Kugelhähne aus 316L-Edelstahl für Hochreinheits-Gasverteilungsnetze

{{{sourceTextContent.subTitle}}}

UHP-Kugelhähne aus 316L-Edelstahl für Hochreinstgas-Verteilungsnetze

{{{sourceTextContent.description}}}

UHP-Kugelhähne aus Edelstahl 316L für Hochreinheits-Gasverteilungsnetze
Einleitung
Hochreine Gasverteilungsnetze bilden die Grundlage der modernen Halbleiterfertigung, der pharmazeutischen Produktion, von Biotechnologielabors, der Analysetechnik, der Solarzellenherstellung und anderer Präzisionsindustrien. Diese Systeme transportieren ultrahochreine (UHP) Gase aus Speicherflaschen oder Großgasquellen zu den Produktionsanlagen und gewährleisten dabei eine außergewöhnliche Gasreinheit, Dichtheit und Prozessstabilität.

Eine der wichtigsten Komponenten innerhalb dieser Gasversorgungssysteme ist das UHP-Kugelventil. UHP-Kugelventile aus 316L-Edelstahl wurden für zuverlässiges Absperren, minimale Partikelbildung und außergewöhnliche Korrosionsbeständigkeit entwickelt und sind zur bevorzugten Lösung für anspruchsvolle Gasverteilungsanwendungen geworden.

Hergestellt aus elektropoliertem Edelstahl 316L, präzise bearbeitet und strengen Qualitätskontrollen unterzogen, gewährleisten UHP-Kugelhähne einen kontaminationsfreien Gasfluss und erfüllen dabei die höchsten Industriestandards. Dieser Artikel befasst sich mit den Eigenschaften, Werkstoffen, dem Herstellungsprozess, den Vorteilen, den Anwendungsbereichen und den Auswahlkriterien von UHP-Kugelhähnen aus Edelstahl 316L für Hochreinheits-Gasverteilungsnetze.

Was ist ein UHP-Kugelhahn?
Ein UHP-Kugelhahn (Ultra High Purity) ist ein Vierteldrehungs-Absperrventil, das speziell für Reingassysteme entwickelt wurde, in denen Verunreinigungen auf ein Minimum reduziert werden müssen.

Im Gegensatz zu herkömmlichen industriellen Kugelhähnen werden UHP-Kugelhähne unter strengen Reinheitsstandards hergestellt und zeichnen sich durch folgende Merkmale aus:

Gehäuse aus hochreinem 316L-Edelstahl
Präzisionsgefertigte Kugel und Sitze
Geringes internes Totvolumen
Elektropolierte Durchflusskanäle
Helium-Lecktest
Partikelfreie Montage
Verpackung unter Reinraumbedingungen
Diese Ventile finden breite Anwendung in Gasverteilern, Ventilverteilerkästen (VMBs), Gasschränken, Großgasverteilungssystemen und Halbleiter-Prozessanlagen.

Ihr Hauptzweck besteht darin, eine zuverlässige Ein-/Aus-Steuerung zu gewährleisten und gleichzeitig die Gasreinheit von der Quelle bis zum Prozessgerät aufrechtzuerhalten.

Warum Edelstahl 316L das bevorzugte Material ist
Die Materialauswahl spielt eine entscheidende Rolle für die Leistungsfähigkeit von Hochreinheitsgassystemen.

Edelstahl 316L bietet eine ideale Kombination aus mechanischer Festigkeit, Korrosionsbeständigkeit, Schweißbarkeit und niedrigem Kohlenstoffgehalt.

Zu den wichtigsten Vorteilen zählen:

Hervorragende Korrosionsbeständigkeit
Edelstahl 316L enthält Molybdän und bietet somit eine hervorragende Beständigkeit gegen:

Feuchtigkeit
Säurehaltige Gase
Chloride
Korrosive Chemikalien
Reinigungsmittel
Dies gewährleistet langfristige Zuverlässigkeit selbst in rauen chemischen Umgebungen.

Niedriger Kohlenstoffgehalt
Die Bezeichnung „L“ steht für einen niedrigen Kohlenstoffgehalt.

Zu den Vorteilen zählen:

Geringere Karbidausfällung
Bessere Schweißnahtintegrität
Verbesserte Korrosionsbeständigkeit
Längere Lebensdauer
Dies ist besonders wichtig für das Orbitalschweißen, das bei Gasleitungen in der Halbleiterindustrie zum Einsatz kommt.

Hohe mechanische Festigkeit
Edelstahl 316L behält seine hervorragende Festigkeit unter folgenden Bedingungen bei:

Hoher Druck
Hohe Temperaturen
Vakuumbedingungen
Häufige Zyklen
Dadurch eignet er sich für anspruchsvolle industrielle Anwendungen.

Hervorragende Oberflächenbeschaffenheit
Elektropolierter 316L bietet:

Extrem glatte Innenoberflächen
Geringere Partikelanhaftung
Geringeres Kontaminationsrisiko
Einfachere Reinigung
Verbesserte Korrosionsbeständigkeit
Typische Oberflächenrauheit im Inneren:

Ra ≤ 10 μin (0,25 μm)

Hochwertige UHP-Ventile können folgende Werte erreichen:

Ra ≤ 5 μin (0,13 μm)

Bedeutung von UHP-Kugelhähnen in Gasverteilungsnetzen
Hochreine Gasverteilungssysteme transportieren teure und hochsensible Prozessgase.

Selbst mikroskopisch kleine Verunreinigungen können Folgendes verursachen:

Wafer-Defekte
Prozessinstabilität
Anlagenausfälle
Produktausschuss
Erhöhte Produktionskosten
UHP-Kugelhähne tragen zur Beseitigung von Verunreinigungsquellen bei, indem sie Folgendes gewährleisten:

Leckagefreie Absperrung
Eine zuverlässige Absperrung verhindert:

Kontamination durch Umgebungsluft
Gasverlust
Kreuzkontamination
Typische Leckagespezifikationen umfassen:

Externe Leckage:

Weniger als 1 × 10⁻⁹ atm·cc/sec He

Interne Leckage:

Blasendichte Absperrung

Minimales Totvolumen
Das Totvolumen fängt Gasrückstände und Verunreinigungen ein.

Moderne UHP-Kugelhähne sind ausgelegt mit:

Kompakten Strömungswegen
Optimierter Kammergeometrie
Geringem Rückhaltevolumen
Dies verbessert die Spüleffizienz und reduziert den Gasverbrauch.

Geringe Partikelbildung
Partikelverunreinigungen sind eines der größten Probleme bei der Halbleiterfertigung.

Präzisionsfertigung trägt dazu bei, Folgendes zu minimieren:

Metallverschleiß
Sitzabrieb
Innere Reibung
Partikelfreisetzung
Hohe Lebensdauer
Produktionsanlagen sind im Dauerbetrieb.

Hochwertige UHP-Kugelhähne sind ausgelegt auf:

Zehntausende von Betriebszyklen
Stabile Dichtleistung
Lange Wartungsintervalle
Wichtige Konstruktionsmerkmale
Moderne UHP-Kugelhähne verfügen über zahlreiche fortschrittliche technische Merkmale.

Vollöffnungs-Durchflussdesign
Eine Vollöffnungs-Kugel bietet:

Maximale Durchflusskapazität
Minimalen Druckabfall
Effiziente Gaszufuhr
Dies ist besonders wichtig für Gassysteme mit hohem Durchfluss.

Präzisionsbearbeitung der Kugel
Die Kugel wird hergestellt mit:

CNC-Präzisionsbearbeitung
Spiegelpolierung
Engen Maßtoleranzen
Zu den Vorteilen gehören:

Reibungsloser Betrieb
Verbesserte Dichtwirkung
Längere Lebensdauer
PCTFE- oder PTFE-Sitze
Die Sitzwerkstoffe haben einen erheblichen Einfluss auf die Ventilleistung.

Gängige Optionen sind:

PTFE

Vorteile:

Chemische Beständigkeit
Geringe Reibung
Hervorragende Dichtwirkung
PCTFE

Vorteile:

Bessere Maßhaltigkeit
Geringere Gasdurchlässigkeit
Hervorragende Leistung bei niedrigen Temperaturen
Ausblasgeschützte Spindel
Eine Sicherheitskonstruktion der Spindel verhindert ein versehentliches Herausschleudern der Spindel unter Druck.

Zu den Vorteilen gehören:

Erhöhte Bedienersicherheit
Zuverlässige Abdichtung
Langfristige Haltbarkeit
Doppelte Spindelabdichtung
Mehrere Dichtungsbarrieren verbessern die Leckagesicherheit.

Typische Spindelabdichtungen umfassen:

PTFE-Packung
O-Ringe
Federbelastete Dichtungssysteme
Vierteldrehung
Es ist lediglich eine Drehung um 90 Grad erforderlich.

Zu den Vorteilen gehören:

Schnelle Betätigung
Einfache Automatisierung
Einfache Wartung
Zuverlässige Absperrung
Herstellungsprozess von UHP-Kugelhähnen
Die Herstellung von UHP-Ventilen erfordert deutlich höhere Fertigungsstandards als bei herkömmlichen Industrieventilen.

Materialprüfung
Jeder Rohstoff durchläuft:

PMI (Positive Material Identification)
Materialzertifizierung
Rückverfolgbarkeit der Schmelznummer
Präzisions-CNC-Bearbeitung
Hochpräzise CNC-Anlagen fertigen:

Ventilkörper
Kugel
Spindel
Anschlussstutzen
Typische Toleranzen werden in Mikrometern gemessen.

Elektropolieren
Durch Elektropolieren werden mikroskopische Oberflächenunregelmäßigkeiten beseitigt.

Zu den Vorteilen gehören:

Geringere Rauheit
Verbesserte Korrosionsbeständigkeit
Geringere Partikelbildung
Bessere Reinheit
Ultraschallreinigung
Mehrere Reinigungsstufen entfernen:

Öl
Metallspäne
Staub
Polierrückstände
Nur ultrareine Komponenten gelangen in die Montage.

Montage im Reinraum
Die Montage erfolgt in kontrollierten Reinraumumgebungen, um eine Kontamination zu verhindern.

Das Personal trägt:

Handschuhe
Masken
Reinraumkleidung
Helium-Dichtheitsprüfung
Jedes Ventil wird mittels Helium-Massenspektrometrie geprüft.

Die Dichtheit erreicht typischerweise:

1 × 10⁻⁹ atm·cc/sec He oder besser.

Endreinigung und Verpackung
Jedes Ventil wird:

mit Stickstoff getrocknet
doppelt verpackt
vakuumverpackt
deutlich gekennzeichnet
Dies gewährleistet die Sauberkeit während des Transports und der Installation.

Anwendungsbereiche von 316L-UHP-Kugelhähnen
Aufgrund ihrer überragenden Reinheit und Zuverlässigkeit finden UHP-Kugelhähne in zahlreichen Branchen breite Anwendung.

Halbleiterfertigung
Zu den Anwendungsbereichen gehören:

Gasschränke
Ventilverteilerkästen
Spezialgassysteme für Großmengen
Prozessgas-Panels
Anlagen zur Waferherstellung
Zu den gängigen Gasen gehören:

Stickstoff
Argon
Wasserstoff
Helium
Silan
Ammoniak
Chlor
Chlorwasserstoff
Pharmazeutische Produktion
Einsatzbereiche:

Reingasversorgung
Sterile Produktion
Bioprozesssysteme
API-Herstellung
Biotechnologie
Ideal für:

Laborgassysteme
Fermentationsanlagen
Zellkulturanlagen
Analyselabore
Geeignet für:

Gaschromatographie
Massenspektrometrie
ICP-Systeme
Verteilung von Kalibriergasen
Solarzellenfertigung
Einsatz in:

PECVD-Systemen
Dünnschichtabscheidung
Gasversorgungspanels
LED- und Displayfertigung
Unterstützt die Zufuhr hochreiner Gase für:

OLED-Produktion
LCD-Fertigung
Mikro-LED-Herstellung
Kompatibilität mit hochreinen Gasen
UHP-Kugelhähne aus Edelstahl 316L sind mit einer Vielzahl von Gasen kompatibel.

Typische Beispiele sind:

Stickstoff (N₂)
Argon (Ar)
Helium (He)
Wasserstoff (H₂)
Sauerstoff (O₂)
Kohlendioxid (CO₂)
Ammoniak (NH₃)
Silan (SiH₄)
Lachgas (N₂O)
Chlorwasserstoff (HCl)
Bei stark korrosiven oder toxischen Gasen sollten spezielle Sitzwerkstoffe und Dichtungskonfigurationen gewählt werden, um die Sicherheit und Lebensdauer zu maximieren.

Vorteile gegenüber herkömmlichen industriellen Kugelhähnen
Im Vergleich zu Standard-Industrieventilen bieten UHP-Kugelhähne erhebliche Leistungsverbesserungen.

Merkmal Herkömmlicher Kugelhahn UHP-Kugelhahn
Werkstoff Standard-Edelstahl Hochreiner 316L-Edelstahl
Oberflächenbeschaffenheit Bearbeitet Elektropoliert
Reinheitsgrad Allgemeine Industrie Halbleiterqualität
Leckagerate Standardindustrie Extrem niedrige Heliumleckage
Partikelkontrolle Mäßig Extrem niedrig
Verpackung Standard Doppelt in Reinraumbeuteln verpackt
Rückverfolgbarkeit Eingeschränkt Vollständige Materialrückverfolgbarkeit
Anwendung Allgemeine Industrie Ultrahochreine Gassysteme
So wählen Sie das richtige UHP-Kugelventil aus
Die Auswahl des richtigen Ventils erfordert eine sorgfältige Bewertung der Anwendungsanforderungen.

Wichtige Faktoren sind unter anderem:

Druckstufe
Stellen Sie sicher, dass das Ventil dem maximalen Betriebsdruck sicher standhält.

Temperaturbereich
Überprüfen Sie die Kompatibilität mit den Prozesstemperaturen.

Anschlussart
Verfügbare Optionen sind:

Rohrstumpfschweißung
Flanschverbindungen
Klemmringverschraubungen
VCR-kompatible Anschlüsse
Durchflussleistung
Wählen Sie die geeignete Durchflussöffnung entsprechend den Durchflussanforderungen des Systems.

Oberflächenbeschaffenheit
Für Halbleiteranwendungen:

Ra ≤ 10 μin

Für kritische Prozesse:

Ra ≤ 5 μin

Dichtheit
Wählen Sie Ventile mit zertifizierter Helium-Dichtheitsprüfung.

Zertifizierung
Achten Sie auf:

Werkstoffzertifikate
Druckprüfberichte
Dichtheitsprüfberichte
Reinheitszertifikate
Rückverfolgbarkeitsnachweise
Bewährte Verfahren zur Wartung
Eine ordnungsgemäße Wartung verlängert die Lebensdauer der Ventile und gewährleistet die Gasreinheit.

Zu den empfohlenen Maßnahmen gehören:

Überprüfen Sie die Ventile regelmäßig auf äußere Leckagen.
Betätigen Sie die Ventile in regelmäßigen Abständen, um ein Festkleben zu verhindern.
Vermeiden Sie Verunreinigungen während der Installation.
Verwenden Sie ausschließlich saubere Werkzeuge und Handschuhe.
Ersetzen Sie verschlissene Sitze und Dichtungen im Rahmen der planmäßigen Wartung.
Führen Sie nach der Wartung eine Dichtheitsprüfung durch.
Beachten Sie die Drehmomentvorgaben des Herstellers.
Halten Sie die Ventile vor der Installation versiegelt.
Eine sachgemäße Handhabung reduziert das Kontaminationsrisiko erheblich und erhöht die Zuverlässigkeit der Anlagen.

Zukünftige Trends in der UHP-Kugelventiltechnologie
Da die Prozessknoten in der Halbleiterindustrie immer kleiner werden und die Reinheitsanforderungen immer strenger werden, entwickelt sich die UHP-Ventiltechnologie kontinuierlich weiter.

Zu den neuesten Entwicklungen zählen:

Elektropolierte Oberflächen mit höherer Reinheit
Fortschrittliche, partikelarme Sitzwerkstoffe
Intelligente Ventile mit digitaler Überwachung
Automatisierte Ventilbetätigung
Verbesserte korrosionsbeständige Legierungen
Verbesserte Helium-Dichtheitsleistung
KI-gestützte vorausschauende Wartung
Nachhaltige Fertigungsprozesse
Diese Innovationen werden Herstellern helfen, eine höhere Produktionseffizienz, niedrigere Betriebskosten und eine verbesserte Prozesskonsistenz zu erreichen.

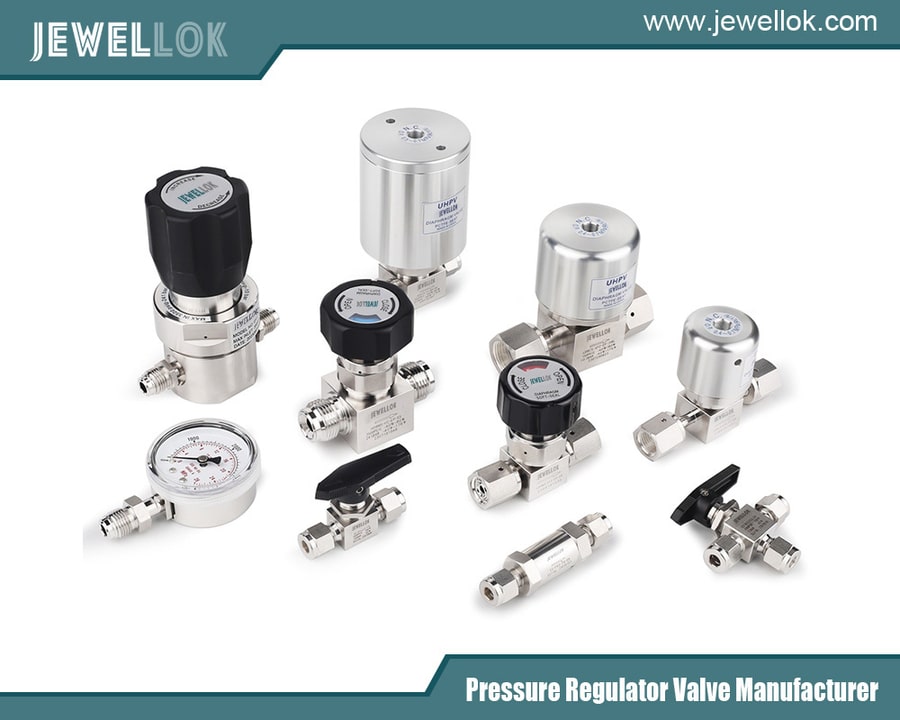

Hersteller und Lieferant von UHP-Gas- und Chemikalienverteilungssystemen (Ultra High Purity)
Hersteller und Lieferant von UHP-Gas- und Chemikalienverteilungssystemen (Ultra High Purity)
Fazit
UHP-Kugelhähne aus Edelstahl 316L sind unverzichtbare Komponenten in modernen Verteilungsnetzen für hochreine Gase. Ihre überragende Korrosionsbeständigkeit, ultrareine Innenoberflächen, außergewöhnliche Dichtheit und lange Lebensdauer machen sie zur idealen Wahl für die Halbleiterfertigung, die pharmazeutische Produktion, die Biotechnologie, Analyselabore und andere Branchen, in denen die Gasreinheit von entscheidender Bedeutung ist.

Durch die Kombination aus hochwertigem 316L-Edelstahl, präziser CNC-Bearbeitung, elektropolierten Durchflusswegen, Reinraummontage und strengen Helium-Dichtheitsprüfungen bieten diese Ventile zuverlässige Leistung selbst in den anspruchsvollsten Ultrahochreinheitsumgebungen. Da industrielle Prozesse immer höhere Reinheitsstandards und größere Betriebssicherheit erfordern, ist die Investition in hochwertige UHP-Kugelhähne unerlässlich, um die Produktqualität aufrechtzuerhalten, die Anlagenverfügbarkeit zu maximieren und langfristigen Betriebserfolg zu gewährleisten.
