Vollautomatischer Gas-Schrank von Jewellok: Technische Präzision für den Umgang mit giftigen, korrosiven und reaktiven Gasen

{{{sourceTextContent.subTitle}}}

Vollautomatischer Gas-Schrank von Jewellok: Technische Präzision für den Umgang mit giftigen, ätzenden und reaktiven Gasen

{{{sourceTextContent.description}}}

Vollautomatischer Gasschrank von Jewellok: Technische Präzision für den Umgang mit giftigen, korrosiven und reaktiven Gasen

1. Zusammenfassung

In den anspruchsvollen Bereichen der Halbleiterfertigung, der Photovoltaik-Herstellung und der fortgeschrittenen chemischen Forschung ist der sichere und effiziente Umgang mit gefährlichen Gasen von größter Bedeutung. Gase wie Silan (SiH₄), Phosphin (PH₃) und Chlorwasserstoff (HCl) bergen aufgrund ihrer toxischen, korrosiven oder reaktiven Eigenschaften erhebliche Risiken. Jede unsachgemäße Handhabung kann zu katastrophalen Ausfällen führen und Personal, Anlagen sowie die Produktionskontinuität gefährden. Der vollautomatische Jewellok-Gasschrank erweist sich als hochmoderne Lösung, die technische Exzellenz bei Gasversorgungssystemen verkörpert. Dieser Schrank vereint eine auf einer speicherprogrammierbaren Steuerung (SPS) basierende Automatisierung mit Komponenten für ultrahohe Reinheit (UHP), um eine unveränderliche Prozesskonsistenz zu gewährleisten und gleichzeitig der Sicherheit oberste Priorität einzuräumen.

Im Kern minimiert das Jewellok-System menschliche Eingriffe bei risikoreichen Vorgängen und reduziert so das Potenzial für Fehler, die zu Leckagen, Expositionen oder Explosionen führen könnten. Durch die Automatisierung von Spülzyklen, Flaschenwechseln und Notfallmaßnahmen entspricht es strengen Industriestandards wie NFPA 55 und SEMI S2. Dies steigert nicht nur die betriebliche Effizienz, sondern gewährleistet auch die Einhaltung von Vorschriften in Umgebungen, in denen eine Null-Fehler-Toleranz unabdingbar ist. Das Design des Schranks bewältigt die vielfältigen Herausforderungen des Gasmanagements – von der strukturellen Integrität bis zur Echtzeitüberwachung – und macht ihn damit zu einer unverzichtbaren Einrichtung für Anlagen, die mit Spezialgasen arbeiten. In einer Zeit, in der Präzisionsfertigung den technologischen Fortschritt vorantreibt, steht der Jewellok-Schrank als Zeugnis innovativer Technik, die sowohl Prozesse als auch Menschen schützt.

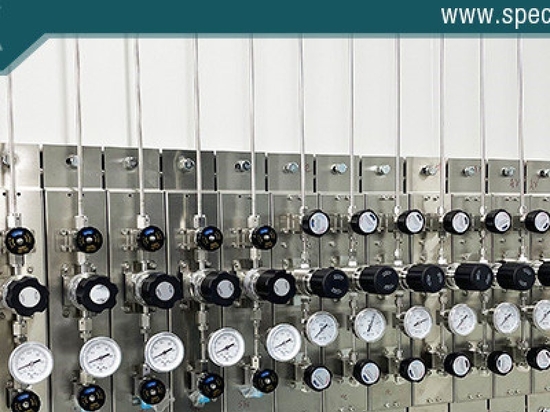

Halbautomatischer Gasschrank, Gaspanels, Hochreine Gasversorgungssysteme
Halbautomatischer Gasschrank, Gaspanels, Hochreine Gasversorgungssysteme
2. Konstruktionstechnik und Materialien

Die grundlegende Stärke des vollautomatischen Jewellok-Gasschranks liegt in seiner robusten Konstruktion, die als erste Verteidigungslinie gegen potenzielle Gefahren dient. Das Gehäuse des Schranks besteht aus kaltgewalztem Stahl der Stärke 11 und bietet außergewöhnliche Langlebigkeit sowie Widerstandsfähigkeit gegen mechanische Beanspruchung. Ergänzt wird diese Materialwahl durch eine vollständig verschweißte Bauweise, wodurch Fugen vermieden werden, die als Schwachstellen für Gaslecks oder strukturelle Versagen dienen könnten. Die geschweißte Konstruktion gewährleistet Luftdichtheit, was für die Eindämmung gefährlicher Gase in einer kontrollierten Umgebung entscheidend ist.

Sicherheitsmerkmale sind sorgfältig in das Design integriert. Feuerfeste, drahtverstärkte Sichtfenster aus Glas ermöglichen es dem Bedienpersonal, visuelle Inspektionen der inneren Komponenten durchzuführen, ohne die Integrität der Brandschutzwand des Schranks zu beeinträchtigen. Diese Sichtfenster sind so konstruiert, dass sie hohen Temperaturen und Stößen standhalten und somit die Sicherheitsvorschriften bei Routinekontrollen oder Notfällen gewährleisten. Die selbstschließenden Türen sind ein weiteres entscheidendes Element; sie sind mit mechanischen Türschließern und Magnetverschlüssen ausgestattet. Diese Konfiguration bewahrt die für die Verhinderung des Gasaustritts unerlässliche Unterdruckumgebung und entspricht dabei vollständig den Normen NFPA 55 und SEMI S2. Der Unterdruck stellt sicher, dass potenzielle Leckagen nach innen geleitet werden, weg vom Personal und der umgebenden Anlage.

Die Belüftung wird durch ein aerodynamisch optimiertes Abluftdesign gewährleistet. Die Luftansaugung erfolgt am Boden des Schranks und fördert eine laminare Strömung von mindestens 200 linearen Fuß pro Minute (LFPM) über die Türöffnung. Dieser Hochgeschwindigkeitsluftstrom wirkt als dynamische Barriere, die flüchtige Emissionen wegfegt und einen sauberen, sicheren Arbeitsbereich gewährleistet. Die Kombination dieser konstruktiven Elemente verbessert nicht nur die Eindämmung, sondern erleichtert auch die Wartung, da sie einen schnellen Zugang ermöglicht und gleichzeitig die Sicherheit gewährleistet. In risikoreichen Branchen, in denen die Umgebungsbedingungen unvorhersehbar sein können, gewährleistet diese technische Präzision die Zuverlässigkeit des Schranks über lange Betriebslebensdauern hinweg und reduziert so Ausfallzeiten und die damit verbundenen Kosten.

3. Die vollautomatische Steuerungsarchitektur

Die Bezeichnung „vollautomatisch“ des Jewellok-Gasschranks wird durch seine fortschrittliche Steuerungsarchitektur untermauert, deren Herzstück der Jewellok Smart-Logic-Controller bildet. Dieses SPS-gesteuerte System eliminiert menschliche Fehler aus kritischen Phasen des Gasumschlags und automatisiert Prozesse, die traditionell auf manuelle Überwachung angewiesen sind. Mithilfe ausgefeilter Algorithmen koordiniert die Steuerung die Abläufe präzise und gewährleistet so einen reibungslosen Betrieb in dynamischen Industrieumgebungen.

Ein herausragendes Merkmal sind die automatisierten Spülzyklen, bei denen ein mehrstufiges „Cross-Flow“-Spülverfahren zum Einsatz kommt, das Vakuum- und Druckzyklen umfasst. Diese Technik entfernt giftige Rückstände gründlich aus Anschlussleitungen und Verteilerblöcken, bevor ein Bediener eingreifen muss, beispielsweise zum Trennen von Gasflaschen. Der Prozess mindert die mit Restgasen verbundenen Risiken und verhindert eine versehentliche Exposition während der Wartung. Bei Konfigurationen mit zwei Gasflaschen ist die Logik für die automatische Umschaltung ebenso beeindruckend. Die SPS überwacht kontinuierlich die Sollwerte für „Niederdruck“ oder „Geringes Gewicht“ und löst eine nahtlose Umschaltung auf die Reserveflasche aus. Dies verhindert Prozessunterbrechungen und isoliert gleichzeitig die leere Flasche sicher, sodass diese entfernt werden kann, ohne den Betrieb anzuhalten.

Die Konnektivität erweitert die Fähigkeiten des Systems durch Fernüberwachungsoptionen. Die Integration über RS-485- oder Ethernet-Protokolle (TCP/IP) ermöglicht die Kommunikation mit anlagenweiten SCADA-Systemen (Supervisory Control and Data Acquisition) oder Lebenssicherheitssystemen (LSS). Diese Interoperabilität ermöglicht den Datenaustausch in Echtzeit, vorausschauende Wartung und eine schnelle Reaktion auf Anomalien. Das Bedienpersonal kann von zentralen Leitständen aus auf Diagnosedaten zugreifen, was die Überwachung verbessert, ohne dass eine physische Anwesenheit in der Nähe von Gefahrenzonen erforderlich ist. Die Modularität der Steuerungsarchitektur unterstützt zudem die Skalierbarkeit und ermöglicht so die Anpassung an steigende Gasversorgungsanforderungen im Zuge des Wachstums der Anlagen. Insgesamt wandelt dieses Automatisierungsframework das Gasmanagement von einem reaktiven zu einem proaktiven Ansatz um und stärkt so die Effizienz und Sicherheit in hochpräzisen Industriezweigen.

4. Verteilerkonstruktion für spezifische Gasgefahren

Die Verteilerkonstruktion von Jewellok ist auf die besonderen Gefahren verschiedener Gasarten zugeschnitten und gewährleistet optimale Leistung und Sicherheit. Für korrosive Gase wie Chlorwasserstoff (HCl) werden die Verteiler aus 316L VIM/VAR-Edelstahl gefertigt und elektropoliert, um eine Oberflächenrauheit von <5 Ra zu erreichen. Diese ultraglatte Oberfläche reduziert die Anhaftungsstellen für Feuchtigkeit, die die Hauptursache für Innenkorrosion sind. Durch die Minimierung von Oberflächenunregelmäßigkeiten verlängert die Konstruktion die Lebensdauer der Komponenten und gewährleistet die Gasreinheit, was für empfindliche Anwendungen wie das Ätzen von Halbleitern entscheidend ist.

Für reaktive oder pyrophore Gase wie Silan (SiH₄) verfügt das System serienmäßig über integrierte Überflusssensoren (EFS) und UV/IR-Flammendetektoren. Diese Sensoren erkennen Anomalien wie plötzliche Durchflussspitzen oder Entzündungsereignisse und lösen ein automatisches „Notabschaltventil“ (ESO) aus. Das ESO geht bei Stromausfall oder Alarmauslösung standardmäßig in die geschlossene Position und bietet so einen ausfallsicheren Schutz vor Bränden oder Explosionen. Dieser proaktive Ansatz ist für Gase, die sich an der Luft selbst entzünden können, von entscheidender Bedeutung, um eine Eskalation von Vorfällen zu verhindern.

Alle UHP-Komponenten, einschließlich der Ventile, sind membranabdichtet und orbitalgeschweißt, um Helium-Leckraten von weniger als 1×10^{-9} atm-cc/s zu erreichen. Dieses Maß an Dichtheit gewährleistet die Gasreinheit von der Flasche bis zum Verwendungsort und verhindert Verunreinigungen, die die Produktionsausbeute beeinträchtigen könnten. Die individuelle Anpassung des Verteilers an die „Eigenschaften“ des jeweiligen Gases unterstreicht das Engagement von Jewellok für gefahrspezifische Technik und stellt sicher, dass jeder Schrank kein generisches Gehäuse ist, sondern ein spezialisiertes Werkzeug, das auf die chemischen Anforderungen der jeweiligen Anwendung abgestimmt ist.

5. Integrierte Sicherheits- und Alarmsysteme

Über die reine Eindämmung hinaus fungiert der Jewellok-Gasschrank als aktives Sicherheitsökosystem mit integrierten Systemen, die Gefahren erkennen, melden und mindern. Die Gasleckerkennung erfolgt über integrierte Sensoren – entweder elektrochemische oder Papierband-Sensoren –, die präzise auf die jeweiligen Gasarten kalibriert sind. Diese Sensoren warnen bereits frühzeitig vor Lecks im Spurenbereich und ermöglichen so ein sofortiges Eingreifen, bevor die Konzentrationen gefährliche Schwellenwerte erreichen.

Druckwandler ermöglichen eine hochpräzise Überwachung des Förderdrucks, des Flaschendrucks und des pneumatischen Versorgungsdrucks. Diese Daten werden zur kontinuierlichen Analyse an die SPS weitergeleitet und ermöglichen vorausschauende Warnmeldungen bei Problemen wie Druckabfällen, die auf Lecks oder Verstopfungen hindeuten. Schmelzsicherungen bieten einen zusätzlichen thermischen Schutz und dienen als mechanische Absperrvorrichtungen, die das ESO bei Bränden – ob intern oder extern – aktivieren. Diese Sicherungen schmelzen bei vorgegebenen Temperaturen und gewährleisten so eine automatische Abschaltung, ohne auf elektronische Systeme angewiesen zu sein.

Seismische Verstrebungen sind in interne Zylinderhalterungen integriert, die so ausgelegt sind, dass sie seismischen Ereignissen der Zone 4 standhalten, und bieten somit Schutz vor Erdbeben in gefährdeten Regionen. Diese Funktion verhindert ein Verrutschen der Zylinder, was zu Brüchen oder Leckagen führen könnte. Zusammengenommen bilden diese Sicherheitssysteme eine mehrfach redundante Barriere, bei der Ausfälle in einem Bereich durch andere kompensiert werden, was den Best Practices im Risikomanagement entspricht.

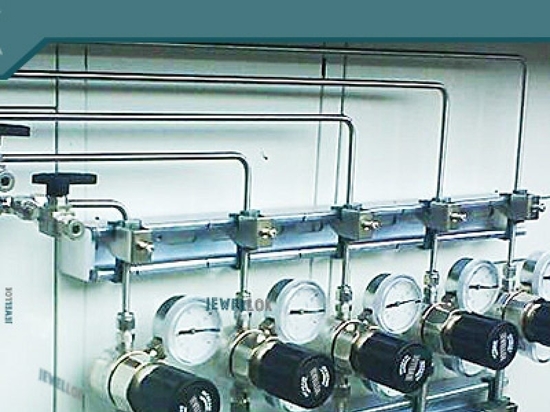

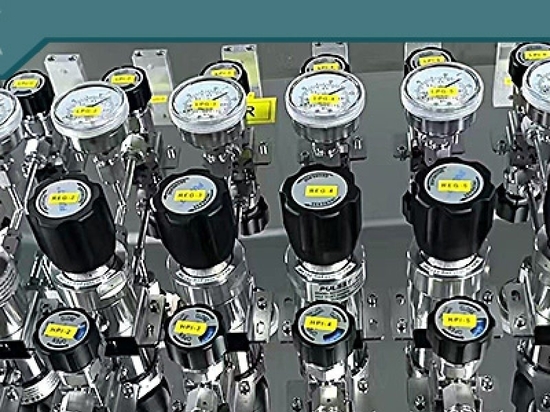

Halbautomatische Umschaltverteiler aus hochreinem Edelstahl
Halbautomatische Umschaltverteiler aus hochreinem Edelstahl
6. Betriebsprotokoll: Der Flaschentausch

Das Protokoll für den Flaschentausch veranschaulicht die Automatisierung des Jewellok in der Praxis und verwandelt eine risikoreiche Aufgabe in einen kontrollierten, überprüfbaren Prozess. Es beginnt mit der Isolierung: Die SPS schließt das Prozessventil und unterbricht so den Gasfluss zu den nachgeschalteten Anlagen. Anschließend erfolgt die Verdünnung, indem Stickstoff (N₂) eingeleitet wird, um etwaige giftige Rückstände in den Leitungen zu neutralisieren und zu verdünnen.

Darauf folgt die Evakuierung, bei der mithilfe einer Venturi-Vakuumpumpe der Verteiler auf einen Unterdruck gebracht wird, wodurch Restgase effektiv entfernt werden. Schließlich umfasst die Überprüfung einen von der SPS durchgeführten Druckhaltetest, um die Leckfreiheit zu bestätigen. Erst nach Bestehen dieses Tests fordert das System den Bediener auf, die Tür zu öffnen, wodurch sichergestellt wird, dass keine Expositionsrisiken bestehen. Dieser sequenzielle Ansatz erhöht nicht nur die Sicherheit, sondern rationalisiert auch die Abläufe, verkürzt die Wechselzeiten und minimiert den menschlichen Eingriff.

Zusammenfassend lässt sich sagen, dass der vollautomatische Gas-Schrank von Jewellok durch seine integrierte Technik neue Maßstäbe im Umgang mit gefährlichen Gasen setzt. Von der robusten Bauweise bis hin zu automatisierten Abläufen bietet er Präzision, Sicherheit und Effizienz und ist damit unverzichtbar für moderne industrielle Anwendungen.

Weitere Informationen zum vollautomatischen Gas-Schrank von Jewellok – technische Präzision für das Management giftiger, korrosiver und reaktiver Gase – finden Sie auf der Website von Jewellok unter https://www.jewellok.com/product-category/gas-cabinet/.
