So wählen Sie ein System zur Zuführung hochreiner Chemikalien für die Halbleiterfertigung aus
Einleitung
Ein System zur Zuführung hochreiner Chemikalien ist eine der wichtigsten Komponenten in der modernen Halbleiterfertigung, der pharmazeutischen Produktion, in Biotechnologielabors, der Photovoltaikfertigung und anderen Präzisionsbranchen. Da die Geometrien der Bauelemente immer weiter schrumpfen und die Fertigungsprozesse immer komplexer werden, hat die Nachfrage nach einer ultrareinen Chemikalienzufuhr ein noch nie dagewesenes Niveau erreicht.

Selbst geringste Verunreinigungen können zu Waferfehlern, einer verminderten Produktionsausbeute, Produktrückrufen oder kostspieligen Anlagenstillständen führen. Daher geht es bei der Auswahl des richtigen Chemikalienversorgungssystems nicht nur um den Transport von Chemikalien vom Lager zur Prozessanlage – es geht vielmehr darum, Reinheit, Prozessstabilität, Bedienersicherheit, Einhaltung von Umweltvorschriften und langfristige Betriebseffizienz zu gewährleisten.

Dieser Leitfaden erläutert die wichtigsten Faktoren, die Ingenieure, Beschaffungsspezialisten und Anlagenmanager bei der Auswahl eines Hochreinheits-Chemikalienversorgungssystems für kritische Fertigungsanwendungen berücksichtigen sollten.

Was ist ein Hochreinheits-Chemikalienversorgungssystem?

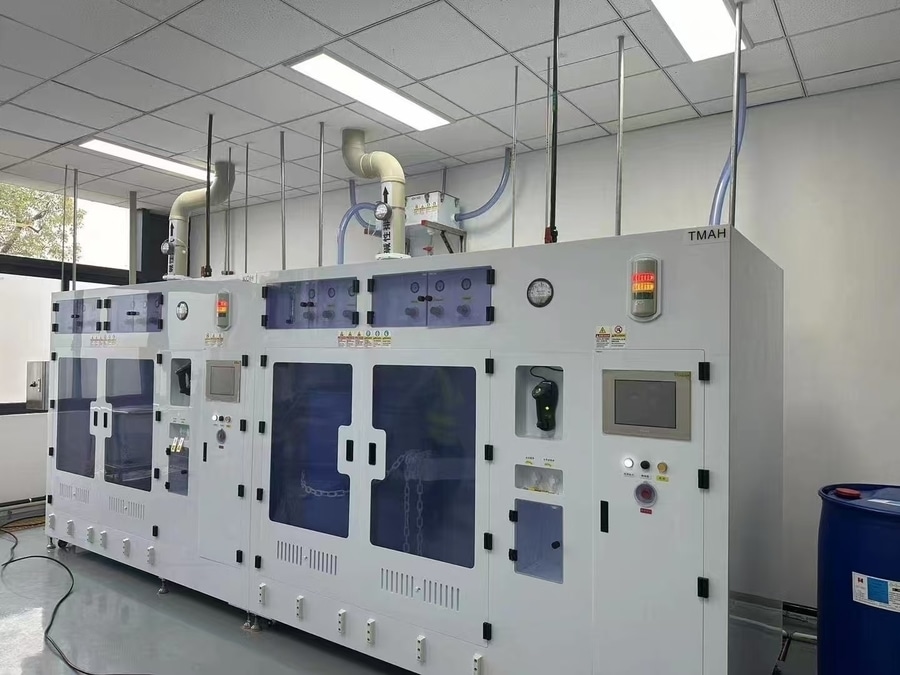

Ein Hochreinheits-Chemikalienversorgungssystem (CDS) ist ein automatisiertes Fluidhandhabungssystem, das dafür ausgelegt ist, hochreine Chemikalien sicher von Lagerbehältern zu Fertigungsanlagen zu transportieren und dabei die chemische Reinheit während des gesamten Prozesses aufrechtzuerhalten.

Diese Systeme fördern typischerweise:

Schwefelsäure (H₂SO₄)
Flusssäure (HF)
Salpetersäure (HNO₃)
Salzsäure (HCl)
Phosphorsäure (H₃PO₄)
Ammoniumhydroxid (NH₄OH)
Wasserstoffperoxid (H₂O₂)
Isopropylalkohol (IPA)
Fotolacke
Lösungsmittel
Spezialchemikalien
CMP-Schlämme
Reinigungschemikalien
Zu den typischen Anwendungsbereichen gehören:

Herstellung von Halbleiterwafern
LCD- und OLED-Fertigung
Solarzellenproduktion
Pharmazeutische Produktion
Biotechnologielabore
Präzisionschemische Verarbeitung
MEMS-Fertigung
Batterieherstellung
Warum die Wahl des richtigen Systems entscheidend ist
Ein Chemikalienzufuhrsystem wirkt sich direkt aus auf:

Produktqualität
Fertigungsausbeute
Prozesswiederholbarkeit
Chemikalienverbrauch
Anlagenverfügbarkeit
Arbeitssicherheit
Einhaltung von Umweltvorschriften
Gesamtbetriebskosten
Ein unsachgemäß ausgelegtes System kann zu folgenden Problemen führen:

Chemische Verunreinigungen
Luftblasen, die in Prozessanlagen gelangen
Druckschwankungen
Pumpenausfälle
Chemikalienaustritte
Kreuzkontamination
Unerwartete Ausfallzeiten
Diese Probleme verursachen in Halbleiterfabriken zunehmend hohe Kosten, da bereits eine einzige Stunde Produktionsausfall Hunderttausende von Dollar kosten kann.

Wichtige zu berücksichtigende Faktoren
1. Chemische Verträglichkeit
Der erste zu berücksichtigende Faktor ist die chemische Verträglichkeit.

Verschiedene Chemikalien greifen unterschiedliche Materialien an.

Beispiele:

Chemikalie Empfohlene Materialien für den Kontakt mit der Chemikalie
HF PFA, PTFE, PVDF
H₂SO₄ PFA, Quarz
HCl PTFE, PVDF
IPA Edelstahl 316L, PFA
H₂O₂ Hochreines PFA
Die Verwendung inkompatibler Werkstoffe kann folgende Folgen haben:

Korrosion
Partikelbildung
Verunreinigung durch Metallionen
Vorzeitiger Ausfall von Bauteilen
Überprüfen Sie stets die Kompatibilität zwischen:

Schläuchen
Ventilen
Pumpen
Druckreglern
Sensoren
Filtern
Armaturen
2. Reinheitsanforderungen
Jeder Fertigungsprozess hat unterschiedliche Reinheitsstandards.

Zu den typischen Reinheitsklassen gehören:

Elektronikqualität
Halbleiterqualität
Ultrahochreinheit (UHP)
Chemikalien in Halbleiterqualität (SGC)
Das Fördersystem sollte Folgendes minimieren:

Metallverunreinigungen
Organische Verunreinigungen
Feuchtigkeitseintritt
Partikelbildung
Luftkontakt
Hochmoderne Halbleiterfabriken erfordern häufig:

Metallionenverunreinigungen unterhalb des ppb-Bereichs
Partikelkontrolle unter 0,05 μm
Durchflusswege ohne Toträume
Gegebenenfalls elektropolierte, mit der Flüssigkeit in Berührung kommende Oberflächen
3. Materialauswahl
Die Materialauswahl hat großen Einfluss auf die Zuverlässigkeit des Systems.

Zu den gängigen Werkstoffen gehören:

PFA (Perfluoralkoxy)
Vorteile:

Hervorragende chemische Beständigkeit
Geringe Partikelbildung
Hohe Reinheit
Glatte Innenoberfläche
Ideal für Säuren und Lösungsmittel
Anwendungen:

Halbleiter-Nassarbeitsplätze
Chemikalien-Dosierenschränke
Wafer-Reinigungssysteme
PTFE
Vorteile:

Hervorragende Korrosionsbeständigkeit
Ausgezeichnete Temperaturbeständigkeit
Geringe Oberflächenenergie
Ideal für:

Starke Säuren
Aggressive Chemikalien
PVDF
Vorteile:

Gute mechanische Festigkeit
Hervorragende chemische Verträglichkeit
Kostengünstig
Häufig verwendet in:

Verteilung von Chemikalien in Großmengen
Industrielle chemische Verarbeitung
Hochreiner Edelstahl 316L
Geeignet für:

Lösungsmittel
IPA
Ultrareines Wasser
Bestimmte Spezialchemikalien
Typische Merkmale:

Elektropolierte Oberflächen
Geringer Schwefelgehalt
Orbitalschweißverbindungen
Automatisierungsmöglichkeiten
Moderne Anlagen setzen zunehmend auf vollautomatisierte Systeme.

Die Automatisierung verbessert:

Genauigkeit
Produktivität
Sicherheit
Wiederholbarkeit
Zu den typischen Automatisierungsfunktionen gehören:

Automatische Nachfüllung von Chemikalien
Automatischer Fasswechsel
Füllstandsüberwachung
Leckageerkennung
Drucküberwachung
Durchflussüberwachung
Chargenverfolgung
Alarmmanagement
Ferndiagnose
SCADA-Integration
SPS-Steuerung
HMI-Touchscreen
Die Automatisierung reduziert menschliche Fehler erheblich und erhöht gleichzeitig die Konsistenz der Produktion.

Pumpenauswahl
Die Pumpe ist das Herzstück jedes Chemikalienfördersystems.

Zu den gängigen Pumpenoptionen gehören:

Membranpumpen
Vorteile:

Leckfreier Betrieb
Hervorragende chemische Verträglichkeit
Geringer Wartungsaufwand
Geeignet für:

Korrosive Chemikalien
Halbleiteranwendungen
Balgpumpen
Vorteile:

Reinheitsgrad „Ultra-Clean“
Partikelfreies Pumpen
Hervorragende Durchflussstabilität
Häufig eingesetzt bei:

Waferreinigung
CMP-Systemen
Magnetkupplungspumpen
Vorteile:

Keine Gleitringdichtungen
Absolut leckagefrei
Lange Lebensdauer
Ideal für:

Chemikalientransport in großen Mengen
Präzise Durchflussregelung
Viele Halbleiterprozesse erfordern eine hochpräzise Chemikaliendosierung.

Zu den Komponenten der Durchflussregelung gehören:

Massendurchflussregler
Durchflussmesser
Druckregler
Gegendruckventile
Präzisionsregelventile
Zu den kritischen Leistungskennzahlen gehören:

Stabile Durchflussrate
Minimale Druckschwankungen
Hohe Wiederholgenauigkeit
Schnelle Ansprechzeit
Ein stabiler Durchfluss trägt direkt zur Prozesskonsistenz bei.

Filtrationsleistung
Die Filtration von Chemikalien ist für die Kontaminationskontrolle unerlässlich.

Typische Filterfeinheiten sind:

0,2 μm
0,1 μm
0,05 μm
0,03 μm
Hochwertige Filter entfernen:

Partikel
Gelverunreinigungen
Ausfällungen
Fertigungsrückstände
Eine ordnungsgemäße Filtration verlängert die Lebensdauer der Anlagen und verbessert die Waferausbeute.

Sicherheitsmerkmale
Der Umgang mit gefährlichen Chemikalien erfordert mehrstufige Schutzmaßnahmen.

Zu den wesentlichen Sicherheitsmerkmalen gehören:

Leckageerkennung
Durch kontinuierliche Überwachung werden Chemikalienleckagen sofort erkannt.

Sensoren können Folgendes erkennen:

Säureaustritte
Lösungsmittelaustritte
Austritte giftiger Chemikalien
Automatische Notabschaltung
Bei Auftreten von Störzuständen führt das System automatisch folgende Maßnahmen durch:

Unterbrechung der Chemikalienzufuhr
Schließen der Ventile
Auslösen von Alarmen
Schutz des Personals
Sekundäre Auffangvorrichtung
Auffangwannen verhindern die Ausbreitung von verschütteten Chemikalien.

Zu den Vorteilen gehören:

Umweltschutz
Einfachere Reinigung
Einhaltung gesetzlicher Vorschriften
Abluftbelüftung
Chemikalienschränke sollten über spezielle Abluftsysteme verfügen, die gefährliche Dämpfe sicher abführen, bevor sie sich ansammeln.

Redundanzkonzeption
Produktionsanlagen mit hohem Durchsatz können keine Ausfallzeiten verkraften.

Zu den Redundanzoptionen gehören:

Doppelte Pumpen
Doppelte Filter
Doppelte Druckregler
Doppelte Chemikalientanks
Automatische Umschaltung
Redundante Systeme gewährleisten eine unterbrechungsfreie Produktion während Wartungsarbeiten oder beim Austausch von Komponenten.

Überwachung und Datenmanagement
Die Fertigung im Rahmen von Industrie 4.0 erfordert eine intelligente Überwachung.

Fortschrittliche Systeme bieten:

Prozessüberwachung in Echtzeit
Protokollierung historischer Daten
Alarmverlauf
Analyse des Chemikalienverbrauchs
Vorausschauende Instandhaltung
Fehlerbehebung per Fernzugriff
Zu den Kommunikationsprotokollen gehören häufig:

Ethernet/IP
Modbus TCP
OPC UA
PROFINET
SECS/GEM
Diese Funktionen vereinfachen die Integration in die Fertigungsanlage und unterstützen Initiativen zur digitalen Fertigung.

Reinraumtauglichkeit
Versorgungssysteme für Halbleiterchemikalien sollten den Reinraumstandards entsprechen.

Zu beachten sind:

Partikelfreie Montage
Reinraumverpackung
Hochreine Schläuche
Orbitalschweißen
Materialien mit geringer Ausgasung
Werksabnahmeprüfung (FAT)
Reinraumkompatible Systeme tragen dazu bei, strenge Anforderungen an die Kontaminationskontrolle einzuhalten.

Einhaltung internationaler Normen
Stellen Sie sicher, dass der Lieferant Systeme gemäß anerkannten Industriestandards entwickelt.

Zu den relevanten Normen gehören:

SEMI-Standards
CE-Zertifizierung
ISO 9001
ISO 14644 Reinraumstandards
NFPA-Richtlinien
OSHA-Sicherheitsanforderungen
RoHS-Konformität
REACH-Konformität
Die Einhaltung dieser Normen belegt die Produktqualität, Sicherheit und Zuverlässigkeit.

Wartungsfreundlichkeit
Die Wartung wirkt sich direkt auf die Betriebskosten aus.

Wählen Sie Systeme mit:

Modularem Aufbau
Einfachem Filterwechsel
Schneller Pumpenwartung
Leicht zugänglichen Ventilen
Vereinfachter Kalibrierung
Ferndiagnose
Ein wartungsfreundliches Design reduziert Ausfallzeiten und senkt die Lebenszykluskosten.

Skalierbarkeit und zukünftige Erweiterbarkeit
Die Produktionskapazität steigt oft im Laufe der Zeit.

Wählen Sie ein System, das Folgendes unterstützt:

Zusätzliche Chemikalienleitungen
Höhere Durchflussraten
Zusätzliche Prozesswerkzeuge
Zukünftige Automatisierungserweiterungen
Eine skalierbare Architektur schützt Ihre langfristige Investition.

Erfahrung des Lieferanten
Die Auswahl eines erfahrenen Herstellers ist ebenso wichtig wie die Auswahl der Anlage selbst.

Ein qualifizierter Lieferant sollte Folgendes bieten:

Technische Beratung
Maßgeschneiderte Systemkonzeption
Prozessoptimierung
Werksabnahmeprüfung
Unterstützung bei der Installation vor Ort
Inbetriebnahme
Schulung des Bedienpersonals
Technische Dokumentation
Verfügbarkeit von Ersatzteilen
Weltweiter Kundendienst
Erfahrene Lieferanten kennen zudem die besonderen Anforderungen von Halbleiterfabriken und können optimierte Lösungen für verschiedene chemische Prozesse empfehlen.

Gesamtbetriebskosten (TCO)
Der niedrigste Anschaffungspreis bedeutet nicht zwangsläufig das beste Preis-Leistungs-Verhältnis.

Berücksichtigen Sie die Gesamtbetriebskosten, einschließlich:

Anschaffungskosten für die Anlagen
Installationskosten
Energieverbrauch
Chemikalieneffizienz
Wartungskosten
Ersatzteile
Produktionsausfälle
Lebensdauer der Anlage
Ein hochwertiges System mit überragender Zuverlässigkeit sorgt über seine gesamte Lebensdauer hinweg oft für deutlich niedrigere Betriebskosten.

Fragen, die Sie vor dem Kauf stellen sollten
Bevor Sie eine endgültige Entscheidung treffen, fragen Sie den Lieferanten:

Für welche Chemikalien ist das System validiert?
Welchen Reinheitsgrad kann das System aufrechterhalten?
Welche medienberührten Werkstoffe werden verwendet?
Unterstützt das System den automatischen Fasswechsel?
Welche Sicherheitszertifizierungen liegen vor?
Lässt sich das System in unsere Werks-SPS oder unser SCADA-System integrieren?
Welche Filtergenauigkeit wird geboten?
Ist die vorbeugende Wartung einfach durchzuführen?
Welche Garantie wird gewährt?
Gibt es technischen Support vor Ort?
Lässt sich das System für zukünftige Produktionserweiterungen anpassen?
Diese Fragen tragen dazu bei, sicherzustellen, dass die ausgewählte Lösung sowohl den aktuellen betrieblichen Anforderungen als auch den zukünftigen Wachstumsplänen entspricht.

Fazit
Die Auswahl eines Fördersystems für hochreine Chemikalien ist eine strategische Investition, die direkten Einfluss auf die Fertigungsqualität, die Betriebssicherheit, die Zuverlässigkeit der Anlagen und die Produktionseffizienz hat. Anstatt sich ausschließlich auf die Anschaffungskosten zu konzentrieren, sollten Entscheidungsträger die Gesamtlösung bewerten – einschließlich Chemikalienverträglichkeit, Materialreinheit, Automatisierungsmöglichkeiten, präziser Durchflussregelung, Filterleistung, Sicherheitssysteme, Reinraumkonformität, Skalierbarkeit und Fachkompetenz des Lieferanten.

Ein gut konzipiertes System liefert weit mehr als nur Chemikalien; es sorgt für eine stabile Prozessleistung, minimiert Kontaminationsrisiken, reduziert Wartungsaufwand und Ausfallzeiten und unterstützt eine konsistente Produktion in anspruchsvollen Branchen wie der Halbleiterfertigung, der Pharmaindustrie, der Biotechnologie und der modernen Elektronikfertigung. Durch eine sorgfältige Abwägung sowohl der technischen Spezifikationen als auch der langfristigen Betriebskosten können Hersteller eine Lösung zur Chemikalienzufuhr auswählen, die heute zuverlässige Leistung gewährleistet und gleichzeitig flexibel genug bleibt, um den sich wandelnden Anforderungen der hochreinen Produktionsumgebungen von morgen gerecht zu werden.

Weitere Informationen zur Auswahl eines Hochreinheits-Chemikalienversorgungssystems für die Halbleiterfertigung finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
