Wie funktioniert ein Spezialgasregler?

In Branchen, in denen Präzision und Sicherheit oberste Priorität haben, spielen Spezialgasregler eine entscheidende Rolle bei der Steuerung von Durchfluss und Druck hochreiner Gase. Diese Geräte sind für Anwendungen von der Laboranalyse bis zur Halbleiterfertigung unverzichtbar und gewährleisten, dass die Gase bei konstantem, kontrolliertem Druck und ohne Verunreinigungen zugeführt werden. Im Gegensatz zu Standard-Gasreglern, die für alltägliche Brennstoffe wie Propan oder Erdgas verwendet werden, sind Spezialgasregler für hochreine, oft reaktive oder korrosive Gase wie Helium, Argon, Wasserstoff oder Stickstoff ausgelegt. Sie gewährleisten ein hohes Maß an Reinheit durch die Verwendung von Materialien wie Edelstahl oder Messing, die korrosionsbeständig sind und Leckagen verhindern.

Um zu verstehen, wie ein Spezialgasregler funktioniert, muss man sich mit seinen Komponenten, Funktionsprinzipien und Varianten befassen. Dieser Artikel beleuchtet die Mechanismen hinter diesen Reglern und hebt ihre Bedeutung für die Aufrechterhaltung der Betriebseffizienz und Sicherheit hervor. Indem sie den Druck von hohen Flaschendrücken (die oft 3.000 psi übersteigen) auf nutzbare Bereiche (bis hinunter zu wenigen psi) regulieren, verhindern diese Ventile Schäden an Geräten, gewährleisten präzise Prozesse und schützen Anwender vor Gefahren wie Überdruck.

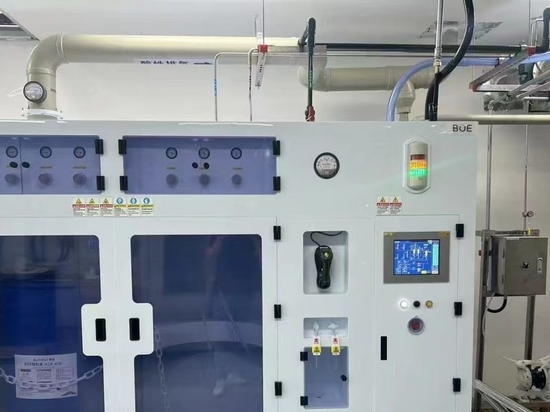

Hersteller von Hochreinheits-Spezialgasreglern
Hersteller von Hochreinheits-Spezialgasreglern
Grundprinzipien der Druckregelung

Im Kern funktioniert ein Spezialgas-Regelventil nach dem Prinzip des Druckausgleichs. In Flaschen gespeicherte Gase stehen unter enormem Druck, um die Speicherkapazität zu maximieren. Die meisten Anwendungen erfordern jedoch wesentlich niedrigere Drücke für eine sichere und effektive Nutzung. Der Regler fungiert als „Torwächter“, der den Eingangsdruck auf einen stabilen Ausgangsdruck reduziert und gleichzeitig Schwankungen bei Angebot und Nachfrage ausgleicht.

Der grundlegende Mechanismus beruht auf einem Regelkreis, in dem der Ausgangsdruck erfasst und automatisch angepasst wird. Wenn Gas austritt, sinkt der Druck, wodurch sich das Ventil leicht öffnet und mehr Gas von der Hochdruckseite nachströmen lässt. Umgekehrt schließt sich das Ventil bei steigendem Druck, um den Durchfluss zu drosseln. Dieses dynamische Gleichgewicht wird durch mechanische Kräfte erreicht, vor allem durch Federn und Membranen, wobei in den meisten Fällen keine externen Energiequellen erforderlich sind.

Spezialregler legen besonderen Wert auf Reinheit und Präzision. Sie verfügen häufig über Merkmale wie Metall-Metall-Dichtungen oder Membranen aus Materialien wie PTFE (Polytetrafluorethylen), um Ausgasungen oder die Bildung von Partikeln zu vermeiden, die empfindliche Prozesse verunreinigen könnten. Das Funktionsprinzip gewährleistet nicht nur die Druckregelung, sondern auch einen minimalen Druckabfall – ein Phänomen, bei dem der Ausgangsdruck mit steigendem Durchfluss abnimmt.

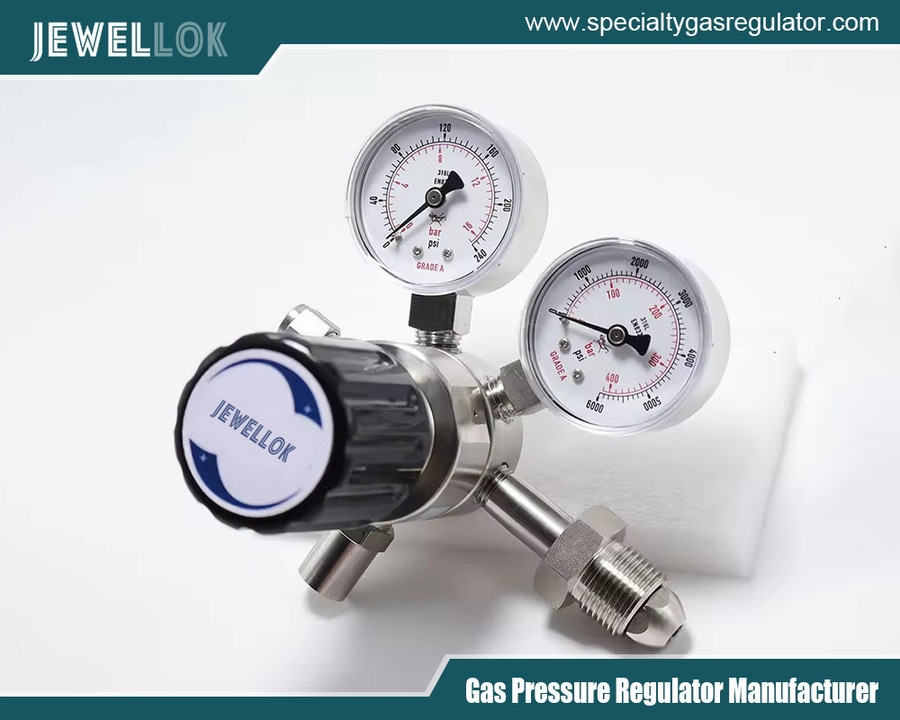

Wichtige Komponenten eines Spezialgasreglers

Ein typischer Spezialgasregler besteht aus mehreren miteinander verbundenen Komponenten, die harmonisch zusammenwirken. Das Hauptgehäuse wird in der Regel aus korrosionsbeständigen Metallen wie Edelstahl 316 gefertigt, um Langlebigkeit und Kompatibilität mit verschiedenen Gasen zu gewährleisten.

Einlassanschluss und Verbindung: Hier wird der Regler über eine für die jeweilige Gasart spezifische CGA-Kupplung (Compressed Gas Association) an die Gasflasche angeschlossen. Er ist für hohe Eingangsdrücke ausgelegt und verfügt über Filter zum Zurückhalten von Partikeln.
Spannmechanismus: Oft eine Feder oder eine Einstellschraube, die den gewünschten Ausgangsdruck einstellt. Durch Zusammendrücken der Feder erhöhen Anwender die ausgeübte Kraft und damit den Ausgangsdruck.
Messelement: In der Regel eine flexible Membran oder ein Kolben, der Änderungen des Ausgangsdrucks erfasst. Die Membran trennt das Hochdruckgas vom Einstellmechanismus und verhindert so eine Verunreinigung.
Steuerelement: Dazu gehören der Ventilsitz und der Ventilkegel (oder Stopfen). Der Ventilkegel bewegt sich gegen den Sitz, um den Gasdurchfluss zu regulieren. Bei Modellen für hochreines Gas sind diese mit minimalem Totraum ausgelegt, um das Einschließen von Gas zu reduzieren.
Auslassanschluss: Wird an nachgeschaltete Geräte angeschlossen, oft mit Manometern zur Drucküberwachung.
Überdruckventil: Eine Sicherheitsvorrichtung, die überschüssigen Druck ablässt, um einen Systemausfall zu verhindern.
Zu den zusätzlichen Merkmalen von Spezialreglern können Abdeckungen zur einfachen Einstellung, Manometer zur Überwachung des Ein- und Ausgangsdrucks sowie integrierte Filter oder Reiniger für Anwendungen mit ultrahoher Reinheit gehören.

So funktioniert es: Schritt-für-Schritt-Anleitung

Die Funktionsweise eines Spezialgasreglers lässt sich in eine Reihe von Schritten unterteilen, die das Zusammenspiel der Kräfte veranschaulichen.

Zunächst wird der Regler an die Gasflasche angeschlossen und das Einlassventil geöffnet. Hochdruckgas strömt in den Einlassanschluss, wird jedoch zunächst durch das geschlossene Tellerventil blockiert.

Der Anwender stellt den gewünschten Ausgangsdruck durch Drehen des Einstellknopfs ein, wodurch die Belastungsfeder zusammengedrückt wird. Diese Federkraft drückt auf die Membran, die wiederum den Kegel vom Sitz wegdrückt und das Ventil leicht öffnet. Gas strömt durch die Öffnung in die Niederdruckkammer.

Da sich Gas auf der Ausgangsseite ansammelt, baut sich Druck an der Unterseite der Membran auf. Dadurch entsteht eine der Federkraft entgegenwirkende Kraft. Wenn der Ausgangsdruck den Sollwert erreicht, biegt sich die Membran nach oben, zieht den Kegel näher an den Sitz heran und verringert den Durchfluss.

Steigt der Bedarf auf der Ausgangsseite (z. B. wird mehr Gas verbraucht), sinkt der Ausgangsdruck. Die Membran registriert dies und bewegt sich unter Federkraft nach unten, wodurch das Ventil weiter geöffnet wird, um den Druck wiederherzustellen. Sinkt der Bedarf, steigt der Druck, drückt die Membran nach oben und schließt das Ventil.

Dieser selbstregulierende Prozess sorgt für einen nahezu konstanten Ausgangsdruck, selbst wenn der Flaschendruck im Laufe der Zeit nachlässt. Bei direktgesteuerten Reglern, wie sie häufig für Spezialgase verwendet werden, betätigt die Membran den Kegel direkt. Für eine präzisere Regelung nutzen vorgesteuerte Ausführungen ein sekundäres Vorsteuerventil zur Kraftverstärkung, was ideal für Anwendungen mit hohem Durchfluss oder niedrigem Druck ist.

Zu den besonderen Aspekten bei Spezialgasen gehört der Umgang mit korrosiven Stoffen. Bei Gasen wie Chlorwasserstoff kommen Regler mit festverbundener Membran zum Einsatz, bei denen die Membran mechanisch mit dem Ventilkegel verbunden ist, was ein sicheres Absperren gewährleistet und Leckagen verhindert.

Arten von Spezialgasreglern

Spezialgasregler gibt es in verschiedenen Ausführungen, um unterschiedlichen Anforderungen gerecht zu werden.

– Einstufige Regler: Diese reduzieren den Druck in einem Schritt. Sie sind einfacher und kompakter und eignen sich für Anwendungen, bei denen der Flaschendruck nicht stark schwankt oder ein konstanter Druck nicht entscheidend ist. Allerdings weisen sie einen stärkeren Druckabfall auf, wenn sich die Flasche leert.

– Zweistufige Regler: Mit zwei in Reihe geschalteten Reduzierungsstufen bieten diese eine hervorragende Stabilität. Die erste Stufe senkt den Druck auf ein Zwischenniveau (z. B. 300–500 psi), und die zweite Stufe passt ihn präzise auf den Endausgangsdruck an. Ideal für Analysegeräte, die einen konstanten Druck erfordern, wie beispielsweise Gaschromatographen.

– Hochdruckregler: Ausgelegt für Gasflaschen bis zu 6.000 psi, werden bei Gasanwendungen mit hohem Durchsatz wie beispielsweise Helium eingesetzt.

– Niederdruck- oder Vakuumregler: Für empfindliche Prozesse, bei denen Drücke unterhalb des atmosphärischen Drucks aufrechterhalten werden müssen.

– Regler für korrosive Gase: Hergestellt aus Materialien wie Monel oder Hastelloy für den Umgang mit Halogenen oder Säuren.

– Leitungsregler: Werden nachgeschaltet installiert, um die Regelung am Verbrauchsort in Gasverteilungssystemen zu gewährleisten.

Jeder Typ berücksichtigt Faktoren wie Durchflussrate, Druckbereich und Gasverträglichkeit.

Anwendungen in der Industrie

Spezialgasregler sind branchenübergreifend unverzichtbar.

In Laboren liefern sie Gase für die Chromatographie, Massenspektrometrie und Kalibrierstandards und gewährleisten präzise Mischungen ohne Verunreinigungen.

Die Halbleiterfertigung ist bei Dotierungsprozessen mit Gasen wie Silan auf sie angewiesen, da bereits geringfügige Druckschwankungen die Wafer zerstören können.

Die Pharma- und Biotech-Industrie nutzt sie für Fermentationen, Zellkulturen und die Arzneimittelsynthese, um sterile Umgebungen aufrechtzuerhalten.

In der Umweltüberwachung kommen Regler für Luftqualitätsanalysatoren zum Einsatz, die Spurengase entnehmen.

Beim Schweißen und in der Metallverarbeitung verhindern Regler für hochreines Argon oder Helium die Oxidation beim WIG-Schweißen.

Zu den medizinischen Anwendungen, die zwar manchmal separat klassifiziert werden, gehören Regler für Sauerstoff oder Lachgas in der Anästhesie, wobei der Schwerpunkt auf Zuverlässigkeit liegt.

Insgesamt verbessern diese Regler die Prozesssteuerung, reduzieren Abfall und gewährleisten die Einhaltung von Normen wie ISO 9001.

Wartungs- und Sicherheitshinweise

Eine ordnungsgemäße Wartung verlängert die Lebensdauer der Regler und erhöht die Sicherheit. Regelmäßige Dichtheitsprüfungen mit Seifenlösungen oder Detektoren sind unerlässlich. Membranen sollten in regelmäßigen Abständen ausgetauscht werden, insbesondere in korrosiven Umgebungen.

Zu den Sicherheitsmerkmalen gehören Überdruckventile, die bei Überschreiten der Druckgrenzwerte auslösen, sowie Berstscheiben für den Fall katastrophaler Ausfälle.

Anwender müssen die Regler auf die jeweiligen Gasarten abstimmen, um Reaktionen zu vermeiden – z. B. kein Kupfer für Acetylen. Vor dem Trennen der Verbindung muss stets der Druck abgelassen werden.

Schulungen zur ordnungsgemäßen Verwendung beugen Unfällen vor, wie z. B. dem zu festen Anziehen von Anschlüssen, was zu Undichtigkeiten führen kann.

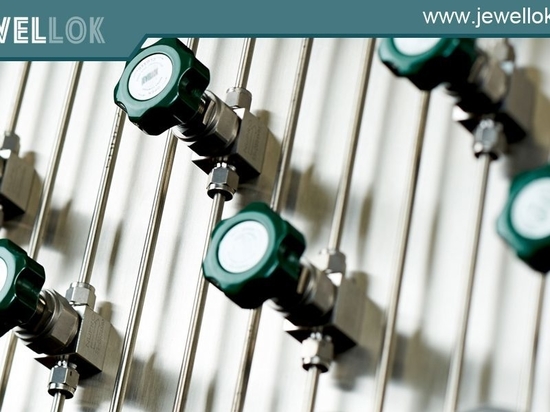

Hersteller von Reglern für hochreine Spezialgase

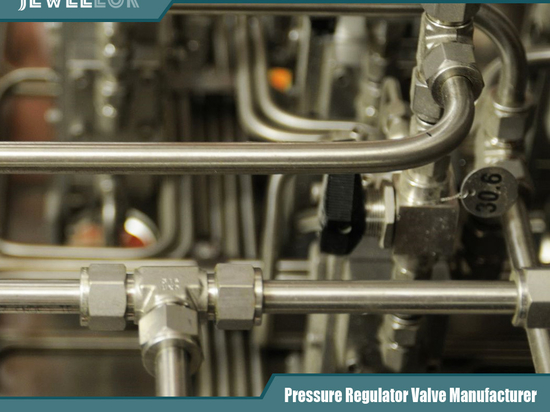

Hersteller von Reglern für hochreine Spezialgase
Fazit

Regler für Spezialgase sind ein Beispiel für technische Präzision und wandeln das Chaos des Hochdrucks in eine kontrollierte Zufuhr um. Durch das Gleichgewicht der Kräfte von Federn, Membranen und Ventilen gewährleisten sie die für fortschrittliche Technologien unverzichtbare Stabilität. Im Zuge der industriellen Weiterentwicklung werden sich diese Geräte kontinuierlich anpassen und intelligente Sensoren zur Echtzeitüberwachung integrieren. Das Verständnis ihrer Funktionsweise ermöglicht es Anwendern, sie effektiv auszuwählen und zu bedienen, wodurch Innovationen vorangetrieben werden, während die Sicherheit stets im Vordergrund steht.
