Ein umfassender Leitfaden zur Auswahl von Hochdruck-Spezialgasreglern

{{{sourceTextContent.subTitle}}}

Ein umfassender Leitfaden zur Auswahl von Hochdruck-Spezialgasreglern

{{{sourceTextContent.description}}}

Ein umfassender Leitfaden zur Auswahl von Hochdruck-Spezialgasreglern

Hochdruck-Spezialgasregler sind entscheidende Komponenten in Branchen, in denen eine präzise Steuerung von Gasdurchfluss und -druck unerlässlich ist. Diese Geräte gewährleisten die sichere und effiziente Zufuhr von Gasen unter hohem Druck, beugen Unfällen vor und optimieren die Leistung in Anwendungsbereichen, die von der Laborforschung bis zur industriellen Fertigung reichen. Die Auswahl des richtigen Reglers erfordert ein Verständnis der technischen Spezifikationen, Kompatibilitätsfaktoren und Sicherheitsstandards. Dieser Leitfaden bietet einen umfassenden Überblick, der Ingenieuren, Technikern und Beschaffungsfachleuten dabei hilft, fundierte Entscheidungen zu treffen. Am Ende verfügen Sie über das nötige Wissen, um Optionen hinsichtlich Leistung, Langlebigkeit und Wirtschaftlichkeit zu bewerten.

Spezialgase, wie sie beispielsweise bei der Kalibrierung, in der Halbleiterfertigung oder in medizinischen Anwendungen zum Einsatz kommen, werden oft bei Drücken von über 3000 psi verwendet. Regler reduzieren den Eingangsdruck aus Flaschen oder Rohrleitungen auf nutzbare Ausgangsdrücke und gewährleisten dabei eine stabile Druckversorgung. Eine falsche Auswahl kann zu Leckagen, Verunreinigungen oder Systemausfällen führen, was die Notwendigkeit eines methodischen Vorgehens unterstreicht.

Hersteller von Hochdruck-Spezialgasreglern
Hersteller von Hochdruck-Spezialgasreglern
Grundlagen zu Hochdruck-Spezialgasreglern

Im Kern bestehen Hochdruckregler aus einem Gehäuse, einer Haube, einer Membran oder einem Kolben, Federn und Ventilen. Der Mechanismus basiert auf dem Ausgleich von Kräften: Der Eingangsdruck drückt gegen ein Sensorelement (Membran oder Kolben), das das Ventil so einstellt, dass der gewünschte Ausgangsdruck aufrechterhalten wird. Bei Spezialgasen müssen Regler korrosive, toxische oder hochreine Substanzen handhaben, ohne Verunreinigungen einzubringen.

Zu den wesentlichen Unterschieden gegenüber Standardreglern zählen höhere Druckstufen – oft bis zu 6000 psi oder mehr – sowie spezielle Werkstoffe, die chemischen Reaktionen standhalten. So unterscheiden sich beispielsweise Regler für Inertgase wie Helium von denen für reaktive Gase wie Chlor. Das Verständnis der Gaseigenschaften – wie Viskosität, Dichte und Korrosivität – ist von grundlegender Bedeutung. Die Viskosität beeinflusst die Strömungsdynamik, während die Dichte die Berechnung des Druckabfalls beeinflusst.

Regler werden nach Stufen klassifiziert: einstufige Modelle für einfache Anwendungen mit minimalen Druckschwankungen und zweistufige Modelle für eine präzise Regelung, bei der der Eingangsdruck stark schwankt. Zweistufige Modelle reduzieren den Druck zunächst auf ein Zwischenniveau und nehmen dann eine Feineinstellung vor, wodurch eine bessere Stabilität gewährleistet wird.

Arten von Hochdruck-Spezialgasreglern

Verschiedene Typen decken unterschiedliche Anforderungen ab:

1. Druckminderer: Diese sind am weitesten verbreitet und senken hohe Eingangsdrücke auf niedrigere Ausgangsdrücke. Sie eignen sich ideal für Flaschengase und verfügen über Einstellknöpfe zur Sollwertregelung.

2. Gegendruckregler: Diese halten den Vordruck aufrecht, indem sie überschüssiges Gas ablassen. Sie sind nützlich in Entlastungsanwendungen oder dort, wo ein konstanter Gegendruck erforderlich ist, beispielsweise in Chromatographiesystemen.

3. Kuppelbelastete Regler: Der Druck wird über eine mit Pilotgas gefüllte Kuppel geregelt, was eine Fernverstellbarkeit und hohe Genauigkeit ermöglicht. Sie eignen sich für Anwendungen mit hohem Durchfluss und hohem Druck in petrochemischen Anlagen.

4. Elektronisch gesteuerte Regler: Durch die Integration von Sensoren und Aktuatoren bieten diese digitale Präzision und Automatisierung. In Halbleiterfabriken gewährleisten sie Reinheitsgrade im Sub-ppm-Bereich.

5. Leitungsregler: Diese werden in Rohrleitungen für die kontinuierliche Versorgung installiert, weisen geringere Druckverluste auf, müssen jedoch einem Dauerbetrieb standhalten.

Jeder Typ verfügt über Varianten wie Point-of-Use-Regler (POU) für die lokale Regelung oder zentral an Schalttafeln montierte Systeme für mehrere Abzweige.

Wichtige Faktoren bei der Auswahl eines Reglers

Die Auswahl eines Reglers erfordert die Bewertung mehrerer Parameter, um den Anforderungen der Anwendung gerecht zu werden.

Druckbereich und Regelung

Bestimmen Sie den maximalen Eingangsdruck (z. B. Flaschendruck bis zu 4500 psi) und den erforderlichen Ausgangsdruckbereich (z. B. 0–500 psi). Achten Sie auf Regler mit einem breiten Regelbereich, um eine hohe Vielseitigkeit zu gewährleisten. Der Druckabfall bei steigendem Durchfluss sollte minimal sein – streben Sie eine Abweichung von weniger als 10 % an. Wählen Sie für kritische Anwendungen Modelle mit geringer Hysterese, um eine wiederholbare Leistung zu gewährleisten.

Anforderungen an den Durchfluss

Die Durchflusskapazität, gemessen in SCFM (Standard-Kubikfuß pro Minute), muss den Anforderungen des Systems entsprechen. Zu klein dimensionierte Regler führen zu Durchflussmangel; zu groß dimensionierte führen zu Instabilität. Verwenden Sie die Cv-Werte (Durchflusskoeffizient) aus den Herstellerspezifikationen zur Berechnung: Durchfluss = Cv × √(ΔP × SG), wobei ΔP der Druckabfall und SG das spezifische Gewicht ist. Bei Hochdruck-Spezialgasen sollten Sie Drosselbedingungen berücksichtigen, bei denen die Strömungsgeschwindigkeit Schallgeschwindigkeit erreicht.

Materialverträglichkeit

Die Werkstoffe verhindern Korrosion und Verunreinigungen. Messing eignet sich für nicht korrosive Gase wie Stickstoff, während Edelstahl (Güteklasse 316L) für korrosive Gase wie Schwefelwasserstoff bevorzugt wird. Elastomere in Dichtungen (z. B. Viton für Kohlenwasserstoffe, EPDM für wasserbasierte Medien) müssen beständig gegen Zersetzung sein. Für ultrahohe Reinheit minimieren elektropolierte Oberflächen die Partikelabgabe.

Gasverträglichkeitstabellen aus Normen wie der CGA (Compressed Gas Association) dienen als Auswahlhilfe. Vermeiden Sie ungeeignete Kombinationen, wie beispielsweise Aluminium mit Alkalien, da diese zu Versprödung führen können.

Sicherheitsmerkmale

Sicherheit hat oberste Priorität. Integrierte Überdruckventile schützen vor Überdruck, während Berstscheiben bei festgelegten Drücken brechen. Manometer mit bruchsicheren Gläsern überwachen die Messwerte. Bei toxischen Gasen leiten geschlossene Entlüftungskonstruktionen die Abgase sicher ab. Zertifizierungen wie ASME, PED oder ATEX gewährleisten die Einhaltung der Druckbehälterrichtlinien.

Berücksichtigen Sie ausfallsichere Konstruktionen: Kolbenausführungen für hohe Drücke (weniger anfällig für Membranausfälle) und Verankerungen für Erdbebengebiete.

Umgebungs- und Betriebsfaktoren

Die Umgebungstemperatur beeinflusst die Leistung – Regler für kryogene Gase benötigen Heizungen, um Vereisung zu verhindern. Vibrationsfestigkeit ist bei mobilen Anwendungen entscheidend. Eine einfache Wartung, beispielsweise durch modulare Bauweisen für einen schnellen Austausch von Bauteilen, reduziert Ausfallzeiten.

Bei den Kostenüberlegungen ist das Verhältnis zwischen Anschaffungspreis und Lebenszykluskosten zu berücksichtigen. Hochwertige Modelle mit längerer MTBF (Mean Time Between Failures, mittlere Zeit zwischen Ausfällen) können einen höheren Preis rechtfertigen.

Anwendungsbereiche von Hochdruck-Spezialgasreglern

Diese Regler kommen in verschiedenen Branchen zum Einsatz:

– Labor und Forschung: Für die Gaschromatographie, um präzise Mischungen von Trägergasen wie Helium zu gewährleisten.

– Halbleiterfertigung: Zuführung von Dotiermitteln wie Arsin bei Drücken bis zu 3000 psi mit einer Reinheit von >99,999 %.

– Medizin und Pharmazie: Regulierung von Sauerstoff oder Lachgas in Anästhesiesystemen mit FDA-konformen Materialien.

– Industrielle Prozesse: Beim Schweißen zur Steuerung des Argonflusses; in der Öl- und Gasindustrie zur Steuerung von Wasserstoff für das Hydrocracking.

– Luft- und Raumfahrt: Handhabung von Treibstoffen wie Hydrazin in Prüfständen.

Fallstudien verdeutlichen die Auswahl: Ein Biotech-Unternehmen entschied sich für zweistufige Edelstahlregler für die CO₂-Inkubation und reduzierte damit die Schwankungen um 50 %.

Wartung und Fehlerbehebung

Regelmäßige Wartung verlängert die Lebensdauer. Auf Undichtigkeiten mit Seifenlösung oder elektronischen Detektoren prüfen. Innenteile mit zugelassenen Lösungsmitteln reinigen, um Verunreinigungen zu entfernen. Manometer jährlich kalibrieren.

Häufige Probleme:

– Kriechen: Allmählicher Druckanstieg aufgrund von Sitzverschleiß – Sitze austauschen.

– Rattern: Ventilschwingungen aufgrund falscher Dimensionierung – anpassen oder neu dimensionieren.

– Einfrieren: In feuchten Umgebungen trockene Gase oder Heizungen verwenden.

Befolgen Sie die Herstellerrichtlinien für die Demontage und halten Sie die Drehmomentvorgaben ein, um Schäden zu vermeiden.

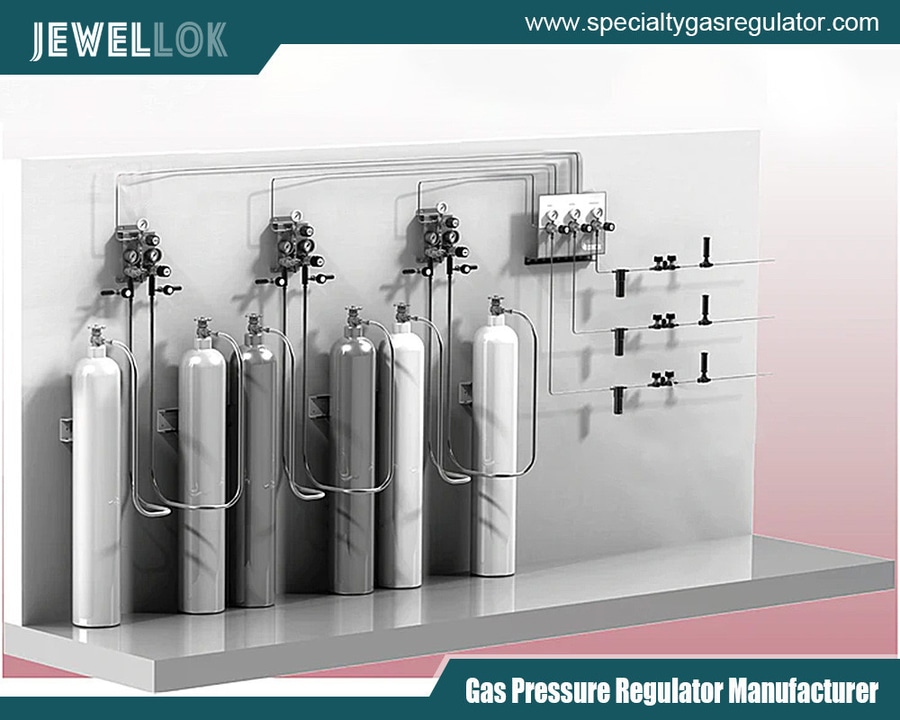

Hersteller von Hochdruck-Spezialgasreglern
Hersteller von Hochdruck-Spezialgasreglern
Fazit

Die Auswahl von Hochdruck-Spezialgasreglern erfordert ein ausgewogenes Verhältnis aus technischem Wissen und praktischer Erfahrung. Durch die Bewertung von Druck, Durchfluss, Werkstoffen, Sicherheit und anwendungsspezifischen Gegebenheiten können Sie Geräte auswählen, die Effizienz und Sicherheit verbessern. Ziehen Sie bei komplexen Anforderungen Experten hinzu oder nutzen Sie Auslegungssoftware. Letztendlich erfüllt der richtige Regler nicht nur aktuelle Anforderungen, sondern antizipiert auch zukünftige Anforderungen und gewährleistet so einen zuverlässigen Betrieb in Umgebungen mit hohen Anforderungen.

Weitere Informationen zum umfassenden Leitfaden zur Auswahl von Hochdruck-Spezialgasreglern finden Sie bei Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-pressure-regulators/.
