Wie funktioniert ein vollautomatischer Umschaltverteiler für Spezialgasflaschen?

{{{sourceTextContent.subTitle}}}

Wie funktioniert ein vollautomatischer Umschaltverteiler für Spezialgasflaschen?

{{{sourceTextContent.description}}}

Wie funktioniert ein vollautomatischer Wechselverteiler für Spezialgasflaschen?

In Branchen, in denen eine kontinuierliche Versorgung mit Spezialgasen von entscheidender Bedeutung ist, wie beispielsweise in der Halbleiterfertigung, der pharmazeutischen Produktion und der Laborforschung, können Unterbrechungen im Gasfluss zu kostspieligen Ausfallzeiten, beeinträchtigten Experimenten oder sogar Sicherheitsrisiken führen. Spezialgase, darunter hochreiner Stickstoff, Sauerstoff, Argon, Helium und verschiedene Gemische, werden in Hochdruckflaschen gelagert. Die manuelle Verwaltung dieser Flaschen, um nahtlose Übergänge zu gewährleisten, wenn eine Flasche leer wird, ist ineffizient und anfällig für menschliche Fehler. Hier kommt ein vollautomatischer Umschaltverteiler ins Spiel.

Ein vollautomatischer Umschaltverteiler für Spezialgasflaschen ist ein fortschrittliches Gasverteilungssystem, das dafür ausgelegt ist, automatisch und ohne manuelles Eingreifen zwischen mehreren Gasquellen – in der Regel zwei Flaschenbänken – umzuschalten. Er überwacht die Gasdruckwerte in Echtzeit und leitet eine Umschaltung ein, wenn die primäre Versorgung zur Neige geht, wodurch ein unterbrechungsfreier Gasfluss zu den nachgeschalteten Anwendungen gewährleistet wird. Diese Technologie vereint mechanische, elektronische und pneumatische Komponenten, um Zuverlässigkeit, Sicherheit und Effizienz zu gewährleisten. In diesem Artikel werden wir uns eingehend mit den Komponenten, Funktionsprinzipien, Vorteilen, Anwendungsbereichen und Wartungsaspekten dieser Systeme befassen und einen umfassenden technischen Überblick geben.

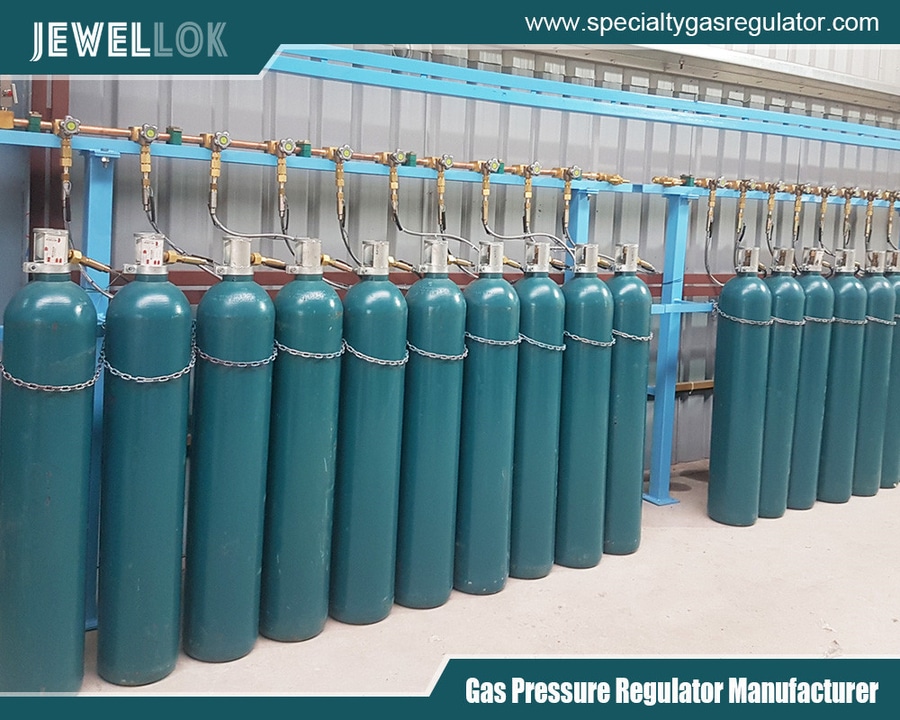

Vollautomatischer Umschaltverteiler für Spezialgasflaschen
Vollautomatischer Umschaltverteiler für Spezialgasflaschen
Wichtige Komponenten des Systems

Um die Funktionsweise eines vollautomatischen Umschaltverteilers zu verstehen, ist es unerlässlich, sich mit seinen Kernkomponenten vertraut zu machen. Diese Systeme sind präzise konstruiert, um Hochdruckgase zu handhaben und dabei die Reinheit zu gewährleisten sowie Verunreinigungen zu verhindern.

Flaschenbänke: Der Verteiler ist in der Regel an zwei unabhängige Flaschenbänke angeschlossen. Jede Bank besteht aus einer oder mehreren Gasflaschen, die über einen Verteilerkopf parallel geschaltet sind. Der Verteilerkopf ist eine Rohrleitungsbaugruppe, die das Gas aus mehreren Gasflaschen sammelt und in die Hauptleitung leitet. Die Gasflaschen sind mit flexiblen Anschlussschläuchen oder Schläuchen gesichert, die mit Rückschlagventilen ausgestattet sind, um einen Rückfluss zu verhindern und einen unidirektionalen Gasfluss zu gewährleisten.
Druckregler: Das Herzstück des Systems bilden zweistufige Druckregler, einer für jede Gasflaschenbank. Diese reduzieren den hohen Flaschendruck (oft 2000–3000 psi) auf einen nutzbaren Leitungsdruck (z. B. 50–150 psi). Automatische Verteiler verfügen oft über integrierte Regler, die sich während der Umschaltung dynamisch anpassen, um einen konstanten Ausgangsdruck aufrechtzuerhalten.
Umschaltventile und Stellantriebe: Das Herzstück der Automatisierung bilden die Umschaltventile, die elektromagnetisch oder pneumatisch betätigt werden. Diese Ventile steuern den Durchflussweg und leiten das Gas von der Primärbank zur Sekundärbank (Reservebank) um. In vollautomatischen Systemen reagieren elektrische Magnetventile oder pneumatische Vorsteuerventile auf Steuersignale, um eine nahtlose Umschaltung zu gewährleisten.
Drucksensoren und -wandler: Elektronische Druckwandler überwachen den Eingangsdruck jeder Bank. Diese Sensoren liefern Echtzeitdaten an die Steuereinheit und erkennen, wenn der Druck unter einen vordefinierten Schwellenwert (z. B. 100–200 psi) fällt, was auf eine Erschöpfung hindeutet.
Steuereinheit oder SPS: Eine speicherprogrammierbare Steuerung (SPS) oder ein mikroprozessorgesteuertes Bedienfeld verarbeitet die Sensoreingänge und führt die Umschaltlogik aus. Es umfasst Alarme, Anzeigen für Druckwerte und Schnittstellen für die Fernüberwachung. Hochentwickelte Geräte können digitale Kommunikationsprotokolle wie Modbus zur Integration in SCADA-Systeme enthalten.
Überdruckventile und Sicherheitseinrichtungen: Um einen Überdruck zu verhindern, werden Berstscheiben oder Überdruckventile installiert. Filter und Reinigungsvorrichtungen gewährleisten die Gasreinheit, während Absperrventile einen sicheren Austausch der Gasflaschen ermöglichen.
Stromversorgung und Notstromversorgung: Vollautomatische Systeme benötigen Strom, oft mit Batterie-Notstromversorgung, um den Betrieb bei Stromausfällen zu gewährleisten. Einige Ausführungen verfügen über pneumatische Notstromversorgungen für eine ausfallsichere Umschaltung.
Diese Komponenten werden in der Regel an einer Wandkonsole oder einem Bodenständer montiert, die aus korrosionsbeständigen Materialien wie Edelstahl gefertigt sind, um Spezialgase ohne Qualitätsverlust handhaben zu können.

Funktionsprinzip

Die Funktionsweise eines vollautomatischen Umschaltverteilers lässt sich in eine Abfolge automatisierter Schritte unterteilen, die durch druckbasierte Logik und elektronische Steuerungen geregelt werden.

Zu Beginn ist das System so konfiguriert, dass eine Bank als primäre (aktive) Quelle und die andere als Reserve dient. Das Gas strömt aus den Primärflaschen durch den Verteilerkopf in den Regler und über die Versorgungsleitung zur Anwendung. Die Steuereinheit überwacht kontinuierlich den Druck in beiden Bänken mithilfe von Druckwandlern.

Wenn der Druck in der Primärbank auf einen Sollwert abfällt – was darauf hinweist, dass die Flaschen fast leer sind –, löst die Steuereinheit die Umschaltung aus. Dabei geschieht Folgendes:

Erkennungsphase: Drucksensoren erkennen den Niederdruckzustand. Die SPS vergleicht den Messwert mit dem Schwellenwert und stellt sicher, dass es sich nicht um eine vorübergehende Schwankung handelt.
Ventilbetätigung: Die Steuereinheit sendet ein Signal, um das Ventil der Primärbank zu schließen und das Ventil der Reservebank zu öffnen. In magnetventilbasierten Systemen geschieht dies nahezu augenblicklich, oft innerhalb von Millisekunden, um einen Druckabfall in der Leitung zu vermeiden.
Druckausgleich: Während der Umschaltung sorgen die Regler für einen reibungslosen Übergang, indem sie bei Bedarf kurzzeitig aus beiden Bänken entnehmen und so Druckspitzen oder -einbrüche verhindern. Fortgeschrittene Systeme nutzen eine Proportionalregelung, um den Durchfluss schrittweise anzusteigen.
Alarmauslösung: Ein akustischer oder optischer Alarm macht die Bediener darauf aufmerksam, dass eine Umschaltung stattgefunden hat, und fordert sie auf, die leeren Zylinder auszutauschen. Das System kann zudem Benachrichtigungen per E-Mail oder über eine Anbindung an eine Facility-Management-Software versenden.
Zurücksetzen und Neukonfiguration: Nach dem Austausch der leeren Zylinder und dem Befüllen der Bank setzt der Bediener das System manuell oder automatisch zurück. Einige Verteiler wechseln die Banken ab, um eine gleichmäßige Auslastung zu gewährleisten.
Dieser Vorgang wiederholt sich nach Bedarf und sorgt so für Redundanz. Bei Mehrzylinder-Banken kann der Verteiler eine Kaskadenlogik enthalten, bei der die Zylinder nacheinander entleert werden, um die Auslastung zu maximieren, bevor die gesamte Bank erschöpft ist.

Im Gegensatz zu halbautomatischen Systemen, die nach der Umschaltung manuell zurückgesetzt werden müssen, wickeln vollautomatische Systeme den gesamten Zyklus elektronisch ab, wodurch sie sich ideal für den 24/7-Betrieb eignen.

Vorteile vollautomatischer Umschaltverteiler

Der Einsatz vollautomatischer Verteiler bietet mehrere technische und betriebliche Vorteile:

– Unterbrechungsfreie Versorgung: Durch den Wegfall manueller Eingriffe minimieren diese Systeme Ausfallzeiten – entscheidend bei Prozessen wie der Gaschromatographie oder dem Laserschneiden, bei denen Gasunterbrechungen Chargen ruinieren oder Geräte beschädigen können.

– Erhöhte Sicherheit: Die automatische Erkennung verringert die Exposition gegenüber Hochdruckgasen während des Flaschenwechsels. Funktionen wie Leckageerkennung und automatische Abschaltung verhindern Unfälle.

– Effizienz und Kosteneinsparungen: Eine optimierte Gasnutzung durch präzise Überwachung reduziert Verschwendung. Die Fernüberwachung ermöglicht vorausschauende Wartung und senkt damit die Arbeitskosten.

– Aufrechterhaltung der Reinheit: Geschlossene Systeme verhindern eine Verunreinigung durch Umgebungsluft, was für Spezialgase mit Reinheitsgraden von über 99,999 % unerlässlich ist.

– Skalierbarkeit: Die Systeme lassen sich um zusätzliche Bänke erweitern oder in größere Gasverteilungsnetze integrieren.

Diese Vorteile gehen jedoch mit höheren Anschaffungskosten im Vergleich zu manuellen Verteilerblöcken einher und erfordern zuverlässige Stromquellen.

Anwendungen in verschiedenen Branchen

Vollautomatische Umschaltverteiler finden breite Anwendung in Branchen, die eine zuverlässige Gasversorgung erfordern:

In der Halbleiterfertigung liefern sie Inertgase wie Argon für die Waferbearbeitung, wo bereits kurze Unterbrechungen Produktionslinien zum Stillstand bringen können, was Millionenverluste zur Folge hat.

Pharmazeutische und biotechnologische Labore nutzen sie für Kalibriergase in Analysegeräten, um konsistente Ergebnisse bei der Arzneimittelentwicklung zu gewährleisten.

Medizinische Einrichtungen setzen sie für die Sauerstoff- und Lachgasversorgung in Krankenhäusern ein, um lebenserhaltende Systeme zu unterstützen.

Zu den industriellen Anwendungen gehören das Schweißen mit Schutzgasen und die Lebensmittelverpackung unter modifizierter Atmosphäre.

Umweltprüf- und Kalibrierdienste sind auf sie angewiesen, um präzise Gasgemische für die Emissionsüberwachung zu erhalten.

Wartungs- und Sicherheitshinweise

Eine ordnungsgemäße Wartung ist entscheidend, um Langlebigkeit und Sicherheit zu gewährleisten. Bei regelmäßigen Inspektionen sollte mit Seifenlösungen oder elektronischen Detektoren auf Undichtigkeiten geprüft werden. Drucksensoren und Ventile müssen jährlich gemäß den Herstellerrichtlinien kalibriert werden.

Der Austausch der Gasflaschen sollte in gut belüfteten Bereichen erfolgen, wobei das Bedienpersonal persönliche Schutzausrüstung (PSA) tragen muss. Elektrische Komponenten müssen geerdet werden, um statische Entladungen zu verhindern.

Häufige Probleme sind Sensordrift, klemmende Ventile oder Stromausfälle; die Fehlerbehebung erfolgt mithilfe von Diagnosetools am Bedienfeld.

Die Einhaltung von Normen wie NFPA oder ISO gewährleistet die Konformität.

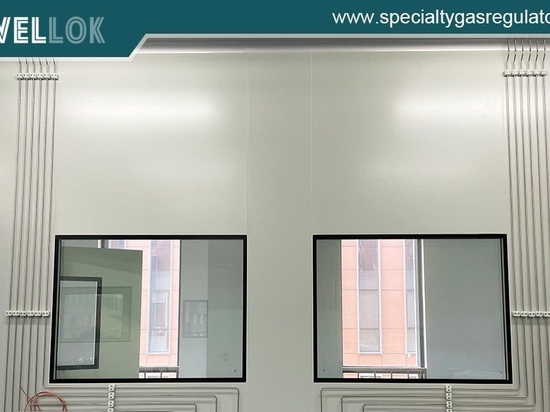

Vollautomatischer Umschaltverteiler für Spezialgasflaschen
Vollautomatischer Umschaltverteiler für Spezialgasflaschen
Fazit

Ein vollautomatischer Umschaltverteiler für Spezialgasflaschen stellt den Höhepunkt der Gashandhabungstechnologie dar und automatisiert den Wechsel zwischen den Flaschenbänken, um eine nahtlose, sichere und effiziente Gasversorgung zu gewährleisten. Durch die Integration von Sensoren, Ventilen und intelligenten Steuerungen bewältigt er die Herausforderungen manueller Systeme und ist damit in Umgebungen mit hohem Risiko unverzichtbar. Im Zuge der zunehmenden Automatisierung in der Industrie werden diese Verteiler weiterhin eine Schlüsselrolle bei der Steigerung von Produktivität und Zuverlässigkeit spielen.

Weitere Informationen zur Funktionsweise eines vollautomatischen Umschaltverteilers für Spezialgasflaschen finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/gas-changeover-system/.
