Einleitung
Die chemische Gasphasenabscheidung (CVD) ist eine der wichtigsten Fertigungstechnologien in modernen Hightech-Branchen, insbesondere in der Halbleiterfertigung, der Photovoltaikproduktion, der LED-Herstellung und der modernen Werkstofftechnik. Da die Geometrien der Bauelemente immer weiter schrumpfen und die Prozessanforderungen immer strenger werden, ist die Nachfrage nach Gasversorgungssystemen für ultrahochreine (UHP) Gase erheblich gestiegen. Selbst geringste Verunreinigungen in Prozessgasen können zu Defekten, Ertragsverlusten, schlechter Schichtqualität und Anlagenausfällen führen.

CVD-Gasvorläufer-Zufuhrsysteme spielen eine zentrale Rolle bei der Gewährleistung eines stabilen, sicheren und verunreinigungsfreien Transports von Spezialgasen und chemischen Dämpfen von den Vorratsbehältern zu den Prozesskammern. Diese Systeme sind speziell darauf ausgelegt, die Gasreinheit, eine präzise Durchflussregelung und die Prozesskonsistenz unter anspruchsvollen Betriebsbedingungen aufrechtzuerhalten.

Dieser Artikel befasst sich mit den Konstruktionsprinzipien, den Schlüsselkomponenten, der Materialauswahl, Strategien zur Verunreinigungskontrolle und den technologischen Innovationen hinter leistungsstarken CVD-Gasvorläufer-Zuführsystemen für ultrareine Anwendungen.

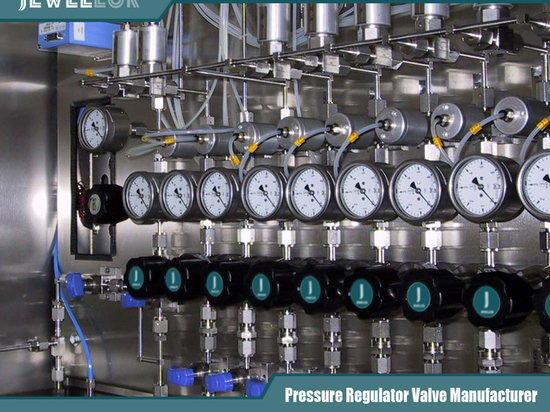

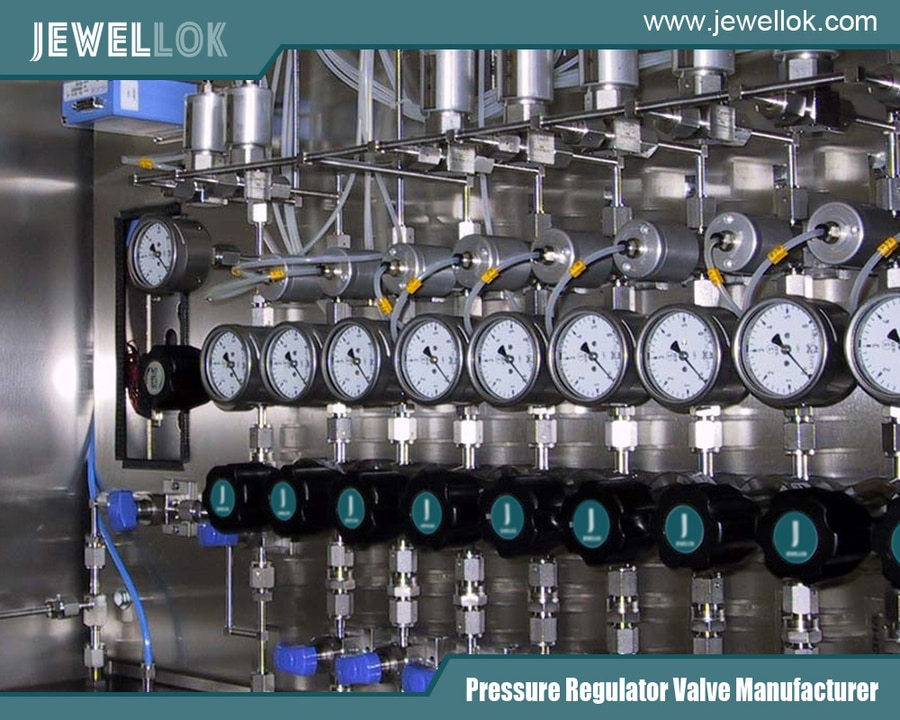

Argon-Durchflussmesser, Druckregler und Ventile
Argon-Durchflussmesser, Druckregler und Ventile
Grundlagen zu CVD-Gasvorläufer-Zuführsystemen
Ein CVD-Gasvorläufer-Zuführsystem ist eine integrierte Lösung zur Fluidhandhabung, die dazu dient, reaktive oder hochreine Gase, die bei CVD-Prozessen verwendet werden, sicher zu lagern, zu verdampfen, zu regulieren, zu reinigen und zu transportieren. Zu diesen Gasen können Silan (SiH₄), Ammoniak (NH₃), Wolframhexafluorid (WF₆), Dichlorsilan (DCS), Tetraethylorthosilikat (TEOS) sowie verschiedene metallorganische Vorläufer gehören.

Das Hauptziel des Systems besteht darin, das Vorläufergas mit folgenden Eigenschaften in die Abscheidungskammer zu leiten:

Stabiler Druck und stabile Durchflussrate
Extrem hohe Reinheitsgrade
Minimale Partikelbildung
Präzise Temperaturregelung
Maximale Prozesssicherheit
Hohe Wiederholbarkeit und Zuverlässigkeit
In der modernen Halbleiterfertigung, in der die Prozessknoten unter 5 nm liegen, können selbst Verunreinigungen im Sub-ppb-Bereich (Teile pro Milliarde) die Waferausbeute erheblich beeinträchtigen. Daher muss jede Komponente innerhalb des Gasversorgungssystems für ultrareine Leistung optimiert sein.

Bedeutung ultrahoher Reinheit in CVD-Prozessen
Der Umgang mit ultrahochreinem Gas ist unerlässlich, da Verunreinigungen wie Feuchtigkeit, Sauerstoff, Kohlenwasserstoffe, Partikel und Metallionen die Qualität der Dünnschichtabscheidung negativ beeinflussen können. Zu den häufigen Problemen, die durch Verunreinigungen verursacht werden, gehören:

Schichtdefekte und Pinholes
Schlechte Haftung
Ungleichmäßige Schichtdicke
Erhöhter elektrischer Widerstand
Verminderte Zuverlässigkeit der Bauelemente
Partikelverunreinigungen auf Wafern
Beispielsweise kann eine Sauerstoffverunreinigung während der Wolframabscheidung den spezifischen Widerstand der Schicht verändern, während eine Feuchtigkeitsverunreinigung bei der Siliziumnitrid-Abscheidung unerwünschte chemische Reaktionen hervorrufen kann.

Daher sind CVD-Gasversorgungssysteme so ausgelegt, dass sie über den gesamten Gasweg hinweg extrem niedrige Verunreinigungsgrade gewährleisten. Dies erfordert eine sorgfältige Auswahl der Materialien, der Oberflächenbeschaffenheit, der Dichtungstechnik, der Schweißqualität und der Systemreinheit.

Wichtige Komponenten eines leistungsstarken CVD-Gasversorgungssystems
1. Gasschränke
Gasschränke dienen als primäre Unterbringung für Flaschen mit gefährlichen oder Spezialgasen. In Halbleiteranlagen sind Gasschränke so ausgelegt, dass sie Folgendes bieten:

Eindämmung von Leckagen
Automatische Abschaltfunktionen
Belüftungs- und Abluftsteuerung
Integrierte Gasdetektion
Kompatibilität mit Brandbekämpfungssystemen
Sicherer Austausch der Gasflaschen
Hochleistungs-Gasschränke werden in der Regel aus elektropoliertem Edelstahl gefertigt, um Partikelbildung und Korrosion zu minimieren.

Für toxische oder pyrophore Gase kommen üblicherweise vollautomatische Gasschränke mit speicherprogrammierbaren Steuerungen (SPS) und Fernüberwachungsfunktionen zum Einsatz.

2. Druckregler
Druckregler reduzieren den hohen Flaschendruck auf stabile Betriebsdruckwerte, die vom Prozessgerät benötigt werden. In Reinstanwendungen müssen Regler Folgendes gewährleisten:

Minimales internes Totvolumen
Hervorragende Druckstabilität
Geringe Partikelbildung
Korrosionsbeständigkeit
Hohe Dichtheit
Membranversiegelte Druckregler aus 316L-VAR-Edelstahl sind aufgrund ihrer überragenden Reinheitsleistung und Korrosionsbeständigkeit weit verbreitet.

Auch die Oberflächenrauheit ist entscheidend. Elektropolierte Innenflächen mit Ra-Werten unter 10 µin tragen dazu bei, das Festsetzen von Partikeln zu reduzieren und die Reinigungsfähigkeit zu verbessern.

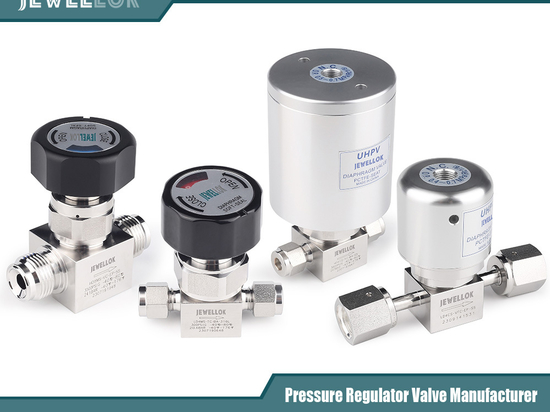

3. Ultrahochreine Ventile
Ventile gehören zu den wichtigsten Komponenten in einem CVD-Gasversorgungssystem. UHP-Membranventile wurden speziell entwickelt, um Totraum zu eliminieren und Kontaminationsrisiken zu minimieren.

Zu den wichtigsten Merkmalen gehören:

Metall-auf-Metall-Abdichtung
Geringes Innenvolumen
Kompatibilität mit Orbitalschweißnähten
Hohe Lebensdauer
Hervorragende Dichtheit
Korrosionsbeständige Membranmaterialien
Je nach Prozessanforderungen können manuelle, pneumatische und vollautomatische Ventile integriert werden.

In modernen Fertigungsanlagen werden automatisierte Ventilblöcke häufig über zentralisierte Gasmanagementsysteme gesteuert, um die Betriebseffizienz und Sicherheit zu verbessern.

4. Massendurchflussregler (MFCs)
Massendurchflussregler regeln präzise die Gasdurchflussraten, die in die Abscheidungskammer eintreten. Ein genauer Gasdurchfluss ist unerlässlich, um eine gleichbleibende Schichtdicke und eine gleichmäßige Abscheidung zu erzielen.

Moderne MFC-Technologien bieten:

Hohe Durchflussgenauigkeit
Schnelle Reaktionszeiten
Digitale Kommunikationsprotokolle
Kalibrierung für mehrere Gase
Selbstdiagnosefunktionen
Hochreine MFCs sind mit korrosionsbeständigen, mit Gas in Berührung kommenden Oberflächen und Materialien mit geringer Ausgasung ausgestattet, um die Gasintegrität zu gewährleisten.

5. Verdampfungssysteme
Viele CVD-Vorläufer werden in flüssiger Form gelagert und müssen vor der Zuführung in die Prozesskammer verdampft werden. Verdampfungssysteme gewährleisten eine stabile und kontrollierte Gaserzeugung.

Zu den entscheidenden Aspekten zählen:

Gleichmäßige Erwärmung
Temperaturstabilität
Verhinderung der Kondensation von Vorläufern
Präzise Steuerung des Dampfdrucks
Häufig werden beheizte Leitungen und beheizte Regler eingesetzt, um Kondensation während des Gastransports zu verhindern.

Fortschrittliche Gasversorgungssysteme können die Technologie der direkten Flüssigkeitseinspritzung (DLI) umfassen, um die Ausnutzung der Vorläufer und die Wiederholbarkeit des Prozesses zu verbessern.

6. Gasreiniger und Filter
Gasreiniger entfernen Spurenverunreinigungen wie Sauerstoff, Feuchtigkeit, Kohlenwasserstoffe und Partikel aus dem Gasstrom.

Zu den gängigen Reinigungstechnologien gehören:

Getter-Reiniger
Feuchtigkeitsfallen
Partikelfilter
Chemische Adsorptionssysteme
Verbrauchsortfilter mit einer Filterleistung im Submikronbereich tragen dazu bei, empfindliche Prozessanlagen vor Partikelverunreinigungen zu schützen.

In Umgebungen mit ultrahoher Reinheit erreicht die Filtereffizienz oft 0,003 Mikrometer oder weniger.

Materialauswahl für ultrareine Gassysteme
Die Materialverträglichkeit ist ein entscheidender Faktor bei der Auslegung von CVD-Gasversorgungssystemen. Eine ungeeignete Materialauswahl kann zu Korrosion, Ausgasung, Partikelabgabe und Verunreinigung führen.

Edelstahl 316L
Edelstahl 316L ist aufgrund folgender Eigenschaften das branchenübliche Standardmaterial für UHP-Gassysteme:

Hervorragende Korrosionsbeständigkeit
Hohe mechanische Festigkeit
Niedriger Schwefelgehalt
Gute Schweißbarkeit
Kompatibilität mit dem Elektropolieren
Vakuumbogenumgeschmolzener (VAR) Edelstahl 316L wird aufgrund seiner höheren Reinheit und mikrostrukturellen Konsistenz für Halbleiteranwendungen bevorzugt.

Oberflächenelektropolieren
Das Elektropolieren verbessert die Oberflächenglätte und Korrosionsbeständigkeit und verringert gleichzeitig die Partikeladhäsion.

Zu den Vorteilen gehören:

Geringere Oberflächenrauheit
Verbesserte Reinigungsfähigkeit
Geringeres Kontaminationsrisiko
Verbesserte Korrosionsbeständigkeit
Die meisten Rohre in Halbleiterqualität weisen eine innere Oberflächenrauheit von unter 10 Mikroinch Ra auf.

Metallische Dichtungstechnologie
Elastomerdichtungen können ausgasen und Feuchtigkeit aufnehmen, wodurch sie für kritische ultrareine Anwendungen weniger geeignet sind.

Fittings mit Metall-Flanschdichtungen sind weit verbreitet, da sie folgende Vorteile bieten:

Helium-Dichtheit
Hohe Temperaturbeständigkeit
Geringe Permeationsraten
Minimale virtuelle Leckagen
VCR-kompatible Flanschdichtungsfittings werden häufig in der gesamten Gasversorgungsinfrastruktur der Halbleiterindustrie eingesetzt.

Strategien zur Kontaminationskontrolle
Die Aufrechterhaltung ultrahoher Reinheit erfordert eine strenge Kontaminationskontrolle während der gesamten Fertigung, Installation und des Betriebs.

Montage im Reinraum
Komponenten für die Gasversorgung werden in der Regel in Reinraumumgebungen der ISO-Klasse 4 oder 5 montiert, um die Partikelkontamination zu minimieren.

Die Techniker befolgen strenge Reinigungsverfahren, darunter:

Ultraschallreinigung
Spülen mit deionisiertem Wasser
Trocknen mit Stickstoff
Verpackung in Doppelbeuteln
Orbitalschweißen
Das Orbitalschweißen gewährleistet eine äußerst gleichbleibende Schweißqualität bei minimalem Kontaminationsrisiko.

Zu den Vorteilen zählen:

Glatte innere Schweißoberflächen
Geringere Partikelbildung
Hohe Wiederholgenauigkeit
Verbesserte Dichtheit
Zur Überprüfung der Schweißqualität wird häufig eine Endoskopinspektion durchgeführt.

Helium-Dichtheitsprüfung
Die Dichtheitsprüfung mittels Helium-Massenspektrometer gewährleistet die Dichtheit des Systems bei extrem niedrigen Leckraten.

Typische Halbleiterstandards verlangen Leckraten unter:

1 × 10⁻⁹ atm·cm³/s Helium
Die Dichtheitsprüfung ist unerlässlich, um eine Kontamination durch die Umgebungsluft und das Austreten gefährlicher Gase zu verhindern.

Automatisierung und intelligente Überwachung
Moderne CVD-Gasversorgungssysteme integrieren zunehmend Automatisierung und Industrie-4.0-Technologien.

Zu den wichtigsten intelligenten Funktionen gehören:

Gasüberwachung in Echtzeit
Vorausschauende Wartung
Automatisierte Ventilsteuerung
Ferndiagnose
SPS-Integration
SCADA-Anbindung
Sensoren überwachen kontinuierlich:

Druck
Durchflussrate
Temperatur
Feuchtigkeitsgehalt
Gaskonzentration
Automatisierte Alarmsysteme können Gasversorgungsleitungen sofort absperren, wenn abnormale Zustände erkannt werden.

Diese intelligenten Überwachungsfunktionen verbessern die Prozesszuverlässigkeit erheblich und reduzieren Ausfallzeiten.

Sicherheitsaspekte beim Umgang mit CVD-Gasen
Viele CVD-Vorläufergase sind gefährlich, giftig, pyrophor oder korrosiv. Daher hat Sicherheit bei der Systemauslegung höchste Priorität.

Zu den wichtigen Sicherheitsmerkmalen gehören:

Gasleckdetektoren
Automatische Absperrventile
Notentlüftungssysteme
Sensoren für übermäßigen Durchfluss
Druckentlastungsvorrichtungen
Belüftungsüberwachung
Die Einhaltung internationaler Standards wie SEMI-, CE- und ISO-Anforderungen ist für Halbleiteranlagen unerlässlich.

Darüber hinaus sind eine angemessene Schulung des Bedienpersonals und vorbeugende Wartungsprogramme entscheidend für einen sicheren Langzeitbetrieb.

Neue Trends in der CVD-Gasversorgungstechnologie
Da die Halbleiterfertigung immer kleinere Strukturgrößen und komplexere Bauelementarchitekturen anstrebt, entwickeln sich auch die CVD-Gasversorgungstechnologien weiter.

Kompatibilität mit fortschrittlichen Materialien
Neue Vorläuferchemien erfordern eine verbesserte Materialkompatibilität mit hochreaktiven Gasen und metallorganischen Verbindungen.

Hersteller entwickeln spezielle Beschichtungen und korrosionsbeständige Legierungen, um die Lebensdauer der Komponenten zu verlängern.

Miniaturisierung und modularer Aufbau
Kompakte, modulare Gasverteiler reduzieren den Platzbedarf bei der Installation und verbessern gleichzeitig die Wartungsfreundlichkeit und Skalierbarkeit.

Modulare Systeme bieten:

Schnellere Wartung
Vereinfachte Upgrades
Verbesserte Standardisierung
Reduzierte Ausfallzeiten
KI-gestützte Prozessoptimierung
Künstliche Intelligenz und maschinelles Lernen spielen zunehmend eine Rolle bei der vorausschauenden Systemwartung und Prozessoptimierung.

KI-gestützte Analysen können Folgendes identifizieren:

Frühzeitige Verschleißerscheinungen an Komponenten
Trends bei Durchflussinstabilitäten
Potenzielle Kontaminationsrisiken
Prozessabweichungen
Diese Technologien helfen Halbleiterfabriken dabei, eine höhere Verfügbarkeit und eine bessere Produktionseffizienz zu erreichen.

Nachhaltige Fertigung
Energieeffizienz und ökologische Nachhaltigkeit gewinnen zunehmend an Bedeutung.

Moderne Gasversorgungssysteme zielen darauf ab, Folgendes zu reduzieren:

Gasverbrauch
Energieverbrauch
Gefährliche Emissionen
Abfallaufkommen
Eine verbesserte Gasausnutzung senkt nicht nur die Betriebskosten, sondern unterstützt auch die Einhaltung von Umweltvorschriften.

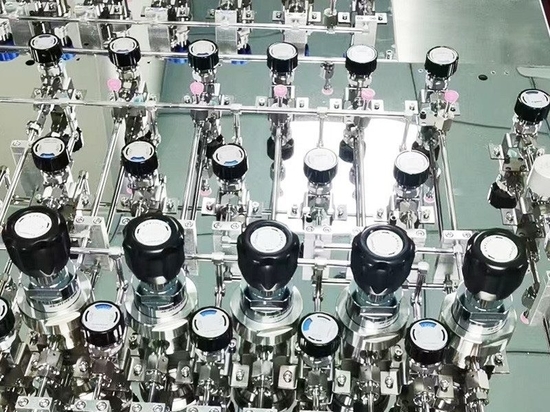

Einsatz von Druckreglern für ultrahochreine Gase
Einsatz von Druckreglern für ultrahochreine Gase
Fazit
Hochleistungsfähige CVD-Gasvorläufer-Zufuhrsysteme sind unerlässlich, um eine zuverlässige, kontaminationsfreie Verarbeitung in ultrareinen Halbleiter- und fortschrittlichen Fertigungsanwendungen zu erreichen. Da die Geometrien der Bauelemente immer kleiner werden und die Komplexität der Prozesse zunimmt, gewinnt die präzise Gashandhabung zunehmend an Bedeutung.

Von Druckreglern für ultrahochreine Gase und Membranventilen bis hin zu intelligenter Automatisierung und fortschrittlichen Reinigungstechnologien trägt jede Komponente innerhalb des Gasversorgungssystems zur Prozessstabilität, Sicherheit und Produktionsausbeute bei.

Durch die Kombination aus erstklassiger Materialauswahl, fortschrittlicher Kontaminationskontrolle, Präzisionstechnik und intelligenten Überwachungsfunktionen bieten moderne CVD-Gasversorgungssysteme die Leistung, die für die Halbleiterfertigung der nächsten Generation erforderlich ist.

Da sich die Branche weiter in Richtung kleinerer Knoten, höherer Reinheitsstandards und nachhaltigerer Produktionsmethoden entwickelt, werden innovative Gasversorgungstechnologien auch weiterhin eine entscheidende Grundlage für den zukünftigen Erfolg in der Fertigung bilden.
