Hochreine Membranventile für die Gasversorgung in der Halbleiterindustrie

{{{sourceTextContent.subTitle}}}

Hochreine Membranventile für die Gasversorgung in der Halbleiterindustrie

{{{sourceTextContent.description}}}

Die Halbleiterindustrie ist auf äußerst präzise und kontaminationsfreie Prozessumgebungen angewiesen, um hochmoderne integrierte Schaltkreise, Mikroprozessoren, Speicherchips und Displaytechnologien herzustellen. Da Halbleiterbauelemente immer weiter auf Geometrien im Nanometerbereich verkleinert werden, werden die Toleranzgrenzen für Verunreinigungen in Prozessgasen immer strenger. Selbst mikroskopisch kleine Verunreinigungen können sich negativ auf die Waferausbeute, die Zuverlässigkeit der Bauelemente und die gesamte Produktionseffizienz auswirken.

Eine der wichtigsten Komponenten in Gasversorgungssystemen für die Halbleiterindustrie ist das Ultrahochreinheits-Membranventil (UHP). Diese Spezialventile dienen zur Steuerung des Durchflusses hochreiner, korrosiver, toxischer und reaktiver Gase, die in Halbleiterfertigungsprozessen wie der chemischen Gasphasenabscheidung (CVD), der Atomlagenabscheidung (ALD), dem Ätzen, der Ionenimplantation und der Lithografie zum Einsatz kommen.

Im Gegensatz zu herkömmlichen Industrieventilen sind UHP-Membranventile speziell für kontaminationsempfindliche Anwendungen ausgelegt. Ihre innere Oberflächenbeschaffenheit, die Dichtungstechnologie, die Beseitigung von Toträumen und die Materialauswahl spielen allesamt eine entscheidende Rolle bei der Aufrechterhaltung der Gasreinheit und der Prozessstabilität.

Dieser Artikel befasst sich mit den Funktionsprinzipien, dem konstruktiven Aufbau, den Werkstoffaspekten, den Leistungsanforderungen und den wichtigsten Anwendungen von Ultrahochreinheits-Membranventilen in Gasversorgungssystemen für die Halbleiterindustrie.

Die Bedeutung der Gasreinheit in der Halbleiterfertigung
Halbleiterfertigungsprozesse erfordern ultrareine Umgebungen, in denen Gase Reinheitsgrade von 99,999 % (5N) bis 99,9999999 % (9N) oder höher aufweisen müssen. Zu den gängigen Prozessgasen gehören:

Silan (SiH₄)
Ammoniak (NH₃)
Wasserstoff (H₂)
Stickstoff (N₂)
Argon (Ar)
Chlor (Cl₂)
Chlorwasserstoff (HCl)
Wolframhexafluorid (WF₆)
Fluorierte Gase
Spezielle Vorläufergase
Diese Gase werden über streng geregelte Verteilungssysteme zugeführt, die Regler, Leitungen, Filter, Verteilerblöcke, Massendurchflussregler und Membranventile umfassen.

Jede durch das Gasversorgungssystem verursachte Verunreinigung kann zu folgenden Problemen führen:

Waferdefekte
Partikelbildung
Unregelmäßigkeiten in der Dünnschicht
Geringere Chipausbeute
Korrosion der Anlagen
Prozessinstabilität
Erhöhte Wartungskosten
Daher muss jede Komponente innerhalb der Gasversorgungsleitung strenge Ultrahochreinheitsstandards erfüllen, insbesondere Membranventile, die direkt die Gasisolierung und die Durchflussregelung steuern.

Was ist ein Ultrahochreinheits-Membranventil?
Ein ultrahochreines Membranventil ist ein spezielles Absperrventil, das eine flexible Metallmembran verwendet, um das Prozessmedium vom Antriebsmechanismus zu trennen. Die Membran fungiert als primäres Dichtungselement, das Verunreinigungen aus der Umgebung verhindert und gleichzeitig eine leckagefreie Gassteuerung gewährleistet.

Diese Ventile werden häufig in Halbleiter-Gasschränken, Ventilverteilerkästen (VMBs), Großgasverteilungssystemen und Gasversorgungsfeldern für Prozesswerkzeuge eingesetzt.

Das Ventil besteht in der Regel aus:

Ventilkörper
Metallmembran
Sitzbaugruppe
Spindel und Stellantrieb
Pneumatischer oder manueller Antrieb
Anschlüsse für hochreine Gase
Die Membran trennt den mit dem Medium in Berührung kommenden Strömungsweg von den Betriebskomponenten, wodurch die Partikelbildung minimiert und potenzielle Toträume, in denen sich Verunreinigungen ansammeln könnten, vermieden werden.

Funktionsprinzip von UHP-Membranventilen
Das Funktionsprinzip eines Membranventils ist relativ einfach, aber für Halbleiteranwendungen äußerst effektiv.

Ist das Ventil geschlossen, drückt der Stellantrieb die Membran gegen den Ventilsitz und erzeugt so eine hermetische Abdichtung, die den Gasstrom unterbindet. Wird das Ventil geöffnet, hebt sich die Membran vom Sitz ab, sodass Gas durch den Ventilkörper strömen kann.

Die Konstruktion bietet mehrere wichtige Vorteile:

Isolierung der Prozessmedien
Die Membran isoliert das Prozessgas vollständig von Federn, Schmiermitteln und Antriebskomponenten, wodurch das Kontaminationsrisiko verringert wird.

Geringes Totvolumen
Eine optimierte Innengeometrie minimiert eingeschlossene Gasblasen, reduziert die Partikelansammlung und verbessert die Spüleffizienz.

Metall-auf-Metall-Abdichtung
Viele Membranventile in Halbleiterqualität nutzen fortschrittliche Metallabdichtungstechnologien, um extrem niedrige Leckraten zu erzielen.

Hohe Zyklenlebensdauer
Präzisionsmembranmaterialien gewährleisten eine lange Betriebsdauer unter Bedingungen mit häufigen Schaltzyklen.

In Halbleiter-UHP-Membranventilen verwendete Werkstoffe
Die Werkstoffauswahl ist einer der entscheidenden Faktoren für die Ventilleistung und die Aufrechterhaltung der Gasreinheit.

Ventilkörper aus Edelstahl
Die meisten UHP-Membranventile verwenden hochwertige Edelstahlwerkstoffe wie:

316L VAR-Edelstahl
316L VIM-VAR-Edelstahl
Diese Werkstoffe bieten:

Hervorragende Korrosionsbeständigkeit
Niedrigen Schwefelgehalt
Geringe Partikelabgabe
Hervorragende Eletropolierbarkeit
Die Verfahren des Vakuumbogenumschmelzens (VAR) und des Vakuuminduktionsschmelzens (VIM) verbessern die Homogenität des Werkstoffs und reduzieren Einschlüsse, die zu Kontaminationsquellen werden können.

Anforderungen an die Oberflächenbeschaffenheit
Die medienberührten Innenflächen werden in der Regel elektropoliert, um folgende Rauheitswerte zu erreichen:

Ra ≤ 10 μin
Ra ≤ 5 μin für anspruchsvolle Anwendungen
Das Elektropolieren reduziert mikroskopische Oberflächenunregelmäßigkeiten, an denen sich Partikel oder Feuchtigkeit ansammeln können.

Membranwerkstoffe
Die Membran selbst wird in der Regel aus hochfesten Legierungen auf Kobalt- oder Nickelbasis hergestellt, die folgende Eigenschaften bieten:

Hervorragende Ermüdungsbeständigkeit
Korrosionsbeständigkeit
Flexibilität bei wiederholten Zyklen
Verträglichkeit mit aggressiven Halbleitergasen
Zu den gängigen Membranwerkstoffen gehören:

Hastelloy
Inconel
Kobalt-Chrom-Legierungen
Wichtige Konstruktionsmerkmale von UHP-Membranventilen
Minimale Partikelbildung
Partikelverunreinigungen sind eines der größten Probleme in der Halbleiterfertigung. UHP-Ventile sind mit glatten inneren Strömungswegen und optimierten Dichtungsstrukturen konstruiert, um Reibung und Verschleiß zu minimieren.

Fortschrittliche Membrankonstruktionen reduzieren mechanische Spannungskonzentrationen und verhindern so die Freisetzung von Partikeln während des Ventilbetriebs.

Extrem niedrige Leckraten
In Halbleitergassystemen werden häufig gefährliche und pyrophore Gase gehandhabt. Die Leckdichtheit ist daher sowohl für die Sicherheit als auch für die Prozesssteuerung von entscheidender Bedeutung.

Typische Leckagewerte umfassen:

Helium-Leckraten unter 1 × 10⁻⁹ atm·cc/s
Blasendichte Absperrung
Hochvakuum-Kompatibilität
Kompakte, modulare Bauweise
Moderne Halbleiterfabriken erfordern dichte Gasverteilungssysteme. Kompakte Ventilkonfigurationen ermöglichen eine effiziente Installation in:

Gasschränken
Anschlusspanels für Anlagen
Sub-Fab-Systeme
VMB-Baugruppen
Pneumatischer Antrieb
Pneumatisch betätigte Membranventile ermöglichen eine automatisierte Prozesssteuerung und schnelles Umschalten in Halbleiterfertigungsumgebungen.

Zu den Vorteilen gehören:

Schnelle Reaktionszeit
Fernbedienbarkeit
Integration in SPS-Systeme
Verbesserte Prozesswiederholbarkeit
Hochreine Anschlüsse
UHP-Membranventile verwenden in der Regel Orbitalschweißenden oder spezielle Flanschdichtungsanschlüsse, um potenzielle Leckstellen und Toträume zu vermeiden.

Zu den gängigen Anschlussarten gehören:

Rohrstumpfschweißung
Flanschdichtungsanschlüsse
VCR-kompatible Anschlüsse
Anwendungen in Gasversorgungssystemen für die Halbleiterindustrie
Ultrahochreine Membranventile finden in Halbleiterfertigungsanlagen breite Anwendung.

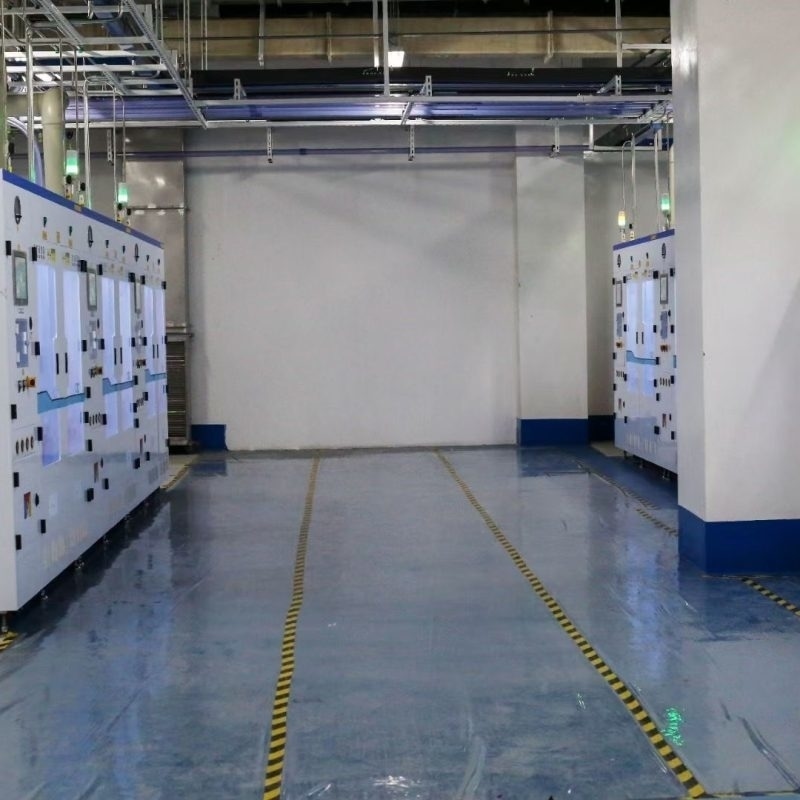

Gasschränke
Gasschränke dienen der sicheren Lagerung und Verteilung gefährlicher Prozessgase. Membranventile isolieren Gasflaschen und regeln den Gasfluss zu nachgeschalteten Systemen.

Ventilverteilerkästen (VMBs)
VMBs verteilen Gase aus Großversorgungssystemen an mehrere Prozessanlagen. UHP-Ventile bieten präzise Absperr- und Schaltfunktionen.

Chemische Gasphasenabscheidung (CVD)
CVD-Prozesse erfordern einen äußerst stabilen Gasdurchfluss und kontaminationsfreie Umgebungen. Membranventile regeln die Zufuhr von Vorläufergasen mit außergewöhnlicher Präzision.

Atomlagenabscheidung (ALD)
ALD-Prozesse sind auf eine schnelle und wiederholbare Pulsierung der Vorläufergase angewiesen. Schnell ansprechende pneumatische Membranventile sind für eine präzise Schichtabscheidung unerlässlich.

Ätzsysteme
Korrosive Gase, die beim Plasmaätzen verwendet werden, erfordern Ventile mit hervorragender chemischer Beständigkeit und Leckdichtheit.

Großversorgungssysteme für Spezialgase
Großgasverteilungsnetze sind auf UHP-Ventile angewiesen, um den sicheren Transport und die Regelung von ultrareinen Gasen in Halbleiterfabriken zu gewährleisten.

Herausforderungen bei Halbleiter-Gasanwendungen
Korrosive und reaktive Gase
Viele Halbleitergase sind stark korrosiv, toxisch oder pyrophor. Die Ventilwerkstoffe müssen einer langfristigen Einwirkung standhalten, ohne an Qualität einzubüßen.

Feuchtigkeits- und Sauerstoffkontrolle
Selbst geringste Spuren von Feuchtigkeit oder Sauerstoff können Halbleiterprozesse beeinträchtigen. UHP-Ventile müssen extrem niedrige Permeations- und Ausgasungseigenschaften aufweisen.

Thermische Stabilität
Temperaturschwankungen können die Dichtungsintegrität und die Gasdurchflussleistung beeinträchtigen. Hochwertige Membranventile sind für einen stabilen Betrieb unter wechselnden thermischen Bedingungen ausgelegt.

Anforderungen an hohe Schaltzyklen
Halbleiterfertigungssysteme erfordern während ihrer Betriebsdauer oft Millionen von Ventilzyklen. Daher sind ermüdungsbeständige Membranwerkstoffe unerlässlich.

Fertigungsstandards und Prüfverfahren
Um eine zuverlässige Leistung zu gewährleisten, durchlaufen Membranventile in Halbleiterqualität umfangreiche Fertigungs- und Qualitätskontrollverfahren.

Montage im Reinraum
Die Ventile werden in Reinraumumgebungen montiert, um eine Partikelkontamination während der Produktion zu verhindern.

Helium-Dichtheitsprüfung
Jedes Ventil wird mittels Helium-Massenspektrometrie geprüft, um eine extrem geringe Leckage zu gewährleisten.

Partikelprüfung
Partikelemissionsprüfungen stellen die Einhaltung der Reinheitsanforderungen für die Halbleiterindustrie sicher.

Oberflächenanalyse
Oberflächenrauheit und die Qualität der Elektropolierung werden sorgfältig geprüft, um ultrahohe Reinheitsstandards aufrechtzuerhalten.

Funktionszyklusprüfung
Wiederholte Betriebszyklen bestätigen die langfristige Haltbarkeit der Membran und die Zuverlässigkeit des Ventils.

Vorteile von UHP-Membranventilen gegenüber herkömmlichen Ventilen
Im Vergleich zu herkömmlichen Kugelhähnen, Nadelventilen oder Absperrschiebern bieten Membranventile bei Halbleiteranwendungen erhebliche Vorteile.

Merkmal UHP-Membranventil Herkömmliches Ventil
Partikelbildung Extrem gering Höher
Totvolumen Minimal Größer
Gasreinheit Hervorragend Mäßig
Dichtheit Ultrahoch Standard
Reinigungsfähigkeit Hervorragend Eingeschränkt
Korrosionsbeständigkeit Hoch Variabel
Halbleiterverträglichkeit Hervorragend Eingeschränkt
Diese Vorteile machen Membranventile zur bevorzugten Wahl für kontaminationsempfindliche Halbleiterprozesse.

Zukünftige Trends in der UHP-Membranventil-Technologie
Da die Halbleiterfertigung immer weiter in Richtung kleinerer Geometrien und komplexerer Architekturen voranschreitet, entwickelt sich die UHP-Ventiltechnologie rasant weiter.

Verstärkte Automatisierung
Intelligente Pneumatikventile mit integrierten Sensoren und digitalen Kommunikationsfunktionen werden in Halbleiterfabriken der Industrie 4.0 immer häufiger eingesetzt.

Verbesserte Oberflächentechnologien
Fortschrittliche Elektropolier- und Beschichtungstechnologien reduzieren weiterhin das Kontaminationsrisiko und verbessern die Korrosionsbeständigkeit.

Miniaturisierung
Kompakte Ventilkonstruktionen ermöglichen immer dichtere Gaspanel-Konfigurationen und eine geringere Stellfläche von Halbleiteranlagen.

Fortschritte in der Materialwissenschaft
Neue Membranlegierungen und Dichtungstechnologien verlängern die Lebensdauer und verbessern die Kompatibilität mit Prozessgasen der nächsten Generation.

Fokus auf Nachhaltigkeit
Hersteller entwickeln Ventilkonstruktionen, die die Effizienz der Gasnutzung verbessern und den Verbrauch von Spülgas reduzieren.

Einstellbarer Hochdruck-Propanregler
Einstellbarer Hochdruck-Propanregler
Fazit
Ultrahochreine Membranventile sind unverzichtbare Komponenten in Gasversorgungssystemen für die Halbleiterindustrie. Ihre Fähigkeit, außergewöhnliche Gasreinheit, extrem geringe Leckage und zuverlässigen Betrieb zu gewährleisten, macht sie für moderne Halbleiterfertigungsprozesse unverzichtbar.

Von CVD- und ALD-Systemen bis hin zu Gasschränken und Spezialgasverteilungsnetzen bieten diese Ventile die Kontaminationskontrolle und Betriebsstabilität, die von modernen Halbleiterfabriken gefordert werden.

Da sich die Halbleitertechnologien weiter in Richtung kleinerer Prozessknoten und höherer Fertigungspräzision entwickeln, wird die Nachfrage nach leistungsstarken UHP-Membranventilen weiter steigen. Innovationen in den Bereichen Werkstoffe, Dichtungstechnik, Automatisierung und reine Fertigung werden die Zuverlässigkeit der Ventile und die Reinheitsleistung in zukünftigen Halbleiteranwendungen weiter verbessern.

Für Halbleiterhersteller, die höhere Ausbeuten, verbesserte Prozessstabilität und sicherere Gasversorgungssysteme anstreben, bleibt die Investition in hochwertige Ultrahochreinheits-Membranventile eine entscheidende Grundlage für den Produktionserfolg.
