Einleitung
Spezialgase spielen in modernen Industriezweigen eine entscheidende Rolle, darunter in der Halbleiterfertigung, der Pharmaindustrie, der Biotechnologie, in Analyselabors, der Luft- und Raumfahrt, im Bereich der erneuerbaren Energien, in der Lasertechnik sowie in hochmodernen Forschungseinrichtungen. Viele dieser Gase sind hochrein, korrosiv, giftig, entflammbar, oxidierend oder pyrophor, weshalb eine präzise Druckregelung und eine sichere Gasversorgung unerlässlich sind. Jede Druckschwankung, Verunreinigung oder Leckage kann die Produktqualität, die Zuverlässigkeit der Anlagen, die Sicherheit des Bedienpersonals und die Einhaltung gesetzlicher Vorschriften beeinträchtigen.

OEM-Druckregelpanels sind speziell entwickelte Gasverteilungssysteme, die darauf ausgelegt sind, eine stabile, genaue und sichere Regelung von Spezialgasen während des gesamten Produktionsprozesses zu gewährleisten. Im Gegensatz zu Standard-Gasreglern integrieren OEM-Druckregelpanels mehrere Komponenten in einer kompakten, maßgeschneiderten Baugruppe, die die Installation vereinfacht und gleichzeitig die Betriebssicherheit sowie die Leistung der Gasversorgung erheblich verbessert.

Da industrielle Prozesse immer höhere Reinheitsstandards und einen höheren Automatisierungsgrad erfordern, sind OEM-Druckregelpanels zu unverzichtbaren Komponenten moderner Gasversorgungssysteme geworden.

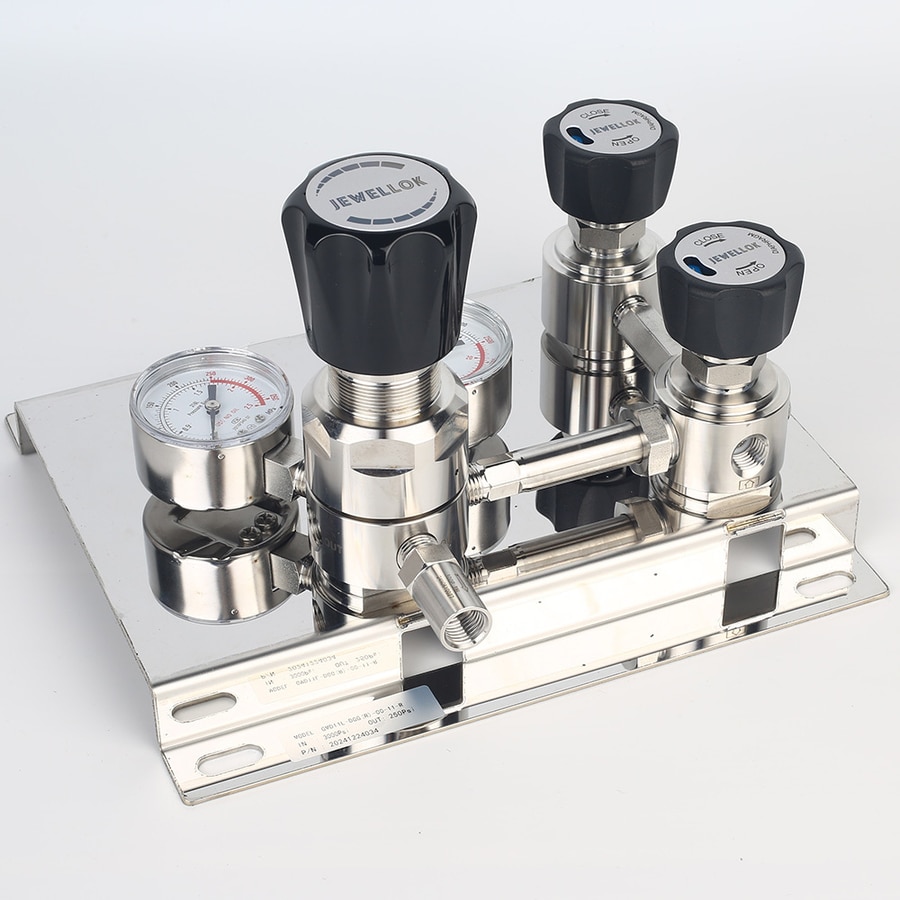

Hersteller von Hochdruck-Spezialgasreglern
Hersteller von Hochdruck-Spezialgasreglern
Was sind OEM-Druckregelpanels?
OEM-Druckregelpanels (Original Equipment Manufacturer) sind maßgeschneiderte Gasregelbaugruppen, die dazu dienen, Spezialgase aus Flaschen, Rohrtrailern, Großlagertanks oder Gasschränken zu regulieren, zu überwachen und an Prozessanlagen zu verteilen.

Jedes Panel wird entsprechend dem Betriebsdruck, der Gasart, den Durchflussanforderungen, der Einbauumgebung, dem Reinheitsgrad und den Automatisierungsanforderungen des Kunden gefertigt.

Ein typisches Druckregelpanel vereint mehrere präzisionsgefertigte Komponenten zu einem integrierten System, darunter:

Hochreine Druckregler
Edelstahl-Membranventile
Kugelhähne
Nadelventile
Manometer
Druckmessumformer
Überdruckventile
Rückschlagventile
Filter
Automatische Absperrventile
Spülsysteme
Entlüftungsventile
SPS-Steuerungsmodule
Schnittstellen zur Gaslecküberwachung
Anstatt diese Komponenten einzeln vor Ort zusammenzubauen, werden OEM-Druckregelpaneele vor dem Versand werkseitig geprüft, auf Dichtheit getestet, gereinigt und zertifiziert, was die Installationszeit und das Betriebsrisiko erheblich reduziert.

Warum Spezialgasanwendungen eine präzise Druckregelung erfordern
Spezialgase unterscheiden sich erheblich von gewöhnlichen Industriegasen.

Viele Gase, die in Halbleiterfabriken und chemischen Prozessen verwendet werden, erfordern Reinheitsgrade von über 99,999 % (5N), 99,9999 % (6N) oder sogar 99,99999 % (7N). Selbst mikroskopisch kleine Verunreinigungen können teure Produktionschargen ruinieren.

Zu den typischen Spezialgasen gehören:

Wasserstoff (H₂)
Stickstoff (N₂)
Argon (Ar)
Helium (He)
Sauerstoff (O₂)
Silan (SiH₄)
Ammoniak (NH₃)
Chlor (Cl₂)
Chlorwasserstoff (HCl)
Fluorwasserstoff (HF)
Bortrichlorid (BCl₃)
Schwefelhexafluorid (SF₆)
Lachgas (N₂O)
Kohlenmonoxid (CO)
Diese Gase stellen häufig Herausforderungen dar, wie zum Beispiel:

Hohe Toxizität
Starke Korrosivität
Lagerung unter hohem Druck
Extrem geringe Feuchtigkeitstoleranz
Anforderungen an ultrahohe Reinheit
Reaktive chemische Eigenschaften
OEM-Druckregelpaneele sorgen für einen stabilen Ausgangsdruck und minimieren gleichzeitig Druckabfall, Verunreinigungen und Partikelbildung.

Wichtige Komponenten von OEM-Druckregelpanels
Hochreine Druckregler
Druckregler sind das Herzstück jedes Druckregelpanels.

Sie reduzieren den Flaschendruck, der 3.000 psi überschreiten kann, auf einen präzisen Arbeitsdruck, der für nachgeschaltete Anlagen geeignet ist.

Hochwertige Regler bieten:

Hervorragende Druckstabilität
Geringer Druckabfall
Minimaler Einfluss des Versorgungsdrucks
Geringes Innenvolumen
Hohe Wiederholgenauigkeit
Metall-auf-Metall-Abdichtung
Geringe Partikelbildung
Zu den üblicherweise verwendeten Werkstoffen gehören:

316L VAR-Edelstahl
316L VIM-VAR-Edelstahl
Hastelloy
Monel
Nickellegierungen
Membranventile
Membranventile unterbrechen den Gasstrom, ohne den Gasstrom zu verunreinigen.

Im Vergleich zu herkömmlichen Ventilen bieten Metallmembranventile:

Kein Totvolumen
Hohe Lebensdauer
Blasendichte Abdichtung
Geringe Leckageraten
Hervorragende Korrosionsbeständigkeit
Diese Ventile finden breite Anwendung in Gassystemen für die Halbleiterindustrie.

Manometer und Druckmessumformer
Das Bedienpersonal muss den Systemdruck kontinuierlich überwachen.

Manometer dienen der lokalen optischen Anzeige, während Druckmessumformer elektronische Signale an SPS- oder SCADA-Systeme zur Fernüberwachung senden.

Moderne Systeme umfassen häufig:

Digitale Drucksensoren
Analoge Messumformer
Alarmausgänge
Datenaufzeichnungsfunktion
Überdruckventile
Überdruckventile schützen nachgeschaltete Anlagen vor unbeabsichtigtem Überdruck.

Diese Vorrichtungen lassen automatisch Gas ab, wenn der Druck den voreingestellten Grenzwert überschreitet, und schützen so sowohl die Anlagen als auch das Personal.

Spülsysteme
Vor der Einspeisung eines Spezialgases in die Prozessleitung entfernen Spülsysteme:

Feuchtigkeit
Sauerstoff
Prozessgasrückstände
Luftgetragene Verunreinigungen
Zu den typischen Spülgasen gehören:

Hochreiner Stickstoff
Argon
Helium
Eine effektive Spülung verlängert die Lebensdauer der Komponenten erheblich und gewährleistet gleichzeitig die Gasreinheit.

Vorteile von OEM-spezifisch angepassten Druckregelpanels
Maßgeschneidertes Design
Jede industrielle Anwendung weist einzigartige Betriebsbedingungen auf.

OEM-Hersteller passen folgende Parameter individuell an:

Betriebsdruck
Durchflussrate
Anzahl der Gasleitungen
Montagekonfiguration
Materialverträglichkeit
Automatisierungsgrad
Kommunikationsprotokoll
Sicherheitsfunktionen
Dies gewährleistet maximale Kompatibilität mit vorhandenen Anlagen.

Höhere Sicherheitsstandards
Spezialgase können erhebliche Gefahren bergen.

OEM-Schalttafeln verfügen über zahlreiche Sicherheitsmerkmale, darunter:

Notabsperrventile
Schnittstellen zur Gasleckerkennung
Druckalarme
Automatische Absperrung
Spülverriegelungen
Entlüftungssysteme
Druckentlastungsvorrichtungen
Diese Merkmale reduzieren Betriebsrisiken und verbessern die Sicherheit am Arbeitsplatz.

Verbesserte Gasreinheit
Gasverunreinigungen sind häufig auf eine ungeeignete Komponentenauswahl oder eine unsachgemäße Installation zurückzuführen.

Werkseitig gefertigte OEM-Schalttafeln werden in Reinräumen unter Verwendung folgender Verfahren hergestellt:

Orbitalschweißen
Elektropolierte Rohrleitungen
Hochreine Fittings
Präzisionsreinigung
Helium-Dichtheitsprüfung
Dies trägt dazu bei, im gesamten Gasverteilungssystem eine extrem hohe Reinheit aufrechtzuerhalten.

Schnellere Installation
Werkseitig montierte Systeme machen eine komplizierte Montage vor Ort überflüssig.

Kunden müssen lediglich:

das Panel montieren
die Gasversorgung anschließen
die Ausgangsleitungen anschließen
die elektrischen Steuerungen anschließen
die Inbetriebnahme durchführen
Die Installationszeit kann von mehreren Tagen auf nur wenige Stunden reduziert werden.

Geringere Wartungskosten
Integrierte Druckregelpaneele reduzieren:

Leckstellen
Montagefehler
Wartungshäufigkeit
Ersatzteilbestand
Ausfallzeiten
Dies senkt die Gesamtbetriebskosten.

Branchen, in denen OEM-Druckregelpaneele zum Einsatz kommen
Halbleiterfertigung
Die Halbleiterfertigung erfordert eine äußerst stabile Gasversorgung.

Zu den Anwendungen gehören:

Chemische Gasphasenabscheidung (CVD)
Atomlagenabscheidung (ALD)
Plasmaätzen
Ionenimplantation
Waferreinigung
Diffusionsöfen
Druckschwankungen können sich direkt auf die Waferausbeute und die Geräteleistung auswirken.

Pharmazeutische Produktion
Die pharmazeutische Produktion ist auf Spezialgase angewiesen für:

Sterile Verarbeitung
Fermentation
Gefriertrocknung
Verpackung
Laboranalysen
Druckregelpaneele tragen dazu bei, die Produktkonsistenz zu gewährleisten und gleichzeitig die GMP-Anforderungen zu erfüllen.

Biotechnologie
Biotechnologische Labore verwenden Spezialgase in:

Zellkulturen
Bioreaktoren
Inkubatoren
Chromatographie
Analysegeräte
Ein präziser Gasdruck verbessert die Wiederholbarkeit von Experimenten.

Analyselabore
Gaschromatographie, ICP-MS, Massenspektrometrie und Spektroskopiesysteme erfordern einen äußerst stabilen Trägergasdruck.

OEM-Druckregler verbessern die analytische Genauigkeit und die Zuverlässigkeit der Geräte.

Chemische Verarbeitung
In chemischen Anlagen werden zahlreiche gefährliche Gase gehandhabt.

Druckregelpanels sorgen für eine sichere Gasverteilung in:

Reaktoren
Mischsystemen
Pilotanlagen
Prozesssteuerungsanlagen
Luft- und Raumfahrtindustrie
In der Luft- und Raumfahrtfertigung kommen Spezialgase bei folgenden Prozessen zum Einsatz:

Schweißen
Wärmebehandlung
Verbundwerkstoffherstellung
Prüflabore
Ein zuverlässiger Gasdruck verbessert die Fertigungsqualität.

Automatisierung und intelligente Überwachung
Moderne OEM-Druckregelungsschalttafeln integrieren zunehmend Technologien der Industrie 4.0.

Zu den intelligenten Systemen können gehören:

SPS-Steuerung
HMI-Touchscreens
Ethernet-Kommunikation
Modbus TCP/IP
Profinet
EtherNet/IP
Ferndiagnose
Cloud-Überwachung
Vorausschauende Instandhaltung
Die Echtzeitüberwachung ermöglicht es dem Bedienpersonal, abnormale Druckänderungen zu erkennen, bevor es zu einem Anlagenausfall kommt.

Die Integration in Anlagensteuerungssysteme verbessert zudem die Produktionseffizienz und reduziert gleichzeitig manuelle Eingriffe.

Werkstoffauswahl für Spezialgassysteme
Die Werkstoffverträglichkeit ist entscheidend.

Das am häufigsten verwendete Material ist Edelstahl 316L aufgrund seiner:

Korrosionsbeständigkeit
Hervorragenden Schweißbarkeit
Niedrigen Schwefelgehalts
Hohen Reinheitsgrades
Mechanischen Festigkeit
Für stark korrosive Gase können Hersteller folgende Werkstoffe wählen:

Hastelloy C-276
Monel
Nickel 200
PTFE-ausgekleidete Komponenten
PFA-Schläuche
Durch Elektropolieren wird die Oberflächenrauheit weiter verringert, wodurch die Partikelbildung und die Gasadsorption minimiert werden.

Qualitätsstandards und Prüfungen
Zuverlässige OEM-Druckregelpaneele durchlaufen strenge Qualitätskontrollverfahren.

Zu den typischen Prüfungen gehören:

Helium-Dichtheitsprüfung
Druckfestigkeitsprüfung
Funktionsprüfung
Durchflussprüfung
Reinheitsprüfung
Reinigung für den Einsatz mit Sauerstoff
Prüfung der Oberflächenrauheit
Überprüfung der Rückverfolgbarkeit der Werkstoffe
Viele Hersteller erfüllen zudem internationale Normen wie:

ISO 9001
SEMI-Normen
CGA-Richtlinien
CE-Anforderungen
RoHS-Konformität
PED-Anforderungen, sofern zutreffend
Umfassende Prüfungen gewährleisten langfristige Zuverlässigkeit in anspruchsvollen industriellen Umgebungen.

Faktoren, die bei der Auswahl eines OEM-Lieferanten für Druckregelungsschalttafeln zu berücksichtigen sind
Die Auswahl des richtigen OEM-Herstellers ist entscheidend für die Systemleistung und die langfristige Zuverlässigkeit.

Zu den wichtigsten Bewertungskriterien gehören:

Erfahrung mit Spezialgassystemen
Fähigkeit zur technischen Anpassung
Reinraumfertigung
Beschaffung hochreiner Komponenten
Fachwissen im Präzisionsschweißen
Fähigkeit zur Dichtheitsprüfung
Materialzertifizierung
Internationale Qualitätszertifizierungen
Technischer Support
Weltweiter Kundendienst
Ein erfahrener Lieferant sollte zudem eine vollständige technische Dokumentation bereitstellen, einschließlich P&ID-Zeichnungen, Druckberechnungen, Betriebsanleitungen, Prüfberichte und Prüfzertifikate.

Zukünftige Trends bei der Druckregelung für Spezialgase
Die Nachfrage nach fortschrittlichen Druckregelungslösungen wächst weiter, da die Industrie nach mehr Automatisierung, Nachhaltigkeit und Fertigungspräzision strebt.

Zu den erwarteten zukünftigen Entwicklungen gehören:

KI-gestützte Druckregelung
Intelligente Selbstdiagnosesysteme
Digital-Twin-Technologie
Analysen zur vorausschauenden Instandhaltung
Cloud-basierte Fernverwaltung
Vollautomatische Gasumschaltsysteme
Integrierte Gasüberwachungs- und Sicherheitsplattformen
Kompakte, modulare Schalttafelkonstruktionen
Da die Halbleiter-Strukturschritte immer weiter schrumpfen und die Hightech-Fertigung weltweit expandiert, werden OEM-Druckregelungsschalttafeln immer ausgefeilter und bieten gleichzeitig höhere Präzision, größere Zuverlässigkeit und verbesserte Betriebssicherheit.

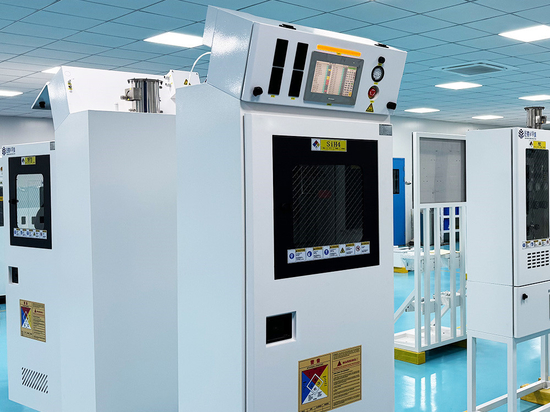

Hochdruck-Wasserstoff-Verteilsystem
Hochdruck-Wasserstoff-Verteilsystem
Fazit
OEM-Druckregelpanels sind zu unverzichtbaren Komponenten in Spezialgasversorgungssystemen in der Halbleiterfertigung, der Pharmaindustrie, der Biotechnologie, in Laboren, der chemischen Verarbeitung und zahlreichen anderen Hightech-Branchen geworden. Durch die Integration von Präzisionsreglern, Hochreinheitsventilen, Überwachungsinstrumenten, Sicherheitseinrichtungen und intelligenten Steuerungstechnologien in einer einzigen maßgeschneiderten Baugruppe gewährleisten diese Systeme eine stabile Druckregelung, außergewöhnliche Gasreinheit und zuverlässige Prozessleistung.

Im Vergleich zu herkömmlichen Gasverteilungsmethoden bieten von OEMs entwickelte Druckregelpaneele erhebliche Vorteile, darunter verbesserte Sicherheit, ein geringeres Kontaminationsrisiko, eine vereinfachte Installation, niedrigere Wartungskosten und eine nahtlose Integration in automatisierte Fertigungsumgebungen. Da industrielle Prozesse immer höhere Reinheitsstandards, strengere Sicherheitsanforderungen und intelligentere Fabrikabläufe erfordern, ist die Investition in eine professionell konzipierte OEM-Druckregelanlage eine strategische Entscheidung, die langfristige Produktivität, die Einhaltung gesetzlicher Vorschriften und operative Exzellenz fördert.
