Gasaufbereitungstechnologien für Reinräume und Halbleiterfabriken

{{{sourceTextContent.subTitle}}}

Gasaufbereitungstechnologien für Reinräume und Halbleiterfabriken

{{{sourceTextContent.description}}}

Die moderne Halbleiterfertigung ist auf hochpräzise Systeme zur Gaszufuhr, -reinigung, -abscheidung und -überwachung angewiesen, um die Integrität der Reinräume und die Prozessausbeute zu gewährleisten.

Die Halbleiterindustrie bewegt sich an der Spitze der Präzisionsfertigung, wo Bauteilstrukturen im Nanometerbereich außergewöhnlich saubere Umgebungen und streng kontrollierte Prozessbedingungen erfordern. In modernen Reinräumen und Waferfertigungsanlagen sind Gase für die Abscheidung, das Ätzen, die Reinigung, die Dotierung und die Klimaregelung unverzichtbar. Diese Gase können jedoch auch Verunreinigungen einbringen, Sicherheitsrisiken verursachen und schädliche Abgasströme erzeugen. Daher sind Gasaufbereitungstechnologien zu einem entscheidenden Bestandteil der Halbleiterinfrastruktur geworden.

Dieser Artikel beleuchtet die technischen Grundlagen, die Systemarchitektur und neue Trends bei Gasaufbereitungstechnologien für Reinräume und Halbleiterfabriken. Der Schwerpunkt liegt auf Gasreinigung, Gasverteilung, Abgasbehandlung, Überwachung und Sicherheitssystemen, die die moderne Halbleiterfertigung unterstützen.

Die Rolle von Gasen in der Halbleiterfertigung
Halbleiterprozesse sind auf eine Vielzahl von Spezialgasen angewiesen. Zu den gängigen Beispielen gehören:

Abscheidungsgase

Silan (SiH₄), Ammoniak (NH₃), Wolframhexafluorid (WF₆).

Ätzgase

Chlor (Cl₂), Bromwasserstoff (HBr), Schwefelhexafluorid (SF₆), Fluorkohlenwasserstoffe.

Inerte Trägergase

Stickstoff (N₂), Argon (Ar), Helium (He).

Reinigungsgase

Fluorwasserstoff (HF), Ozon (O₃) und verwandte chemische Verbindungen.

Die Reinheitsanforderungen an diese Gase sind extrem hoch. Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) können Waferdefekte verursachen, die Ausbeute verringern und die Zuverlässigkeit der Bauelemente beeinträchtigen. Daher müssen Gasaufbereitungssysteme gleichzeitig die Anforderungen an Reinheit, Sicherheit, Einhaltung von Umweltvorschriften und Prozessstabilität erfüllen.

Gasaufbereitungssysteme
Anforderungen an ultrahohe Reinheit
Die Gasreinigung im Reinraum beginnt bei der Großgasversorgung und setzt sich über das Verteilungsnetz bis zum Verwendungsort fort. Halbleiterhersteller verlangen in der Regel Gase mit einem Verunreinigungsgrad von unter 1 ppb für Feuchtigkeit, Sauerstoff, Kohlenwasserstoffe und Partikel.

Um diese Spezifikationen zu erfüllen, setzen Halbleiterfabriken mehrere Reinigungsstufen ein.

Reinigungstechnologien
Getter-Reiniger

Reaktive Metallmaterialien binden Verunreinigungen wie Sauerstoff, Feuchtigkeit und Kohlenstoffverbindungen chemisch. Getter werden häufig zur Reinigung von Stickstoff, Argon und Wasserstoff eingesetzt.

Adsorptionsreiniger

Molekularsiebe, aktiviertes Aluminiumoxid und andere poröse Materialien entfernen Wasserdampf und Spurenverunreinigungen durch physikalische Adsorption.

Katalytische Reiniger

Katalysatoren fördern Reaktionen, die Verunreinigungen in entfernbare Verbindungen umwandeln. So kann beispielsweise Sauerstoff in Wasser umgewandelt und anschließend durch Adsorption entfernt werden.

Partikelfilter

Submikron- und Ultrafeinfilter fangen Partikelverunreinigungen auf, die bei der Handhabung und Verteilung von Gasen entstehen.

Eine typische Gasreinigungsanlage kann mehrere dieser Technologien kombinieren, um den erforderlichen Reinheitsgrad zu erreichen.

Gasverteilung in Reinräumen
Materialauswahl
Gasverteilungssysteme für Halbleiteranlagen werden aus Materialien gefertigt, die Verunreinigungen und Korrosion minimieren. Elektropolierter Edelstahl (üblicherweise 316L) wird häufig verwendet, da er folgende Vorteile bietet:

Geringe Oberflächenrauheit
Hervorragende Korrosionsbeständigkeit
Geringe Partikelbildung
Verträglichkeit mit hochreinen Gasen
Oberflächenvorbereitung und Orbitalschweißen
Die Oberflächenbeschaffenheit im Inneren ist entscheidend. Durch Elektropolieren werden mikroskopische Defekte reduziert, an denen sich Verunreinigungen ansammeln könnten. Für das Verbinden von Rohrleitungen wird das Orbitalschweißen bevorzugt, da es äußerst gleichmäßige, kontaminationsfreie Schweißnähte erzeugt.

Druckregelung und Durchflusssteuerung

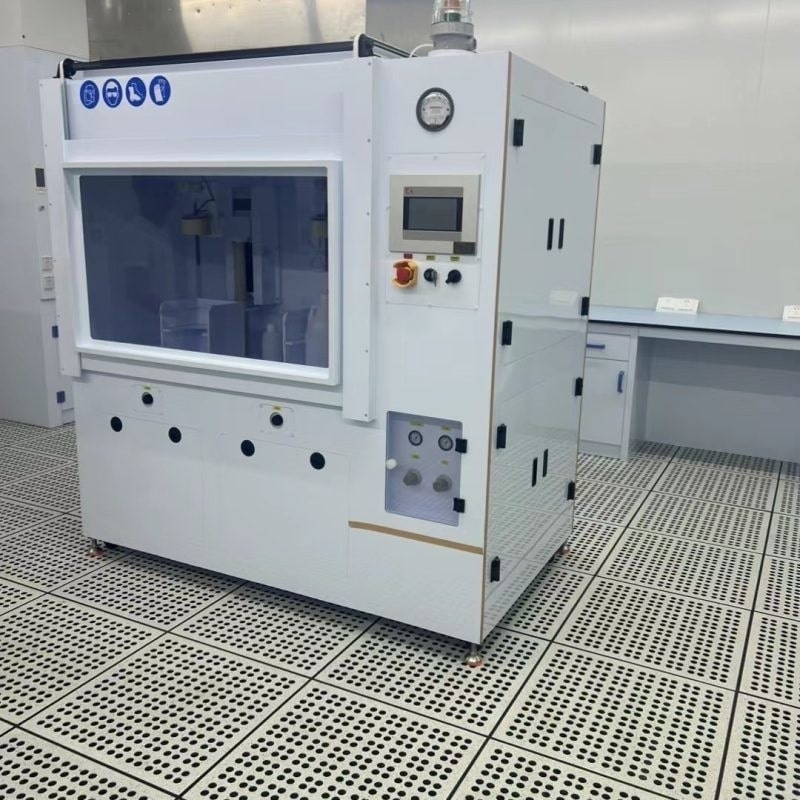

Halbleiteranlagen erfordern eine stabile Gasversorgung bei präzise geregelten Drücken und Durchflussraten. Gasschränke, Ventilverteilerkästen und Massendurchflussregler (MFCs) sind in das Verteilungsnetz integriert, um eine genaue Prozesssteuerung zu gewährleisten und gleichzeitig die Eindämmung und Sicherheit zu gewährleisten.

Technologien zur Abgasreinigung
Prozessgase, die aus Halbleiteranlagen austreten, enthalten häufig giftige, korrosive, pyrophore oder treibhausgasartige Bestandteile. Eine direkte Freisetzung in die Atmosphäre ist nicht zulässig. Abgasbehandlungssysteme, gemeinhin als Abgasreinigungssysteme oder Gaswäscher bezeichnet, sind daher unverzichtbar.

Nasswäscher
Nasswäscher werden üblicherweise eingesetzt, um saure Gase und lösliche Verunreinigungen in Halbleiter-Abgasströmen zu neutralisieren.

Nasswäscher nutzen flüssige Absorptionsmittel, um lösliche Gase und Partikel zu entfernen. Sie sind wirksam bei der Behandlung saurer Gase wie HF, HCl und SO₂. Der Prozess umfasst typischerweise:

Inkontaktbringen des Abgases mit einer Waschflüssigkeit.
Absorbieren oder Neutralisieren der Verunreinigungen.
Abscheiden von Tröpfchen aus dem gereinigten Gasstrom.
Behandlung oder Recycling der verbrauchten Waschlösung.
Nasswäscher bieten eine hohe Abscheideleistung, erfordern jedoch eine Wasseraufbereitungsinfrastruktur und ein sorgfältiges Management der sekundären Abfallströme.

Trockenwäscher
Trockenwäscher nutzen feste Sorptionsmittel, um Schadstoffe zu binden. Sie werden häufig bei geringeren Durchflussraten und in Anwendungen eingesetzt, bei denen die Minimierung von flüssigen Abfällen wichtig ist. Die Sorptionspatronen müssen regelmäßig ausgetauscht werden, wenn sie ihre Wirksamkeit verloren haben.

Thermische Oxidation
Thermische Oxidationsanlagen zerstören brennbare und gefährliche Gase durch Hochtemperaturoxidation. Sie werden häufig für pyrophore Gase wie Silan und wasserstoffhaltige Gemische eingesetzt. Die Oxidationsprodukte werden anschließend weiterbehandelt, um Partikel und saure Gase zu entfernen.

Plasmaabscheidung
Plasmaabscheidungssysteme nutzen energiereiches Plasma, um stabile Moleküle, darunter perfluorierte Verbindungen (PFCs), zu dissoziieren. Dieser Ansatz gewinnt zunehmend an Bedeutung, da viele fluorierte Gase, die beim Ätzen von Halbleitern verwendet werden, ein extrem hohes Treibhauspotenzial aufweisen.

Behandlung von Treibhausgasemissionen
Die Halbleiterfertigung ist eine bedeutende Quelle fluorierter Treibhausgase, darunter CF₄, C₂F₆ und NF₃. Diese Verbindungen sind chemisch stabil und schwer zu zerstören.

Moderne Halbleiterfabriken setzen spezielle Abgasbehandlungssysteme ein, die Plasma-, Verbrennungs- und Waschtechnologien kombinieren, um eine hohe Zerstörungs- und Abscheideeffizienz (DRE) zu erreichen. Regulatorischer Druck und unternehmerische Nachhaltigkeitsziele treiben kontinuierliche Investitionen in fortschrittliche Lösungen zur Behandlung von Treibhausgasen voran.

Gasdetektion und -überwachung
Eine kontinuierliche Überwachung ist sowohl für die Prozessqualität als auch für die Sicherheit des Personals unerlässlich.

Kontaminationsüberwachung
Spurenverunreinigungsanalysatoren messen Feuchtigkeit, Sauerstoff, Kohlenwasserstoffe und Partikel in ultrahochreinen Gasströmen. Die Online-Überwachung ermöglicht die schnelle Erkennung von Kontaminationsereignissen, bevor diese die Produktion beeinträchtigen.

Sicherheitsüberwachung
Giftgasdetektoren, Sensoren für brennbare Gase und Sauerstoffmangelwächter sind in den gesamten Gaslager- und -verteilungsbereichen installiert. Diese Systeme sind in der Regel in die Sicherheitssteuerung der Anlage integriert, um Alarme, Belüftung und automatische Abschaltvorgänge auszulösen.

Datenintegration
Moderne Halbleiteranlagen nutzen zunehmend zentralisierte Überwachungsplattformen, die Echtzeitdaten von Gasanalysatoren, Gaswäschern und Prozessgeräten erfassen. Mithilfe fortschrittlicher Analysen lassen sich Trends erkennen, Wartungsbedarf vorhersagen und die Systemleistung optimieren.

Luftmanagement im Reinraum
Während die Aufbereitung von Prozessgasen von entscheidender Bedeutung ist, muss auch die Luftqualität im Reinraum aufrechterhalten werden.

HEPA- und ULPA-Filterung
HEPA- (High-Efficiency Particulate Air) und ULPA-Filter (Ultra-Low Penetration Air) entfernen Partikel aus der umgewälzten Reinraumluft. Halbleiter-Reinräume werden häufig gemäß ISO-Klasse 3 oder besser betrieben, was extrem niedrige Partikelkonzentrationen erfordert.

Chemische Filtration
Molekulare Verunreinigungen können ebenso schädlich sein wie Partikel. Chemische Filtersysteme entfernen Säuren, Basen und organische Verbindungen aus der Luft, die empfindliche Prozesse wie die Fotolithografie beeinträchtigen könnten.

Luftstromregelung
Laminare Luftströmung, Druckdifferenzen und sorgfältig konzipierte Belüftungssysteme tragen dazu bei, eine Kreuzkontamination zwischen Prozessbereichen zu verhindern und die Reinraumklassifizierung aufrechtzuerhalten.

Sicherheitsaspekte
Gasaufbereitungssysteme in Halbleiteranlagen müssen zahlreiche Sicherheitsrisiken berücksichtigen:

Pyrophore Gase

Silan und ähnliche Gase können sich an der Luft spontan entzünden.

Giftige Gase

Arsin, Phosphin, Chlor und Fluorwasserstoff stellen ernsthafte Gesundheitsrisiken dar.

Korrosive Gase

Viele Prozessgase können Anlagen und Infrastruktur beschädigen, wenn sie nicht ordnungsgemäß eingedämmt werden.

Zu den technischen Kontrollmaßnahmen zählen Gasschränke mit automatischen Absperrventilen, Abluftkammern, Leckageerkennungssysteme, Notbelüftung und redundante Sicherheitsverriegelungen. Ebenso wichtig sind die Schulung des Personals und strenge Betriebsvorschriften.

Neue Trends
Digitalisierung und vorausschauende Instandhaltung
Technologien des industriellen Internets der Dinge (IIoT) werden in Gasaufbereitungssystemen eingesetzt. Sensoren überwachen kontinuierlich Durchfluss, Druck, Temperatur und Schadstoffkonzentrationen. Algorithmen des maschinellen Lernens können die Sättigung von Filtern, den Wartungsbedarf von Gaswäschern und potenzielle Systemausfälle vorhersagen, bevor diese auftreten.

Energie- und Ressourceneffizienz
Halbleiterfabriken verbrauchen große Mengen an Energie, Wasser und Spezialchemikalien. Neue Gasaufbereitungstechnologien zielen darauf ab, Betriebskosten und Umweltbelastung zu reduzieren durch:

Filtersysteme mit geringerem Druckabfall
Regenerierbare Adsorbentien
Wasserrecycling in Nasswäschern
Wärmerückgewinnung aus thermischen Abgasreinigungsanlagen
Fortschrittliche Werkstoffe
Die Forschung an neuen Sorptionsmitteln, Katalysatoren und korrosionsbeständigen Werkstoffen wird fortgesetzt, um die Abscheideleistung zu verbessern und die Lebensdauer der Anlagen in den rauen Umgebungsbedingungen der Halbleiterfertigung zu verlängern.

Zweistufiger Spezialregler aus hochreinem Edelstahl
Zweistufiger Spezialregler aus hochreinem Edelstahl
Fazit
Die Gasaufbereitungstechnologie ist ein grundlegender Bestandteil moderner Reinraum- und Halbleiterfertigungsinfrastrukturen. Die Kombination aus der Zufuhr ultrahochreiner Gase, ausgeklügelten Verteilungssystemen, fortschrittlicher Abgasreinigung, umfassender Überwachung und strengen Sicherheitskontrollen ermöglicht die Herstellung immer komplexerer Halbleiterbauelemente.

Da die Prozessgeometrien immer weiter schrumpfen und die Umweltauflagen immer strenger werden, werden die Anforderungen an Gasaufbereitungssysteme weiter steigen. Zukünftige Entwicklungen werden sich voraussichtlich auf höhere Reinheitsstandards, eine verbesserte Reduzierung von Treibhausgasen, eine stärkere Automatisierung und eine gesteigerte Ressourceneffizienz konzentrieren. Für Halbleiterhersteller sind Investitionen in fortschrittliche Gasaufbereitungstechnologie nicht nur eine Anforderung zur Einhaltung gesetzlicher Vorschriften – sie sind eine strategische Notwendigkeit, um hohe Ausbeute, Betriebssicherheit und nachhaltiges Wachstum zu erreichen.
