Lösungen für halbautomatische und vollautomatische UHP-Gasversorgungssysteme

{{{sourceTextContent.subTitle}}}

Lösungen für halbautomatische und vollautomatische UHP-Gasversorgungssysteme

{{{sourceTextContent.description}}}

In der modernen Halbleiterfertigung, der Flachbildschirmproduktion, der Photovoltaikindustrie, in Biotechnologielabors und in Umgebungen zur Verarbeitung hochmoderner Werkstoffe steigt die Nachfrage nach Gasversorgungssystemen für ultrahochreine Gase (UHP) kontinuierlich an. Präzise Gasregelung, Verhinderung von Verunreinigungen, Betriebssicherheit und Prozesszuverlässigkeit sind zu wesentlichen Faktoren für die Aufrechterhaltung der Produktionsqualität und der Ausbeute geworden.

Um den unterschiedlichen betrieblichen Anforderungen gerecht zu werden, setzen Hersteller zunehmend halbautomatische und vollautomatische UHP-Gasversorgungssysteme ein. Diese Systeme gewährleisten eine stabile, sichere und effiziente Versorgung mit Spezialgasen und minimieren gleichzeitig den menschlichen Eingriff sowie Prozessrisiken.

Dieser Artikel befasst sich mit den Konstruktionsprinzipien, Funktionsweisen, Schlüsselkomponenten, Vorteilen und industriellen Anwendungen von halbautomatischen und vollautomatischen UHP-Gasversorgungssystemen.

Hochdruck-Gasregelventile für den industriellen Einsatz
Hochdruck-Gasregelventile für den industriellen Einsatz
Grundlagen zu UHP-Gasversorgungssystemen
Ein UHP-Gasversorgungssystem (Ultra-High Purity) ist für den Transport, die Regelung, die Überwachung und die Verteilung von Prozessgasen mit extrem hohen Reinheitsgraden ausgelegt, die typischerweise Reinheitsstandards von 99,999 % (5N) bis 99,9999 % (6N) erreichen.

Diese Systeme werden häufig für die Zuführung folgender Gase eingesetzt:

Inertgase (N₂, Ar, He)
Reaktive Gase (H₂, O₂)
Korrosive Gase (Cl₂, HCl, NH₃)
Giftige Gase (PH₃, AsH₃, SiH₄)
Spezialgase für Halbleiterprozesse
Das vorrangige Ziel besteht darin, die Gasintegrität von der Gasflasche bis zur Prozessanlage zu gewährleisten und gleichzeitig eine sichere Handhabung sowie eine präzise Durchflussregelung sicherzustellen.

Zu den wichtigsten Systemanforderungen gehören:

Kontaminationsfreie Gaswege
Leckdichte
Präzise Druck- und Durchflussregelung
Notabschaltfunktion
Kompatibilität mit der Prozessautomatisierung
Je nach Automatisierungsgrad werden UHP-Gassysteme im Allgemeinen in halbautomatische und vollautomatische Konfigurationen unterteilt.

Halbautomatische UHP-Gasversorgungssysteme
Systemübersicht
Ein halbautomatisches UHP-Gasversorgungssystem kombiniert manuellen Betrieb mit automatisierten Überwachungs- und Sicherheitssteuerungsfunktionen. Es ist für Anwendungen konzipiert, die ein Gleichgewicht zwischen betrieblicher Flexibilität und Prozesssicherheit erfordern.

Bediener führen in der Regel bestimmte Vorgänge manuell durch, wie beispielsweise den Austausch von Gasflaschen oder die Umschaltung der Gasquelle, während automatisierte Teilsysteme die Druckregelung, die Alarmerkennung und die Sicherheitsverriegelungen übernehmen.

Halbautomatische Systeme werden üblicherweise eingesetzt in:

F&E-Labors
Pilotproduktionslinien
Kleinanlagen für die Halbleiterfertigung
Universitären Forschungszentren
Umgebungen mit geringem bis mittlerem Gasverbrauch
Kernkomponenten halbautomatischer Systeme
Ein typisches halbautomatisches UHP-Gasversorgungssystem besteht aus den folgenden Modulen:

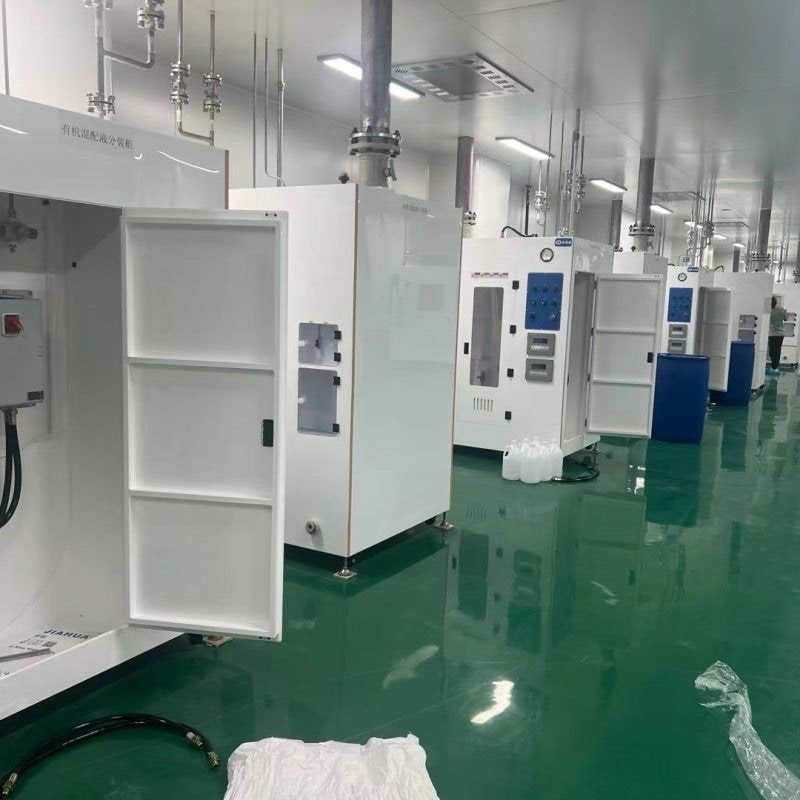

1. Gasversorgungsschrank
Der Gasversorgungsschrank bietet eine abgedichtete Umgebung für Gasflaschen.

Er umfasst in der Regel:

Flaschenhalterung
Belüftungsanschluss
Leckdetektor
Druckmessgeräte
Notabsperrventil
Bei gefährlichen Gasen ist der Schrank mit einer Abluftventilation und Systemen zur Überwachung giftiger Gase ausgestattet.

2. Druckregelmodul
Der Druckregelbereich stabilisiert den Ausgangsdruck der Gasflaschen, um die Anforderungen der Prozessanlagen zu erfüllen.

Zu den wichtigsten Komponenten gehören:

Flaschenregler
Leitungsregler
Druckmessumformer
Überdruckventil
Spülventilbaugruppe
Es werden hochwertige, elektropolierte Edelstahlkomponenten verwendet, um die Partikelbildung und Kontamination zu minimieren.

3. Manuelles Umschaltpult
In halbautomatischen Konfigurationen schalten die Bediener manuell zwischen Haupt- und Reservegasflaschen um.

Der Umschaltvorgang umfasst in der Regel:

Schließen des Ventils der leeren Gasflasche.
Aktivieren der Spülsequenz.
Austausch der Gasflasche.
Dichtheitsprüfung.
Wiederherstellung der Gasversorgung.
Obwohl der Vorgang teilweise manuell erfolgt, tragen integrierte Alarme dazu bei, Bedienungsfehler zu reduzieren.

4. Überwachungs- und Alarmsystem
Moderne halbautomatische Systeme verfügen über grundlegende elektronische Überwachungsfunktionen.

Zu den üblichen Alarmzuständen gehören:

Hochdruckalarm
Niederdruckalarm
Erkennung von Gasleckagen
Warnung bei Verriegelung der Schranktür
Warnung bei Ausfall der Abgasführung
Visuelle Anzeigen und akustische Alarme informieren den Bediener sofort.

Vorteile halbautomatischer Lösungen
Halbautomatische Systeme bieten mehrere praktische Vorteile.

Kostengünstige Investition
Im Vergleich zu vollautomatischen Systemen sind die Investitionskosten bei halbautomatischen Lösungen geringer und die Installation weniger komplex.

Sie eignen sich für Einrichtungen mit begrenztem Budget für Automatisierungsmaßnahmen.

Flexibler Betrieb
Durch manuelle Eingriffe können Bediener die Abläufe an spezifische Prozessbedingungen anpassen.

Diese Flexibilität kommt Forschungsumgebungen und der experimentellen Produktion zugute.

Vereinfachte Wartung
Eine geringere Abhängigkeit von Software und weniger automatisierte Komponenten vereinfachen die Fehlerbehebung und Wartungsarbeiten.

Skalierbare Architektur
Halbautomatische Plattformen lassen sich oft zu vollautomatischen Konfigurationen aufrüsten, wenn die Produktionskapazität erweitert wird.

Einschränkungen halbautomatischer Systeme
Trotz ihrer Vorteile weisen halbautomatische Systeme inhärente Einschränkungen auf.

Die manuelle Bedienung birgt folgende Risiken:

Falsche Ventilabfolge
Verzögerter Zylinderwechsel
Uneinheitliche Betriebsabläufe
Erhöhtes Kontaminationsrisiko
Zudem kann die manuelle Umschaltung der Gasquellen zu vorübergehenden Prozessunterbrechungen führen, was sich auf Produktionsumgebungen mit hohem Durchsatz auswirken kann.

Vollautomatische UHP-Gasversorgungssysteme
Systemübersicht
Ein vollautomatisches UHP-Gasversorgungssystem bietet umfassende Prozessautomatisierung, kontinuierliche Überwachung, intelligente Steuerung und automatisches Gasquellenmanagement.

Diese Systeme sind für Branchen konzipiert, die folgende Anforderungen stellen:

Kontinuierlicher Betrieb rund um die Uhr
Maximale Verfügbarkeit
Großserienfertigung
Strenge Prozesswiederholbarkeit
Erhöhte Bedienersicherheit
Vollautomatische Lösungen kommen in großem Umfang zum Einsatz in:

Halbleiterfabriken
OLED-Produktionsanlagen
Solarzellen-Produktionsanlagen
Pharmazeutischen Reinräumen
Fortschrittlichen Wafer-Fertigungsprozessen
Wichtige Merkmale vollautomatischer Systeme
Vollautomatische Gassysteme nutzen fortschrittliche Automatisierungstechnologie, um manuelle Eingriffe während des Normalbetriebs zu vermeiden.

Zu den wichtigsten Merkmalen gehören:

Automatische Gasflaschenumschaltung
SPS-basierte Steuerungslogik
Fernüberwachungsfunktion
Echtzeit-Diagnose
Automatisierte Spülsequenzierung
Integrierte Sicherheitsverriegelungssysteme
Technologie zur automatischen Umschaltung
Eine der wichtigsten Funktionen in vollautomatischen Systemen ist die automatische Umschaltung der Gasquelle.

Wenn der Hauptgaszylinder einen vordefinierten Niederdruckschwellenwert erreicht, aktiviert das Steuerungssystem automatisch den Reservezylinder, ohne die Gasversorgung zu unterbrechen.

Der Ablauf umfasst in der Regel:

Drucküberwachung
Umschaltentscheidungslogik
Aktivierung des Magnetventils
Druckstabilisierung
Alarmbestätigung
Diese Funktion gewährleistet einen unterbrechungsfreien Betrieb für geschäftskritische Fertigungsprozesse.

SPS- und HMI-Integration
Vollautomatische Systeme werden üblicherweise über speicherprogrammierbare Steuerungen (SPS) gesteuert, die in Mensch-Maschine-Schnittstellen (HMI) integriert sind.

SPS-Systeme verwalten:

Ventilabfolge
Drucküberwachung
Alarmlogik
Spülsteuerung
Notabschaltverhalten
Der HMI-Touchscreen bietet dem Bedienpersonal:

Systemstatus in Echtzeit
Druckmesswerte
Alarmverlauf
Wartungsprotokolle
Anpassung der Betriebsparameter
Fortgeschrittene Systeme unterstützen möglicherweise auch industrielle Kommunikationsprotokolle wie:

Modbus
EtherNet/IP
Profibus
SECS/GEM-Integration
Diese Schnittstellen erleichtern die Anbindung an anlagenweite Automatisierungsplattformen.

Erweitertes Spül- und Entlüftungsmanagement
Der Schutz der Gasreinheit ist bei der Halbleiterfertigung von entscheidender Bedeutung.

Vollautomatische UHP-Systeme nutzen intelligente Spülsteuerungsstrategien, um Restverunreinigungen während des Flaschentauschs und der Anlaufvorgänge zu beseitigen.

Zu den gängigen Spülverfahren gehören:

Stickstoffspülung
Vakuumspülung
Druckwechsel-Spülung
Automatisches Entlüftungsmanagement
Der automatisierte Spülprozess reduziert:

Feuchtigkeitsverunreinigungen
Sauerstoffeintritt
Partikeleintrag
Menschliche Verfahrensfehler
Dies trägt direkt zur Aufrechterhaltung ultrareiner Fertigungsumgebungen bei.

Verbessertes Sicherheitsdesign
Der Umgang mit gefährlichen Gasen erfordert strenge technische Kontrollmaßnahmen.

Vollautomatische Gasversorgungssysteme verfügen über mehrstufige Sicherheitsvorkehrungen.

Zu den typischen Sicherheitsmechanismen gehören:

Gasleckerkennung
Spezielle Sensoren überwachen kontinuierlich die Konzentrationen gefährlicher Gase.

Bei Erkennung eines Lecks kann das System automatisch:

Absperrventile schließen
Eine Notabschaltung auslösen
Eine Abgasreinigung aktivieren
Fernalarme senden
Redundante Verriegelungslogik
Sicherheitsverriegelungen verhindern unsichere Betriebszustände.

Beispiele hierfür sind:

Verriegelung bei Ausfall der Belüftung
Abschaltung bei Überdruck
Schutz bei geöffneter Tür
Not-Aus-Schaltung
Fernnotfallreaktion
Viele moderne Anlagen nutzen zentralisierte Überwachungsplattformen.

Bediener können Gassysteme von Kontrollräumen aus fernüberwachen und steuern, wodurch die direkte Exposition gegenüber gefährlichen Umgebungen reduziert wird.

Vergleich zwischen halbautomatischen und vollautomatischen UHP-Lösungen
Die Wahl der richtigen Lösung hängt vom Produktionsumfang, den Sicherheitsanforderungen und den betrieblichen Zielen ab.

Merkmal Halbautomatisch Vollautomatisch
Automatisierungsgrad Teilweise Vollständig
Beteiligung des Bedieners Mäßig Minimal
Flaschenwechsel Manuell Automatisch
Systemkosten Niedriger Höher
Prozesskontinuität Eingeschränkt Hervorragend
Sicherheitsfunktionen Standard Erweitert
Geeignete Anwendungen Labore / Kleinproduktion Großindustrielle Fertigung
Halbautomatische Systeme eignen sich ideal für Anlagen, die einen moderaten Automatisierungsgrad und geringere Investitionen erfordern.

Vollautomatische Lösungen sind besser für Fertigungsprozesse mit hohem Durchsatz geeignet, bei denen Ausfallzeiten, Kontamination und Prozessschwankungen minimiert werden müssen.

Werkstoffe und Konstruktionsstandards
Die Leistung von UHP-Gasversorgungssystemen hängt stark von der Werkstoffauswahl und der Fertigungsqualität ab.

Zu den gängigen Konstruktionswerkstoffen gehören:

Edelstahlrohre
Elektropolierter Edelstahl 316L ist der Industriestandard.

Zu den Vorteilen zählen:

Korrosionsbeständigkeit
Geringe Partikelbildung
Hohe Oberflächenreinheit
Hervorragende Schweißbarkeit
Typische Anforderungen an die innere Oberflächenrauheit sind:

Ra ≤ 10 μin für Anwendungen in Halbleiterqualität.

Orbitalschweißtechnik
Das automatische Orbitalschweißen gewährleistet gleichmäßige, kontaminationsfreie Verbindungen.

Im Vergleich zum manuellen Schweißen bietet das Orbitalschweißen:

Wiederholbare Schweißqualität
Geringere Fehlerquoten
Verbesserte Reinheit
Erhöhte Dichtheit
Hochreine Ventile und Fittings
Spezialisierte UHP-Komponenten müssen strenge Dichtheitsanforderungen erfüllen.

Zu den gängigen Anforderungen gehören:

Helium-Leckrate ≤ 1×10⁻⁹ atm·cc/sec
Ventilkonstruktion mit Metallmembran
Elektropolierte medienberührte Oberflächen
Montageverfahren im Reinraum
Branchenanwendungen
Halbleiterfertigung
Halbleiterfabriken sind auf UHP-Gasversorgungssysteme angewiesen für:

Chemische Gasphasenabscheidung (CVD)
Atomlagenabscheidung (ALD)
Ätzprozesse
Ionenimplantation
Waferreinigung
Die Prozessstabilität wirkt sich direkt auf die Chipausbeute und die Zuverlässigkeit der Bauelemente aus.

OLED- und Display-Produktion
Bei der Displayherstellung kommen Spezialgase bei der Dünnschichtabscheidung und bei Plasmaprozessen zum Einsatz.

Automatisierte Gassysteme verbessern die Produktionskonsistenz und minimieren Kontaminationsfehler.

Pharmazeutische und biotechnologische Anlagen
Umgebungen mit kontrollierter Atmosphäre erfordern eine präzise Gasversorgung für:

Fermentation
Sterile Verarbeitung
Laboranalysen
Reinraumbetrieb
Fertigung im Bereich erneuerbare Energien
Bei der Herstellung von Photovoltaik-Solarmodulen kommen Spezialgase bei der Siliziumverarbeitung und bei Dünnschichtbeschichtungen zum Einsatz.

Eine zuverlässige Gasversorgung ist für die Aufrechterhaltung der Prozesseffizienz unerlässlich.

Zukünftige Trends in der UHP-Gasversorgungstechnologie
Im Zuge der Weiterentwicklung von Industrie 4.0 und der intelligenten Fertigung werden Gasversorgungssysteme immer intelligenter.

Zu den sich abzeichnenden Trends gehören:

KI-basierte vorausschauende Instandhaltung
Cloud-gestützte Ferndiagnose
Systemmodellierung mit digitalen Zwillingen
Integration von IoT-Sensoren
Fortschrittliche Datenanalyse
Zukünftige UHP-Gasversorgungslösungen werden folgende Aspekte in den Vordergrund stellen:

Höhere Automatisierung
Vorausschauendes Sicherheitsmanagement
Geringere Wartungskosten
Verbesserte Nachhaltigkeitsbilanz
Hersteller investieren in intelligentere Plattformen, die Halbleitertechnologien der nächsten Generation und fortschrittliche Fertigungstechnologien unterstützen können.

Fazit
Halbautomatische und vollautomatische UHP-Gasversorgungssysteme spielen eine entscheidende Rolle bei der Gewährleistung eines sicheren, zuverlässigen und kontaminationsfreien Gasmanagements in fortschrittlichen Industriezweigen.

Halbautomatische Systeme bieten flexible, kosteneffiziente Lösungen für Labore und kleinere Produktionsstätten, während vollautomatische Systeme in großtechnischen Fertigungsumgebungen für überlegene Kontinuität, Sicherheit und Prozesskontrolle sorgen.

Durch die Auswahl des geeigneten Automatisierungsgrades, der entsprechenden Materialstandards und der Sicherheitsarchitektur können Betriebe ihre betriebliche Effizienz optimieren, die Produktqualität verbessern und die immer anspruchsvolleren Anforderungen der Industrie erfüllen.

Da sich die Fertigungstechnologien ständig weiterentwickeln, werden intelligente UHP-Gasversorgungssysteme auch weiterhin eine unverzichtbare Infrastruktur für Präzision, Reinheit und operative Exzellenz darstellen.
