Zuführung von CVD-Gasvorläufern: Bewährte Verfahren für einen sicheren und effizienten Betrieb

{{{sourceTextContent.subTitle}}}

Zuführung von CVD-Gasvorläufern: Bewährte Verfahren für einen sicheren und effizienten Betrieb

{{{sourceTextContent.description}}}

Einleitung
Die chemische Gasphasenabscheidung (CVD) ist eine der wichtigsten Fertigungstechnologien, die in der Halbleiter-, Photovoltaik-, LED-, MEMS-, Hochleistungsbeschichtungs- und Nanotechnologieindustrie zum Einsatz kommt. Da die Geometrien der Bauelemente immer weiter schrumpfen und die Anforderungen an die Materialien immer höher werden, ist eine präzise Steuerung der Zufuhr von Gasvorläufern entscheidend geworden, um eine gleichbleibende Schichtqualität zu erzielen, die Betriebszeit der Anlagen zu maximieren und die Sicherheit des Bedienpersonals zu gewährleisten.

Ein CVD-Gasvorläufer-Zufuhrsystem bildet das Rückgrat des Abscheidungsprozesses. Es transportiert Spezialgase oder flüssige Vorläufer von den Vorratsbehältern in die Prozesskammer und hält dabei Druck, Temperatur, Reinheit und Durchflussrate präzise ein. Jede Instabilität im Zufuhrsystem kann sich direkt auf die Gleichmäßigkeit der Schichten, die Abscheidungsrate, die Wiederholbarkeit des Prozesses und die gesamte Produktionsausbeute auswirken.

Dieser Artikel befasst sich mit den bewährten Verfahren für die Auslegung, den Betrieb und die Wartung von CVD-Gasvorläufer-Zuführsystemen, um eine sichere, zuverlässige und effiziente Produktion zu erreichen.

Grundlagen von CVD-Gasvorläufer-Zuführsystemen
Ein CVD-Gasvorläufer-Zuführsystem ist so ausgelegt, dass es Prozessgase unter streng kontrollierten Bedingungen sicher von Gasflaschen oder Chemikalienbehältern zum Abscheidungsreaktor transportiert.

Ein komplettes System umfasst in der Regel:

Gasflaschen oder Behälter für flüssige Vorläufer
Druckregler
Massendurchflussregler (MFCs)
Druckregelpanels (PCPs)
Pneumatische Membranventile
Beheizte Gasleitungen
Verdampfer
Filter
Spülgaskreisläufe
Gasschränke
Leckagesensoren
SPS-basierte automatische Steuerungssysteme
Notabschaltvorrichtungen (ESD)
Das Hauptziel besteht darin, Gase von ultrahoher Reinheit (UHP) mit außergewöhnlicher Präzision zuzuführen und gleichzeitig Verunreinigungen, Leckagen oder unerwünschte chemische Reaktionen zu verhindern.

Gängige CVD-Gasvorläufer
Unterschiedliche CVD-Anwendungen erfordern unterschiedliche Vorläuferchemien.

Zu den typischen Vorläufergasen gehören:

Siliziumquellen
Silan (SiH₄)
Dichlorsilan (DCS)
Trichlorsilan (TCS)
Tetraethylorthosilikat (TEOS)
Anwendungen:

Silizium-Epitaxie
Siliziumdioxid
Polysilizium-Abscheidung
Stickstoffquellen
Ammoniak (NH₃)
Stickstoff (N₂)
Anwendungen:

Siliziumnitrid
Glühen
Trägergas
Kohlenstoffquellen
Methan
Acetylen
Propan
Anwendungen:

Diamantschichten
Kohlenstoffbeschichtungen
Graphen
Metallorganische Vorläufer
Beispiele hierfür sind:

Trimethylaluminium (TMA)
Trimethylgallium (TMGa)
Trimethylindium (TMIn)
Hafnium-Vorläufer
Zirkonium-Vorläufer
Anwendungen:

ALD/CVD-High-k-Dielektrika
III-V-Halbleiter
LED-Fertigung
Viele dieser Materialien sind pyrophor, toxisch, korrosiv, feuchtigkeitsempfindlich oder thermisch instabil, weshalb die Entwicklung sicherer Zuführsysteme unerlässlich ist.

Herausforderungen bei der Zuführung von Gasvorläufern
Moderne Halbleiterfabriken stehen vor mehreren technischen Herausforderungen.

Aufrechterhaltung ultrahoher Reinheit
Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) können die Waferausbeute erheblich beeinträchtigen.

Mögliche Kontaminationsquellen sind unter anderem:

Feuchtigkeit
Sauerstoff
Kohlenwasserstoffe
Metallpartikel
Ausgasung von Ventilen
Mangelhafte Schweißqualität
Daher kommen in Zuführsystemen typischerweise folgende Komponenten zum Einsatz:

Elektropolierte 316L-Edelstahlrohre
Orbitalschweißen
VCR-Steckverbindungen
UHP-Membranventile
Partikelfreie Filter
Stabile Druckregelung
Druckschwankungen wirken sich direkt aus auf:

Die Stabilität des Gasdurchflusses
Die Schichtdicke
Abscheidungsrate
Prozesswiederholbarkeit
Druckregelgeräte sollten Folgendes gewährleisten:

Hochpräzise Regelung
Schnelle Ansprechzeit
Stabiler Ausgangsdruck
Automatischen Druckausgleich
Digitale Druckmessumformer überwachen kontinuierlich die Prozessbedingungen, um eine verbesserte Regelung zu gewährleisten.

Präzise Durchflussregelung
Massendurchflussregler (MFCs) sind für die Bereitstellung eines exakten Gasdurchflusses zuständig.

Hochleistungs-MFCs erreichen typischerweise:

Eine Genauigkeit von besser als ±1 %
Hervorragende Wiederholbarkeit
Schnelle Ansprechzeit
Breiten Durchflussbereich
Eine regelmäßige Kalibrierung ist erforderlich, um die langfristige Genauigkeit aufrechtzuerhalten.

Temperaturmanagement
Einige CVD-Vorläufer kondensieren leicht.

Beispiele hierfür sind:

TEOS
TMA
Metallorganische Verbindungen
Wenn die Temperaturen in den Rohrleitungen unter den Kondensationspunkt der Vorläufer fallen:

Es kommt zur Kondensation
Die Partikelbildung nimmt zu
Es entsteht eine Durchflussinstabilität
Eine Kontamination des Reaktors wird wahrscheinlich
Beheizte Förderleitungen sorgen für konstante Temperaturen entlang des gesamten Transportwegs.

Best Practice 1: Wählen Sie hochreine Komponenten
Die Qualität der Komponenten wirkt sich direkt auf die Zuverlässigkeit des Systems aus.

Zu den empfohlenen Werkstoffen gehören:

316L VIM-VAR-Edelstahl
Elektropolierte Rohre
Metallmembranventile
UHP-Druckregler
Fittings mit geringem Totvolumen
Die Oberflächenrauheit sollte in der Regel betragen:

Ra ≤ 10 μin (0,25 μm)

Eine geringere Oberflächenrauheit reduziert:

Partikelbildung
Feuchtigkeitsadsorption
Chemische Rückstände
Korrosionsrisiko

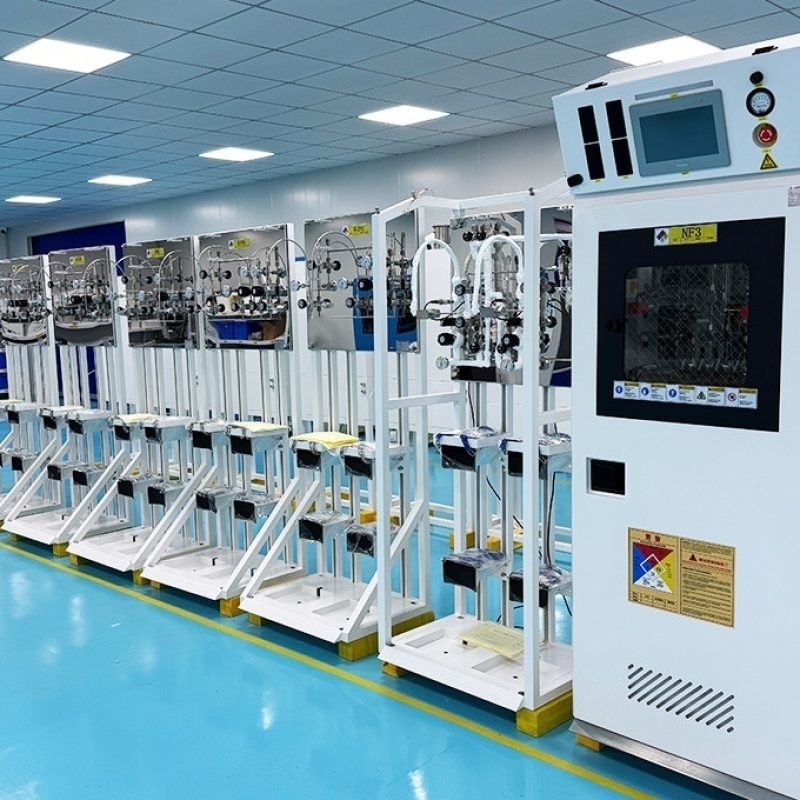

Bewährte Vorgehensweise 2: Installieren Sie geeignete Gasschränke
Gefährliche Vorläufergase sollten niemals in offenen Laborumgebungen gelagert werden.

Moderne Gasschränke bieten:

Automatische Belüftung
Gasleckerkennung
Schnittstellen für Brandbekämpfungssysteme
Notabschaltsysteme
Automatische Spülzyklen
Zugangskontrolle
Kontinuierliche Überwachung
Gasschränke verbessern die Sicherheit des Personals erheblich und entsprechen gleichzeitig den Standards der Halbleiterindustrie.

Best Practice 3: Effektive Spülsysteme konzipieren
Eine ordnungsgemäße Spülung beseitigt Restgase vor Wartungsarbeiten oder dem Austausch von Gasflaschen.

Zu den typischen Spülgasen gehören:

Stickstoff
Argon
Automatische Spülsequenzen umfassen in der Regel:

Prozessventil schließen.
Restgas ablassen.
Inertgas einleiten.
Spülzyklen wiederholen.
Sichere Gaskonzentration überprüfen.
Gasflasche abkoppeln.
Automatisierte, SPS-gesteuerte Spülsequenzen reduzieren Bedienungsfehler erheblich.

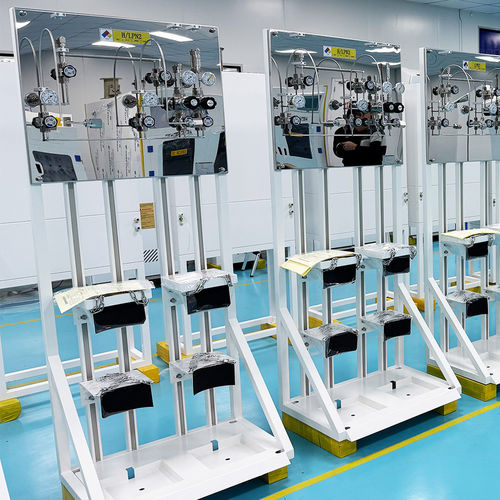

Best Practice 4: Druckregelpaneele optimieren
Druckregelpaneele (PCPs) gehören zu den kritischsten Baugruppen in Vorläufer-Zuführsystemen.

Ein gut konzipiertes PCP bietet:

Zweistufige Druckregelung
Stabilen Ausgangsdruck
Drucküberwachung
Sicherheitsüberdruckventile
Manuelle Absperrung
Automatische Abschaltung
Digitale Kommunikation
Moderne Druckregelsysteme lassen sich direkt in Fabrikautomationsplattformen integrieren und ermöglichen so Ferndiagnose und vorausschauende Wartung.

Best Practice 5: Vermeidung von Toträumen und Partikelfallen
Ungünstige Rohrleitungsführungen führen häufig zu Stauzonen.

Toträume können folgende Probleme verursachen:

Anreicherung von Chemikalien
Partikelbildung
Feuchtigkeitsansammlung
Langsame Spülreaktion
Zu einer guten Rohrleitungsauslegung gehören:

Kurze Rohrleitungsstrecken
Glatte Strömungswege
Minimale Anzahl an Rohrbögen
Geringe Anzahl an Fittings
Durchgehende Gefälle nach unten, wo dies sinnvoll ist
Bei der Systemauslegung wird zunehmend die CFD-Analyse (Computational Flow Dynamics) eingesetzt, um den Gasstrom zu optimieren.

Best Practice 6: Kontinuierliche Leckageerkennung implementieren
Viele CVD-Gase sind gefährlich.

Beispiele hierfür sind:

Silan
Arsin
Phosphin
Diboran
Wasserstoff
Leckageerkennungssysteme sollten folgende Bereiche kontinuierlich überwachen:

Gasschränke
Ventilblöcke
Prozessgeräte
Abgassysteme
Zu den Erkennungstechnologien gehören:

Infrarotsensoren
Elektrochemische Sensoren
Halbleitersensoren
Photoionisationsdetektoren
Leckagealarme sollten automatisch Folgendes auslösen:

Notabschaltventile
Anlagenalarme
Lüftungssysteme
Prozessverriegelungen
Best Practice 7: Eine gleichmäßige Temperaturregelung gewährleisten
Einige Vorläuferchemikalien müssen auf dem Weg von der Gasflasche zum Reaktor erwärmt werden.

Zu den Heizkomponenten gehören:

Beheizte Druckregler
Beheizte Ventile
Beheizte Förderleitungen
Beheizte Verdampfer
Eine gleichmäßige Temperatur minimiert:

Kondensation
Flüssigkeitsansammlungen
Druckschwankungen
Durchflussinstabilität
Die Temperaturregelung sollte über den gesamten Förderweg hinweg innerhalb enger Toleranzen bleiben.

Best Practice 8: Regelmäßige vorbeugende Wartung
Vorbeugende Wartung verlängert die Lebensdauer der Anlagen erheblich und minimiert gleichzeitig unerwartete Ausfallzeiten.

Zu den empfohlenen Prüfpunkten gehören:

Wöchentlich
Dichtheitsprüfung
Drucküberprüfung
Alarmtest
Monatlich
Funktionsprüfung der Ventile
Kalibrierung der Sensoren
Durchflussüberprüfung
Vierteljährlich
Filterprüfung
Spülvalidierung
Steuerungsdiagnose
Jährlich
Austausch des Reglers (falls erforderlich)
Kalibrierung des MFC
Dichtheitsprüfung des Systems
Umfassendes Sicherheitsaudit
Dokumentierte Wartungsverfahren verbessern die Einhaltung von Qualitätsmanagementsystemen.

Best Practice 9: Einsatz intelligenter Automatisierung
Industrie-4.0-Technologien verändern die Gasversorgung in der Halbleiterindustrie.

Moderne Systeme zeichnen sich aus durch:

SPS-Steuerung
Mensch-Maschine-Schnittstelle (HMI)
Ethernet/IP-Kommunikation
OPC-UA-Konnektivität
SCADA-Integration
Ferndiagnose
Vorausschauende Wartung
Datenprotokollierung
Die Echtzeitüberwachung ermöglicht es Ingenieuren, Anomalien zu erkennen, bevor sie die Produktion beeinträchtigen.

Zudem werden Algorithmen der künstlichen Intelligenz eingesetzt, um den Gasverbrauch zu optimieren und frühe Anzeichen einer Verschleißentwicklung bei Komponenten zu erkennen.

Best Practice 10: Einhaltung internationaler Sicherheitsstandards sicherstellen
CVD-Gassysteme sollten international anerkannte Standards erfüllen, um Betriebsrisiken zu reduzieren und globale Fertigungsanforderungen zu erfüllen.

Zu den gängigen Normen gehören:

SEMI S2 – Umwelt-, Gesundheits- und Sicherheitsrichtlinie für Halbleiterfertigungsanlagen
SEMI F20 – Spezifikationen für Gasversorgungsanlagen
NFPA 318 – Norm zum Schutz von Halbleiterfertigungsanlagen
ISO 14644 – Reinräume und zugehörige kontrollierte Umgebungen
IEC 61508 – Funktionale Sicherheit elektrischer und elektronischer Systeme
CE, UL und andere geltende regionale Zertifizierungen
Die Einhaltung dieser Normen erhöht nicht nur die Sicherheit, sondern vereinfacht auch die Qualifizierung der Anlagen und die Abnahme durch den Kunden.

Neue Trends bei der CVD-Gasversorgung
Da sich die Halbleitertechnologien in Richtung kleinerer Prozessknoten und komplexerer Bauelementarchitekturen entwickeln, werden auch die Gasversorgungssysteme weiterentwickelt, um den immer anspruchsvolleren Anforderungen gerecht zu werden.

Zu den wichtigsten Trends zählen:

Vollautomatische Gasumschaltsysteme, um manuelle Eingriffe zu vermeiden und Ausfallzeiten zu minimieren.
Intelligente Sensoren zur Echtzeitüberwachung von Druck, Durchfluss, Temperatur und Gasreinheit.
Digital-Twin-Technologie zur Simulation der Systemleistung, zur Optimierung von Wartungsplänen und zur Reduzierung des Betriebsrisikos.
KI-gestützte vorausschauende Wartung, die den Verschleiß von Komponenten erkennt, bevor Ausfälle auftreten.
Modulare Gasversorgungsplattformen, die eine schnelle Erweiterung und vereinfachte Wartung ermöglichen.
Fortschrittliche korrosionsbeständige Werkstoffe für den Umgang mit hochreaktiven und korrosiven Vorläufergasen.
Verbesserte Cybersicherheit für netzwerkverbundene Gasversorgungssysteme, die in intelligente Fertigungsumgebungen integriert sind.
Diese Innovationen verbessern die Prozessstabilität, senken die Betriebskosten und unterstützen den Übergang zu vollautomatisierten Halbleiterfertigungsanlagen.

Die Wahl des richtigen Partners für die Versorgung mit CVD-Gasvorläufern
Die Auswahl eines erfahrenen Anlagenlieferanten ist ebenso wichtig wie die Wahl der richtigen Prozesstechnologie. Ein zuverlässiger Anbieter sollte Folgendes bieten:

Bewährtes Fachwissen im Bereich von Gasversorgungssystemen in Halbleiterqualität.
Maßgeschneiderte technische Lösungen, die auf spezifische CVD-Prozesse und Vorläuferchemien zugeschnitten sind.
Fertigung in ultrahoher Reinheit mit Orbitalschweißung und elektropolierten Rohren.
Integrierte Druckregelpaneele, Gasschränke, Ventilblöcke und Automatisierungslösungen.
Umfassende Werksabnahmeprüfungen (FAT) und Standortabnahmeprüfungen (SAT).
Weltweiter technischer Support, Verfügbarkeit von Ersatzteilen und Schulungen für Bedienpersonal.
Einhaltung internationaler Sicherheits- und Qualitätsstandards.
Die Zusammenarbeit mit einem kompetenten Hersteller trägt dazu bei, die langfristige Zuverlässigkeit des Systems, eine verbesserte Prozesskonsistenz und niedrigere Gesamtbetriebskosten sicherzustellen.

Fazit
Die Zuführung von CVD-Gasvorläufern ist weit mehr als ein einfaches Gastransportsystem – es handelt sich um eine präzisionsgefertigte Infrastruktur, die direkten Einfluss auf die Abscheidungsqualität, die Produktionseffizienz, die Zuverlässigkeit der Anlagen und die Sicherheit am Arbeitsplatz hat. Von der Auswahl ultrahochreiner Komponenten und der präzisen Druckregelung bis hin zu intelligenter Automatisierung und vorbeugender Wartung trägt jeder Aspekt des Zuführungssystems zu einer konsistenten Leistung in der Halbleiterfertigung bei.

Durch die Befolgung bewährter Verfahren wie die Verwendung hochreiner Materialien, die Implementierung automatisierter Spülsequenzen, die Aufrechterhaltung einer stabilen Temperaturregelung, die kontinuierliche Überwachung auf Leckagen und die Einhaltung internationaler Sicherheitsstandards können Hersteller Betriebsrisiken erheblich reduzieren und gleichzeitig die Prozesswiederholbarkeit sowie die Waferausbeute verbessern.

Da sich die Halbleiterfertigung kontinuierlich in Richtung einer intelligenteren, saubereren und stärker automatisierten Produktion weiterentwickelt, werden fortschrittliche CVD-Gasvorläufer-Zufuhrsysteme auch weiterhin eine entscheidende Grundlage für die sichere, effiziente und leistungsstarke Fertigung von elektronischen Bauelementen der nächsten Generation bilden.
