Druckregelungsanlagen für Halbleiterfertigungsanlagen

{{{sourceTextContent.subTitle}}}

Druckregelungsanlagen für Halbleiterfertigungsanlagen

{{{sourceTextContent.description}}}

Einleitung
Die Halbleiterindustrie ist einer der anspruchsvollsten Fertigungszweige weltweit, in dem Präzision, Reinheit und Prozessstabilität direkt die Produktqualität und die Produktionsausbeute bestimmen. Jede Phase der Halbleiterfertigung – einschließlich Photolithografie, chemische Gasphasenabscheidung (CVD), Atomlagenabscheidung (ALD), Plasmaätzen, Ionenimplantation und Waferreinigung – ist auf die präzise Zufuhr hochreiner Prozessgase angewiesen.

Das Herzstück jedes Verteilungsnetzes für hochreine Gase ist das Druckregelpult (PCP). Diese spezialisierten Systeme regeln den Gasdruck von Hochdruckflaschen oder Großgasquellen auf die präzisen Betriebsdrücke, die von Halbleiteranlagen benötigt werden. Ein gut konzipiertes Druckregelpult gewährleistet nicht nur einen gleichmäßigen Gasfluss, sondern schützt auch teure Prozessanlagen, minimiert Kontaminationsrisiken, verbessert die Sicherheit des Bedienpersonals und maximiert die Produktionsverfügbarkeit.

Da sich die Halbleiterfertigung kontinuierlich in Richtung kleinerer Prozessknoten, höherer Wafer-Durchsätze und immer empfindlicherer Prozesschemien weiterentwickelt, sind moderne Druckregelpaneele zu intelligenten, automatisierten und hochintegrierten Systemen geworden, die in der Lage sind, die strengsten Anforderungen an Reinheit und Zuverlässigkeit zu erfüllen.

Einstufiger Ultrahochreinheits-Regler in Halbleiterqualität
Einstufiger Ultrahochreinheits-Regler in Halbleiterqualität

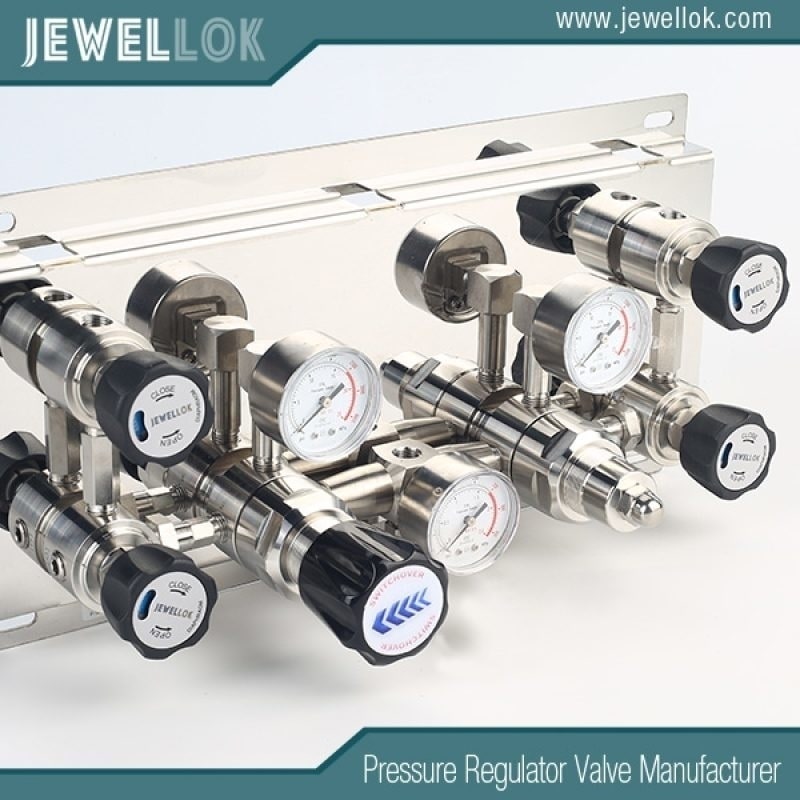

Was ist ein Druckregelpult?
Ein Druckregelpult ist eine technisch ausgereifte Gasmanagement-Einheit, die dazu dient, Spezialgase in Halbleiterfertigungsanlagen zu reduzieren, zu regulieren, zu überwachen und zu verteilen.

Im Gegensatz zu herkömmlichen Industriegasreglern werden Druckregelpanels in Halbleiterqualität aus ultrahochreinen (UHP) Materialien und Komponenten hergestellt, um Verunreinigungen, Partikelbildung und Totvolumen zu vermeiden.

Ein typisches Druckregelpanel umfasst:

Hochreine Druckregler
Membranventile
Kugelhähne
Manometer
Druckmessumformer
Massendurchfluss-Schnittstellen
Überdruckventile
Rückschlagventile
Spülsysteme
Gasfilter
Edelstahlrohre
VCR-Fittings mit Flanschdichtung
SPS- oder Automatisierungsschnittstellen
Zusammen sorgen diese Komponenten für einen stabilen Gasdruck und gewährleisten gleichzeitig maximale Prozesssicherheit.

Bedeutung der Druckregelung in der Halbleiterfertigung
In der modernen Halbleiterfertigung kommen Dutzende von Spezialgasen zum Einsatz, darunter:

Stickstoff (N₂)
Argon (Ar)
Helium (He)
Wasserstoff (H₂)
Sauerstoff (O₂)
Silan (SiH₄)
Ammoniak (NH₃)
Chlor (Cl₂)
Chlorwasserstoff (HCl)
Bortrichlorid (BCl₃)
Wolframhexafluorid (WF₆)
Schwefelhexafluorid (SF₆)
Lachgas (N₂O)
Kohlenstofftetrafluorid (CF₄)
Jedes Gas erfordert je nach Prozessanlage einen unterschiedlichen Betriebsdruck.

Druckschwankungen können folgende Folgen haben:

Schwankungen der Schichtdicke
Uneinheitliche Ätzergebnisse
Partikelverunreinigungen
Prozessinstabilität
Waferdefekte
Anlagenstillstand
Geringere Produktionsausbeute
Ein Präzisions-Druckregelpult beseitigt diese Probleme, indem es unabhängig von Schwankungen des Flaschendrucks einen stabilen Ausgangsdruck aufrechterhält.

Wichtige Konstruktionsmerkmale von Druckregelpulten für die Halbleiterindustrie
Konstruktion in ultrahoher Reinheit
Halbleiteranwendungen erfordern extrem saubere Gasversorgungssysteme.

Druckregelpulte werden in der Regel aus folgenden Materialien gefertigt:

316L VAR-Edelstahl
316L VIM-VAR-Edelstahl
Elektropolierte Innenflächen
Oberflächenrauheit unter 10 Ra μin
Orbitalschweißte Rohrleitungen
Regler mit Metallmembran
Fittings mit Flanschdichtung
Diese Materialien minimieren die Partikelbildung und gewährleisten gleichzeitig eine hervorragende Korrosionsbeständigkeit.

Hohe Druckgenauigkeit
Prozessanlagen erfordern oft einen äußerst stabilen Gasdruck.

Moderne Druckregler halten den Ausgangsdruck mit minimaler Drift aufrecht, selbst wenn der Eingangsdruck der Gasflasche während des Betriebs abfällt.

Zu den Vorteilen gehören:

Stabile Prozessbedingungen
Gleichmäßiger Gasdurchfluss
Verbesserte Wiederholgenauigkeit
Bessere Waferausbeute
Zweistufige Druckregelung
Die meisten Halbleiter-Druckregelpaneele verwenden zweistufige Druckregler.

Zu den Vorteilen gehören:

Bessere Stabilität des Ausgangsdrucks
Geringerer Einfluss des Versorgungsdrucks
Geringerer Druckabfall
Verbesserte Regelgenauigkeit
Die zweistufige Regelung ist besonders wichtig für kritische Abscheidungs- und Ätzprozesse.

Automatische Gasumschaltung
Eine kontinuierliche Produktion erfordert eine unterbrechungsfreie Gasversorgung.

Automatische Umschaltsysteme wechseln zwischen Haupt- und Reservegasflaschen, ohne die Prozessgasversorgung zu unterbrechen.

Zu den Vorteilen gehören:

Kontinuierlicher Betrieb
Geringere Ausfallzeiten
Verbesserte Produktionseffizienz
Geringere Arbeitskosten
Automatische Verteiler werden üblicherweise in Druckregelpaneele für Halbleiteranlagen integriert.

Integrierte Spülsysteme
Die Gasreinheit ist für die Halbleiterfertigung von entscheidender Bedeutung.

Druckregelpaneele verfügen häufig über automatisierte Spülsysteme, die mit ultrahochreinem Stickstoff arbeiten.

Zu den typischen Spülfunktionen gehören:

Entlüftung
Entfeuchtung
Sauerstoffentfernung
Vorbereitung für Wartungsarbeiten
Sicherer Gaswechsel
Eine ordnungsgemäße Spülung reduziert das Kontaminationsrisiko erheblich.

Leckdichte
Viele Halbleitergase sind giftig, korrosiv, pyrophor oder teuer.

Druckregelpanels sind ausgestattet mit:

Mit Helium auf Dichtheit geprüften Baugruppen
Metall-auf-Metall-Dichtungen
VCR-Anschlüssen
Geschweißten Rohrleitungen
Hochintegritäts-Membranventilen
Typische Helium-Leckraten liegen unter 1 × 10⁻⁹ atm·cm³/s.

Wichtige Komponenten eines Druckregelpanels
Druckregler
Druckregler reduzieren den hohen Flaschendruck auf einen stabilen Betriebsdruck.

Zu den wichtigsten Auswahlkriterien gehören:

Nenn-Eingangsdruck
Ausgangsdruckbereich
Durchflusskapazität
Gasverträglichkeit
Druckgenauigkeit
Membranventile
Membranventile aus Metall gewährleisten eine kontaminationsfreie Absperrung.

Zu den Vorteilen zählen:

Kein Totvolumen
Hohe Lebensdauer
Hervorragende Dichtheit
Hohe Reinheit
Korrosionsbeständigkeit
Manometer
Manometer ermöglichen die visuelle Überwachung von:

Flaschendruck
Zwischen-Druck
Ausgangsdruck
Digitale Druckmessumformer können zudem Echtzeitdaten an die Steuerungssysteme der Anlage übertragen.

Überdruckventile
Überdruckventile schützen nachgeschaltete Anlagen vor übermäßigem Druck.

Sie verbessern sowohl die Anlagensicherheit als auch den Schutz des Bedienpersonals.

Filter
Hochreine Gasfilter entfernen Partikel, bevor die Gase in empfindliche Halbleiteranlagen gelangen.

Typische Filterfeinheiten sind:

0,003 μm
0,01 μm
0,1 μm
Edelstahlrohre
Elektropolierte nahtlose Rohre minimieren:

Partikelabgabe
Feuchtigkeitsadsorption
Gasverunreinigung
Innenkorrosion
Anwendungen in der gesamten Halbleiterfertigung
Druckregelpaneele unterstützen praktisch jede Gasversorgungsanwendung in Halbleiterfabriken.

Fotolithografie
Ein stabiler Stickstoffdruck schützt Fotolackprozesse und gewährleistet saubere Umgebungen.

Chemische Gasphasenabscheidung (CVD)
CVD-Systeme erfordern eine äußerst stabile Zufuhr von Vorläufergasen unter sorgfältig kontrollierten Druckbedingungen.

Die Druckstabilität beeinflusst direkt die Schichtdicke und die Gleichmäßigkeit der Abscheidung.

Atomlagenabscheidung (ALD)
ALD ist auf eine präzise, gepulste Gaszufuhr angewiesen.

Selbst geringfügige Druckschwankungen können das Schichtwachstum im atomaren Maßstab beeinträchtigen.

Hochpräzise Druckregelungsfelder tragen zu einer hervorragenden Wiederholbarkeit bei.

Plasmaätzen
Beim Ätzprozess werden reaktive Gase unter streng kontrollierten Bedingungen eingesetzt.

Ein stabiler Druck gewährleistet:

Gleichmäßiges Ätzen
Bessere Kontrolle der kritischen Abmessungen
Geringere Prozessschwankungen
Ionenimplantation
Ionenimplantationssysteme erfordern eine genaue Gaszufuhr, um die Strahlstabilität und die Implantationsgenauigkeit aufrechtzuerhalten.

Waferreinigung
Reinigungsanlagen verwenden Spezialgase, um Verunreinigungen zu entfernen, ohne die Waferoberflächen zu beschädigen.

Eine zuverlässige Druckregelung gewährleistet eine gleichbleibende Reinigungsqualität.

Sicherheitsmerkmale
Bei der Halbleiterfertigung kommen häufig gefährliche Gase zum Einsatz.

Moderne Druckregelungsfelder verfügen über mehrere Sicherheitsmechanismen.

Dazu gehören:

Überstromsicherung
Automatische Notabschaltventile
Überdruckventile
Schnittstellen zur Gasleckageerkennung
Spülverriegelungen
SPS-Notabschaltung
Fernüberwachung
Alarmsysteme
Diese Funktionen schützen Personal, Anlagen und Produktionsstätten.

Automatisierung und Integration in Industrie 4.0
Heutige Halbleiterfabriken setzen zunehmend auf intelligente Fertigungstechnologien.

Moderne Druckregelungsschalttafeln unterstützen:

SPS-Kommunikation
Ethernet/IP
Profinet
Modbus TCP
SCADA-Integration
MES-Anbindung
Ferndiagnose
Vorausschauende Instandhaltung
Digitale Drucküberwachung
Echtzeit-Datenprotokollierung
Diese intelligenten Funktionen verbessern die Prozesstransparenz und senken gleichzeitig die Wartungskosten.

Materialauswahl für korrosive Gase
Einige Halbleitergase sind stark korrosiv.

Beispiele hierfür sind:

Chlorwasserstoff
Chlor
Fluorwasserstoff
Bortrichlorid
Druckregelpaneele, die mit diesen Gasen arbeiten, verwenden häufig:

Hastelloy-Komponenten
Nickellegierungen
Spezielle Membranmaterialien
Korrosionsbeständige Ventilsitze
Die richtige Materialauswahl verlängert die Lebensdauer erheblich und gewährleistet gleichzeitig die Gasreinheit.

Vorteile maßgeschneiderter Druckregelpaneele
Jede Halbleiterfertigungsanlage hat individuelle Anforderungen an die Gasversorgung.

Maßgeschneiderte Druckregelpaneele bieten:

Optimiertes Systemlayout
Verbesserte Installationseffizienz
Bessere Kompatibilität mit bestehenden Gassystemen
Maßgeschneiderte Druckbereiche
Flexible Anschlusskonfigurationen
Integrierte Automatisierung
Erhöhte Sicherheit
Vereinfachte Wartung
Durch OEM-Anpassungen können Hersteller zudem regionale Normen und Kundenspezifikationen erfüllen.

Auswahl des richtigen Anbieters für Druckregelungsschalttafeln
Berücksichtigen Sie bei der Auswahl eines Herstellers für Druckregelungsschalttafeln die folgenden Faktoren:

Erfahrung mit Halbleiter-Gassystemen
Fertigungskapazitäten im UHP-Bereich
Montage im Reinraum
Fachwissen im Bereich Orbitalschweißen
Elektropoliertechnik
Helium-Dichtheitsprüfung
ISO-Qualitätsmanagement
Technische Unterstützung
Weltweiter technischer Service
Fähigkeit zur kundenspezifischen Konstruktion
Ein erfahrener Anbieter kann die Zuverlässigkeit des Systems erheblich verbessern und gleichzeitig die langfristigen Betriebskosten senken.

Zukünftige Trends
Die Halbleiterindustrie treibt weiterhin folgende Entwicklungen voran:

2-nm-Prozesstechnologie
Fortschrittliche Verpackungstechniken
AI-Halbleiterproduktion
Höherer Wafer-Durchsatz
Vollautomatisierte Fertigungsanlagen
Zukünftige Druckregelpaneele werden folgende Merkmale aufweisen:

AI-gestützte Diagnose
Intelligente Druckvorhersage
IoT-Konnektivität
Digital-Twin-Technologie
Vorausschauende Wartung
Verbesserte Cybersicherheit
Vollständig integrierte Fabrikautomation
Diese Innovationen werden die Genauigkeit der Gasversorgung, die Sicherheit und die Fertigungseffizienz weiter verbessern.

Die 10 besten Druckregler für ultrahochreine Gase in Indien
Die 10 besten Druckregler für ultrahochreine Gase in Indien
Fazit
Druckregelpanels sind ein entscheidender Bestandteil der Infrastruktur für die Gasversorgung in der Halbleiterindustrie. Durch präzise Druckregelung, eine Konstruktion für ultrahochreine Gase, automatisches Gasmanagement und fortschrittliche Sicherheitsfunktionen tragen sie dazu bei, stabile Fertigungsprozesse und hohe Wafer-Ausbeuten zu gewährleisten.

Da die Halbleiterfertigung immer komplexer wird, entwickeln sich Druckregelpanels von einfachen mechanischen Baugruppen zu intelligenten, automatisierten Systemen, die in der Lage sind, die nächste Generation fortschrittlicher Fertigungsanlagen zu unterstützen. Die Investition in hochwertige, maßgeschneiderte Druckregelungsanlagen ermöglicht es Halbleiterherstellern, die Prozessstabilität zu erhöhen, Kontaminationsrisiken zu verringern, die Betriebssicherheit zu verbessern und langfristig hervorragende Produktionsergebnisse in einem der anspruchsvollsten industriellen Umfelder der Welt zu erzielen.
