Einleitung
Angesichts der kontinuierlichen Weiterentwicklung in den Bereichen Halbleiterfertigung, pharmazeutische Produktion, Biotechnologie, moderne chemische Verarbeitung und Lithium-Batterieherstellung ist die Nachfrage nach ultrareinen Chemikalienversorgungssystemen so groß wie nie zuvor. Jede Produktionsstufe ist auf die sichere Lagerung, die präzise Verteilung und den kontaminationsfreien Umgang mit hochreinen Chemikalien angewiesen. Eine der wichtigsten Komponenten innerhalb dieser Systeme ist der Flüssigchemikalienschrank (LCC).

Ein Flüssigchemikalienschrank ist weit mehr als nur ein Aufbewahrungsbehälter. Es handelt sich um ein technisch ausgereiftes Prozesssystem, das dafür ausgelegt ist, gefährliche Chemikalien sicher aufzubewahren und gleichzeitig einen stabilen Druck, eine genaue Durchflussregelung, Leckagesicherheit sowie die Kompatibilität mit den Anforderungen an Prozesse mit ultrahoher Reinheit (UHP) zu gewährleisten. Die Auswahl des richtigen Flüssigchemikalienschranks wirkt sich direkt auf die Produktionseffizienz, die Sicherheit des Bedienpersonals, die Anlagenverfügbarkeit und die Qualität des Endprodukts aus.

Dieser Leitfaden erläutert die wesentlichen Überlegungen bei der Auswahl von Flüssigchemikalienschränken für Hochreinheitsanwendungen und hebt die wichtigsten Konstruktionsmerkmale hervor, die Premium-Systeme von herkömmlichen Chemikalienlagerschränken unterscheiden.

Was ist ein Flüssigchemikalienschrank?
Ein Flüssigchemikalienschrank ist ein vollständig geschlossenes Chemikalienmanagementsystem, das dafür ausgelegt ist, Prozesschemikalien sicher zu lagern und an Fertigungsanlagen zu liefern. Im Gegensatz zu gewöhnlichen Lagerschränken integrieren moderne Flüssigchemikalienschränke zahlreiche Prozesssteuerungsfunktionen, darunter:

Chemikalienlagerung
Druckregelung
Durchflussregelung
Leckageerkennung
Automatische Abschaltung
Belüftung
Spülsysteme
Sicherheitsverriegelungen
Prozessüberwachung
SPS-Automatisierung
Diese Systeme transportieren gefährliche Chemikalien von den Quellbehältern zu den Produktionsanlagen, minimieren dabei Kontaminationsrisiken und schützen das Bedienpersonal vor Exposition.

Flüssigchemikalienschränke werden üblicherweise eingesetzt für:

Herstellung von Halbleiterwafern
Chemisch-mechanisches Polieren (CMP)
Nassprozessstationen
Photolithografie
Solarzellenfertigung
Pharmazeutische Produktion
Chemielabore
Batterieherstellung
Forschungsinstitute
Warum Anwendungen mit hohen Reinheitsanforderungen spezielle Chemikalienschränke erfordern
Fertigungsprozesse mit hohen Reinheitsanforderungen unterliegen extrem strengen Kontaminationskontrollstandards. Selbst mikroskopisch kleine Partikel, gelöste Metalle, Feuchtigkeit oder Luftschadstoffe können zu Prozessausfällen führen.

Beispielsweise erfordert die Halbleiterfertigung oft eine chemische Reinheit von über 99,9999 %. Jede Verunreinigung, die während der Lagerung oder Förderung von Chemikalien eindringt, kann zu folgenden Problemen führen:

Geringere Wafer-Ausbeute
Defekte Mikrochips
Korrosion der Anlagen
Instabile Prozessparameter
Erhöhte Wartungskosten
Produktrückrufe
Chemikalienschränke für hochreine Flüssigkeiten wurden speziell entwickelt, um diese Kontaminationsquellen durch optimierte Materialien, Präzisionsschweißtechnik, fortschrittliche Filterung und eine reinraumtaugliche Konstruktion zu beseitigen.

Wichtige Faktoren bei der Auswahl von Chemikalienschränken für Flüssigkeiten
1. Chemische Verträglichkeit
Der erste zu berücksichtigende Faktor ist die chemische Verträglichkeit.

In verschiedenen Fertigungsprozessen kommen aggressive Chemikalien zum Einsatz, wie zum Beispiel:

Flusssäure (HF)
Schwefelsäure (H₂SO₄)
Salpetersäure (HNO₃)
Salzsäure (HCl)
Ammoniumhydroxid (NH₄OH)
Wasserstoffperoxid (H₂O₂)
Isopropylalkohol (IPA)
Fotolackchemikalien
Die Materialien des Schranks müssen einer langfristigen Einwirkung standhalten, ohne sich zu zersetzen.

Zu den typischen Konstruktionsmaterialien gehören:

Edelstahl 316L
PVDF
PTFE
PFA
Polypropylen (PP)
Hochdichtes Polyethylen (HDPE)
Die Auswahl chemisch verträglicher Werkstoffe verhindert Korrosion, Partikelbildung und chemische Kontamination.

2. Hochreine medienberührte Komponenten
Nur medienberührte Komponenten von ultrahoher Reinheit sollten mit Prozesschemikalien in Kontakt kommen.

Zu den kritischen medienberührten Komponenten gehören:

Schläuche
Ventile
Pumpen
Druckregler
Filter
Sensoren
Durchflussmesser
Armaturen
Hochwertige Systeme verwenden:

Elektropolierten Edelstahl
PFA-Schläuche
PTFE-Membranen
Orbitalschweißverbindungen
Durchflusswege ohne Toträume
Diese Konstruktionsmerkmale reduzieren die Partikelbildung und die Ansammlung chemischer Rückstände erheblich.

3. Fortschrittliche Leckageerkennungssysteme
Chemikalienlecks stellen erhebliche Sicherheitsrisiken dar.

Ein hochwertiger Schrank für flüssige Chemikalien sollte über mehrere Technologien zur Leckageerkennung verfügen, darunter:

Sensoren zur Erkennung von Chemikalienlecks
Auffangwannen für verschüttete Flüssigkeiten
Dampfdetektoren
Drucküberwachung
Automatische Notabschaltung
Alarmsysteme
Die integrierte Leckageerkennung ermöglicht die sofortige Isolierung der Chemikalienvorräte, bevor gefährliche Situationen entstehen.

4. Belüftungskonzeption
Eine ordnungsgemäße Belüftung entfernt gefährliche Dämpfe aus dem Schrankinneren.

Gut konzipierte Schränke verfügen über:

Unterdruckbelüftung
Anschlüsse für Abluftkanäle
Luftstrommessung
Belüftungsverriegelungen
Korrosionsbeständige Kanalmaterialien
Eine effiziente Belüftung verbessert die Arbeitssicherheit und verhindert gleichzeitig die Ansammlung chemischer Dämpfe.

5. Automatische Spülsysteme
Viele Chemikalien reagieren heftig mit Feuchtigkeit oder Sauerstoff.

Stickstoff-Spülsysteme tragen dazu bei:

Sauerstoff zu entfernen
Feuchtigkeit zu beseitigen
Oxidation zu verhindern
Kontaminationen zu reduzieren
die chemische Stabilität zu erhöhen
Automatische Spülzyklen sind besonders wichtig beim Wechseln von Chemikalienbehältern.

6. Präzise Durchflussregelung
Eine gleichmäßige Chemikalienzufuhr verbessert die Wiederholbarkeit der Fertigung.

Moderne Schränke für flüssige Chemikalien verfügen über:

Massendurchflussregler
Präzisionspumpen
Drucksensoren
Durchflusssensoren
PID-Regelalgorithmen
Diese Technologien sorgen für stabile Durchflussraten, unabhängig von Schwankungen im Prozessbedarf.

7. SPS-basierte Automatisierung
Automatisierung verbessert die Produktivität erheblich.

Heutige Schränke für flüssige Chemikalien verfügen in der Regel über SPS-basierte Steuerungssysteme mit:

Touchscreen-HMI
Rezepturverwaltung
Automatischer Umstellung
Fernüberwachung
Alarmprotokollierung
Datenaufzeichnung
Ethernet-Kommunikation
Industrie-4.0-Integration
Die Automatisierung minimiert menschliche Fehler und verbessert gleichzeitig die Prozesskonsistenz.

8. Sicherheitsverriegelungssysteme
Bei Hochreinheitsanwendungen kommen häufig gefährliche Säuren, Lösungsmittel und Oxidationsmittel zum Einsatz.

Zu den wesentlichen Sicherheitsverriegelungen gehören:

Türverriegelungen
Not-Aus-Taster
Alarme bei niedrigem Chemikalienstand
Hochdruckabschaltung
Leckageabschaltung
Brandmeldeanlage
Abgasüberwachung
Erdungsschutz
Diese Systeme stellen sicher, dass die Chemikalienzufuhr bei Auftreten abnormaler Zustände sofort unterbrochen wird.

Reinraumtauglichkeit
Schränke für flüssige Chemikalien, die in Halbleiter-Reinräumen eingesetzt werden, müssen strenge Reinheitsstandards erfüllen.

Wichtige Reinraummerkmale sind:

Glatte Innenflächen
Partikelfreie Schweißnähte
Materialien mit geringer Partikelbildung
Leicht zu reinigendes Design
Minimale Toträume
Edelstahlgehäuse
Elektropolierte Oberflächen
Diese Konstruktionsmerkmale tragen dazu bei, Reinraumumgebungen der ISO-Klasse aufrechtzuerhalten.

Schränke für eine Chemikalie vs. Schränke für mehrere Chemikalien
Hersteller wählen in der Regel zwischen Konfigurationen für eine Chemikalie und für mehrere Chemikalien.

Schränke für eine Chemikalie
Zu den Vorteilen gehören:

Einfachere Wartung
Geringeres Kontaminationsrisiko
Einfachere Validierung
Geringere Installationskosten
Ideal für dedizierte Produktionslinien.

Mehrstoffschränke
Zu den Vorteilen gehören:

Platzersparnis
Zentrale Verwaltung
Geringere Anlagenkosten
Flexible Prozessintegration
Diese Systeme werden in großen Halbleiterfabriken bevorzugt, in denen mehrere Chemikalien gleichzeitig benötigt werden.

Überwachung und intelligente Diagnose
Die moderne Fertigung im Rahmen von Industrie 4.0 erfordert Prozesstransparenz in Echtzeit.

Moderne Schränke für flüssige Chemikalien unterstützen:

Ferndiagnose
Vorausschauende Wartung
Cloud-Anbindung
Datenprotokollierung
Analyse des Chemikalienverbrauchs
Alarmverlauf
Trendanalyse
SCADA-Integration
Die Echtzeitüberwachung reduziert Ausfallzeiten und verbessert gleichzeitig die Gesamtanlageneffektivität (OEE).

Einhaltung internationaler Normen
Achten Sie bei der Auswahl eines Lieferanten auf die Einhaltung anerkannter internationaler Normen.

Zu den gängigen Zertifizierungen gehören:

CE-Zertifizierung
Qualitätsmanagement nach ISO 9001
SEMI-Standards
NFPA-Anforderungen
OSHA-Sicherheitsrichtlinien
RoHS-Konformität
Diese Zertifizierungen belegen Produktqualität, Sicherheit und Konsistenz in der Fertigung.

Typische Anwendungsbereiche
Schränke für hochreine flüssige Chemikalien kommen in zahlreichen Branchen zum Einsatz.

Halbleiterfertigung
Einsatzbereiche:

Nassbänke
CMP-Anlagen
Fotolithografie
Ätzen
Reinigungssysteme
Pharmazeutische Fertigung
Anwendungsbereiche umfassen:

Chemikaliendosierung
Zuführung von Prozessreagenzien
Laborautomatisierung
Chemische Industrie
Geeignet für:

Herstellung von Spezialchemikalien
Feinchemische Verarbeitung
Analytische Labore
Solarfertigung
Unterstützt:

Reinigung von Siliziumwafern
Oberflächenbehandlung
Chemisches Ätzen
Lithium-Batterie-Produktion
Ermöglicht den sicheren Umgang mit:

Elektrolyten
Lösungsmittel
Prozesschemikalien
Vorteile maßgeschneiderter Schränke für flüssige Chemikalien
Jede Produktionsstätte hat einzigartige Prozessanforderungen.

Maßgeschneiderte Schränke für flüssige Chemikalien können entsprechend folgenden Kriterien konzipiert werden:

Chemikalientyp
Durchflussrate
Druckbereich
Anzahl der Chemikalienleitungen
Automatisierungsgrad
Anlagenlayout
Reinraumklasse
Sicherheitsvorschriften
Die maßgeschneiderte Anpassung gewährleistet optimale Leistung bei gleichzeitiger Maximierung der Produktionseffizienz.

Hinweise zur Wartung
Regelmäßige vorbeugende Wartungsmaßnahmen tragen zur Aufrechterhaltung der Systemzuverlässigkeit bei.

Empfohlene Wartungsmaßnahmen umfassen:

Kalibrierung der Leckagesensoren
Überprüfung der Ventile
Filterwechsel
Druckprüfung
Überprüfung der Schlauchleitungen
Wartung der Pumpen
SPS-Software-Updates
Überprüfung der Belüftung
Planmäßige Wartung reduziert unerwartete Ausfallzeiten und verlängert die Lebensdauer der Anlagen.

Auswahl des richtigen Lieferanten
Die Wahl des richtigen Herstellers ist ebenso wichtig wie die Auswahl der richtigen Ausrüstung.

Ein erfahrener Lieferant sollte Folgendes bieten:

Technische Beratung
Möglichkeiten zur kundenspezifischen Konstruktion
Fachkompetenz in der Herstellung hochreiner Produkte
Werksabnahmeprüfung (FAT)
Abnahmeprüfung vor Ort (SAT)
Weltweiter technischer Support
Verfügbarkeit von Ersatzteilen
Umfassende Dokumentation
Suchen Sie nach Anbietern mit nachweislicher Erfahrung in den Bereichen Halbleiter, Pharmazie und Anwendungen im Umgang mit hochreinen Chemikalien.

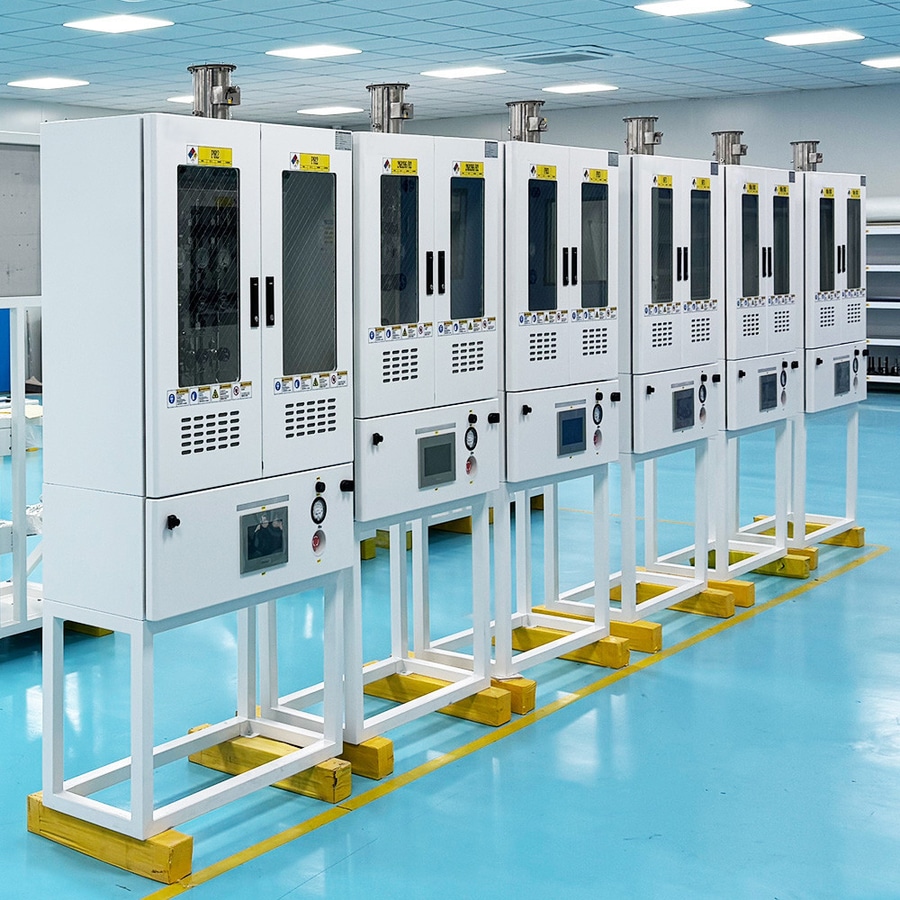

Stickstoff-Verteilertafel für Einzelgasschrank und Ventilverteilerkasten
Stickstoff-Verteilertafel für Einzelgasschrank und Ventilverteilerkasten
Fazit
Schränke für flüssige Chemikalien spielen eine entscheidende Rolle bei der Gewährleistung einer sicheren, zuverlässigen und kontaminationsfreien Zufuhr von Prozesschemikalien in hochreinen Fertigungsumgebungen. Von der Materialverträglichkeit und Leckageerkennung bis hin zur SPS-Automatisierung und der reinraumtauglichen Konstruktion trägt jedes Konstruktionselement zu verbesserter Sicherheit, Prozessstabilität und Produktqualität bei.

Da die Fertigungstechnologien immer ausgefeilter werden, ist die Investition in einen leistungsstarken Schrank für flüssige Chemikalien nicht mehr nur eine Sicherheitsanforderung – es ist eine strategische Entscheidung, die die betriebliche Effizienz steigert, Kontaminationsrisiken minimiert, Wartungskosten senkt und die langfristige Produktionszuverlässigkeit unterstützt. Durch die Zusammenarbeit mit einem erfahrenen Hersteller, der maßgeschneiderte Lösungen für die Zuführung hochreiner Chemikalien liefern kann, sind Unternehmen in der Lage, die anspruchsvollen Standards moderner Anwendungen in den Bereichen Halbleiter, Pharmazie, Biotechnologie und fortschrittlicher Industrie sicher zu erfüllen und sich gleichzeitig auf zukünftiges Wachstum und sich weiterentwickelnde Prozessanforderungen vorzubereiten.
