Scrubber-Technologien und -Trends für die chemische Abgasbehandlung in der Halbleiterfertigung

{{{sourceTextContent.subTitle}}}

Scrubber-Technologien und -Trends für die chemische Abgasbehandlung in der Halbleiterfertigung

{{{sourceTextContent.description}}}

Die Halbleiterindustrie ist das Fundament der modernen digitalen Wirtschaft und treibt alles an – von Smartphones und Computern bis hin zu fortschrittlichen Fahrzeugsystemen und künstlicher Intelligenz. Die Herstellung dieser komplexen Mikrochips ist jedoch ein chemieintensiver Prozess. Vom Ätzen und Abscheiden bis hin zur Reinigung und Dotierung stützt sich die Halbleiterfertigung auf eine Vielzahl giftiger, ätzender und umweltschädlicher Gase. Dazu gehören Perfluorkohlenwasserstoffe (PFCs), die starke Treibhausgase sind; Silan (SiH₄), das pyrophor ist; sowie verschiedene saure Gase und flüchtige organische Verbindungen.

Angesichts der weltweit steigenden Nachfrage nach Halbleitern und immer strengerer Umweltvorschriften ist das effektive Management von Abgasen aus Fertigungsanlagen nicht mehr nur eine Sicherheitsanforderung, sondern ein entscheidender Bestandteil eines nachhaltigen und vorschriftsmäßigen Betriebs. Im Mittelpunkt dieser Bemühungen steht das chemische Abgasbehandlungssystem, das vorwiegend auf der Waschtechnik basiert. Dieser Artikel befasst sich eingehend mit den technischen Grundlagen, den gängigen Technologien und den sich abzeichnenden Trends, die die Zukunft der Gaswäscher in der Halbleiterindustrie prägen.

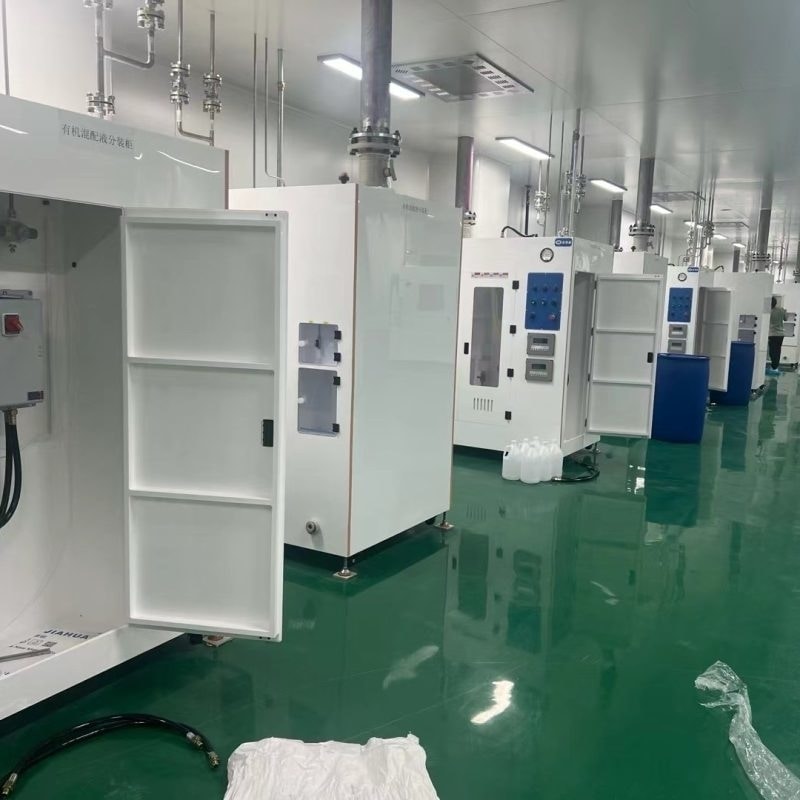

Chemikalienzufuhrmodul (CDM) und Chemikalienzufuhrsystem (CDS)
Chemikalienzufuhrmodul (CDM) und Chemikalienzufuhrsystem (CDS)
Die Herausforderung: Ein komplexer chemischer Cocktail

Bevor wir uns mit den Lösungen befassen, ist es unerlässlich, die Herausforderung zu verstehen. Der Abgasstrom aus einer Halbleiterfabrik ist unglaublich komplex. Er lässt sich grob in mehrere Kategorien einteilen:

Giftige und pyrophore Gase: Gase wie Arsin (AsH₃), Phosphin (PH₃) und Silan (SiH₄) sind hochgiftig oder können sich an der Luft spontan entzünden.

Ätzende Gase: Chlorwasserstoff (HCl), Chlor (Cl₂) und Ammoniak (NH₃) können Anlagen schwer beschädigen und unmittelbare Gesundheitsrisiken darstellen.

Treibhausgase (PFCs): Verbindungen wie CF₄, C₂F₆ und NF₃ werden in großem Umfang für das Plasmaätzen und die Kammerreinigung verwendet. Sie sind äußerst stabil und haben ein Treibhauspotenzial (GWP), das tausendmal höher ist als das von CO₂.

Flüchtige organische Verbindungen (VOCs): Isopropylalkohol (IPA) und andere Lösungsmittel werden in Reinigungs- und Lithografieprozessen eingesetzt.

Partikel: Bei der chemischen Gasphasenabscheidung (CVD) können Nebenprodukte entstehen, die feine Pulver (z. B. SiO₂) bilden, welche Rohrleitungen und Aufbereitungssysteme verstopfen.

Ein effektiver Gaswäscher muss diese vielfältige Mischung bewältigen und sicherstellen, dass die in die Umwelt abgeführte Luft alle lokalen, nationalen und internationalen Sicherheits- und Emissionsstandards erfüllt oder übertrifft.

Kerntechnologien für Gaswäscher: Ein mehrschichtiger Schutz

Halbleiterfabriken setzen eine Kombination aus Technologien zur chemischen Abgasbehandlung ein, die häufig in einer einzigen Gaswäschereinheit integriert sind, um das gesamte Spektrum an Schadstoffen zu bewältigen. Zu den wichtigsten Typen zählen Nasswäscher, Trockenwäscher sowie thermische/Verbrennungssysteme, die häufig in Hybridkonfigurationen zum Einsatz kommen.

1. Nasswäscher

Die Nasswäsche ist die gängigste und ausgereifteste Technologie zur Behandlung wasserlöslicher und reaktiver Gase. Das Prinzip ist einfach: Der kontaminierte Gasstrom wird in engen Kontakt mit einer Waschflüssigkeit gebracht – typischerweise Wasser oder eine chemische Lösung –, die die Schadstoffe absorbiert oder mit ihnen reagiert.

Funktionsweise: Das Herzstück eines Nasswäschers ist ein Füllkörperbett, eine Reihe von Sprühdüsen oder ein Venturi-Abschnitt. In einem Füllkörperwäscher strömt das Gas nach oben durch ein Bett aus Kunststoff- oder Keramikmedien, während die Waschflüssigkeit nach unten fließt. Dadurch wird die Kontaktfläche maximiert. Die Schadstoffe werden von der Gasphase in die Flüssigphase überführt. Bei sauren Gasen wie HCl und HF wird Wasser oder eine Laugenlösung (z. B. NaOH) zur Neutralisierung verwendet. Bei alkalischen Gasen wie NH₃ kommt eine saure Lösung (z. B. H₂SO₄) zum Einsatz.

Vorteile: Hohe Wirksamkeit bei löslichen und reaktiven Gasen, relativ niedrige Betriebskosten sowie die Fähigkeit, große Gasmengen und (bis zu einem gewissen Grad) Partikel zu bewältigen.

Einschränkungen: Unwirksam bei unlöslichen Gasen wie PFCs und vielen VOCs. Es entsteht ein flüssiges Abwasser, das vor der Entsorgung weiterbehandelt werden muss. Bei kaltem Wetter kann es zu Problemen mit der Sichtbarkeit der Abgasfahne (Dampf) kommen.

2. Trockenwäscher (adsorptionsbasiert)

Trockenwäscher nutzen feste Medien, um Verunreinigungen durch Adsorption oder chemische Reaktion aus dem Gasstrom zu entfernen. Sie werden typischerweise als „Nachreiniger“ für Gase mit geringer Konzentration und hoher Toxizität oder für Anwendungen eingesetzt, bei denen eine Nasswäschung nicht praktikabel ist.

Funktionsweise: Das Abgas wird durch einen Behälter oder Kanister geleitet, der mit einem speziellen Adsorptionsmedium gefüllt ist. Zu den gängigen Medien zählen Aktivkohle (für VOCs und einige Hydride), chemisch imprägnierte Kohlenstoffe (zur verbesserten Entfernung bestimmter Gase wie NH₃ oder HCl) sowie Metalloxidgemische (für Hydridgase wie Arsin und Phosphin). Das Medium fängt das giftige Gas physikalisch ein oder wandelt es chemisch in ein nichtflüchtiges festes Salz um, das im Medium zurückgehalten wird.

Vorteile: Keine flüssigen Abwässer, sehr hohe Abscheidungsgrade für Zielgase (oft >99,9999 %), geringe Investitionskosten für Anwendungen am Einsatzort und einfacher Betrieb.

Einschränkungen: Das Filtermedium hat eine begrenzte Kapazität und muss regelmäßig ausgetauscht werden, was zu laufenden Verbrauchskosten und zur Entsorgung von Sondermüll führt. Aufgrund der schnellen Erschöpfung des Filtermediums nicht geeignet für Gasströme mit hoher Konzentration oder große Volumina. Unwirksam bei PFCs.

3. Thermische und Plasma-Wäscher

Für die schwierigsten Schadstoffe – die potenten Treibhausgase (PFCs) und pyrophoren Gase – ist thermische Energie erforderlich, um die starken chemischen Bindungen aufzubrechen. Diese Systeme werden oft als „Burn-Wet“-Wäscher oder Plasma-Wäscher bezeichnet.

Verbrennungs-/„Burn-Wet“-Wäscher: In diesem System wird das Abgas mit einem Brennstoff (wie Erdgas) und Luft/Sauerstoff vermischt und in einer kontrollierten Kammer bei Temperaturen von über 800–1000 °C verbrannt. Durch die hohe Hitze werden die PFCs in einfachere Verbindungen wie HF, CO₂ und H₂O zerlegt. Das heiße Abgas wird anschließend schnell abgeschreckt (abgekühlt) und durch einen nachgeschalteten Nasswäscher geleitet, um die sauren Nebenprodukte (vor allem HF) zu entfernen.

Vorteile: PFCs und pyrophore Gase werden effektiv zerstört. Der Nasswäscherbereich behandelt die neu gebildeten löslichen Verbindungen.

Einschränkungen: Hoher Energieverbrauch, hohe Investitionskosten, Potenzial zur NOx-Bildung (thermisches NOx) sowie die Notwendigkeit eines sorgfältigen Sicherheitsmanagements des Verbrennungsprozesses.

Plasmawäscher: Eine Alternative zur thermischen Verbrennung nutzt die Plasmatechnologie. Durch eine elektrische Hochspannungsentladung wird ein Plasmafeld erzeugt, in dem hochreaktive Spezies (Ionen, Radikale) entstehen, die PFCs bei niedrigeren Temperaturen als bei der Verbrennung zersetzen. Dies kann bei bestimmten Anwendungen energieeffizienter sein. Die Nebenprodukte werden wiederum in einer Nassreinigungsstufe gereinigt.

Trends, die die Zukunft der Abgasbehandlung prägen

Die Halbleiterindustrie befindet sich in einem ständigen Wandel, angetrieben durch das Moore’sche Gesetz und die Nachfrage nach leistungsstärkeren, energieeffizienteren Chips. Diese Entwicklung wirkt sich direkt auf die Technologien zur Abgasbehandlung aus und führt zu mehreren wichtigen Trends.

Trend 1: Das Streben nach Nachhaltigkeit und „Netto-Null“

Nachhaltigkeit ist wohl die stärkste Kraft, die die Branche prägt. Der Fokus verlagert sich von der bloßen Einhaltung gesetzlicher Vorschriften hin zu einem ganzheitlichen Umweltmanagement. Dies zeigt sich auf verschiedene Weise:

PFC-Abbau und Elektrifizierung: Angesichts des Engagements der Branche zur Reduzierung der Treibhausgasemissionen ist die Effizienz der PFC-Zerstörung von größter Bedeutung. Dies treibt den Einsatz hocheffizienter Verbrennungs- und Plasmasysteme voran. Darüber hinaus gibt es Bestrebungen hin zu elektrifizierten Abgasreinigungsverfahren (z. B. fortschrittliche Plasmatechnologie, elektrische Heizelemente), um den mit der Verbrennung von Erdgas verbundenen CO₂-Fußabdruck zu verringern.

Wassereinsparung: Herkömmliche Nasswäscher sind erhebliche Wasserverbraucher. Um der Wasserknappheit entgegenzuwirken, entwickeln Hersteller geschlossene Wasserrecyclingsysteme für Wäscher. Diese Systeme behandeln und recyceln das Waschwasser vor Ort, wodurch der Frischwasserverbrauch und die Abwasserableitung drastisch reduziert werden.

Verwertung von Nebenprodukten: Anstatt Abfälle lediglich zu behandeln, wächst das Interesse daran, wertvolle Stoffe aus dem Abgasstrom zurückzugewinnen. So wird beispielsweise daran geforscht, Fluor aus dem Abwasser von HF-Wäschern zurückzugewinnen oder nicht reagierte Spezialgase zur Wiederverwendung aufzufangen. Dieser Ansatz der Kreislaufwirtschaft steckt zwar noch in den Kinderschuhen, stellt jedoch das ultimative Ziel der Abfallbehandlung dar.

Trend 2: Point-of-Use vs. zentrale Abgasreinigung

Die Debatte zwischen Point-of-Use (POU) und zentraler Abgasreinigung entwickelt sich weiter.

Point-of-Use (POU): Ein spezieller Gaswäscher wird direkt an eine einzelne Prozessanlage angeschlossen. Dies bietet ein Höchstmaß an Sicherheit und Kontrolle, da das gefährliche Gas unmittelbar an der Quelle behandelt wird und somit nicht durch lange Fertigungskanäle strömen kann. Zudem ermöglicht es eine prozessspezifische Optimierung der Behandlung. Der Trend zu kleineren, effizienteren und modularen POU-Gaswäschern ist stark.

Zentrale Abgasbehandlung: Ein großer, zentraler Gaswäscher verarbeitet die gesammelten Abgase mehrerer Anlagen. Dies kann hinsichtlich der Investitionskosten und des Wartungsaufwands kostengünstiger sein. Allerdings erfordert dies ein robustes und leckdichtes Kanalsystem, und die Vermischung unverträglicher Chemikalien (z. B. Silan und Chlor) im selben Kanal stellt ein erhebliches Sicherheitsrisiko dar.

Der aktuelle Trend geht zu einem hybriden Ansatz. Hochgiftige oder pyrophore Gase werden fast immer auf POU-Ebene behandelt. Weniger gefährliche, lösliche Gase können zu einem zentralen Nasswäscher geleitet werden, während die allgemeinen Abgase der Fabrik durch einen großen, zentralen thermischen Oxidator behandelt werden.

Trend 3: Intelligente Wäscher und Industrie 4.0

Die moderne Fabrik ist eine „intelligente Fabrik“, und Wäscher werden zu einem integralen Bestandteil dieses vernetzten Ökosystems.

Echtzeitüberwachung und -steuerung: Hochentwickelte Sensoren (z. B. FTIR, Massenspektrometer) werden integriert, um die Zusammensetzung des Einlass- und Auslassgases in Echtzeit zu überwachen. Anhand dieser Daten kann das Steuerungssystem des Gaswäschers Parameter wie die Zufuhrraten der Chemikalien, den Wasserdurchfluss oder die Verbrennungstemperatur dynamisch anpassen, um die Leistung zu optimieren und den Ressourcenverbrauch zu minimieren.

Vorausschauende Instandhaltung: Durch die Analyse von Daten zu Druckabfällen, Vibrationen, Temperaturen und Zykluszeiten der Komponenten können Algorithmen des maschinellen Lernens vorhersagen, wann eine Komponente (wie eine Pumpe, ein Ventil oder ein Filterbett) voraussichtlich ausfallen wird. Dies ermöglicht eine proaktive Instandhaltung, wodurch ungeplante Ausfallzeiten reduziert und die Lebensdauer der Anlagen verlängert werden.

Digitale Zwillinge: Ein digitaler Zwilling – eine virtuelle Nachbildung des physischen Gaswäschers – kann genutzt werden, um die Leistung unter verschiedenen Bedingungen zu simulieren, Konstruktionen zu optimieren und Bediener in einer risikofreien Umgebung zu schulen.

Trend 4: Materialinnovation und fortschrittliche Filtermedien

Da die Prozesschemikalien immer aggressiver und exotischer werden, müssen sich auch die für den Bau von Gaswäschern verwendeten Materialien weiterentwickeln. Hochtemperaturlegierungen, moderne Keramiken und korrosionsbeständige Polymere (wie PVDF und PTFE) finden zunehmend Verbreitung, insbesondere bei Komponenten, die Plasma oder Hochtemperatur-Abgasen ausgesetzt sind. Bei Trockenwäschern wird kontinuierlich daran gearbeitet, neue Füllkörper mit höherer Kapazität, besserer Selektivität und der Fähigkeit zur Behandlung neu aufkommender Chemikalien zu entwickeln, die in fortschrittlichen Fertigungsknoten zum Einsatz kommen.

Die 10 besten Anbieter und Unternehmen für Druckregler für ultrahochreine Gase in Thailand
Die 10 besten Anbieter und Unternehmen für Druckregler für ultrahochreine Gase in Thailand
Fazit

Der chemische Abgaswäscher hat sich von einer einfachen Sicherheitsvorrichtung zu einem hochentwickelten, intelligenten und geschäftskritischen System innerhalb der Halbleiterfertigungsanlage weiterentwickelt. Er steht wie ein stiller Wächter da und schützt sowohl die Belegschaft als auch die Umwelt vor einem komplexen und gefährlichen Chemikalienstrom. Die Trends, die seine Entwicklung vorantreiben – Nachhaltigkeit, intelligente Fertigung und das unaufhaltsame Tempo der Chip-Innovation – sind klar erkennbar. Die Zukunft der Gaswäscher-Technologie liegt in Systemen, die nicht nur effizienter bei der Abgasbehandlung sind, sondern auch ressourcenschonend, elektrisch betrieben, datengesteuert und in der Lage sind, nahtlos in den hochautomatisierten Fertigungsanlagen von morgen zu arbeiten. Da die Halbleitertechnologie die Grenzen der Physik immer weiter verschiebt, werden auch die Technologien, die für die anschließende Reinigung entwickelt wurden, dazu gezwungen sein, sich parallel weiterzuentwickeln, um sicherzustellen, dass der Fortschritt nicht mit inakzeptablen Umweltkosten einhergeht.
