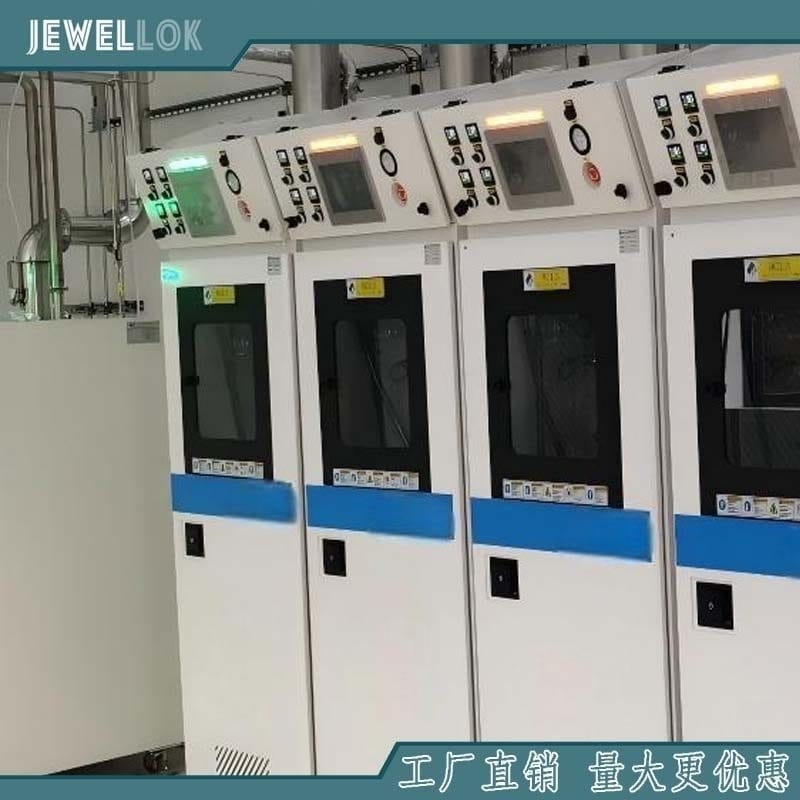

Vollautomatischer Spezialgasschrank mit SPS-Steuerung

{{{sourceTextContent.subTitle}}}

Vollautomatischer Spezialgasschrank mit SPS-Steuerung

{{{sourceTextContent.description}}}

Da die Halbleitertechnologie immer weiter in Richtung kleinerer Prozessknoten und höherer Produktionsausbeuten voranschreitet, ist die Nachfrage nach sicheren, präzisen und intelligenten Spezialgas-Managementsystemen so groß wie nie zuvor. Giftige, korrosive, brennbare, pyrophore und hochreine Gase finden breite Anwendung in der Halbleiterfertigung, der Photovoltaik-Herstellung, der LED-Produktion, der pharmazeutischen Verarbeitung, der Laborforschung und der Synthese fortschrittlicher Materialien. Die sichere Handhabung dieser Gase erfordert weit mehr als nur herkömmliche Gaslagerung – sie erfordert eine intelligente Gasversorgungslösung, die eine kontinuierliche Überwachung, automatisierte Steuerung und schnelle Notfallreaktion ermöglicht.

Ein vollautomatischer Spezialgasschrank mit SPS-Steuerung repräsentiert die neueste Generation der industriellen Gasmanagement-Technologie. Im Gegensatz zu herkömmlichen manuell bedienten Gasschränken integrieren SPS-gesteuerte Systeme programmierbare Automatisierung, Echtzeitüberwachung, fortschrittliche Sicherheitsverriegelungen, automatische Umschaltfunktionen, Fernkommunikation und ein umfassendes Alarmmanagement in einer intelligenten Plattform.

Dieser Artikel erläutert die Funktionsprinzipien, Schlüsselkomponenten, technischen Merkmale, Vorteile, Anwendungsbereiche und Auswahlkriterien vollautomatischer Spezialgasschränke und zeigt auf, warum sie zu einem unverzichtbaren Bestandteil der modernen Halbleiterfertigung und von Hochreinheits-Gasversorgungssystemen geworden sind.

Was ist ein vollautomatischer Spezialgasschrank?
Ein vollautomatischer Spezialgasschrank ist ein geschlossenes Sicherheitssystem, das speziell für die sichere Lagerung, Steuerung, Überwachung und Verteilung von Gasflaschen mit gefährlichen oder hochreinen Gasen entwickelt wurde.

Der Schrank bietet mehrere Schutzstufen und gewährleistet gleichzeitig eine kontinuierliche Gasversorgung der Produktionsanlagen.

Zu den typischen Gasen gehören:

Silan (SiH₄)
Ammoniak (NH₃)
Chlorwasserstoff (HCl)
Chlor (Cl₂)
Fluorwasserstoff (HF)
Bortrichlorid (BCl₃)
Phosphin (PH₃)
Arsin (AsH₃)
Stickstofftrifluorid (NF₃)
Schwefelhexafluorid (SF₆)
Hochreiner Stickstoff
Helium
Argon
Wasserstoff
Sauerstoff
Da viele dieser Gase giftig, pyrophor, korrosiv oder explosiv sind, verlangen internationale Sicherheitsstandards hochautomatisierte Handhabungssysteme mit kontinuierlicher Überwachung und Notfallschutz.

Grundlagen der SPS-Steuerungstechnik
SPS steht für „Speicherprogrammierbare Steuerung“ (SPS), einen Industriecomputer, der für hochzuverlässige Automatisierung ausgelegt ist.

Im Gegensatz zu herkömmlichen relaisbasierten Systemen bieten SPS-Steuerungen:

Schnellere Reaktionszeiten
Flexible Programmierung
Intelligente Logiksteuerung
Hohe Zuverlässigkeit
Einfache Wartung
Netzwerkkommunikation
Datenprotokollierung
Ferndiagnose
In einem Spezialgasschrank dient die SPS als zentrale Steuereinheit, die alle Betriebsabläufe koordiniert.

Sie erfasst kontinuierlich Signale von Sensoren, führt die programmierte Logik aus, steuert pneumatische Ventile, löst Alarme aus, kommuniziert mit Fabrikautomationssystemen und führt Notabschaltvorgänge durch, sobald abnormale Zustände erkannt werden.

Hauptkomponenten eines vollautomatischen Gasschranks
Ein moderner, SPS-gesteuerter Spezialgasschrank besteht aus mehreren integrierten Teilsystemen.

Gasflaschenfach
Der Schrank beherbergt eine oder mehrere Gasflaschen sicher in einem abgedichteten Gehäuse.

Das Fach umfasst in der Regel:

Automatische Flaschenhalterungen
Belüftungssystem
Gasleck-Eindämmung
Feuerbeständige Konstruktion
Korrosionsbeständige Materialien
SPS-Steuerungssystem
Die SPS empfängt Signale von allen Sensoren im gesamten Schrank.

Zu den typischen überwachten Parametern gehören:

Gasdruck
Flaschendruck
Leitungsdruck
Durchflussrate
Temperatur
Gasleckage
Türstatus
Belüftungsstatus
Not-Aus-Zustand
Die Steuerung führt automatische Betriebsabläufe ohne manuelles Eingreifen aus.

Mensch-Maschine-Schnittstelle (HMI)
Über den HMI-Touchscreen können Bediener den Schrank überwachen und konfigurieren.

Zu den angezeigten Informationen gehören:

Gasdruck
Flaschenstatus
Ventilstatus
Alarmverlauf
Systemdiagnose
Betriebsmodus
Gasverbrauch
Wartungserinnerungen
Moderne HMIs bieten mehrsprachige Benutzeroberflächen mit intuitiven grafischen Anzeigen.

Pneumatische Ventilanordnung
Hochreine pneumatische Membranventile regeln den Gasdurchfluss präzise.

Diese Ventile werden automatisch über SPS-Ausgänge angesteuert.

Zu den Vorteilen gehören:

Schnelles Schalten
Keine manuelle Bedienung
Hohe Wiederholgenauigkeit
Geringe Leckage
Lange Lebensdauer
Druckregelsystem
Druckregler gewährleisten eine stabile Gasversorgung.

Eine typische Konfiguration umfasst:

Flaschenregler
Leitungsregler
Druckmessumformer
Druckschalter
Überdruckventile
Die automatische Druckanpassung sorgt für einen konstanten Durchfluss im nachgeschalteten Bereich.

Gasleck-Erkennungssystem
Mehrere Gasdetektoren überwachen kontinuierlich die Sicherheit des Schranks.

Zu den Erkennungstechnologien gehören:

Elektrochemische Sensoren
Infrarotsensoren
Halbleitersensoren
Katalytische Sensoren
Sobald eine Leckage voreingestellte Schwellenwerte überschreitet, leitet die SPS automatisch eine Notabschaltung ein.

Belüftungssystem
Eine kontinuierliche Abluftbelüftung verhindert die Ansammlung gefährlicher Gase.

Der typische Luftdurchsatz liegt zwischen:

200–500 CFM
Die Überwachung des Luftdurchsatzes gewährleistet die Einhaltung der Sicherheitsstandards für Halbleiter-Reinräume.

Automatische Betriebsfunktionen
SPS-gesteuerte Gasschränke automatisieren nahezu jeden Betriebsablauf.

Automatischer Start
Das Bedienpersonal leitet die Startsequenz einfach über die HMI ein.

Die SPS überprüft automatisch:

Türverschluss
Lüftungsbetrieb
Status des Gasdetektors
Rücksetzung des Not-Aus
Druckverhältnisse
Ventilstellungen
Erst wenn alle Sicherheitsbedingungen erfüllt sind, beginnt die Gaszufuhr.

Automatischer Flaschenwechsel
Eine kontinuierliche Produktion erfordert eine unterbrechungsfreie Gasversorgung.

Schränke mit zwei Gasflaschen schalten automatisch von einer leeren Gasflasche auf eine volle Reserveflasche um.

Zu den Vorteilen gehören:

Keine Produktionsunterbrechung
Stabiler Druck
Geringere Arbeitsbelastung für das Bedienpersonal
Verbesserte Gasausnutzung
Automatische Spülung
Durch die Spülung werden vor Wartungsarbeiten oder dem Austausch von Gasflaschen verbleibende gefährliche Gasrückstände entfernt.

Typische Spülgase sind:

Stickstoff
Hochreiner Stickstoff
Argon
Die SPS steuert Spülzeit, Druck und Zyklusanzahl automatisch.

Automatische Druckregelung
Drucksensoren überwachen kontinuierlich den Ausgangsdruck.

Bei Druckänderungen passt die SPS die Regler oder Ventilstellungen an, um die Prozessstabilität aufrechtzuerhalten.

Automatische Notabschaltung (ESD)
Bei Erkennung eines abnormalen Zustands erfolgt sofort eine Notabschaltung.

Zu den Auslösebedingungen gehören:

Gasleck
Brandmelder
Überdruck
Unterdruck
Ausfall der Belüftung
Auslösung des Erdbebensensors
Manueller Not-Aus
Überschreitung der Konzentration giftiger Gase
Die SPS führt sofort folgende Maßnahmen durch:

Schließt automatische Ventile
Isoliert Gasflaschen
Aktiviert die Absaugung
Löst Alarme aus
Versendet Benachrichtigungen
Protokolliert den Ereignisverlauf
Sicherheitsmerkmale
Sicherheit hat bei Spezialgasschränken weiterhin höchste Priorität.

Moderne SPS-gesteuerte Systeme verfügen über mehrere Schutzebenen.

Kontinuierliche Gaslecküberwachung
Gasdetektoren sind rund um die Uhr in Betrieb.

Die Reaktionszeit bei der Leckageerkennung beträgt in der Regel weniger als eine Sekunde.

Mehrere Alarmstufen
Zu den Alarmklassen gehören:

Warnung
Hochalarm
Kritikalarm
Notabschaltung
Optische und akustische Alarme stellen sicher, dass der Bediener sofort informiert wird.

Sicherheitsverriegelungen
Zu den typischen Verriegelungen gehören:

Türverriegelung
Belüftungsverriegelung
Druckverriegelung
Gasdetektorverriegelung
Not-Aus-Verriegelung
Brandmelderverriegelung
Diese verhindern unsichere Betriebsbedingungen.

Brandschutz
Viele Systeme verfügen über:

Wärmemelder
Rauchmelder
Schnittstellen für Brandbekämpfungssysteme
FM-200-Kompatibilität
Systeme mit sauberen Löschmitteln
Redundante Überwachung
Für kritische Parameter werden häufig redundante Sensoren eingesetzt, um die Zuverlässigkeit zu erhöhen.

Doppelte Druckmessumformer und doppelte Gasdetektoren verringern das Ausfallrisiko.

Kommunikation und Integration in Industrie 4.0
Moderne Halbleiterfabriken erfordern eine zentralisierte Überwachung.

SPS-gesteuerte Gasschränke unterstützen mehrere Kommunikationsprotokolle, darunter:

Modbus RTU
Modbus TCP
EtherNet/IP
PROFINET
DeviceNet
OPC UA
SECS/GEM
Diese Protokolle ermöglichen eine nahtlose Integration mit:

SCADA-Systemen
Gebäudemanagementsystemen (BMS)
Fertigungsleitsystemen (MES)
Fabrikautomationssystemen
Umgebungsüberwachungssystemen
Die Fernüberwachung ermöglicht es Ingenieuren, die Leistung der Gasschränke von zentralen Leitständen aus zu überwachen.

Vorteile vollautomatischer, SPS-gesteuerter Gasschränke
Erhöhte Sicherheit
Die Automatisierung reduziert die Exposition des Bedienpersonals gegenüber gefährlichen Gasen erheblich.

Eine Notabschaltung erfolgt wesentlich schneller als eine manuelle Reaktion.

Höhere Produktionseffizienz
Die automatische Flaschenumschaltung verhindert Stillstandzeiten beim Flaschenwechsel.

Die Produktion läuft ohne Unterbrechung weiter.

Gleichmäßige Gasversorgung
Die SPS-Regelung sorgt für einen stabilen Druck und Durchfluss.

Dies verbessert die Prozesskonsistenz und die Produktqualität.

Weniger menschliche Fehler
Die Automatisierung minimiert die manuelle Betätigung von Ventilen und Verfahrensfehler.

Standardisierte Betriebsabläufe verbessern die Wiederholbarkeit.

Einfachere Wartung
Die HMI bietet Wartungserinnerungen und Diagnoseinformationen.

Die Fehlerlokalisierung erfolgt schneller und genauer.

Umfassende Datenprotokollierung
Jedes Ereignis wird automatisch aufgezeichnet, darunter:

Alarmverlauf
Druckverläufe
Ventilbetätigungen
Gasverbrauch
Wartungsprotokolle
Bedieneraktionen
Historische Daten unterstützen die vorausschauende Wartung und die Einhaltung gesetzlicher Vorschriften.

Typische industrielle Anwendungen
Vollautomatische Spezialgasschränke sind in zahlreichen Branchen weit verbreitet.

Halbleiterfertigung
Zu den Anwendungen gehören:

CVD
PECVD
ALD
Ätzen
Ionenimplantation
Diffusion
Reinigung
Lithografie
LED-Fertigung
Spezialgase unterstützen:

MOCVD
Epitaxie
Oberflächenbehandlung
Reinigung der Prozesskammer
Solarzellenproduktion
Gasschränke regeln Spezialgase, die in folgenden Bereichen eingesetzt werden:

Dünnschichtabscheidung
PECVD
Oberflächenpassivierung
Pharmazeutische Industrie
Hochreine Gase werden verwendet für:

Sterile Herstellung
Prozesssteuerung
Analyselabore
Forschungseinrichtungen
Universitätslabore
Forschungslabore erfordern eine präzise Gasregelung für:

Materialwissenschaft
Chemische Synthese
Nanotechnologie
Analytische Messtechnik
Materialauswahl
Hochreine Gasschränke erfordern sorgfältig ausgewählte Materialien.

Zu den gängigen medienberührten Werkstoffen gehören:

316L VAR-Edelstahl
316L VIM-VAR-Edelstahl
Hastelloy
Nickellegierungen
Die Oberflächenrauheit erreicht typischerweise:

Ra ≤ 0,25 μm
Elektropolierte Rohre minimieren die Partikelbildung und Kontamination.

Orbitalschweißen verbessert die Reinheit und Dichtheit zusätzlich.

Einhaltung internationaler Normen
Zuverlässige Spezialgasschränke sollten international anerkannte Sicherheitsnormen erfüllen, darunter:

SEMI S2
SEMI S6
SEMI S8
SEMI F19
NFPA 55
NFPA 318
CGA-Normen
ISO 9001
CE-Zertifizierung
UL-Anforderungen (sofern zutreffend)
Die Einhaltung dieser Normen gewährleistet sowohl die Sicherheit des Bedienpersonals als auch die Kompatibilität mit globalen Halbleiterfertigungsanlagen.

Zu berücksichtigende Faktoren bei der Auswahl eines Gasschranks
Die Auswahl des richtigen vollautomatischen Spezialgasschranks erfordert die Bewertung mehrerer technischer Parameter.

Zu den wichtigsten Überlegungen gehören:

Art des Spezialgases
Reinheitsgrad des Gases
Toxizitätsklasse
Flaschengröße und -anzahl
Erforderliche Durchflussrate
Betriebsdruck
Spülungsanforderungen
Leckageerkennungstechnologie
Kompatibilität der Kommunikationsprotokolle
Reinraumklasse
Automatisierungsgrad
Zukunftsfähigkeit für Erweiterungen
Anforderungen an die vorbeugende Wartung
Die Zusammenarbeit mit einem erfahrenen Hersteller gewährleistet, dass das System auf die Prozessanforderungen zugeschnitten ist und gleichzeitig alle geltenden Sicherheitsvorschriften erfüllt.

Zukünftige Entwicklungstrends
Im Zuge der fortschreitenden Entwicklung der intelligenten Fertigung werden Spezialgasschränke immer intelligenter.

Zu den neuen Innovationen gehören:

KI-gestützte Fehlervorhersage
Cloud-basierte Fernüberwachung
Digital-Twin-Technologie
Analysen zur vorausschauenden Wartung
Edge-Computing
Verbesserungen im Bereich Cybersicherheit
IoT-fähige Sensoren
Energieeffiziente Belüftungssysteme
Automatische Kalibrierungsfunktionen
Selbstdiagnosesoftware
Diese Fortschritte werden die Sicherheit, Zuverlässigkeit und Betriebseffizienz weiter verbessern und gleichzeitig Wartungskosten und Ausfallzeiten reduzieren.

Hochvolumen-Hochdruck-Sauerstoffregler
Hochvolumen-Hochdruck-Sauerstoffregler
Fazit
Ein vollautomatischer Spezialgasschrank mit SPS-Steuerung ist weit mehr als nur ein Aufbewahrungsschrank – er ist eine intelligente Sicherheits- und Gasmanagement-Plattform, die für die anspruchsvollen industriellen Umgebungen von heute konzipiert wurde. Durch die Kombination von SPS-Steuerung, Echtzeitüberwachung, automatischer Druckregelung, Flaschenwechsel, Leckageerkennung, Notabschaltung und nahtloser Werksintegration bieten diese Systeme ein außergewöhnliches Maß an Sicherheit, Zuverlässigkeit und Betriebseffizienz.

Für Branchen wie die Halbleiterfertigung, die Photovoltaik, die Pharmaindustrie, Forschungslabore und die Verarbeitung fortschrittlicher Werkstoffe trägt die Investition in einen SPS-gesteuerten Spezialgasschrank dazu bei, das Personal zu schützen, die Produktqualität zu sichern, Ausfallzeiten zu reduzieren und strenge internationale Sicherheitsstandards einzuhalten. Da sich Industrie 4.0 und Smart-Factory-Technologien weiterentwickeln, werden vollautomatische Gasschränke auch weiterhin ein Eckpfeiler sicherer, vernetzter und leistungsstarker Gasversorgungssysteme bleiben.
