Wie funktioniert ein Bulk-Spezialgasversorgungssystem (BSGS)?

Einleitung

In Branchen wie der Halbleiterfertigung, der Pharmaindustrie, der Luft- und Raumfahrt sowie der chemischen Produktion ist der Bedarf an hochreinen Spezialgasen von entscheidender Bedeutung. Diese Gase – Stickstoff, Argon, Helium, Wasserstoff und verschiedene Gasgemische – müssen präzise, zuverlässig und sicher bereitgestellt werden, um kritische Prozesse zu unterstützen. Ein Bulk-Spezialgas-Versorgungssystem (BSGS) ist eine hochentwickelte Infrastruktur, die darauf ausgelegt ist, große Mengen dieser Gase effizient zu lagern, zu verwalten und zu verteilen. Dieser Artikel bietet einen detaillierten Einblick in die Funktionsweise eines BSGS und beschreibt dessen Komponenten, Funktionsprinzipien, Sicherheitsmechanismen und Anwendungsbereiche. Durch das Verständnis der Funktionsweise eines BSGS können wir dessen entscheidende Rolle bei der Ermöglichung fortschrittlicher Technologien und der Einhaltung strenger Industriestandards würdigen.

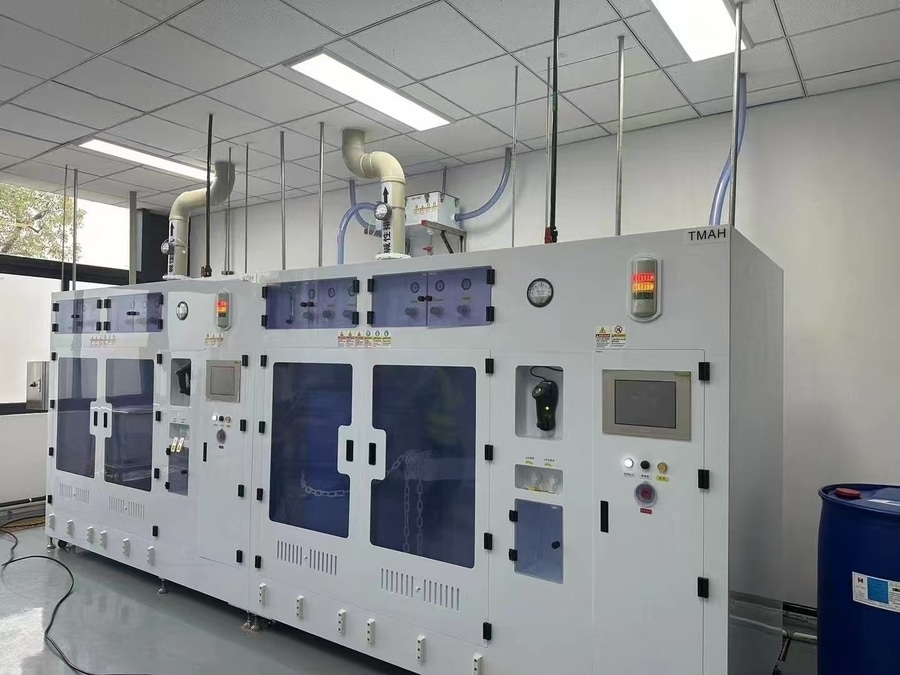

Bulk-Spezialgasversorgungssystem (BSGS)
Bulk-Spezialgasversorgungssystem (BSGS)
Was ist ein Bulk-Spezialgasversorgungssystem?

Ein Bulk-Spezialgasversorgungssystem (BSGS) ist ein integriertes System, das für die Lagerung und Verteilung hochreiner Spezialgase in großtechnischen Industrieanlagen konzipiert ist. Im Gegensatz zu kleinen Gasflaschen, die für lokale oder Anwendungen mit geringem Volumen verwendet werden, ist ein BSGS für Umgebungen mit hohem Durchsatz konzipiert, in denen eine konstante Versorgung mit hochreinem Gas unerlässlich ist. Branchen wie die Mikroelektronik, in der bereits geringste Verunreinigungen Halbleiterwafer zerstören können, oder die medizinische Forschung, in der die Gasreinheit die Versuchsergebnisse beeinflusst, sind in hohem Maße auf BSGS-Systeme angewiesen.

Das BSGS stellt sicher, dass Gase mit dem erforderlichen Druck, der erforderlichen Durchflussrate und der erforderlichen Reinheit an verschiedene Verbrauchsstellen (POUs) innerhalb einer Anlage geliefert werden. Dies wird durch eine Kombination aus Speicherbehältern, hochreinen Rohrleitungen, Reinigungssystemen und fortschrittlichen Steuerungsmechanismen erreicht. Im Folgenden werden die wichtigsten Komponenten und Betriebsabläufe eines BSGS im Detail erläutert.

Wichtige Komponenten eines BSGS

Ein BSGS besteht aus mehreren kritischen Komponenten, von denen jede für bestimmte Funktionen bei der Lagerung, Reinigung und Verteilung von Spezialgasen ausgelegt ist. Diese Komponenten arbeiten zusammen, um eine zuverlässige und kontaminationsfreie Gasversorgung zu gewährleisten.

Speicherbehälter
Das Herzstück eines BSGS ist sein Speichersystem, das je nach Gasart und Anwendung große Mengen an Spezialgasen entweder in gasförmiger oder verflüssigter Form aufnehmen kann.
– Hochdruckflaschen: Diese Flaschen werden für Gase wie Stickstoff, Argon oder Wasserstoff verwendet und speichern Gase bei Drücken zwischen 2.000 und 6.000 psig (Pfund pro Quadratzoll Manometerdruck). Sie bestehen aus Materialien wie Edelstahl oder Aluminium und sind so konstruiert, dass Korrosion und Verunreinigungen verhindert werden.
– Kryogene Tanks: Für Gase wie flüssigen Stickstoff oder Helium, die bei niedrigen Temperaturen gelagert werden müssen, halten kryogene Tanks die Gase im flüssigen Zustand, um die Lagerkapazität zu maximieren. Diese Tanks sind mit Vakuummänteln isoliert, um Wärmeübertragung und Verdunstungsverluste zu minimieren.
– Rohrtrailer: Für Anlagen, die eine häufige Gasnachfüllung erfordern, werden Rohrtrailer – große, transportable Gasbehälter – eingesetzt, um Gase in großen Mengen vor Ort zu liefern und zu lagern.

Rohrleitungs- und Verteilungsnetz
Das Rohrleitungsnetz transportiert Gase von den Speicherbehältern zu den Verbrauchsstellen innerhalb einer Anlage. Dieses Netz ist so ausgelegt, dass die Gasreinheit gewahrt bleibt und präzise Durchflussmengen sowie Drücke bereitgestellt werden.
– Hochreine Rohrleitungen: Die aus elektropoliertem Edelstahl oder anderen nicht reaktiven Werkstoffen gefertigten Rohrleitungen minimieren Verunreinigungen, indem sie die Oberflächenrauheit reduzieren, an der sich Partikel oder Feuchtigkeit ansammeln könnten.
– Ventile und Regler: Hochpräzise Ventile (manuell oder automatisch) und Druckregler steuern den Gasdurchfluss und den Druck und stellen sicher, dass diese den spezifischen Anforderungen der einzelnen Verbrauchsstellen entsprechen.
– Verteilerblöcke: Diese verbinden mehrere Speicherbehälter mit dem Verteilungsnetz und ermöglichen so einen nahtlosen Wechsel zwischen den Behältern, um eine kontinuierliche Gasversorgung aufrechtzuerhalten.

Reinigungssysteme
Spezialgase erfordern oft extrem hohe Reinheitsgrade (z. B. 99,9999 % oder besser), um den Industriestandards zu entsprechen. Reinigungssysteme innerhalb eines BSGS entfernen Verunreinigungen wie Feuchtigkeit, Sauerstoff oder Kohlenwasserstoffe. Zu den gängigen Reinigungsmethoden gehören:
– Adsorption: Einsatz von Materialien wie Molekularsieben oder Aktivkohle, um Verunreinigungen einzufangen.
– Katalytische Reinigung: Einsatz von Katalysatoren, um mit bestimmten Verunreinigungen zu reagieren und diese zu entfernen.
– Filtration: Einsatz von Feinfiltern zur Entfernung von Partikeln.

Reinigungsanlagen werden strategisch an verschiedenen Stellen platziert, beispielsweise in der Nähe von Lagerbehältern oder am Verwendungsort, um sicherzustellen, dass die Gasreinheit während des gesamten Lieferprozesses aufrechterhalten wird.

Steuerungs- und Überwachungssysteme
Moderne Steuerungs- und Überwachungssysteme gewährleisten einen effizienten und sicheren Betrieb des BSGS. Dazu gehören:
– Speicherprogrammierbare Steuerungen (SPS): Automatisierte Systeme, die Gasdurchfluss, Druck und Temperatur auf Basis von Echtzeitdaten regeln.
– Sensoren: Druck-, Temperatur- und Durchflusssensoren überwachen die Systemleistung und erkennen Anomalien wie Leckagen oder Druckabfälle.
– Mensch-Maschine-Schnittstellen (HMIs): Über Touchscreen-Bedienfelder oder Software-Schnittstellen können Bediener die Systemparameter aus der Ferne überwachen und anpassen.
– Alarme und Verriegelungen: Sicherheitsmechanismen, die Bediener auf Probleme wie niedrige Gasfüllstände oder Systemstörungen aufmerksam machen und das System automatisch abschalten, wenn kritische Schwellenwerte überschritten werden.

Sicherheitssysteme
Angesichts der Gefährlichkeit einiger Spezialgase (z. B. brennbarer Wasserstoff oder giftiges Ammoniak) verfügen BSGS-Systeme über robuste Sicherheitsmerkmale:
– Leckageerkennungssysteme: Gasdetektoren überwachen das System auf Leckagen und lösen Alarme aus, wenn gefährliche Gase erkannt werden.
– Notabsperrventile: Schalten im Falle eines Lecks oder anderer Notfälle automatisch Teile des Systems ab.
– Belüftungssysteme: Sorgen für eine ausreichende Luftzirkulation in Lager- und Abgabebereichen, um die Ansammlung gefährlicher Dämpfe zu verhindern.
– Brandbekämpfungssysteme: Mindern Risiken im Zusammenhang mit brennbaren Gasen in Lager- und Abgabebereichen.

Betriebsprozess eines BSGS

Der Betrieb eines BSGS umfasst mehrere Phasen, von der Gasspeicherung bis zur Abgabe am Verwendungsort. Hier ein detaillierter Überblick über den Prozess:

Gasspeicherung und -versorgung
Spezialgase werden in großen Mengen über Hochdruckflaschen, Kryotanks oder Rohrtrailer an die Anlage geliefert. Das BSGS speichert große Gasmengen, um eine kontinuierliche Versorgung zu gewährleisten und Ausfallzeiten zu minimieren. Beispielsweise benötigt eine Halbleiterfertigungsanlage täglich Tausende Kubikfuß Stickstoff, was groß angelegte Speicherlösungen erforderlich macht. Die Speicherbehälter sind an einen Verteiler angeschlossen, der den Übergang zwischen den Behältern steuert, um eine unterbrechungsfreie Versorgung aufrechtzuerhalten.
Gasreinigung
Bevor die Gase in das Verteilungsnetz gelangen, durchlaufen sie häufig Reinigungssysteme, um Verunreinigungen zu entfernen. Dieser Schritt ist entscheidend bei Anwendungen wie der Halbleiterfertigung, bei der bereits Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) zu Defekten führen können. Je nach Systemauslegung und Gasbedarf können die Reinigungsanlagen am Lagerort, innerhalb des Rohrleitungsnetzes oder direkt am Verbrauchsort installiert sein.
Gasverteilung
Nach der Reinigung werden die Gase über das Hochreinheits-Rohrleitungsnetz zu verschiedenen Verbrauchsstellen transportiert. Das Verteilungssystem ist so ausgelegt, dass ein konstanter Druck und konstante Durchflussraten aufrechterhalten werden, wozu häufig Druckregler und Durchflussregler zum Einsatz kommen. Verteilerstücke und automatisierte Ventile ermöglichen es dem System, zwischen Speicherbehältern umzuschalten oder die Durchflusswege anzupassen, um Nachfrageschwankungen auszugleichen.
Versorgung am Verwendungsort
Am Verwendungsort werden die Gase an Anlagen wie Abscheidungskammern, Reaktoren oder Analysegeräte geleitet. Um sicherzustellen, dass das Gas die genauen Reinheitsanforderungen der jeweiligen Anwendung erfüllt, können am Verwendungsort Reinigungsanlagen oder Filter installiert werden. Steuerungssysteme überwachen und passen die Gasparameter in Echtzeit an, um optimale Bedingungen aufrechtzuerhalten.
Überwachung und Wartung
Während des gesamten Prozesses erfassen Steuerungs- und Überwachungssysteme Daten zu Gasdruck, Durchfluss und Reinheit. Das Bedienpersonal nutzt HMIs, um die Systemleistung zu überwachen und auf Alarme oder Warnmeldungen zu reagieren. Regelmäßige Wartungsarbeiten, darunter Dichtheitsprüfungen, Filterwechsel und Behälterinspektionen, gewährleisten, dass das BSGS-System zuverlässig und sicher bleibt.

Anwendungsbereiche von BSGS

BSGS-Systeme sind aus verschiedenen Branchen nicht mehr wegzudenken, wobei jede Branche ihre eigenen spezifischen Gasanforderungen hat:

– Halbleiterfertigung: Ultrahochreine Gase wie Stickstoff, Argon und Silan werden in Prozessen wie der chemischen Gasphasenabscheidung (CVD) und beim Ätzen verwendet. BSGS-Systeme stellen sicher, dass diese Gase ohne Verunreinigungen zugeführt werden, um Defekte in Mikrochips zu verhindern.
– Pharmazeutische Industrie: Gase wie Stickstoff und Kohlendioxid werden bei der Arzneimittelherstellung und -verpackung eingesetzt. BSGS-Systeme gewährleisten eine stabile Versorgung für Prozesse, die inerte Atmosphären oder präzise Gasgemische erfordern.
– Luft- und Raumfahrt: Hochreine Gase werden bei Tests, beim Schweißen und in Antriebssystemen verwendet. BSGS-Systeme unterstützen groß angelegte Betriebsabläufe durch eine gleichbleibende Gasversorgung.
– Chemische Produktion: Spezialgase werden als Reaktanten oder Trägergase in der chemischen Synthese eingesetzt. BSGS-Systeme gewährleisten den sicheren Umgang mit und die sichere Zufuhr von reaktiven oder gefährlichen Gasen.
– Medizin und Forschung: Gase wie Helium und Sauerstoff werden in der medizinischen Bildgebung und bei Laborexperimenten verwendet. BSGS-Systeme liefern hochreine Gase, um die Integrität der Experimente zu gewährleisten.

Sicherheitsaspekte

Aufgrund der Gefährlichkeit vieler Spezialgase hat Sicherheit bei der Auslegung und dem Betrieb von BSGS-Anlagen oberste Priorität. Zu den wichtigsten Sicherheitsaspekten gehören:

– Gasverträglichkeit: Es muss sichergestellt werden, dass die in der BSGS-Anlage verwendeten Materialien (z. B. Rohrleitungen, Ventile) mit den Gasen verträglich sind, um Reaktionen oder Korrosion zu verhindern.
– Leckagevermeidung: Regelmäßige Inspektionen und moderne Leckageerkennungssysteme minimieren das Risiko von Gasleckagen.
– Schulung des Bedienpersonals: Das Personal muss im Umgang mit Spezialgasen und im Umgang mit Notfällen geschult sein.
– Einhaltung gesetzlicher Vorschriften: BSGS-Systeme müssen Branchenstandards und Vorschriften einhalten, wie sie beispielsweise von der OSHA, der NFPA oder der SEMI festgelegt wurden.

Fortschritte in der BSGS-Technologie

Jüngste Fortschritte haben die Effizienz, Sicherheit und Nachhaltigkeit von BSGS-Systemen verbessert:

– Intelligente Überwachung: IoT-fähige Sensoren und cloudbasierte Analysen liefern Echtzeit-Einblicke in die Systemleistung und ermöglichen so eine vorausschauende Wartung.
– Energieeffizienz: Eine verbesserte Isolierung der Kryogenbehälter und optimierte Verteilungssysteme senken den Energieverbrauch.
– Automatisierung: Vollautomatisierte BSGS-Systeme minimieren den menschlichen Eingriff, wodurch das Fehlerrisiko verringert und die Zuverlässigkeit verbessert wird.
– Nachhaltige Praktiken: Einige Anlagen erproben Gasrecycling- und -rückgewinnungssysteme, um Abfall und Umweltbelastung zu minimieren.

Herausforderungen und Lösungen

Trotz ihrer Vorteile stehen BSGS-Systeme vor Herausforderungen wie hohen Anschaffungskosten, aufwendiger Wartung und der Notwendigkeit strenger Reinheitskontrollen. Zu den Lösungen zählen modulare Systemkonzepte für Skalierbarkeit, fortschrittliche Reinigungstechnologien und umfassende Wartungsprogramme zur Gewährleistung langfristiger Zuverlässigkeit.

Hersteller von Reglern für ultrahochreine Gase in China
Hersteller von Reglern für ultrahochreine Gase in China
Fazit

Ein Bulk Specialty Gas Delivery System (BSGS) ist ein Eckpfeiler moderner industrieller Prozesse und ermöglicht die sichere und effiziente Versorgung mit hochreinen Gasen zur Unterstützung kritischer Anwendungen. Durch die Integration fortschrittlicher Speicher-, Reinigungs-, Verteilungs- und Steuerungssysteme stellt ein BSGS sicher, dass Branchen wie die Halbleiterfertigung, die Pharmaindustrie und die Luft- und Raumfahrt ihre strengen Anforderungen an Gasqualität und Zuverlässigkeit erfüllen können. Mit dem technologischen Fortschritt entwickeln sich BSGS-Systeme weiter und integrieren intelligentere, nachhaltigere Lösungen, um den wachsenden Anforderungen der globalen Industrie gerecht zu werden. Das Verständnis der Funktionsweise eines BSGS verdeutlicht dessen entscheidende Rolle bei der Förderung von Innovationen und der Aufrechterhaltung hoher Standards in verschiedenen Branchen.

Weitere Informationen zur Funktionsweise eines Bulk-Spezialgas-Versorgungssystems (BSGS) finden Sie bei Jewellok unter https://www.jewellok.com/product/bulk-specialty-gas-systems-bsgs-gas-cabinets-and-scrubber-tail-gas-treatment-cabinets-for-high-purity-bulk-specialty-gas-delivery/ finden Sie weitere Informationen.
